Снятие и установка приводов передних колес Нива Шевролет

Вам потребуются: ключи «на 13», «на 17», «на 27», ключ для гаек колес.

1. Отсоедините передний карданный вал от редуктора переднего моста (см. «Снятие и установка карданной передачи»).

2. Вывесите автомобиль и снимите передние колеса.

3. Отсоедините амортизаторы от нижних рычагов передней подвески.

Гайка ступицы затянута большим моментом. Поэтому рекомендуем пользоваться головкой с прочным воротком.

16. Аналогично снимите левый привод.

17. Устанавливайте приводы и все снятые детали в порядке, обратном снятию.

При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках (см. «Проверка и регулировка зазора в подшипниках ступиц передних колес»).

Замена сальника внутреннего ШРУСа переднего моста на Ниве. ВАЗ 21213.

Откручиваем гайки болтов крепления и отсоединяем нижние крепления амортизаторов от рычагов подвески. В первую очередь от редуктора переднего моста отсоединяем передний карданный вал. Такая работа достаточно дорога и трудоемка.

Если при снятии внутреннего ШРУСа в пыльнике были обнаружена стружка, а на шарнире есть какие либо повреждения, то замена внутренней гранаты просто необходима. Появление следов смазки на шарнире указывает на то, что чехол порван. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом

После чего выкручиваем болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески. Откручиваем гайки крепления скоб подвески редуктора переднего моста.

Сборка масляного насоса ВАЗ 2101

Совет: После сборки проверяется плавность вращения шестерни, оно должно быть без заеданий и рывков

Как заменить шестерню привода насоса масляного

На автомобиле ВАЗ 2101, под распределителем зажигания, в отверстии блока цилиндров, расположена шестерня привода.Порядок замены шестерни:

Автомобиль ВАЗ 2101 требует постоянного ухода и своевременного ремонта всех изношенных деталей. Тогда срок эксплуатации его в хорошем состоянии, будет гораздо больше.

Замена шестерни привода масляного насоса Chevrolet Niva

Примечания: Шестерню привода масляного насоса заменяют при износе ее зубьев, а также при повреждении или износе шлицев, которыми шестерня соединена с валиком масляного насоса. В последнем случае из-за проворачивания шестерни на валике возможно резкое падение давления в системе смазки, вплоть до его полного исчезновения.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

1. Отверните гайку крепления заглушки

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

2. Выньте из держателя кронштейна трубку подвода масла к натяжителю цепи привода распределительного вала и снимите кронштейн.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

3. Подденьте отверткой заглушку.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

4. Извлеките заглушку из монтажного отверстия в блоке цилиндров.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

5. Вставьте с натягом в отверстие шестерни заостренную палочку и, аккуратно сняв шестерню с валика привода масляного насоса, извлеките ее из монтажного отверстия.

6. Устанавливайте шестерню и снятые детали в порядке, обратном снятию.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Полезный совет: Для того что бы новая шестерня встала обратно, опустите её на место и чуть проворачивая коленвал, храповичным ключом, усадите хорошо на место. Так же храповичным ключом помогаем извлечь её, т.к. зубья под углом нужно найти такое положение, что бы она легко вышла.

Смазка двигателя авто ВАЗ 2101

Смазка двигателя в ВАЗ 2101 – комбинированная:

В систему смазки ВАЗ 2101 входят:

Шестеренчатого типа масляный насос установлен внутри поддона. Двумя болтами, разной длины, он фиксируется к блоку цилиндров.

Болты,фиксирующие масляный насос

Замена масляного насоса авто ВАЗ 2101

Одним из важных агрегатов, который обеспечивает бесперебойную работу двигателя автомобиля, является масляный насос. В его функции входит обеспечение циркуляции смазки в системе силового устройства, подача масла ко всем его элементам.Нарушение цикла работы насоса приводит к недостаточной циркуляции моторного масла по системам двигателя. Несвоевременная замена масляного насоса на ВАЗ 2101 может стать причиной «масляного голодания».В этом случае может возникнуть:

Все это указывает на то, что цена, при несвоевременной замене или ремонтемасляного насоса, увеличивает стоимость ремонта двигателя.

Снятие насоса масляного

Инструменты, которые понадобятся для работы:

На ВАЗ 2101 замена масляного насоса выполняется на смотровой яме или специальном подъемнике.Инструкция снятия насоса масляного:

Совет: Перед тем как слить масло, двигатель нужно прогреть до рабочей температуры. Это уменьшает вязкость масла, что улучшает его сток с деталей устройства.

Масляный насос с патрубком ваз 2101

Как разобрать правильно масляный насос ВАЗ 2101

Инструкция контроля износа деталей состоит в следующем:

С помощью щупов замеряются зазоры, образованные в устройстве в процессе эксплуатации:

Зазор между зубьями соседних шестеренок

Измерение зазора между торцом шестерни и плоскостью разъема насоса

Данные при проверке упругости пружины

Замена привода масляного насоса нива шевроле

И так, статью пишу в первый раз, поэтому сильно не ругать=)

Почитав форум и пораскинув мозгами, решил произвести замену масляного насоса без снятия двигателя.

Предпосылки заключались в том, что к 199000 км пробега, давление выше 2 атм не поднималось:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

К слову: машина естественно НИВА, 2131, двигатель 2130, двигатель не капиталился.

Позаимствовав гараж с ямой (иначе это было бы практически нереально сделать), я отправился за з/ч и “спец инструментом” в КЭМП. Были куплены: 1) сам насос 21213 550 р.; 2) прокладка поддона 50 р.; 3) крепление поддона 50 р.; 4) прокладка масляного насоса; 5) ключ с карданчиком 10″ 170 р. ; 6) фильтр MAN 150 р.; 7) масло mannol molibden benzin (смутила новая канистра и консистенция, а так давно на нем езжу) 700 р.

По приезду в гараж все подготовил и определился с инструментом:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Можно приступать к работе.

1) Снимаем защиту картера, пыльник и сливаем масло, чистим поддон по месту крепления:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Думаю, данные операции не нуждаются в особом объяснении, если вы решились заняться заменой маслонасоса.

2) Откручиваем подушки двигателя снизу. Справа можно подлезть трещоткой, слева будем трудиться рожковым, обладателям “привязанного” РПМ будет нужно его открутить и положить внутренними ШРУСами на оси нижнего рычага.

3) Ставим башмак под колесо (любое на выбор) и домкратим коробку до тех пор, пока болты подушек двигателя не выйдут из посадочных мест (около 1-2 см), при этом смотрим на шланги печки и привод заслонки, дабы ничего не оторвать/пережать, предварительно подложив что-либо между ней и домкратом:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

4) Странно, что на форуме не упоминалось об этом, но следует разобрать сапун и вынуть маслоотделитель. Заодно можно его и почистить от отложений:

Я догадался только тогда, когда пытался собрать всю конструкцию обратно(((

5) Начинаем откручивать болты поддона. Я это сделал еще на неподдомкраченной, ключ везде подлезает:

К сожалению, кроме одного:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

После поддомкрачивания его легко открутить маленькой трещоткой:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Когда все болты будут откручены, для снятия поддон потребует легких ударов ручкой молотка или киянки

6) Начинается самое интересное, на форуме это звучало так: “наощупь открутить насос”. Так вот (там два болта на 13″, один спереди, другой сзади), обладателям больших рук это будет сделать не под силу. Со стороны масляного фильтра просовываем накидной ключ:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Можно использовать доработанный ключ от стартера:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

И пытаемся открутить. Я использовал ключ- трубку 8″ как рычаг к 13″ ключу, как только “сорвал с места”, дальше пошло руками.

7) После предыдущего пункта насос должен “упасть в поддон” и мы можем его вытащить. Я сначала сапун не разбирал и долго мучался, но умудрился вытащить.

8) Отдираем старую прокладку и ставим новую, ее временно закрепляем, чтобы не мешала установке поддона и насоса:

9) Чистим поддон (у меня оказался чистым, без отложений, видимо сказалась периодическая промывка соляркой, но это другая тема), кладем в него насос с прокладкой и ставим в обратной последовательности.

10) Правда весело насос обратно прикручивать, особенно наживлять?

11) Далее прикручиваем поддон, собираем сапун, меняем фильтр и масло и проверяем. В случае успеха вспоминаем меня)))

А вот что стало:

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Бонусы: Для того, чтобы наживить болты поддона, просто докладываем в ключ две гаечки на 10″, если конечно ключик такой же. Просто так, накидным ключом насос не открутишь (второй болт), надо ключ стачивать чуть-чуть по внешнему радиусу:

Ну а для того, чтобы спустя какое-то время все же наживить болты насоса, следует их вставить в насос еще до установки и при этом зафиксировать от выпадения при установке. Я использовал продолговатые, тоненькие кусочки засохшего герметика.

Условно шестерню и валик привода масляного насоса снимаем с демонтированного с автомобиля двигателя.

Чтобы снять шестерню привода масляного насоса, откручиваем кронштейн крепления генератора (статья – разборка двигателя).

Захватив пассатижами ребро фиксатора шестерни привода масляного насоса, извлекаем фиксатор из гнезда блока цилиндров.

Еще про Авео:  Купить подержанные Chevrolet Aveo седан 2007 года по цене от 200000 рублей в в Омске - более 7 Шевроле Авео с пробегом в кузове седан 2007 года на Авто.ру

Соединение уплотнено резиновым кольцом, надетым на головку фиксатора.

Вставляем с натягом деревянную конусную оправку в шлицевое отверстие шестерни привода масляного насоса и извлекаем шестерню из блока цилиндров, поворачивая ее против часовой стрелки.

При установке шестерни надевае

м ее на шлицевой хвостовик валика масляного насоса и вводим в зацепление с шестерней валика привода масляного насоса удерживая отверткой шестерню, вынимаем деревянную оправку

Чтобы извлечь валик привода масляного насоса нужно снять:

– шкив приводов вспомогательных агрегатов;

– крышку привода ГРМ;

– цепь привода ГРМ.

Извлекаем из блока цилиндров шестерню привода масляного насоса.

Снимаем звездочку привода масляного насоса для этого:

Зубилом или отверткой отгибаем стопорную шайбу болта крепления звездочки

Ключом на 17 отворачиваем болт крепления звездочки.

Звездочку от проворачивания, удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.

Извлекаем болт с шайбами

Головкой «на 10» отворачиваем два болта крепления упорного фланца валика к блоку цилиндров и снимаем упорный фланец

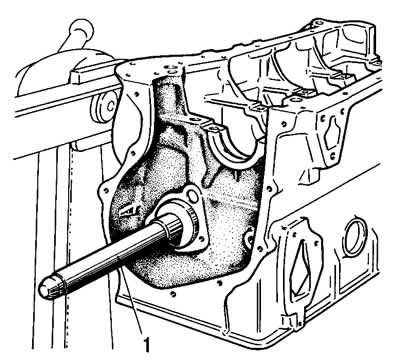

Вынимаем валик привода масляного насоса из гнезда блока цилиндров

Вентиляция картера двигателя

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Рис. Схема вентиляции картера двигателя автомобиля ВАЗ: 1 — трубка; 2 — маслоотделитель; 3 — крышка; 4 — шланги; 5 — пламегаситель; 6 — вытяжной коллектор; 7 — фильтрующий элемент; 8 — шланг; 9 — ось дроссельной заслонки; 10 — золотник; 11 — канавка золотника; 12 — калиброванное отверстие.

Вентиляция картера двигателя ВАЗ — принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. Осуществляется за счет разрежения в цилиндрах двигателя.

Система вентиляции картера включает в себя:

  • шланг 4;
  • маслоотделитель 2;

Картерные газы при работе двигателя отсасываются в вытяжной коллектор через маслоотделитель 2 с крышкой 3, где масло отделяется и стекает вниз по трубке 1. В шланге 4 установлен пламегаситель 5, не допускающий прорыва пламени в картер при «хлопках» в карбюратор.

Из вытяжного коллектора газы далее могут проходить двумя путями:

Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала и состоит из золотника 10 на оси 9 дроссельной заслонки первой камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 8 через калиброванное отверстие 12 в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на величину разрежения за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11. Газы отсасываются как по шлангу 8, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (дроссельные заслонки открыты) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Chevrolet Niva (2009+). Недостаточное давление масла (горит сигнализатор недостаточного давления масла)

Причины падения давления масла

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Если загорелась лампочка масленки – это означает недостаточное давление масла в двигателе. Как правило, она загорается лишь на несколько секунд и не представляет для мотора большую угрозу. Например, она может загораться при сильном крене машины в повороте или при холодном пуске зимой.

Если лампочка низкого давления масла загорается из-за низкого уровня масла, то уровень этот, как правило, уже критически низкий. Первым делом, когда загорится лампочка давления масла – проверьте наличие моторного масла. Если уровень масла ниже нормы – то это и является причиной загорание данной лампы. Данная проблема решается просто – нужно долить масло до нужного уровня. Если лампочка погасла – радуемся, и не забываем вовремя доливать масло, иначе это может обернуться серьезными проблемами.

Если лампочка давления масла горит, но с уровнем масла на щупе все в порядке, то еще одна причина, по которой индикатор мог загореться — это вышедший из строя масляный насос. Он не выполняет свою работу по достаточной циркуляции масла в системе смазки двигателя.

В любом случае, если лампочка давления масла или низкого уровня масла загорелась, машину нужно немедленно остановить, съехав на обочину или в более безопасное место, и заглушить. Почему нужно сразу остановиться? Потому что, если масло в моторе иссякло существенно, то последний может остановиться и сломаться с перспективой очень дорогостоящего ремонта. Не забывайте, что масло имеет очень важное значение для поддержания работоспособности двигателя. Без масла двигатель выйдет из строя очень быстро — порой за считанные минуты работы.

Также данная ситуация происходит, когда меняют масло в двигателе на новое. После первого запуска может загореться лампочка давления масла. Если масло хорошего качества, она должна погаснуть через 10-20 секунд. Если не гаснет – причина в бракованном или неработающем масляном фильтре. Его нужно заменить на новый качественный.

Неисправность датчика давления масла

Давление масла на холостом ходу (примерно при 800 – 900 об/мин) не должно быть менее 0,5 кгс/см2. Датчики для измерения аварийного давления масла бывают с различным диапазоном срабатывания: от 0,4 до 0,8 кгс/см2. Если на автомобиле установлен датчик с величиной срабатывания 0,7 кгс/см2, то даже при 0,6 кгс/см2 он будет включать контрольную лампу, сигнализирующую о как бы аварийном давлении масла в моторе. Чтобы понять, виноват в загорании лампочки датчик давления масла или нет, нужно повысить обороты коленчатого вала до 1000 оборотов в минуту на холостом ходу. Если лампочка погаснет, то давление масла в двигателе в норме. Если нет, то необходимо обратиться к специалистам, которые измерят давление масла манометром, подсоединив его вместо датчика. От ложных срабатываний датчика помогает прочистка. Нужно отвернуть его и тщательно прочистить все масляные каналы, ведь причина ложных срабатываний датчика может быть в засорениях.

Если уровень масла в норме и датчик исправен

Первым делом, нужно проверить масляный щуп и убедиться не стал ли больше уровень масла после последней проверки? Не пахнет ли от масляного щупа бензином? Возможно, в двигатель попадает бензин или тосол. Проверить наличие в масле бензина легко, нужно опустить щуп в воду и посмотреть останутся ли бензиновые разводы. Если да, то нужно обращаться в автосервис, возможно, предстоит ремонт двигателя. Если неисправности в двигателе, чему послужило загорание лампочки давления масла – это легко заметить. Неисправности мотора сопровождаются потерей мощности, увеличением расходом топлива, из выхлопной трубы выходит черный или синий дым.

Если уровень масла в норме, то не стоит опасаться длительной индикации низкого давления масла, например при холодном пуске. Зимой, при низких температурах, это абсолютно нормальный эффект. После ночной стоянки масло стекает из всех магистралей и густеет. Насосу нужно определенного время, чтобы заполнить магистрали и создать необходимое давление. Масло к коренным и шатунным шейкам поступает раньше, чем к датчику давления, поэтому износа деталей двигателя исключен. Если лампа давления масла не гаснет около 3 секунд – это не опасно.

Что можно сделать самому

Замер давления масла в двигателе Проблему низкого давления масла сильно осложняет взаимосвязь расхода смазки и понижения уровня с общим показателем давления в системе. При этом целый ряд неисправностей можно устранить самостоятельно.

В случае обнаружения утечек проблему достаточно легко локализовать и решить. Например, протечка масла из-под масляного фильтра устраняется его подтяжкой или заменой. Похожим образом решается и проблема с датчиком давления масла, через который течет смазка. Датчик затягивается или просто меняется на новый. Что касается течей сальников, в этом случае понадобится наличие времени, инструментов и навыков. При этом заменить передний или задний сальник коленвала своими руками можно у себя в гараже со смотровой ямой.

Течь масла из-под клапанной крышки или в области поддона можно устранить путем затяжки крепежей, замены резиновых уплотнительных прокладок, при помощи специальных герметиков для двигателя. Нарушение геометрии соединяемых плоскостей или повреждения крышки клапанов/поддона укажут на необходимость замены таких деталей.

Если ОЖ попадает в моторное масло, тогда можно самому снять ГБЦ и заменить прокладку головки блока, соблюдая при этом все рекомендации касательно снятия и последующей обтяжки головки блока цилиндров. Дополнительная проверка привалочных плоскостей укажет на то, нужно ли делать шлифовку головки блока. При обнаружении трещин блока цилиндров или головки также возможен ремонт. Что касается масляного насоса, данный элемент в случае износа лучше сразу заменить на новый. Также не рекомендуется чистить маслоприемник, то есть деталь полностью меняется. В том случае, когда проблема в системе смазки не так очевидна, при этом ремонтировать автомобиль приходится самостоятельно, тогда в самом начале следует осуществить замер давления масла в двигателе. Для решения задачи, а также с учетом точного представления о том, в чем измеряется давление масла в двигателе и как это делается, нужно заранее подготовить дополнительное оборудование. Отметим, в свободной продаже существует готовый прибор для измерения давления масла в двигателе.

Еще про Авео:  Свеча зажиганияaveocedaht300-1610443-cbehazagugahua

Как вариант, измеритель давления масла универсальный «Измерит». Такое устройство вполне доступно по цене, имеет в комплекте все необходимое. Также можно изготовить похожий прибор своими руками. Для этого потребуется подходящий маслостойкий шланг, манометр и переходники.

Для замера готовое или самодельное устройство подключается вместо датчика давления масла, после чего оцениваются показания давления на манометре. Обратите внимание, обычные шланги использовать при самостоятельном изготовлении нельзя. Дело в том, что масло быстро разъедает резину, после чего отслоившиеся части могут попасть в масляную систему.

Давление в системе смазки может падать по многим причинам: -качество масла или потеря его свойств; -течи сальников, прокладок, уплотнителей; -масло «давит» из двигателя (растет давление по причине нарушений работы системы вентиляции картера); -неисправности маслонасоса, другие поломки; -силовой агрегат может быть сильно изношен и т.д.

В некоторых случаях водители прибегают к использованию присадки для увеличения давления масла в двигателе. Например, XADO ревитализант. По заявлениям производителей такая антидымная присадка с ревитализантом уменьшает расход масла, позволяет смазке сохранять необходимую вязкость при нагреве до высоких температур, восстанавливает поврежденные шейки и вкладыши коленвала и т.д.

Как показывает практика, эффективным решением проблемы низкого давления присадки считать нельзя, но в качестве временной меры для старых изношенных моторов указанный способ может подойти. Еще хотелось бы обратить внимание на то, что моргание лампочки давления масла не всегда указывает на неполадки с ДВС и его системами. Редко, но бывает так, что возникают проблемы по электрике. По этой причине не следует исключать вероятность повреждения электрических элементов, контактов, датчика давления или самой проводки.

Напоследок добавим, что избежать многих проблем с масляной системой и двигателем помогает использование только рекомендуемого масла. Также необходимо подбирать смазку с учетом индивидуальных особенностей эксплуатации. Не меньшего внимания заслуживает и правильный подбор индекса вязкости по сезону (летнее или зимнее масло)

Моторное масло и фильтры нужно менять правильно и делать это строго по регламенту, так как увеличение межсервисного интервала приводит к сильному загрязнению системы смазки. Продукты распада и другие отложения в этом случае активно оседают на поверхностях деталей и стенках каналов, забивают фильтры, сетку маслоприемника. Маслонасос в таких условиях может не обеспечить нужного давления, возникает масляное голодание и значительно увеличивается износ мотора.

Нюансы, которые важны при установке новых шарниров

Таким образом, сняв старые, изношенные и уже никуда ни годные шарниры, вы можете приступать к установке новых. Осуществить замену ШРУСа на Шевроле Нива

можно точно так же, используя выше описанные этапы, только выполняя их наоборот. При этом стоит учитывать некоторые нюансы и особенности, которые важно знать при установке новых ШРУСов.

Лада 4×4 3D “яшма” › Бортжурнал › Ревизия “грибка” привода маслонасоса

Предварительно посмотрел в инете кратко инструкцию: в отличии от неё по факту никакой необходимости снимать кронштейн модуля зажигания нет, т.к. он находится вообще в другом месте.

Так, ладно, теорию пропускаем. Но самое главное — это не уронить грибок в двигатель! Для работы нам необходимо совсем не много инструмента: головка 13 мм, ключ-трещотка с удлинителем, головка на 22 мм, отвертка и палочка (я взял обломок оконного штапика). Итак, чтобы вынуть фиксатор и снять грибок нам мешает прикрученный гидропривод рулевого управления.

Сначала головкой “на 13” отворачиваем гайку и снимаем кронштейн держателя трубки подвода масла к гидравлическому натяжителю цепи привода распределительного вала.

Затем, ослабляем головкой “на 22” ось насоса гидропривода (в моем случае я открутил гайку, чтобы смазать болт литолом)

Берем трещотку и головку “на 13” и ослабляем гайку регулировки натяжения ремня гидронасоса

отводим в сторону и снимаем ремень с маховика

Шевелим кронштейн, понимаем что снять через верх никак не получится, нужно вывернуть шпильку. Я это сделал, навернув вторую гайку и немного их затянув между собой, а потом вывернул шпильку.

Поддеваем отверткой фиксатор шестерни привода масляного насоса и вынимаем его

Смотрим вовнутрь, ничего не видно

Далее берем наш кусок штапика, затачиваем “под конус”, как карандаш и вонзаем его в грибок! 🙂

и проворачивая по ЧАСОВОЙ стрелке (а не против, как написано в Руководстве), выводим из зацепления с другой шестерней и осторожно вытягиваем наверх.

Проводим ревизию внешних шлицов — сломанных зубьев нет.

и проверяем внутренние шлицы, на которые порою и бывают нарекания, которые “слизывает”

Чтобы убедиться на все 100%, я доехал до магазина автозапчастей и сравнил с новым “грибком” ВАЗ-21214. Результат сходства один-в-один. Говорю, а дайте мне вал, на который одевается этот грибок (проверю люфты), всё встало на свои места, всё норм. Новый гриб, кстати стоит 108 руб., а рем.комплект шестеренок (приводной и холостой) стоит 220 руб. Думаю, смысл покупать? Поехал обратно в гараж собирать всё на место. Пользуясь случаем, что ремень снят, отсоединил провод и решил почистить датчик положения коленвала, который был засран серьёзно. Но винт не хотел отворачиваться, пришлось стукнуть молотком и выкрутить наконец винт.

Почистил сам датчик до кристальной чистоты (фото чистого выкладывать не стану, иначе не войдут другие)

обратно этот винтик (голимая сыромятина) с разбитым гнездом под крестовую отвёртку я вворачивать не стал. Хотел болтик туда ввернуть, но он упирается гранями в буртик датчика и на кинуть ключ нет никакой возможности. Пришлось выбрать винт под плоскую отвертку + надеть гравер для надежности. Кроме того, пришлось метнуться по гаражам и спросить у пацанов немного герметика, чтобы обмазать посадочную площадку фиксатора грибка

Снятие и установка приводов передних колес Chevrolet Niva

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Равномерная передача крутящего момента на ведущих (в случае с Нивой Шевроле, передних) колесах обеспечивает маневренность и плавность хода. Надежность на дороге – основа безопасности, поэтому состоянию всех узлов нужно уделять максимум внимания.

По конструктивным особенностям детали выделяют:

Стоит учитывать, что колесо будет поворачиваться плавно и быстро, если все элементы в узле исправны. В конструкции Нивы Шевроле существуют особенности, которые не позволяют осуществить передачу вращения колесу, используя шрус в единственном экземпляре. Именно по этой причине в переднем приводе этих деталей всегда устанавливается две.

Также нужно учитывать, что детали испытывают разные по интенсивности нагрузки. Быстрее выходит из строя та, которая находится у коробки передач, так как давление на деталь выше. Визуально отличить элемент не сложно – внутренний шарнир по габаритам больше, чем наружный. Задача второго элемента в паре – передавать вращение непосредственно на колесо. Небольшие размеры объясняются размеры ограниченностью свободного пространства в районе ведущего колеса.

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Наружный шарнир можно заменить, не вынимая полуось.

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Дополнительно по данной категории

Система смазки двигателя за счет подачи масла к трущимся поверхностям обеспечивает:

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Система смазки двигателя ВАЗ состоит из следующих элементов:

  • масляный картер 2;
  • масляный насос 1;

Под давлением смазываются подшипники коленчатого и распределительного валов, подшипники вала привода вспомогательных агрегатов, подшипник шестерни привода масляного насоса и распределителя зажигания.

Разбрызгиванием смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов и стержни клапанов в направляющих втулках.

Циркуляция масла в системе обеспечивается масляным насосом. Насос засасывает масло из картера и по каналу 3 в блоке цилиндров подает его в полнопоточный фильтр 24. Очищенное масло из фильтра, через главную масляную магистраль 19 и каналы 21 в блоке цилиндров, поступает к коренным подшипникам и подшипникам вала привода вспомогательных агрегатов. От коренных подшипников масло через внутренние каналы 22 в коленчатом валу поступает к шатунным подшипникам. Часть масла через отверстия в нижних головках шатунов разбрызгивается и смазывает цилиндры и детали поршневой группы двигателя. Через каналы 17 и 18 в блоке и головке цилиндров, далее через магистральный канал 13 в распределительном валу масло подается к подшипникам и кулачкам вала. Цепь привода распределительного вала смазывается маслом, выходящим из передних опор распределительного вала и вала привода вспомогательных агрегатов.

Еще про Авео:  Снятие переднего бампера Шевроле Авео Т-250

На блоке цилиндров установлены датчик давления масла и датчик контрольной лампы недостаточного давления установлены. Датчики соединяются с главной масляной магистралью. В момент запуска двигателя зажигается контрольная лампа зажигается, поскольку давление масла в системе надостаточное. При работающем двигателе лампа должна гаснуть. В нектороых случаях лампа может гореть и при нагретом двигателе, когда он работает на малых частотах вращения коленчатого вала при холостом ходе.

Дефектация валика и шестерни привода масляного насоса

На поверхностях опорных шеек валика и на рабочей поверхности эксцентрика не должно быть вмятин и рисок.

На зубьях шестерен привода масляного насоса и распределителя зажигания не допускаются выкрашивания, при таком дефекте замените шестерни и валик новыми.

Втулки валика привода масляного насоса.

Проверьте внутренний диаметр втулок, их запрессовку в гнездах, а также совпадение смазочного отверстия в передней втулке с каналом в блоке цилиндров (проворачивание втулки).

Внутренняя поверхность должна быть гладкой и без задиров.

Измерив, диаметры валика и втулок, определите зазоры между втулками и опорными поверхностями валика.

Если зазор превышает 0,15 мм (предельный износ), а также при повреждении поверхностей втулок или ослабление их запрессовки, замените втулки новыми.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

При замене пользуйтесь как для снятия, так и для установки, оправкой А.60333/1/2, соблюдая следующее:

– втулки должны быть запрессованы в гнезда, при этом отверстие для масла в передней втулке должно находится против канала в блоке цилиндров;

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

– после запрессовки втулки должны быть окончательно обработаны и доведены по внутреннему диаметру (размеры даны на рисунке). Чтобы обеспечить полную соосность втулок валика, для их доводки применяется развертка А.90353, которой одновременно обрабатываются обе втулки.

Втулка шестерни привода масляного насоса

Проверьте запрессовку втулки. Внутренняя поверхность должна быть гладкой и без задиров, в противном случае втулку замените.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Для выпрессовки и запрессовки втулки пользуйтесь оправкой А.60З26/I.

После запрессовки втулку обработайте разверткой до 16, 016-16,037 мм.

Устанавливаем валик привода масляного насоса в обратной последовательности.

Дальнейшую сборку проводим в обратной последовательности.

Порванное или потерявшее эластичность резиновое кольцо фиксатора заменяем новым.

Устройство системы смазки авто ВАЗ 2101

Ремонт масляного насоса Chevrolet Niva

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

1. Выверните три болта крепления приемного патрубка к корпусу насоса.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

2. Зажмите корпус насоса в тиски, снимите приемный патрубок и шайбу редукционного клапана.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

3. Для очистки приемного патрубка и его сетки отогните края сетки.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

4. Cнимите сетку.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

5. Снимите пружину редукционного клапана.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

6. Снимите редукционный клапан.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

7. Снимите крышку.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

8. Выньте ведущую шестерню с валиком из корпуса.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

9. Снимите ведомую шестерню с оси в корпусе.

10. Снятые детали промойте керосином, обдуйте струей сжатого воздуха и проверьте их состояние.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

13. Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: должен быть 0,15 мм (предельно допустимый -0,25 мм).

16. Осмотрите редукционный клапан. На поверхностях, сопрягаемых с крышкой насоса, не должно быть повреждений (забоин, заусенцев), вызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию клапана.

18. Осмотрите крышку. На поверхностях, сопрягаемых с редукционным клапаном, корпусом и приемным патрубком, не должно быть повреждений (забоин, заусенцев), а также загрязнений или отложений, которые могут привести к уменьшению давления в системе и заеданию клапана.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Полезный совет: Редукционный клапан и крышку, сопрягаемую с редукционным клапаном, притереть между собой сопрягаемыми поверхностями притирочной пастой для клапанов, до образования матовой равномерной поверхности на обоих деталях.

19. Если на картере двигателя имеются следы ударов, особенно внимательно осмотрите приемный патрубок. Трещины и механические повреждения не допускаются. Очистите от грязи и промойте уайт-спиритом сетку приемного патрубка. Если сетку не удается очистить или она повреждена, замените ее или маслоприемник.

20. Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке, установите снятые детали и насос в порядке, обратном снятию, как описано . Не забудьте залить масло в двигатель, как описано .

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Полный размер Джентльменский набор Сложного в работе ничего нет, но внятных пошаговых инструкций почему то практически нету, поэтому постараюсь описать процесс поподробнее.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

В подготовительных работах нет ничего сложного: Детали привода ГРМ и масляного насоса Шевроле Нива 1 — звездочка коленчатого вала; 2 — башмак натяжителя; 3 — натяжитель цепи; 4 — звездочка распределительного вала; 5 — успокоитель цепи; 6 — звездочка валика привода масляного насоса; 7 — цепь Устанавливаем детали привода в обратной последовательности. Вставляем шпонку в паз коленчатого вала.

Устанавливаем на вал звездочку, совмещая ее паз со шпонкой. В случае тугой посадки звездочки на валу напрессовываем ее на вал, заворачивая гайку крепления шкива.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера или отрезком трубы. Перед установкой цепи совмещаем метку риска над шпоночным пазом на звездочке коленчатого вала с меткой выступом на блоке цилиндров, а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

При таких дефектах замените шестерни и валик новыми. Втулки валика привода масляного насоса Примечания: Любая поломка — это не конец света, а вполне решаемая проблема! С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией. Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: Измерьте плоским щупом, приложив к плоскости линейку, зазор между торцами шестерен и плоскостью корпуса: При проворачивании ведущего валика рукой шестерни должны вращаться плавно и без заеданий.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Измерив диаметры валика и отверстия в корпусе насоса, определите зазор между опорными поверхностями валика и корпуса. Зазор должен быть 0,—0, мм предельно допустимый — 0,1 мм.

Осмотрите редукционный клапан. На поверхностях, сопрягаемых с крышкой насоса, не должно быть повреждений забоин, заусенцеввызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию клапана. Осмотрите пружину редукционного клапана.

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

– втулки должны быть запрессованы в гнезда, при этом отверстие для масла в передней втулке должно находится против канала в блоке цилиндров;

– после запрессовки втулки должны быть окончательно обработаны и доведены по внутреннему диаметру (размеры даны на рисунке). Чтобы обеспечить полную соосность втулок валика, для их доводки применяется развертка А.90353, которой одновременно обрабатываются обе втулки.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле. Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Рекомендация: чтобы повысить комфорт работы, нужно зажать в тисках полуось, а затем проводить снятие.

Замена внутреннего элемента происходит следующим образом:

Неисправную деталь нельзя починить. Следующий этап действий:

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Замена Внутреннего Шруса Нива Шевроле Видео

Заменить личинку замка задней двери Шевроле Нива и как отремонтировать замок задней и передней двери Шевроле Нива

Замена внутренней гранатыШевроле Нивазамена

внутреннийCV соединение Шевроле Нива просит правильный инструмент, а также подъемник или яму с домкратом и трагедией.

Подготовка к разборке

Перед эксплуатацией машину необходимо загнать в яму или подъемник. Как заменить шов CV на Chevrolet Niva? Внутренний CV сустав заменен на и. Безусловно, трансмиссионное масло.

Процесс демонтажа

Чтобы иметь открытый доступ к приводу оси, необходимо снять определенные части шасси.

Шаг за шагом замена внутренняя граната кукурузное поле Chevrolet

Как снять правый передний привод и замещать

манжета, подшипник, сильфонвнутренний сустав (гранат).

Оцените статью
NewAveo.ru
Добавить комментарий
