Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Еще про Авео:  Повысьте свои впечатления от вождения с гидравлической системой рулевого управления Нива Шевроле

Вам потребуются; те же инструменты, что и для снятия ремня привода газораспределительного механизма, шкивов распределительных валов (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»), задней крышки привода газораспределительного механизма (см. «Снятие и установка масляного насоса»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также ключи «на 12», «на 13», «на 14», динамометрический ключ.

1. Снизьте давление в системе питания, если выполняете работу сразу после поездки (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

Замена прокладки гбц шевроле круз

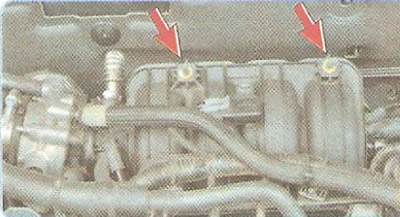

5. Выверните два болта крепления впускной трубы к поддерживающему кронштейну.

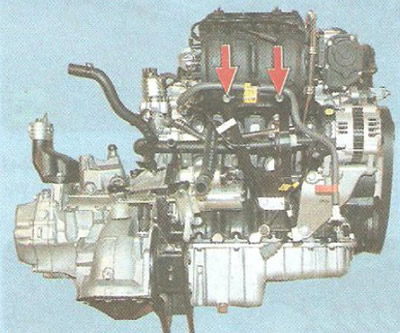

Примечание: Так расположены болты крепления впускной трубы к поддерживающему кронштейну (для наглядности силовой агрегат снят).

Замена прокладки гбц шевроле круз

6. Снимите ремень привода газораспределительного механизма и шкивы распределительных валов (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»).

7. Снимите заднюю крышку привода газораспределительного механизма (см. «Снятие и установка масляного насоса»).

8. Отсоедините от дроссельного узла шланги подвода и слива охлаждающей жидкости, системы вентиляции картера, продувки адсорбера и воздухоподводящий патрубок (см. «Снятие и установка дроссельного узла»).

9. Отсоедините колодку жгута проводов от разъема дроссельного узла (см. «Снятие и установка дроссельного узла»).

Замена прокладки гбц шевроле круз

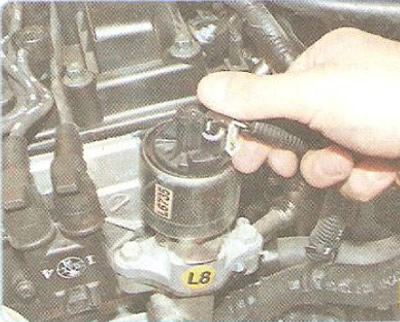

10. Нажмите на пластмассовый фиксатор колодки жгута проводов клапана рециркуляции отработавших газов.

Замена прокладки гбц шевроле круз

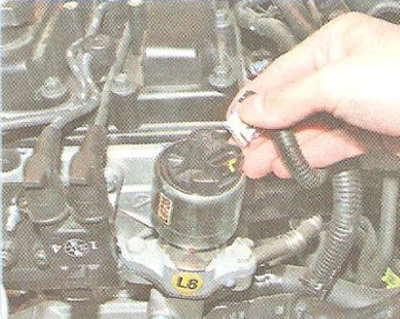

11. . и отсоедините колодку от клапана.

Замена прокладки гбц шевроле круз

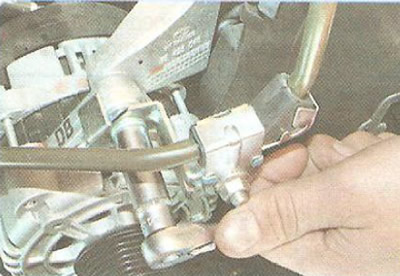

12. Отверните гайку крепления кронштейна трубопровода гидроусилителя рулевого управления.

Замена прокладки гбц шевроле круз

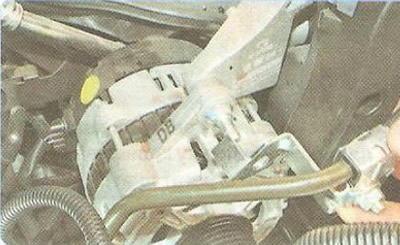

13. . отведите кронштейн в сторону.

Замена прокладки гбц шевроле круз

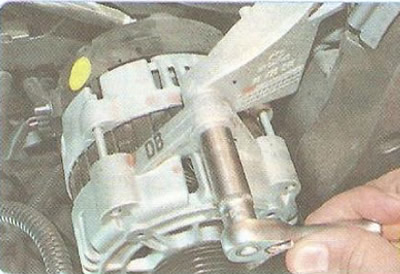

14. . и выверните шпильку верхнего крепления генератора.

15. Отсоедините колодки жгутов проводов от форсунок, датчика абсолютного давления во впускной трубе и датчика температуры воздуха во впускной трубе (см. «Снятие и установка топливной рампы»).

Замена прокладки гбц шевроле круз

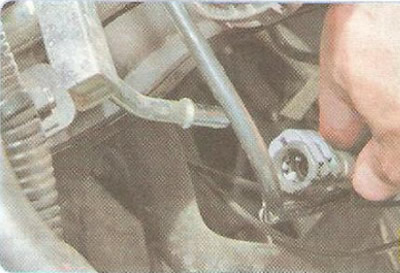

16. Нажмите на фиксаторы наконечника топливного шланга и отсоедините топливный шланг от штуцера топливной рампы (см. «Снятие и установка топливной рампы»).

Замена прокладки гбц шевроле круз

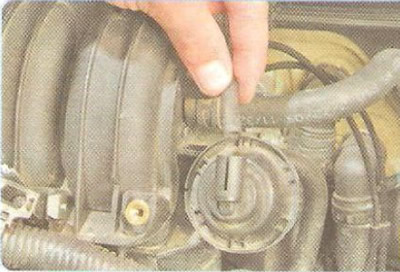

17. Отсоедините от штуцеров на впускной трубе и пневмокамере шланги системы изменения длины впускной трубы (см. «Проверка и замена пневмокамеры привода заслонки впускной трубы»).

Замена прокладки гбц шевроле круз

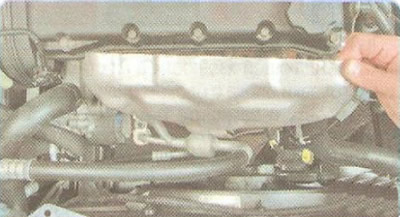

18. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»).

Замена прокладки гбц шевроле круз

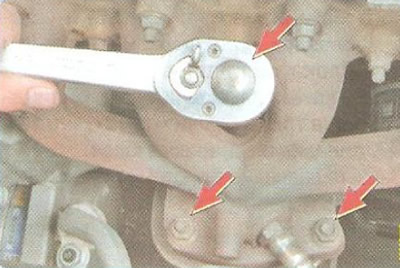

19. Разъедините фланцы выпускного коллектора и каталитического нейтрализатора, отвернув три гайки шпилек крепления фланцев (см. «Замена выпускного коллектора»).

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

22. Отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости (см. «Проверка и замена датчиков и управления двигателем»).

23. Отсоедините шланг системы охлаждения от термостата (см. «Снятие и установка термостата»).

Замена прокладки гбц шевроле круз

24. Сожмите усики хомута шланга отопителя и отсоедините шланг от патрубка отопителя.

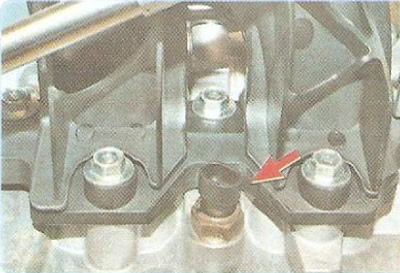

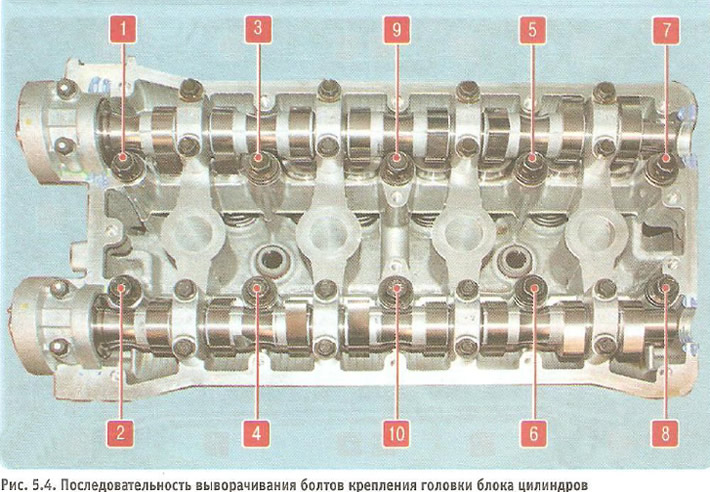

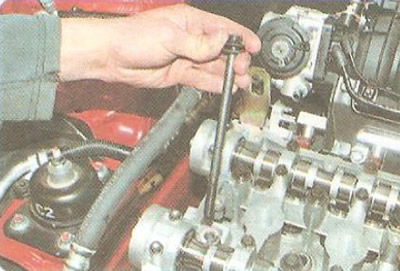

25. Выверните десять болтов крепления головки блока цилиндров в последовательности, показанной на рис. 5.4, в три этапа:

Замена прокладки гбц шевроле круз

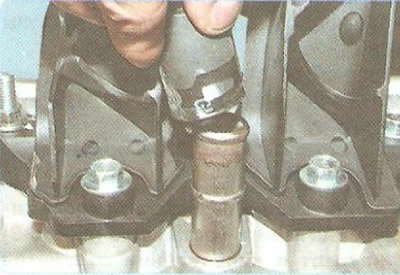

Примечание: Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

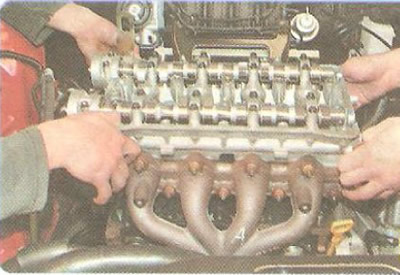

27. . и снимите головку блока цилиндров в сборе с впускной трубой и выпускным коллектором.

Полезный совет: Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

Замена прокладки гбц шевроле круз

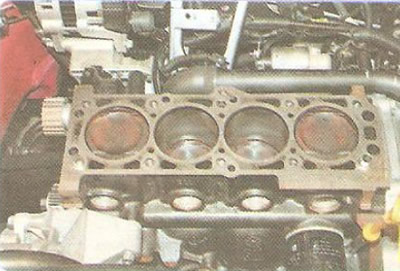

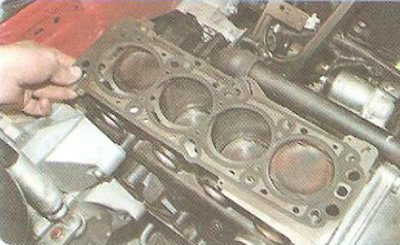

28. Снимите прокладку головки блока цилиндров.

Замена прокладки гбц шевроле круз

29. Очистите сопрягаемые поверхности (они должны быть сухими и чистыми) головки блока и блока цилиндров, удалите масло из резьбовых отверстий в блоке под болты крепления головки.

Предупреждение: Если не удалить масло из резьбовых отверстий под болты крепления головки блока, при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло несжимаемое.

Замена прокладки гбц шевроле круз

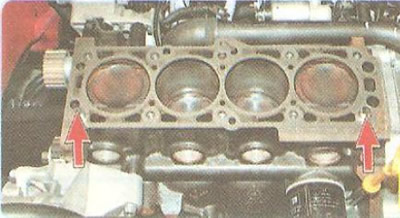

30. Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам.

31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:

Затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в четыре этапа:

Замена прокладки гбц шевроле круз

32. Установите снятые детали и узлы в порядке, обратном снятию.

Замена прокладки головки блока цилиндров Chevrolet Cruze

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

6. Снимите ремень привода газораспределительного механизма и шкивы распределительных валов (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»). 7. Снимите заднюю крышку привода газораспределительного механизма (см. «Снятие и установка масляного насоса»). 8. Отсоедините от дроссельного узла шланги подвода и слива охлаждающей жидкости, системы вентиляции картера, продувки адсорбера и воздухоподводящий патрубок (см. «Снятие и установка дроссельного узла»). 9. Отсоедините колодку жгута проводов от разъема дроссельного узла (см. «Снятие и установка дроссельного узла»).

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

14. . и выверните шпильку верхнего крепления генератора. 15. Отсоедините колодки жгутов проводов от форсунок, датчика абсолютного давления во впускной трубе и датчика температуры воздуха во впускной трубе (см. «Снятие и установка топливной рампы»).

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

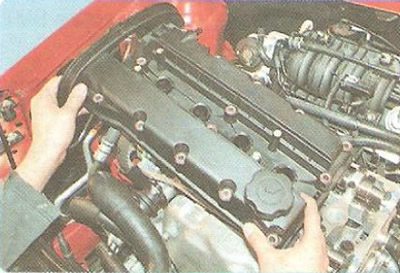

20. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

Замена прокладки гбц шевроле круз

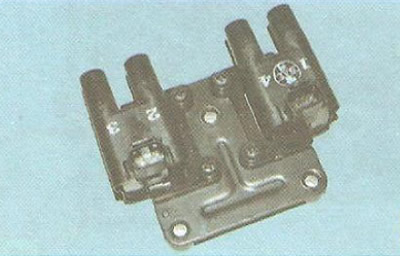

21. Снимите катушку зажигания (см. «Снятие и установка катушек зажигания»).

Замена прокладки гбц шевроле круз

22. Отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости (см. «Проверка и замена датчиков и управления двигателем»). 23. Отсоедините шланг системы охлаждения от термостата (см. «Снятие и установка термостата»).

Замена прокладки гбц шевроле круз

24. Сожмите усики хомута шланга отопителя и отсоедините шланг от патрубка отопителя. 25. Выверните десять болтов крепления головки блока цилиндров в последовательности, показанной на рис. 5.4, в три этапа:

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

Замена прокладки гбц шевроле круз

30. Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам. 31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:

Замена прокладки гбц шевроле круз

Видео про «Замена прокладки головки блока цилиндров» для Chevrolet Cruze

ремонт ГБЦ шевроле круз Шевроле Круз ! Замена прокладки клапанной крышки на усиленную! Двигатель F16D3 Шевроле круз Дэу Нексия.РемонтГБЦ

Признаки пробитой прокладки ГБЦ

Прокладка ГБЦ обеспечивает герметичность блока и гарантирует одностороннее поступление газо-воздушной смеси внутрь камеры. В рабочем состоянии она также способствует нормальному смешиванию охладительной жидкости, топлива и масла. Пробой прокладки приводит к ряду отрицательных изменений, связанных, как с работой двигателя, так и с функциями других важных механизмов. В данной статье описываются причины и признаки пробитой прокладки ГБЦ, правила диагностики и меры, предпринимаемые при обнаружении пробоя.

Почему пробивает прокладку ГБЦ

Замена прокладки гбц шевроле круз

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные. При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс.

Пробитая прокладка ГБЦ может проявляться самыми различными признаками и симптомами. Ниже мы рассмотрим наиболее распространенные:

Замена прокладки гбц шевроле круз

Белый дым из выхлопной трубы — один из признаков пробитой прокладки ГБЦ.

Из-под ГБЦ выходят выхлопные газы. Наиболее распространённый симптом пробитой прокладки, который становится заметен внешне и по громким хлопкам из-под капота.

Одним из наиболее очевидных признаков перегрева двигателя служит высыпание конденсата на поверхности. Однако прогар или пробой прокладки ГБЦ – лишь одна из многих причин этой неисправности.

Как проверить прокладку головки блока цилиндров

Для проверки прокладки ГБЦ не нужно специального оборудования или большого автослесарного опыта. Процедура включает в себя:

Замена прокладки гбц шевроле круз

Пена из под крышки бачка — еще один признак пробитой прокладки ГБЦ.

Проверка выхлопного дыма. Если он белый, то есть содержит много пара, внутрь цилиндров попадают посторонние жидкости. Если в системе охлаждения используется антифриз, дым характеризуется сладковатым запахом, а в радиаторе быстро падает уровень ОЖ.

Что делать при пробое прокладки ГБЦ

Наличие пробитой прокладки ГБЦ не препятствует вождению автомобиля, однако делать это крайне нежелательно, потому что из-за этого нарушается работа других функциональных блоков и механизмов, быстрее изнашиваются детали. В сравнении с другими рабочими узлами машины прокладка недорога, а её замена не требует много времени. Однако ремонт в автомастерской может стать причиной больших трат, чем покупка самой запчасти:

При замене прокладки ГБЦ своими руками необходимо качественно очистить снятую головку от накипи, нагара, потёков и кусков демонтированной прокладки. Далее с помощью мерной линейки проводится проверка плоскости головки – перепад по поверхности не должен составлять больше 1 мм, иначе придётся отдавать деталь на шлифовку. Для ревизии плоскостности также подходит толстое стекло (5 мм толщиной и больше). После укладки его плашмя на поверхность смазанной маслом головки перепады становятся заметны как воздушные пятна.

Чтобы новая прокладка хорошо «уселась» рекомендуется перед монтажом смазать её графитовой смазкой. Это также облегчит демонтаж после износа. После замены прокладки головки блока цилиндров не рекомендуется доводить двигатель до работы на предельной мощности. Это помешает новой детали хорошо «улечься». В дальнейшем следует проверять признаки пробоя, обращая внимание на цвет дыма, наличие эмульсии и жирных разводов, выход выхлопных газов из цилиндров и т.д.

5 основных признаков пробитой прокладки ГБЦ

В автомобильном двигателе практически нет незначительных или второстепенных деталей. Каждый болт, гайка или прокладка имеет свое назначение и является незаменимым элементом. Прокладка блока цилиндров (ГБЦ) выполняет настолько важную функцию, что при неработоспособности этой детали двигатель может быть поврежден и надолго выведен из строя.

Что такое прокладка гбц

Прокладка ГБЦ представляет собой прессованную плоскую пластину, на которой сделаны отверстия для цилиндров, каналов системы охлаждения и смазки. В местах, где на материал изделия может оказываться значительное давление (камера сгорания, масляная магистраль) впрессованы металлические вставки. Таким образом удается сохранить изделие от прорыва среды из одной рабочей системы в другую при работе мотора.

Прокладка ГБЦ служит для надежной герметизации блока цилиндров с головкой. Благодаря наличию этого элемента удается также в значительной степени компенсировать тепловые расширения обеих деталей.

Прокладка под ГБЦ может также использоваться с целью тюнинга двигателя. Например, изменением толщины этого изделия можно регулировать степень сжатия в цилиндрах. При увеличении толщины ГБЦ появляется возможность использовать более дешевые сорта топлива без возникновения эффекта детонации, а при уменьшении – существенно возрастает мощность двигателя. Можно использовать одновременно более одной прокладки, но в этом случае прочность узла существенно уменьшается.

Можно ли ездить с пробитой прокладкой ГБЦ

Использование автомобиля с пробитой прокладкой ГБЦ не рекомендуется. Возможность непродолжительной эксплуатации возможна только при внешних прорывах, которые происходят крайне редко. Если нарушена герметичность системы смазки, то двигатель очень скоро начнет работать в условиях масляного голодания, что может привести к необходимости выполнения капитального ремонта силового агрегата.

Если незначительно потекла охлаждающая жидкость из блок наружу, то можно без проблем доехать до места ремонта, конечно, при условии, что антифриз вытекает только наружу.

Сложность определения степени повреждения прокладки ГБЦ в дорожных условиях не позволяет принять решение правильное на 100%, поэтому если есть возможность вызвать эвакуатор или доставить автомобиль к месту стоянки на гибкой сцепке, то следует воспользоваться таким вариантом.

Замена прокладки гбц шевроле круз

Признаки пробития прокладки

Пробой прокладки ГБЦ не всегда удается вовремя заметить, поэтому водитель может продолжительно эксплуатировать машину в аварийном режиме. Часто целостность изделия нарушается только изнутри, поэтому не наблюдается каких-либо изменений на самой прокладке или на рядом расположенных элементах двигателя. Кроме того, можно ошибочно принять за внешние проявления такой поломки негерметичность прокладки крышки головки блока цилиндров. Наиболее часто место пробоя локализуется следующим образом:

Практически всегда пробой прокладки ГБЦ можно обнаружить по нарушению работы двигателя либо по наличию посторонних веществ в масляной магистрали или в системе охлаждения.

Повреждение прокладки ГБЦ между цилиндрами

Если цилиндры в блоке распложены слишком близко, то может произойти пробитие металлической вставки в местах соприкосновения гильз. Такую поломку очень сложно идентифицировать, но положительный момент такого события заключается в том, что даже продолжительная эксплуатация мотора не приведет к его критическим повреждениям.

Сложность определения повреждения ГБЦ между цилиндрами заключается в том, что последствия, которые появляются при этом, могут определяться как неисправность системы зажигания или нарушения в работе газораспределительного механизма. Наиболее распространенными симптомами в ситуации, когда прогорела прокладка ГБЦ между цилиндрами, являются:

Поэтому часто водитель продолжительное время не может понять, какой именно узел ответственен за перебои в работе двигателя, и пытается найти причину в неисправности совершенно иных механизмов и систем.

Снижение уровня антифриза и/или газы в расширительном бачке

Прогар прокладки ГБЦ может произойти таким образом, что выхлопные газы попадают в систему охлаждения двигателя. Чтобы обнаружить такое последствие прогоревшей детали достаточно открутить крышку расширительного бачка. При значительном прорыве прокладки в системе охлаждения будет наблюдаться бурление, но даже при небольшом отверстии из камеры сгорания в жидкостную рубашку, можно обнаружить небольшую дымку.

При прорыве металлической окантовки прокладки в охлаждающую магистраль, возможен значительный расход охлаждающей жидкости. Связано это с тем, что в фазе наполнения цилиндров горючей смесью, антифриз будет просачиваться в цилиндр. Из цилиндра жидкость испаряется в результате нагрева и поступает вместе с выхлопными газами либо выливается через выпускной клапан, если в камеру сгорания поступает значительное количество ОЖ.

Если снижение уровня антифриза происходит на фоне нестабильной работы мотора, а внешние проявления утечки отсутствуют, то с высокой долей вероятности можно предполагать прорыв прокладки блока цилиндров.

Замена прокладки гбц шевроле круз

Появление масляной пленки в системе охлаждения

Прокладку ГБЦ может пробить в месте расположения масляной магистрали. Смазка подается в двигателе под большим давлением, поэтому даже при наличии незначительного повреждения масло начнет просачиваться в систему охлаждения. Обнаружить пробой прокладки можно по наличию масла в расширительном бачке. При незначительной утечке может обнаруживаться тонкая жирная пленка, но, как правило, такой прорыв прокладки ГБЦ сопровождается образованием значительного количества эмульсии.

Если происходит прорыв масла в систему охлаждения, то его количество резко уменьшается. Если вовремя определить проблему, то это позволит избежать необходимости выполнения капительного ремонта двигателя, но если масляное голодание будет продолжаться долго, то произойдет существенный износ всех входящих во взаимодействие внутренних деталей.

Холодный воздух из отопителя – признак пробоя прокладки ГБЦ

Если прокладка ГБЦ пробивает, то может не работать печка. Взаимосвязь этих двух элементов двигателя просматривается, если понимать, что отводимое от блока цилиндров тепло сразу направляется к радиаторам. Дело в том, что при разгерметизации камеры сгорания отработанные газы могут попадать в рубашку двигателя, а затем перемещаться в патрубки, где могут образовывать пробки.

Если печка перестает работать при наличии постоянного снижения уровня антифриза в расширительном бачке, то, в этом случае, следует проверить целостность прокладки. Перед тем как приступить к разборке двигателя не лишним будет заглянуть в расширительный бачок во время работы двигателя. Если в нем будет обнаружен дым, то следует как можно скорее заглушить мотор, слить антифриз и заменить прокладку ГБЦ.

Другие признаки пробитой прокладки ГБЦ

Кроме перечисленных симптомов пробития прокладки ГБЦ следует также обращать внимание и на менее часто встречающиеся признаки неисправности. Среди проявлений этой «патологии» могут быть:

При подозрении на внутренний пробой прокладки ГБЦ водителю следует внимательно посмотреть на масляный щуп. Если на нем будут обнаружены следы эмульсии, то следует установить источник попадания влаги в смазку.

Замена прокладки гбц шевроле круз

Признаки перегрева двигателя

Если пробивает прокладку ГБЦ, то температурный режим двигателя может иметь значительные отклонения. Характерным признаком неисправности является быстрый переход автомобиля от работы в нормальном температурном режиме к перегреву. Связано это с тем, что при небольшом разрыве металлической окантовки выделение газов в систему охлаждения может осуществляться только при определенных условиях. Например, машина может эксплуатироваться в стандартном режиме, но как только значение температуры ОЖ достигает определенных значений, двигатель практически моментально закипает. Не всегда поломку удается заранее обнаружить, что вызывает вытеснение антифриза в расширительный бачок и просачивание его через предохранительный клапан из-за повышенного давления в системе.

Когда внешних признаков перегрева еще нет, то водителя может насторожить существенное снижение мощности мотора. Если при этом значение термометра на приборной доске приближается к максимальному значению, то следует остановить автомобиль и заглушить двигатель.

Перегрев двигателя, как правило, наблюдается при прорыве прокладки в местах примыкания цилиндров к жидкостной рубашке. Если этот симптом отсутствует, но имеются другие признаки пробоя прокладки ГБЦ, то не следует их игнорировать даже в том случае, если силовой агрегат работает без перебоев.

Как узнать, что прокладка ГБЦ пробита

Не всегда перечисленные симптомы могут однозначно указывать на пробитие прокладки. Двигатель автомобиля может троить по причине вышедшей из строя свечи зажигания, а перегрев часто наблюдается из-за элементарного игнорирования правил замены антифриза. Снимать головку блока цилиндров и каждый раз проверять прокладку на пробитие – это необоснованная трата времени и денег (прокладку ГБЦ придется заменить в любом случае). Поэтому важно знать основные правила определения нарушений целостности этого изделия «неинвазивными» методами.

Следует также предостеречь водителей о принятии поспешных решений даже в том случае, когда источник ненормальной работы двигателя, на первый взгляд, очевиден. Даже наличие дыма и масла в системе охлаждения, а жидкости в смазке еще не означает того, что прокладка ГБЦ повреждена. Например, если автомобиль использовался зимой с сильно разбавленным водой антифризом, то образование льда в узких металлических каналах может привести к их разрыву, что станет причиной аналогичных проявлений.

Пробитую прокладку ГБЦ легко обнаружить, если ее разрыв произошел наружу. Место подтекания масла, тосола или вырывающегося в подкапотное пространство дыма не составит большого труда обнаружить без использования дополнительных инструментов и приборов. С определением внутреннего пробоя могут наблюдаться серьезные затруднения. Автолюбители и профессиональные мастера уже не одно десятилетие имеют дело с такой неприятностью, поэтому методом проб и ошибок были найдены несколько наиболее точных способов позволяющих обнаружить повреждения прокладки ГБЦ.

Замена прокладки гбц шевроле круз

Прокладок в двигателе автомобиля несколько десятков, но изделие между блоком цилиндров и головкой пробивает чаще всего. Связано это с тем, что эта деталь работает в очень жестких условиях. Конечно, инженеры-разработчики автомобильных деталей предусмотрели эту особенность эксплуатации, но, достаточно относительно небольшого превышения рабочих параметров, чтобы материал прокладки ГБЦ не выдержал нагрузки.

Эта деталь рассчитана на работу в условиях повышенных температур и давления, но бывают случаи, когда мотор перегревается или внутри цилиндропоршневой группы возникает повышенное давление в результате детонации горючего.

Водитель может залить воду вместо антифриза и забыть слить ее перед наступлением холодов. Расширяющийся лед может легко повредить этот элемент, также вызывая значительные повреждения. Кроме того, при эксплуатации в холодном климате на начальном этапе прогрева металлические детали могут быть недостаточно хорошо прижаты, что может вызвать прорыв газов или масла в прокладке.

Могут встречаться также совершенно «экзотические» поломки прокладки ГБЦ, например, в результате внешнего механического воздействия при ремонте или во время аварии. Далее будут рассмотрены наиболее часто встречающиеся причины выхода из строя этой детали.

Почему прогорает прокладка ГБЦ при перегреве

Прогоревшая прокладка ГБЦ в результате перегрева двигателя – это наиболее вероятная причина выхода из строя этой детали на новом автомобиле. Если машина была приобретена в автосалоне, а водитель уже в течение первого месяца эксплуатации столкнулся с такой проблемой, то это означает, что был грубо нарушен тепловой режим работы мотора. Часто такая неприятность происходит с неопытными водителями, которые большое внимание уделяют дорожной обстановке и не следят за приборами и предупреждениями автоматических систем о перегреве силового агрегата.

Прокладка может прогореть из-за снижения уровня антифриза ниже минимально допустимых значений. Головка блока находится довольно высоко, поэтому большая часть утечек по причине негерметичности элементов системы охлаждения неминуемо приводят к снижению уровня антифриза ниже положения этой детали.

При эксплуатации машины в жарком климате следует постоянно следить за наличие достаточного количества антифриза в двигателе автомобиля. Если длительное время не доливать тосол или иную охлаждающую жидкость, то ее уровень опустится по причине испарения.

Замена прокладки гбц шевроле круз

Оригинальная деталь рассчитана инженерами на определенную нагрузку, поэтому при стандартных условиях эксплуатации прогорание прокладки случается редко. Совсем иная ситуация наблюдается, когда при замене изделия была установлена подделка. В этом случае, езда будет недолгой даже при умеренном стиле вождения и правильном техническом обслуживании двигателя внутреннего сгорания.

Неправильное усилие при затяжке болтов ГБЦ

Головка к блоку цилиндров крепится посредством длинных шпилек из прочной стали. Затяжка этих элементов осуществляется с определенным усилием и в правильной последовательности. Если последний ремонт со снятием ГБЦ осуществлялся неквалифицированным специалистом, то гайки болтов крепления головки могли быть затянуты недостаточно хорошо либо со значительным перекосом. Если ремонт автомобиля осуществляется своими силами, то перед установкой головки блока цилиндров следует ознакомиться с рекомендации по затягиванию резьбовых соединений.

Причина разрыва прокладки блока цилиндров заключается в том, что при неправильной затяжке болтов этот элемент недостаточно плотно прилегает к металлическим поверхностям. Выхлопные газы, моторное масло или антифриз «находят» слабые места и прорывают их.

При длительной эксплуатации автомобиля следует также помнить о том, что через определенное количество километров пробега требуется подтяжка болтов ГБЦ. Эту процедуру также следует выполнять с учетом максимального усилия и в правильной последовательности. Часто бывает так, что повело головку блока цилиндров только потому, что болты неравномерно были затянуты различным моментом. Если изменение геометрии этой детали не определить вовремя, то прокладка ГБЦ будет постоянно прогорать из-за неравномерного прилегания параллельных плоскостей.

Пробило прокладку ГБЦ? Причина в некачественном материале

Если пробило прокладку под головкой, то, возможно, причиной разгерметизации изделия является некачественный материал. При покупке новой детали следует обязательно осмотреть её поверхность. Если будут обнаружены следы ржавчины, локального истончения или царапины, то от покупки следует отказаться. Неправильное хранение может стать причиной невозможности использовать изделие, поэтому транспортировку изделия желательно осуществлять завернутым в бумажный материал в горизонтальном положении, при этом должны быть исключена вероятность физического воздействия на запчасть.

Технический изъян может быть заложен еще на стадии производства изделия. Например, фирмы, выпускающая прокладки ГБЦ, в целях экономии денег могут использовать недостаточно прочные или термоустойчивые материалы. Произведенные по такой «технологии» запчасти будут постоянно пробивать, вне зависимости от условий эксплуатации автомобиля.

Замена прокладки гбц шевроле круз

Если в очередной раз пробило прокладку, то следует сменить производителя изделия, либо проверить не поведенная ли головка блока установлена на автомобиль. Оптимальным решением проблемы будет являться приобретение оригинальной запасной части у производителя автомобиля. Даже если стоимость детали будет в несколько раз превышать цену прокладки на местном рынке автозапчастей, рекомендуется отдать предпочтение именно такому изделию, чтобы надолго забыть о необходимости ремонтировать двигатель.

Дополнительные причины

Кроме перечисленных причин выхода из строя прокладки ГБЦ целостность изделия может быть нарушена по причине выполнение ремонта двигателя внутреннего сгорания неквалифицированными специалистами. Нарушения последовательности затяжки болтов ГБЦ является лишь частным случаем. Прокладка может быть установлена в неправильном положении либо использовано неподходящее по размеру изделие (например, может применяться по ошибке запчасть для форсированного двигателя, у которого внутренний диаметр цилиндра немного больше, чем у стоковой модели).

Повреждения прокладки во время установки также не редкость. При этом могут отсутствовать видимые разрывы материала, но даже небольшие вмятины и микротрещины станут хорошим основанием для образования прогара или пробоя прокладки под давлением выхлопных газов.

Не всегда погрешности в ремонте двигателя, приводящие к выходу из строя прокладки ГБЦ могут быть допущены при выполнении ремонтных работ в области блока цилиндров и головки. Например, при настройке работы масляной магистрали неопытный мастер может чрезмерно затянуть перепускной клапан масляного насоса, наличие которого позволяет избежать повышение давления смазочной жидкости выше заданных пределов. В результате, прокладку может прорвать в месте прохождения масла между блоком и головкой.

Существенное смещение момента зажигания может привести к взрывной разгерметизации камеры сгорания. Учитывая тот факт, что цилиндры изготавливаются с высокопрочного металлического сплава довольно большой толщины, слабым звеном может оказаться прокладка ГБЦ.

Замена прокладки гбц шевроле круз

Как проверить прокладку ГБЦ

Проверить прокладку ГБЦ на исправность можно в условиях гаража и, в большинстве случаев, без привлечения дополнительной рабочей силы. Для этой цели не потребуется использовать сложные инструменты и оборудование. Специальных знаний также не требуется, но необходима внимательность, ведь только при правильном следовании пошаговым инструкциям можно корректно оценить состояние детали, лишь незначительная часть которой может быть исследована визуально.

Среди наиболее информативных методов выявления утечки выхлопных газов через прокладку в каналы системы охлаждения, являются:

Также может быть подвергнута различным испытаниям головка блоков цилиндров, если перед установкой этой детали есть подозрение на образование микротрещин. Более подробно данные методы обнаружения неисправностей будут изложены далее.

Как определить пробитую прокладку ГБЦ с помощью перчатки, пакета или воздушного шара

Проверка прокладки ГБЦ может осуществляться и использованием подручных средств. Наиболее простым способом определения негерметичности является использование воздушного шара, перчатки или пакета. Обязательным условием успешности диагностического исследования является полная герметичность перечисленных предметов. Работа выполняется в такой последовательности:

Замена прокладки гбц шевроле круз

Если после запуска мотора шарик или иной предмет, установленный на горловину расширительного бачка, начнет увеличиваться в объеме, то это будет говорить о том, что выхлопные газы поступают в систему охлаждения из камеры сгорания.

Данный способ диагностики позволяет определить пробой прокладки только в случае, когда разгерметизация будет располагаться в местах примыкания системы охлаждения к цилиндру.

Как понять, что пробита прокладка ГБЦ с помощью бутылки

С помощью бутылки также можно обнаружить наличие выхлопных газов в системе охлаждения автомобиля. Для выполнения диагностической операции следует подготовить прозрачную емкость, наполненную на 2/3 водой. Затем следует изготовить деревянную затычку для расширительного бачка, с помощью которой можно плотно закрыть горловину. В середине самодельной пробки необходимо сделать отверстие дрелью. Диаметр сверла следует подобрать таким образом, чтобы внутри затычки шланг помещался с небольшим натягом. Плотное прилегание внешней поверхности к горловине также является залогом успешного диагностирования.

Проверка пробоя прокладки с помощью бутылки осуществляется в такой последовательности:

Замена прокладки гбц шевроле круз

Если произошел пробой прокладки в месте нахождения металлической окантовки цилиндров, то попадающие в систему охлаждения газы будут поступать в расширительный бачок, а затем по шлангу в бутылку с водой. Выделение пузырьков из трубки однозначно укажет на прогар внутренней детали двигателя.

Проверка на микротрещины

Часто симптомы, появляющиеся при прогаре прокладки ГБЦ, идентичны ситуациям, когда в головке блока цилиндров появляются микротрещины. Если не проверить эту деталь на герметичность, то заменой прокладки невозможно будет избавиться от технических проблем.

Проверять наличие трещин ГБЦ можно различными способами, большая часть которых доступна каждому владельцу автомобиля. Наиболее информативными методами диагностиками является использование жидкости, магнитного порошка и воздуха под давлением.

Магнитно-порошковая проверка

Данный метод отлично подходит для выявления незначительных по размеру трещин, которые бывает сложно определить на глаз. Для выполнения работы следует заготовить порошок из ферромагнетика. Также понадобятся мощные магниты. Диагностика заключается в размещение магнитов со всех сторон головки блока цилиндров, с последующим рассыпанием на ее поверхности ферромагнетика. Порошок начнет притягиваться к магнитам, поэтому будет находить ближайший путь, который лежит через трещины в материале. По скоплению металлической стружки получится точно определить наличие места разгерметизации.

После использования этого метода диагностики следует как можно тщательнее собрать ферромагнетик. Для этой цели можно также использовать магниты, которые потребуется разместить над поверхностью, на которой была рассыпана стружка.

Замена прокладки гбц шевроле круз

С помощью жидкости

Для визуального определения трещин можно использовать специальную красящую жидкость. Прежде чем приступить к нанесению диагностического состава на головку блока цилиндров, ее поверхность следует тщательно вымыть ацетоном или бензином. Далее работа выполняется в такой последовательности:

При наличии трещин головки блока цилиндров их можно будет легко обнаружить по цветным полосам на поверхности.

Проверка под давлением

Проверка головки блока под давлением может осуществляться двумя способами: с погружением в воду и без погружения. Проведение диагностической операции с помещением ГБЦ в емкость с жидкостью осуществляется в такой последовательности:

Выделение пузырьков на поверхности головки блока цилиндров укажет на наличие негерметичности системы охлаждения.

Аналогичным образом можно провести проверку ГБЦ, но без погружения в жидкость. Достаточно обработать поверхность головки мыльным раствором и подать давление внутрь изделия, чтобы по образовавшимся пузырькам определить место локализации разлома металла.

Замена прокладки гбц шевроле круз

Что делать при пробитии прокладки ГБЦ

Если повреждена главная прокладка в машине, то лучше воздержаться от дальнейшего использования транспортного средства. При эксплуатации машины возможны сильные и частые перегревы мотора, повышенный износ трущихся деталей, увеличение расхода топлива и нестабильная работа автомобиля. В ситуации, когда поломка была обнаружена в гараже можно приступить к немедленному устранению неисправности. Если прогорела прокладка ГБЦ в пути, то ехать далее не следует.

При подозрении на пробитие прокладки в систему охлаждения рекомендуется как можно скорее слить часть антифриза таким образом, чтобы его уровень оказался ниже неисправной детали. Таким образом удастся избежать утечки жидкости в цилиндры и в масляный поддон.

При недостаточном уровне знаний и опыта, замену прокладки ГБЦ лучше доверить профессионалам. Следует заранее договориться со специалистами о времени, когда можно посетить мастерскую. В автосервис транспортное средство следует доставить на эвакуаторе.

Какая прокладка ГБЦ лучше. Правила выбора

От качества материала и соблюдения технологии изготовления детали, будет зависеть продолжительность эксплуатации прокладки головки блока цилиндров. Учитывая сложность операции по замене изделия и высокой вероятности повреждения других деталей двигателя при пробое, запчасть для замены следует подбирать наиболее тщательно. Прокладка ГБЦ может быть изготовлена из металла, асбеста и паронита. Каждый материал имеет свои преимущества и недостатки, поэтому владельцу автомобиля следует подробно изучить свойство каждой разновидности.

Металлические прокладки ГБЦ

Асбестовые прокладка головки блока цилиндров отлично вжимаются в металл с обеих сторон, что позволяет получить идеальные характеристики герметичности. Материал обладает отличными показателями температурной устойчивости и мало изменяется в размерах при нагревании, но его прочность относительно невелика. У этого типа прокладок ГБЦ вокруг цилиндра имеется тонкая металлическая окантовка, которая чаще всего прогорает.

Безасбестовые прокладки головки блока цилиндров

Асбестовые прокладки ГБЦ постепенно вытесняются более современными изделиями из композитных материалов. Преимущество этого материала заключается в отсутствии усадки в процессе эксплуатации, хорошему прилеганию к металлическим поверхностям, возможности выдерживать повышенное давления и температуру.

При выборе новой прокладки ГБЦ после шлифовки головки блока важным критерием является толщина изделия. Вне зависимости от материала, из которого изготовлена деталь, чем большее количество металла было снято при выполнении работ, тем большая высота должна быть у устанавливаемого изделия.

Прокладка ГБЦ является важнейшей деталью двигателя внутреннего сгорания. Своевременная замена детали при прогорании позволит использовать автомобиль сразу после ремонта, но только при условии, что использовалась качественная запчасть, а работа была доверена квалифицированному мастеру.

Замена прокладки ГБЦ Круз / Cruze в автосервисе

Многие владельцы Шевроле Круз удивляются, когда, обратившись в автосервис по поводу ремонта цилиндропоршневой группы или замены каких-либо из ее компонентов, а тут выясняется, что еще требуется и замена прокладки ГБЦ Круз. А ведь ничего удивительного в этом нет, ведь эта операция производится при каждом снятии головки блока цилиндров.

Назначение и конструкция прокладки ГБЦ

Замена прокладки гбц шевроле круз

В отличие от большинства всех сальников и прокладок, имеющихся в автомобиле (а их количество составляет более сотни), рассматривая нами деталь не резиновая и не пластиковая, а металлическая. После того, как она оказывается плотно зажатой между корпусом блока цилиндров и его головкой, она деформируется таким образом, чтобы сделать это соединение герметичным. Собственно, в этом и заключается ее основное назначение. Но металл не обладает высокой пластичностью, поэтому при снятии головки прокладка не принимает изначальную форму и для повторного использования уже не годится.

Так почему бы не изготавливать эту деталь из той же износостойкой резины? Все дело в том, что этот материал не выдержит столь экстремальных условий, в которых приходится работать прокладке ГБЦ: под повышенным давлением, при температуре около сотни градусов, да еще и в химически агрессивной среде. Резина хоть и называется износостойкой, но не до такой же степени. Поэтому рассматриваемые нами детали изготавливают либо из мягких сталей, либо из меди, что предпочтительнее. Правда, медные детали все равно имеют металлический каркас, увеличивающий их прочность и долговечность.

Из-за чего становится нужна замена прокладки ГБЦ Круз?

Итак, на Chevrolet Cruze замена прокладки ГБЦ может потребоваться в трех случаях:

Последствия пробоя прокладки

Неисправность эта хоть и неприятная, но не смертельная и поддается ремонту, как и она сама, так и ее последствия. Но нужно понимать: чем позже будет произведена замена прокладки ГБЦ Шевроле Круз, тем более серьезными окажутся эти последствия. А именно:

Симптомы

Замена прокладки гбц шевроле круз

Как видите, ничего хорошего при пробое прокладки ГБЦ не происходит. По счастью, симптомы, сопутствующие этой неисправности, достаточно яркие, чтобы их мог заметить даже самый неопытный водитель. Помимо падения мощности двигателя это:

Устранение последствий неисправности на Chevrolet Cruze

Замена прокладки гбц шевроле круз

Даже если вы заменили прокладку самостоятельно, все равно лучше показать автомобиль специалисту, чтобы тот проверил состояние поршней и клапанов. Обычно пробой прокладки сказывается на стабильности теплового зазора клапанов и тот требует дополнительной регулировки. Что, опять же, автоматически влечет необходимость повторной замены прокладки ГБЦ. Поэтому и надежнее, и дешевле будет сразу же доверить ремонт неисправного мотора своего автомобиля профессионалам.

Как мы уже говорили, одной из причин пробоя прокладки является качество самой этой детали. Если верить статистике, то более половины случаев этой неисправности происходят именно по этой причине. Отсюда простой вывод: не стоит экономить на этой детали (что, впрочем, в равной степени относится ко всем автозапчастям). Приобретая их непосредственно в автосервисе, вы получаете гарантию и на качество установленных в процессе ремонта машины деталей, и на качество самого ремонта. Тем более, что здесь все необходимые запчасти можно купить без магазинной наценки.

Конечно, работа специалиста – мастера автосервиса – тоже стоит определенных денег. Но и на этом экономить не стоит. Замена прокладки головки блока цилиндров хоть и проста, но требует определенного опыта. Например, закручивать болты крепления головки следует не поочередно до упора, а равномерно. При этом прокладка не перекашивается и плотно ложится между цилиндрами и головкой. Также нельзя эти болты ни затягивать слишком сильно, ни недотягивать. Не забывайте, что некорректная установка этой детали может стать причиной повторной поломки.

ГБЦ Chevrolet Cruze

Замена прокладки гбц шевроле круз

К основным мероприятиям, которые проводят при возникновении проблем с ГБЦ, относят замену и протирку клапанов, замену или шлифовку седел.

Если же имеются какие-либо проблемы с герметичностью, то потребуется установка нового агрегата.

Для проведения ремонтных работ нужны

Перед началом нужно снять давление в системе питания, если манипуляции проводятся сразу после поездки на Шевроле Круз.

Но лучше все делать на холодном двигателе. Удобнее, если машина будет находиться на смотровой яме.

Оцените статью
NewAveo.ru
Добавить комментарий
