Загорелась лампа ESC

Технологии не стоят на месте

Сегодня ездить стало лучше – и шины появились продвинутые, и рули усилителями оснастили. Но главное – на вооружении водителей сегодня есть система курсовой стабилизации, называемая ESP.

Что такое ESP, когда изобрели ее? Почему так долго ее внедряли? Из чего состоит система? Как это работает? Какова роль данного электронного помощника? В каких случаях машина теряет свою курсовую стабильность?

На все эти вопросы вы получите ответы читая статью дальше.

Обладателями иномарок с ESP успели стать уже многие люди, а еще многие желают совершить такую покупку.

И это не удивительно, ведь благодаря действию умной электроники траектория езды автомобиля стабилизируется, а потом сохраняется в нужном параметре.

Чаще всего систему курсовой устойчивости ESP необходимо активировать в критических случаях.

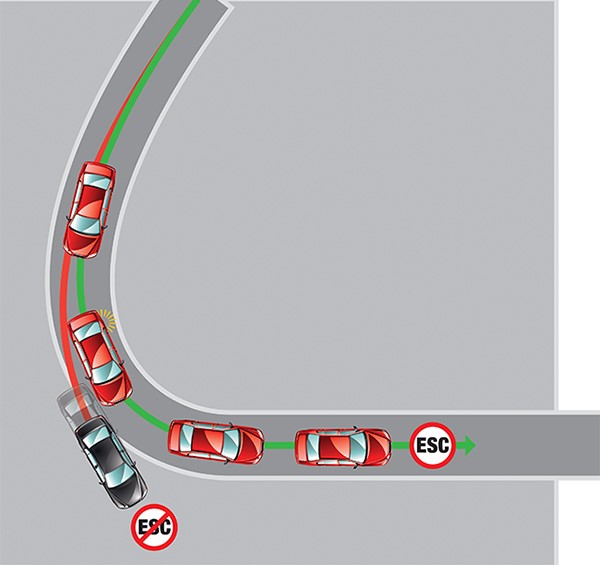

Дополнительные преимущества ESC

Поскольку ESC способен тормозить колеса автомобиля независимо от нажатия педали, она открывает огромный потенциал для реализации и внедрения других различных технологий безопасности. К ним можно отнести и достаточно известную ныне Brake Assist, предназначенную для сокращения тормозного пути, которая распознаёт ситуацию экстренного торможения и оказывает необходимое содействие водителю. А также Hill Hold Control, суть которого заключается в помощи при трогании в гору путём подтормаживания колёс на пару секунд после отпускания педали, чтобы предотвратить откатывание назад. Всё это ещё на несколько шагов приближает тот момент, когда электроника полностью заменит водителя.

Коммерческие автомобили, оснащенные ESC, могут иметь дополнительные датчики, которые измеряют вес и положение груза, и соответственно адаптировать поведение автомобиля под конкретные условия. Это повышает степень участия ESC в управлении автомобилем, поскольку в этом случае появляется даже возможность контроля над сдвигом груза при резком повороте. Данная система также обеспечивает дешевый и эффективный мониторинг давления в шинах, поскольку она измеряет скорость каждого отдельного колеса и может определить, снизилось ли давление в шине, поскольку это повлияет на скорость её вращения.

Помимо этого, не стоит забывать и о том, что данная электронная система позволяет ощутимо снизить показатель среднего расхода топлива за счёт оптимизации режимов работы двигателя и предотвращения затрат энергии при проскальзывании одной из осей. Конечно, обилие электроники существенно усложняет конструкцию автомобиля, повышает его стоимость и приводит к необходимости высококвалифицированного сервисного обслуживания, однако, как показывает история, массовое внедрение какой-либо технологии автоматически приводит к постепенному снижению её цены.

В ряде случаев при неоднородном покрытии (например, крупном щебне) или при движении с малой скоростью по сыпучему песку эта система оказывается неэффективна и даже негативно влияет на параметры работы автомобиля. Поэтому большинство автомобильных инженеров сходится во мнении, что такая полезная опция всё ещё нуждается в доработке, а пока необходимо предусмотреть возможность её деактивации, особенно на спортивных моделях и внедорожниках. Например, VSC от Toyota начинает работать только при достижении скорости 15 км/час.

Подводя итог, можно сказать, что ESP в различных вариациях исполнения предназначена для исправления ошибок недостаточно опытного водителя, чтобы предотвратить катастрофические последствия. Однако для тех, кто предпочитает активную езду и обладает для этого достаточными навыками, электроника снижает удовольствие от вождения, поскольку не позволяет довести ситуацию до критической грани, на которой и достигается управляемый занос, дрифт, прохождение поворотов «веером» и многое другое.

Именно поэтому на ряде моделей, особенно спортивных автомобилей, предусмотрена возможность настройки параметров под индивидуальные особенности владельца и даже отключения этой функции.

Как работает система ESP

Система ESP постоянно в работе, когда заведена машина, в независимости от того, что происходит: разгон, замедление или движение накатом. ESP напрямую связана с антиблокировочной системой ABS, антипробуксовочной системой и блоком управления двигателем, без них она просто не способна функционировать. У системы ESP есть свой электронный блок, он все время считывает сигналы с большого количества различных датчиков и их обрабатывает, причем все время – это до нескольких десятков раз в одну секунду и решение этот блок принимает молниеносно, менее, чем за секунду.

Дополнительные данные на блок приходит с датчиков: ABS, рулевого колеса и давления в тормозной системе. А самая нужная, самая необходимая и важная информация приходит только с 2-х специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (обычно его называют G-сенсор). Эти 2 основных датчика и отслеживают боковое скольжение машины на вертикальной оси, далее оценивают его значимость и посылают сигнал электронному блоку ESP. Система курсовой стабилизации в любое время знает, какая скорость у машины, на сколько градусов повернуто рулевое колесо, какие обороты у мотора, происходит занос или нет, в общем, контролирует машину полностью.

Когда тревожные сигналы приходят с датчиков на блок управления ESP, он сразу сравнивает поведение машины в данный момент со своей программой, и если вдруг данные расходятся, то электронный блок понимает, что это экстремальная ситуация и начинает ее исправлять. Чтобы вернуть машину на правильную траекторию ESP начинает притормаживать одно или два, три, четыре колеса, какое именно колесо или колеса необходимо притормозить система определяет самостоятельно, в зависимости от сложившейся ситуации. Само притормаживание колеса происходит при помощи гидромодулятора ABS, который нагнетает давление в тормозной системе. Так же система может понизить крутящий момент путем подачи меньшего количества топлива, используя блок управления двигателем.

Рассмотрим ситуацию, допустим Вы проходите поворот на огромной скорости и, в следствии, скользкого дорожного покрытия машину начинает заносить, что же начинает происходить в этот момент? В этот момент на блок управления двигателем подается команда, что надо уменьшить подачу топлива, для снижения крутящего момента, сказано-сделано, крутящий момент уменьшили, но бывает, что и этого не хватает для стабилизации машины, тут то и происходит подтормаживание колес при помощи ABS. Принцип работы системы ESP, как видите достаточно простой и понятный. Так же, если на автомобиле установлена автоматическая трансмиссия с электронным управлением, то система ESP может переключать передачу вниз или даже включать, так называемый “зимний” режим, если конечно он есть у коробки. На картинке ниже показано, как поведет себя автомобиль на скользком покрытии с системой ESP и без нее во время внезапного объезда какого-либо препятствия на дороге в повороте. В данной ситуации препятствие стали дорожные работы и Вы можете сказать, что такое редко бывает, может это и так, но есть и другие похожие ситуации, например, выбежит лось на дорогу или резко выедет машина, поэтому готовым нужно быть ко всему.

Онлайн-автоцентр «Атлант-М»

с гарантийным обслуживанием в официальных сервисных центрах.

Более 300 автомобилей с пробегом

прошедших юридическую и техническую проверку.

Тест-драйв понравившегося авто

Запись в несколько кликов!

Выгодные условия покупки

Кредит, лизинг, trade-in и еженедельные акционные предложения

Отключение системы ESC

Если система динамической стабилизации «мешает» водителю при управлении автомобилем, то ее можно отключить. Обычно для этих целей есть специальная кнопка на приборной панели. ESC рекомендуется отключать в следующих случаях:

Система курсовой устойчивости

Система курсовой устойчивости (другое наименование — система динамической стабилизации) предназначена для сохранения устойчивости и управляемости автомобиля за счет заблаговременного определения и устранения критической ситуации. С 2011 года оснащение системой курсовой устойчивости новых легковых автомобилей является обязательным в США, Канаде, странах Евросоюза.

Система позволяет удерживать автомобиль в пределах заданной водителем траектории при различных режимах движения (разгоне, торможении, движении по прямой, в поворотах и при свободном качении).

В зависимости от производителя различают следующие названия системы курсовой устойчивости:ESP (Electronic Stability Programme) на большинстве автомобилей в Европе и Америке;ESC (Electronic Stability Control) на автомобилях Honda, Kia, Hyundai;DSC (Dynamic Stability Control) на автомобилях BMW, Jaguar, Rover;DTSC (Dynamic Stability Traction Control) на автомобилях Volvo;VSA (Vehicle Stability Assist) на автомобилях Honda, Acura;VSC (Vehicle Stability Control) на автомобилях Toyota;VDC (Vehicle Dynamic Control) на автомобилях Infiniti, Nissan, Subaru.

Устройство и принцип действия системы курсовой устойчивости рассмотрены на примере самой распространенной системы ESP, которая выпускается с 1995 года.Устройство системы курсовой устойчивостиСистема курсовой устойчивости является системой активной безопасности более высокого уровня и включает антиблокировочную систему тормозов (ABS), систему распределения тормозных усилий (EBD), электронную блокировку дифференциала (EDS), антипробуксовочную систему (ASR).

Система курсовой устойчивости объединяет входные датчики, блок управления и гидравлический блок в качестве исполнительного устройства.

Входные датчики фиксируют конкретные параметры автомобиля и преобразуют их в электрические сигналы. С помощью датчиков система динамической стабилизации оценивает действия водителя и параметры движения автомобиля.Используются в оценке действий водителя датчики угла поворота рулевого колеса, давления в тормозной системе, выключатель стоп-сигнала. Оценивают фактические параметры движения датчики частоты вращения колес, продольного ускорения, поперечного ускорения, скорости поворота автомобиля, давления в тормозной системе.

Блок управления системы ESP принимает сигналы от датчиков и формирует управляющие воздействия на исполнительные устройства подконтрольных систем активной безопасности:впускные и выпускные клапаны системы ABS;переключающие и клапаны высокого давления системы ASR;контрольные лампы системы ESP, системы ABS, тормозной системы.

В своей работе блок управления ESP взаимодействует с системой управления двигателем и автоматической коробки передач (через соответствующие блоки). Помимо приема сигналов от этих систем блок управления формирует управляющие воздействия на элементы системы управления двигателем и АКПП.

Для работы системы динамической стабилизации используется гидравлический блок системы ABS/ASR со всеми компонентами.

Принцип работы системы курсовой устойчивостиОпределение наступления аварийной ситуации осуществляется путем сравнения действий водителя и параметров движения автомобиля. В случае, когда действия водителя (желаемые параметры движения) отличаются от фактических параметров движения автомобиля, система ESP распознает ситуацию как неконтролируемую и включается в работу.

Подтормаживание колес производится путем включения в работу соответствующих систем активной безопасности. Работа при этом носит циклический характер: увеличение давления, удержание давления и сброс давления в тормозной системе.

Изменение крутящего момента двигателя в системе ESP может осуществляться несколькими путями:изменением положения дроссельной заслонки;пропуском впрыска топлива;пропуском импульсов зажигания;изменением угла опережения зажигания;отменой переключения передачи в АКПП;перераспределением крутящего момента между осями (при наличии полного привода).

Система, объединяющая систему курсовой устойчивости, рулевое управление и подвеску носит название интегрированной системы управления динамикой автомобиля.

Дополнительные функции системы курсовой устойчивостиВ конструкции системы курсовой устойчивости могут быть реализованы следующие дополнительные функции (подсистемы): гидравлический усилитель тормозов, предотвращения опрокидывания, предотвращения столкновения, стабилизации автопоезда, повышения эффективности тормозов при нагреве, удаления влаги с тормозных дисков и и др.Все перечисленные системы, в основном, не имеют своих конструктивных элементов, а являются программным расширением системы ESP.

Система предотвращения опрокидывания ROP (Roll Over Prevention) стабилизирует движение автомобиля при угрозе опрокидывания. Предотвращение опрокидывания достигается за счет уменьшения поперечного ускорения путем подтормаживания передних колес и снижения крутящего момента двигателя. Дополнительное давление в тормозной системе создается с помощью активного усилителя тормозов.

Система предотвращения столкновения (Braking Guard) может быть реализована в автомобиле, оснащенном адаптивным круиз-контролем. Система предотвращает опасность столкновения с помощью визуальных и звуковых сигналов, а в критической ситуации — путем нагнетания давления в тормозной системе (автоматического включения насоса обратной подачи).

Система стабилизации автопоезда может быть реализована в автомобиле, оборудованным тягово-сцепным устройством. Система предотвращает рыскание прицепа при движении автомобиля, которое достигается за счет торможения колес или снижения крутящего момента.

Система повышения эффективности тормозов при нагреве FBS (Fading Brake Support, другое наименование — Over Boost) предотвращает недостаточное сцепление тормозных колодок с тормозными дисками, возникающее при нагреве, путем дополнительного увеличения давления в тормозном приводе.

Система удаления влаги с тормозных дисков активируется на скорости свыше 50км/ч и включенных стеклоочистителях. Принцип работы системы заключается в кратковременном повышении давления в контуре передних колес, за счет чего тормозные колодки прижимаются к дискам и происходит испарение влаги.

Схема системы курсовой устойчивости ESP (рис. в низу)

1компенсационный бачок2вакуумный усилитель тормозов3датчик положения педали тормоза4датчик давления в тормозной системе5блок управления6насос обратной подачи7аккумулятор давления8демпфирующая камера9впускной клапан переднего левого тормозного механизма10выпускной клапан привода переднего левого тормозного механизма11впускной клапан привода заднего правого тормозного механизма12выпускной клапан привода заднего правого тормозного механизма13впускной клапан привода переднего правого тормозного механизма14выпускной клапан привода переднего правого тормозного механизма15впускной клапан привода заднего левого тормозного механизма16выпускной клапан привода заднего левого тормозного механизма17передний левый тормозной цилиндр18датчик частоты вращения переднего левого колеса19передний правый тормозной цилиндр20датчик частоты вращения переднего правого колеса21задний левый тормозной цилиндр22датчик частоты вращения заднего левого колеса23задний правый тормозной цилиндр24датчик частоты вращения заднего правого колеса25переключающий клапан26клапан высокого давления27шина обмена данными

Схема системы курсовой устойчивости ESP

Входными датчиками осуществляется фиксация конкретных параметров автомобиля, преобразовывая данные параметры в электрические сигналы. При помощи данных датчиков, технологией динамической стабилизации осуществляется оценка действий водителя, а также параметров движения транспортного средства.

Датчики ESP включают в себя

Блок управления ESP осуществляет приём сигналов от датчиков, и производит формирование управляющего воздействия касательно исполнительного устройства подконтрольных систем активной безопасности:

Во время работы осуществляется взаимодействие блока управления ESP, блока управления систем управления двигателем, а также блока управления автоматической КП. Кроме приёма сигналов, от данных систем, блок управления осуществляет формирование управляющих воздействий, при помощи двигателя, а также автоматической коробки передач на элементы системы управления.Работа динамической стабилизации обеспечивается гидравлическим блоком ABS/ASR, совместно со всеми компонентами.

Дополнительные функции в системе динамической стабилизации

Электронный контроль устойчивости транспортного средства обладает следующими дополнительными функциями, а точнее системой:

Данные системы не имеют практически своих конструктивных элементов. Они представляют собой программные расширения ESP.

Достоинства ESP и ABS:

Особенности автомобильных систем ESP и ESC

Каждый новый автомобиль, проданный в Европе с 2014, должен быть оснащён электронной системой стабилизации, но далеко не все автовладельцы знают, чем отличаются ESP и ESC, а также на что влияет выбранный вариант.

ESC (или ESP) многими рассматривается как одно из величайших достижений в области автомобильной безопасности и автоспорта в частности. Принципиальное отличие системы стабилизации от таких традиционных элементов пассивной безопасности как ремни и подушки заключается в том, что они предназначены для спасения жизни, а также сохранения здоровья водителя и пассажира при аварии, а вот ESC (или ESP) используются для предотвращения ДТП.

Для справки, ESC расшифровывается как Electronic Stability Control (Электронный Контроль Устойчивости), а ESP – Electronic Stability Program (Электронная Программа Стабилизации). Фактически, цели у обеих совпадают, а исследования и проверка опытным путём наглядно доказывают их эффективность. По мнению британских специалистов, которые основывались на статистических данных, оснащение автомобиля ESP помогает снизить риски серьёзного транспортного происшествия на 25%. В то же время шведские исследователи склонны полагать, что данная система активной безопасности помогает на 35% уменьшить вероятность попадания в аварию со смертельным исходом при плохих погодных условиях.

Это мрачная перспектива, которая, тем не менее, должна подвергаться тщательному анализу, именно поэтому в Европе на законодательном уровне закрепили обязательное оснащение всех новых автомобилей ESP. Такая инициатива была реализована в 2014 году, до этого момента столь важная система входила лишь в список дополнительного оборудования, доступного достаточно дорогим моделям. При этом прообраз данной электронной системы был запатентован ещё в 1959 году, а реализовать её на массовой серийной модели удалось только к 1994 году.

Применение

В Канаде, США и странах Европейского союза с 2011 года система курсовой устойчивости обязательно устанавливается на все легковые автомобили. Отметим, что названия системы различаются в зависимости от производителя. Аббревиатура ESC применяется на автомобилях Kia, Hyundai, Honda; ESP (Electronic Stability Programme) – на многих машинах Европы и США; VSC (Vehicle Stability Control) на автомобилях Toyota; система DSC (Dynamic Stability Control) на машинах Land Rover, BMW, Jaguar.

Система динамической стабилизации – это отличный помощник на дороге, особенно для неопытных водителей. Не стоит забывать, что возможности электроники также не безграничны. Система во многих случаях существенно снижает вероятность аварии, однако водителю никогда не стоит терять бдительность.

Как работает электронный контроль устойчивости?

ESC – это не отдельная система, а комбинация антипробуксовочной системы автомобиля и ABS.

Свою работу он выполняет с помощью ряда интеллектуальных датчиков:

Все эти датчики предоставляют ESC достаточно данных, чтобы предпринять соответствующие действия по восстановлению контроля водителя. Это достигается путем торможения соответствующих колес и, при необходимости, снижения мощности двигателя. ESC срабатывает мгновенно и иногда даже может остаться незамеченным водителем.

Кроме того, если водитель предпринимает действия, система подстраивается под естественную реакцию водителя. Но водитель по-прежнему контролирует автомобиль.

Может ли система ESP мешать водителю?

На самом деле для опытных водителей, которые любят ездить на пределе своих возможностей (хотя обычно это гонщики на гоночных треках, но бывают и исключения), система курсовой устойчивости может мешать. Мешать она может в ситуации, если для того, чтобы вытянуть машину из заноса необходимо дать много газу, а электронная система просто не дает этого сделать, по программе она не подает много топлива и уменьшает крутящий момент, который так нужен в этот момент. Для таких водителей в большинстве современных машинах есть кнопка отключения системы ESP, хотя бывает и не кнопка, бывает, что нужно провести целый ряд действий для ее отключения.

Так же есть ESP, которые срабатывает не мгновенно, а с маленькой задержкой, давая тем самым водителю немного пошалить на дороге. Конечно, если Вы не гонщик и не слишком опытный водитель, то систему курсовой устойчивости лучше не отключать, безопасность на дороге превыше всего, сами понимаете. С системой ESP можно чувствовать себя на дороге уверенно, куда Вы выворачиваете руль туда машина и едет, хоть ему и придется для этого много чего сделать, но не стоит забывать о том, что данная система не волшебная и обмануть законы физики невозможно, поэтому не нужно лишний раз рисковать. Посмотрев видео ниже, Вы можете увидеть, как ведет себя автомобиль с включенной и отключенной системой ESP

Оценка и выкуп

Оформляем сделку и перечисляем деньги за авто в течение 24 часов

Удобно

3 программы продажи авто (выкуп, комиссия, trade-in)

Надежно

Юридическая и финансовая безопасность сделки на 100%

Системы электронного контроля устойчивости производятся:

Преимущества и недостатки системы

Рассмотрим плюсы и минусы использования системы динамической стабилизации. Преимущества ESC:

Нужен ли электронный контроль устойчивости?

Данные и статистика подтверждают преимущества наличия ESC в транспортных средствах и предотвращения аварий.Технология активной безопасности, такая как ESC, согласно данным Road Safety Fact.eu, «может полностью предотвратить несчастные случаи или, по крайней мере, активно помочь водителю уменьшить воздействие аварийной ситуации».

Одно регулярно цитируемое исследование Университета Лафборо показывает, что риск попасть в аварию снизился на 25%. Другое исследование предполагает, что ESC более эффективен в сокращении некоторых типов множественных ДТП.

Функция HHC

Предотвращает скатывание автомобиля при трогании на подъёме. При остановке на подъёме с уклоном более 4% удерживайте нажатой педаль тормоза с усилием, достаточным для обеспечения неподвижности автомобиля. При последующем отпускании педали тормоза и нажатии педали акселератора функция HHC сохраняет давление в гидравлическом приводе тормозов до момента трогания, но в течение не более 2 секунды, что предотвращает скатывание автомобиля.

Срабатывание HHC сопровождается характерным шумом исполнительных механизмов. HHC не работает при использовании стояночного тормоза, открыты двери водителя или неисправности ESC.

Напомним, другие обзоры автомобилей Лада можно найти в этой категории.

Каковы преимущества электронного контроля устойчивости?

Было проведено множество исследований для определения эффективности системы контроля устойчивости.

По данным Европейской обсерватории безопасности дорожного движения (ERSO) автомобили с ESC:

Благодаря своей высокой эффективности и пользе для водителей Европейская программа оценки новых автомобилей (Euro NCAP) добавила ESC в свои тесты безопасности в 2009 году.

Это означает, что автомобили, не оборудованные ESC, не могут иметь наивысший 5-звездочный рейтинг безопасности.

Устройство динамической стабилизации

Она представляет сбой систему активной безопасности, обладающая высоким уровнем.

Как работают ESP и ESC

При таком количестве электронных систем, устанавливаемых в автомобиле, каждая из которых имеет собственную аббревиатуру, многие автовладельцы совершенно не понимают, в чём заключается принципиальное отличие между ними. Ещё больше усложняет ситуацию то, что для обозначения близких по назначению средств активной безопасности используются разные названия, которые в большинстве случаев определяются самим производителем.

Так, ESP (Electronic Stability Program) может быть известна как ESC (Electronic Stability Control), VSC (Контроль Устойчивости Автомобиля или система курсовой устойчивости), VSA (Vehicle Stability Assist – Система Курсовой Стабилизации) или DSC (Dynamic Stability Control – Система Динамического Контроля Устойчивости). Некоторые автопроизводители используют собственные «бренды» для продвижения ESP, поэтому вы можете столкнуться, например, с DSTC (Dynamic Stability and Traction Control) от Volvo или PMS (Porsche Stability Management) от Porsche.

Итак, теперь мы определились с возможными вариантами названий, давайте посмотрим, как работает ESP.

Функция EBD

Система распределения тормозных усилий — продолжение развития системы ABS. Принципиальное отличие системы от базовой ABS в том, что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.

EBD обеспечивает оптимальное соотношение тормозных сил передних и задних колес автомобиля при нерегулируемом ABS торможении и при неисправности ABS. Индикация состояния EBD осуществляется сигнализатором «Отказ тормоза». Сигнализатор загорается красным светом при включении зажигания и после запуска двигателя гаснет (режим самотестирования).

Предупреждение! Одновременное загорание сигнализаторов «ABS» и «Отказ тормоза», за исключением режима самотестирования при включении зажигания, свидетельствует о неисправности ABS и EBD. В этом случае при торможении возможна преждевременная блокировка задних колес и опасный занос автомобиля. Неисправность должна быть устранена у дилеров как можно быстрее.

Добавление третьего элемента безопасности к ABS и противобуксовочной системе

Для того, чтобы появилась возможность оснащения вашего автомобиля системой ESP, он должен быть оборудован ABS (антиблокировочная тормозная система) и TCS (Traction Control System – противобуксовочная система) В простейшем случае два этих элемента активной безопасности предназначены для того, чтобы улучшить управляемость и предсказуемость, а также сохранять контроль над автомобилем при торможении и ускорении соответственно, поэтому их вмешательство в процесс управления сводится лишь к контролю линейного ускорения.

ESP дополняет их и вносит третье контролируемое измерение, поскольку она отвечает за перемещение автомобиля в перпендикулярном траектории движения направлении, в котором и возникают такие явления как недостаточная или избыточная поворачиваемость – занос. В более продвинутых версиях она находится в постоянном взаимодействии и с электронным блоком управления двигателем, чтобы максимально повысить эффективность своей работы.

Согласно статистическим данным, ESP может предотвратить до 80% заносов, что является отличным показателем, особенно на фоне того, что около 40% аварий происходит именно из-за этого явления. Тем не менее, стоит вспомнить слова Скотти из фильма Стартрек: «Вы можете изменить законы физики!». Конечно, возможности систем активной безопасности не безграничны и об этом не стоит забывать. Если водитель перешагнёт тот рубеж, когда потеря контроля над автомобилем неизбежна, ни одна из существующих ныне систем не позволит предотвратить серьёзные последствия.

Можно ли отключать ESC

Как это ни странно, но ESC может даже мешать водителю. В принципе, её можно деактивировать посредством специальной клавиши, расположенной на панели приборов. Специалисты рекомендуют прибегнуть к нейтрализации системы при таких обстоятельствах: при тестировании машины на испытательном стенде; во время раскачивания авто, увязшего в снежном либо грязевом месиве; когда применяются цепи противоскольжения; при езде по песку, траве и т. п.; когда на авто установлены колёса, отличающиеся между собой по диаметру.

Достоинства ESC: помогает водителю удерживать транспортное средство в пределах нужной траектории; удаляет влагу с дисков тормозов; повышает эффективность тормозов во время перегрева; является ГУ тормозов; стабилизирует автопоезд; предупреждает опрокидывание; предупреждает столкновение.

Минусы ESC: в некоторых случаях возникает необходимость деактивации системы; неэффективно функционирует на повышенных скоростных режимах и при небольшом радиусе поворота. Преимущества ESC обеспечивают такие её программные расширения:

1. ROP — так именуется система, предотвращающая опрокидывание машины. При возникновении угрозы она придаёт авто устойчивости. Сам процесс осуществляется посредством снижения поперечного ускорения из-за подтормаживания фронтальных колёс, а также из-за уменьшения тяги ДВС. Походу всего этого действа, в тормозной системе через активный тормозной усилитель будет образовываться дополнительное давление.

2. Braking Guard — эта технология была разработана инженерами для избежания столкновения, а реализоваться она может только в сочетании с адаптивным круиз-контролем. Оповещение об опасности возникновения аварийной ситуации происходит посредством визуальных и звуковых сигналов. Во время возникновения критической обстановки параллельно осуществляется нагнетание в тормозах. По этой причине нагнетатель обратной подачи будет отключаться в автоматическом режиме.

3. Fading Brake Support — повышает эффективность функционирования тормозной системы во время перегрева. Таким образом, предотвращается неполноценное сцепление колодок с поверхностью тормозного диска. Недостаточное сцепление возникает из-за перегрева рабочих элементов системы, а нейтрализуется это путём дополнительного нагнетания давления в тормозах.

4. Система, стабилизирующая автопоезд — реализуется на транспортном средстве, в распоряжении которого тягово-сцепное устройство. В обязанности этого средства входит предотвращение «виляния» прицепного устройства походу движения. Для достижения подобного эффекта система притормаживает колёса и понижает тягу ДВС. 5. Система нейтрализации влаги на тормозных дисках. Устройство задействуется, когда стрелка спидометра проходит отметку 50 км/ч, и при активированных стеклоочистителях. Суть в том, чтобы кратковременно повышать давление на фронтальной оси. Так, колодки будут прижиматься к дискам и влага при этом испаряется. Заключение Без сомнений, ESC является превосходным подспорьем для неопытных автовладельцев, но и бывалым «асам» она как минимум не помешает. Но в то же время никогда не нужно забывать о том, что возможности электроники также имеют свои пределы. Во многих случаях ESC реально предотвращает аварийные ситуации, однако, водителю любой квалификации не стоит ни в коем случае полагаться только на неё и притуплять свою бдительность.

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

Устройство ESP и ESC

Система динамической стабилизации охватывает возможности более простых систем, таких как ABS, TCS, EBD, и EDS. Чтоб лучше разобраться нужно воспользоваться электрической схемой.

Если рассматривать по отдельности, то ABS (антиблокировочная тормозная система) предназначена для предотвращения блокировки тормозной системы. Благодаря ей даже у самого неопытного водителя останется возможность управлять машиной. Даже если водитель начал экстренное торможение, если к примеру неожиданно появилось препятствие на дороге, в таком случае, водитель инстинктивно нажмёт на педаль тормоза, машина при этом не уйдет в занос. Если в автомобиле не предусмотрена система ABS следует практиковать прерывистое торможение.

Схема ESP и ESC

ABS контролирует вращение всех колес, сохраняя требуемое сцепление с дорожным покрытием или асфальтом, когда это требуется.

TCS (система контроля тяги) — предназначена для предотвращения пробуксовки колес машины. TCS работает следующим образом: электронные датчики, контролируют и регистрируют положение колес. Также, контролю подвергается угловая скорость и проскальзывание колес, вернее их степень. Если зафиксирована потеря сцепления с асфальтом или другим дорожным покрытием, или обнаружена пробуксовка, TCS максимально быстро устраняет этот факт.

EBD (электронная система распределения тормозных усилий) — распределяет тормозные усилия в момент торможения. EBD отличается от ABS тем, что способна помогать водителю в постоянном управление автомобилем, не только в моменте резкого, экстренного торможения.

Основными задачами EBD являются: снизить риски и вероятности заноса при непредвиденном торможении, сохранить курсовую устойчивость используя боковые силы, и определить степень проскальзывания колес машины.

EDS (электронная блокировка дифференциала) — предназначена для блокировки дифференциалов при участии электронных датчиков и предотвращает пробуксовку колёс автомобиля. EDS работает в скоростном диапазоне до 80 км/ч. В случае если EDS зафиксировала проскальзывание одного из колес, то происходит притормаживание скользящего колеса. На подтормаживающем колесе увеличивается крутящий момент. Из-за того, что колеса соединены дифференциалом, крутящий момент передаётся на соседнее.

Так можно наверное догадаться EDS построена на базе ABS. Отличие в том, что в EDS есть возможность создания давления в тормозной системе. Создаётся давление самостоятельно.

В систему ESP и ESC также входят следующие компоненты:

Электронная система контроля устойчивости автомобиля

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 января 2018 года; проверки требуют 17 правок.

Электронный контроль устойчивости (англ. Electronic Stability Control, ESC; ЭКУ) или динамическая система стабилизации автомобиля — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Принцип работы системы

Разберем принцип работы ESC на примере системы курсовой устойчивости ESP (Electronic Stability Programme) от компании Bosch, которая устанавливается на автомобили с 1995 года.

Самое важное для ESP – это правильно определить момент наступления неконтролируемой (аварийной) ситуации. Во время движения система стабилизации непрерывно сопоставляет параметры движения автомобиля и действия водителя. Система начинает работать, если действия человека за рулем становятся отличными от фактических параметров движения машины. Например, резкий поворот руля на большой угол.

Система активной безопасности может стабилизировать движение автомобиля несколькими способами:

Система курсовой устойчивости не дает автомобилю уйти за пределы заданной траектории поворота. Если датчиками фиксируется недостаточная поворачиваемость, то ESP осуществляет притормаживание заднего внутреннего колеса, а также меняет крутящий момент двигателя. Если выявлена избыточная поворачиваемость, то система притормаживает переднее наружнее колесо, а также варьирует крутящий момент.

Чтобы подтормаживать колеса, ESP использует систему ABS, на базе которой она построена. Цикл работы включает три стадии: повышение давления, поддержание давления, сбрасывание давления в тормозной системе.

Крутящий момент двигателя изменяется системой динамической стабилизации следующими способами:

Впервые системы электронного контроля устойчивости, схожие по принципу действия с современными автомобильными, появились в 1960-х годах в авиации, где обеспечивали устойчивость самолета при пробеге по взлетно-посадочной полосе при посадке или прерванном взлете. Одним из первых такую систему получил англо-французский сверхзвуковой лайнер Concorde по причине высокой посадочной скорости и высокого положения центра масс.

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes Benz и Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «» (ESP).

История Mercedes-Benz А-класса

Система ESC была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» («лосиный» тест, объезд препятствия).

В Европе разразился скандал; продажи автомобилей Mercedes Benz А-класса были приостановлены, уже проданные машины — отозваны для устранения недостатков. Перед инженерами компании встала задача: как, не перепроектируя заново автомобиль и сохранив его потребительские качества, решить проблему повышения устойчивости. Эта задача была решена в значительной степени за счет установки с февраля 1998 года соответствующим образом настроенной системы ESC.

Главный контроллер ESC — это два микропроцессора, каждый из которых имеет по 56 КБ памяти. Система позволяет считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес с 20-миллисекундным интервалом. Помимо А-класса, система ESP является стандартным оборудованием для Mercedes S-класса, E-класса и других. На автомобилях фирмы Daimler-Chrysler применяются системы ESC от лидера в данной области — фирмы Bosch. Системы ESC производства Bosch используют также фирмы Alfa-Romeo, BMW, Volkswagen, Audi, Porsche и другие.

Фактически именно случай с Mercedes-Benz A-класса проторил дорогу повсеместному внедрению электронного контроля устойчивости на европейских автомобилях.

Функция ESC и TC

После пуска двигателя ESC и TC включаются автоматически.

Для отключения ESC и TC при движении в тяжелых дорожных условиях (грязь, песок, глубокий снег) нажмите и удерживайте в нажатом положении в течение 0,5–1 секунды кнопку выключателя «ESC». Отключение функций действует только при скорости автомобиля менее 50 км/ч. Включение функций производится кратковременным нажатием кнопки выключателя «ESC» или автоматически при достижении скорости 50 км/ч.

Срабатывание ESC и TC сопровождается характерным шумом исполнительных механизмов. Срабатывание ESC и TC свидетельствует о достижении предела сцепления шин с дорожным покрытием. Во избежание потери управления над автомобилем Вы должны приспособить свой стиль вождения к действительным дорожным условиям.

Индикация состояния ESC и TC осуществляется сигнализаторами «ESC» и «ESC OFF». Сигнализаторы загораются жёлтым светом при включении зажигания и после запуска двигателя гаснут (режим самотестирования). Срабатывание ESC и TC сопровождается миганием сигнализатора «ESC». При отключённых с помощью выключателя «ESC» функциях сигнализатор «ESC OFF» горит постоянным светом.

Внимание! Во всех других случаях загорание сигнализатора «ESC» свидетельствует о неисправности ESC и TC, устранение которой необходимо проводить только у дилеров.

Внимание! Во избежание ограничения работоспособности ABS, EBD, ESC и TC не устанавливайте на автомобиль шины разной размерности.

Навигация по записям

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но вдобавок ЭКУ требует наличия таких компонентов, как датчик положения руля и МЭМС гироскоп, следящий за реальным поворотом автомобиля. При несоответствии показаний гироскопа показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESC в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путём притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESC в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESC снижает обороты двигателя.

Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESC самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESC — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, система стабилизации не поможет.

В каких автомобилях есть ESC?

Большинство автомобилей оснащены ESC в стандартной комплектации, но другие имеют ее в качестве дополнительной опции. Если вы собираетесь купить автомобиль и хотите узнать, в каких автомобилях есть система стабилизации, стоит дважды проконсультироваться с продавцом. Или вы можете проверить сайт производителя.

Хотя эта система широко известна как электронный контроль устойчивости, многие производители автомобилей придумывают для нее собственные названия:

К сожалению, вы не можете установить ESC, если в вашем автомобиле его нет, поскольку система установлена ​​и адаптирована к характеристикам каждой модели.

В чем разница между ESC и ESP?

Между программой электронной стабилизации (ESP) и ESC нет никакой разницы, кроме названия. Оба они предлагают одинаковые функции безопасности.

Безопасно ли ехать с выключенным ESC?

Не следует выключать ESC, особенно на дорогах общего пользования. Это считается опасным.

Что мне делать, если электронный контроль устойчивости выходит из строя?

Это сложная система, в которой для эффективной работы используется множество различных датчиков. Вот почему довольно много вещей может пойти не так.

Иногда индикатор ESC или ESP может мигать при движении по скользкой поверхности, что свидетельствует о его работе.

Если индикатор контроля устойчивости загорается без причины, это может быть один из любого количества компонентов. Лучше всего немедленно проверить это у квалифицированного механика.

Вы по-прежнему можете продолжать движение, но система стабилизации может не работать. Это означает, что вам придется проявлять особую осторожность при движении по скользкой дороге и прохождении поворотов на высокой скорости.

Второе название данной системы курсовой устойчивости (СКУ) – система динамической стабилизации или третье — электронный контроль устойчивости (ЭКУ), на английском звучит как Electronic Stability Control (ESC).

Необходимо отметить, что данная технология предназначена для осуществления сохранения устойчивости во время движения автомобиля, а также управляемости машины, благодаря благовременному определению, а также устранению критической ситуации. Начиная с 2011 года в США, Канаде и странах Евросоюза является обязательным условием, оснащение новых легковых автомобилей системой курсовой устойчивости.
