Установка 2 дин магнитолы на Шевроле Нива (ВАЗ 2123)

1. Самостоятельная установка магнитолы с нестандартным подключением для Шевроле Нивы

Решился наконец на установку магнитолы. Были куплены 2 комплекта колонок Focal 130 A1 SG и магнитола Pioneer X9600BT — вышло около 15 килорублей

На данный момент я не стал подключать к аудиосистеме твиттеры — не хотелось этим заниматься на холоде, да и не решил ещё где они будут стоять. Поэтому об установке твиттеров будет отдельный пост. Колонки будут установлены в штатные места и подключены к проводам аудиоподготовки.

Работы с колонками показаны на левой стороне машины, на правой всё аналогично. Начать лучше с задних колонок, с ними меньше возни. Поддеваем защёлку и открываем сетчатую крышку установочного места.

снимаем крышку под динамик в багажгике

Заднее установочное место

Открываем обивку в районе фонаря и ищем провода аудиоподготовки, которые примотаны скотчем к стенке. Выводим их к динамику. Крепим динамик саморезами к пружинным скобам

Крепление для динамика

Подключаем провода и ставим крышку на место

Так выглядит крепёж снизу

Аналогично делаем другую сторону.

Теперь займёмся передними динамиками. Звёздочкой Т20 откручиваем 3 винта крепления кармашка двери и убираем его

Снимаем кармашек двери

Вырезаем полиэтилен и откручиваем той же отвёрткой винт, в одном из отверстий под динамик. В этом отверстии скоба для самореза уже стоит, это хорошо 🙂 В остальные 3 отверстия вставляем скобы из комплекта колонок

Вырезаем полиэтилен. Одна крепёжная скоба уже есть

Мои колонки оказались чуть шире отверстия, вырезанного в пластике двери, пришлось немного срезать пластик строительным ножом. Нащупываем внутри двери провода аудиоподготовки, подключаем к динамику. Когда всё готово можно вставлять динамик и крепить его саморезами из набора. Четвёртый саморез я оставил тот, что стоял здесь раньше.

Крепим динамик в передней двери

Можно ставить кармашек двери на место.
Аналогично делаем другую дверь.

Теперь можно заняться головным устройством. Вытаскиваем ячейку-заглушку магнитолы, для чего можно сжать её у середины двумя пальцами и она легко вылезет. Нащупываем и разматываем скотч, к которому прилеплены ISO-колодки магнитолы и разъём антенны.

Поскольку на шевике замок зажигания не имеет положения ACC, то линии питания магнитолы (жёлтый и красный провод) объединены перемычкой. Это не очень удачное решение, так как у многих магнитол подача даже на выключенное устройство напряжения на красный провод питания может привести к разряду аккумулятора за ночь. Поэтому я решил немного переделать схему подключения магнитолы. В моём варианте напряжение на красный провод питания подаётся при включенном зажигании, а чтобы можно было слушать магнитолу без ключа — я добавил маленький выключатель, который можно включить, например, на стоянке или на природе. В повседневных поездках такая схема мне очень удобна.

Итак, приступим:
Сначала я припаял кусок двухжильного провода к маленькому выключателю, контакты заизолировал термоусадкой.

Выключатель для работы магнитолы без ключа

Ищем подходящее место для выключателя. Я пристроил его между прикуривателем и регулятором зеркал. Снимаем размеры, вырезаем строительным ножом отверстие под выключатель. Вырезать лучше на снятой консоли. Получилось как то так:

Выключатель разместился здесь

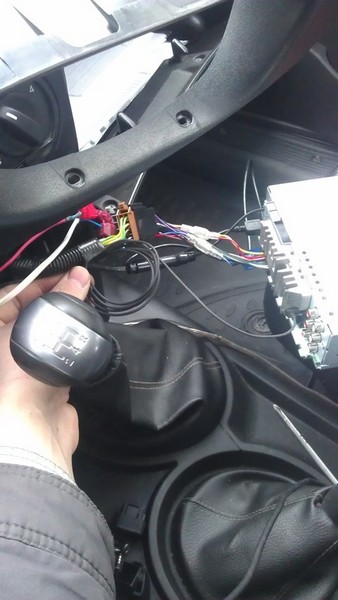

Подключаем переходную колодку магнитолы к колодкам автомобиля.
Разрезаем коричневый провод, объединяющий 4 и 7 контакт на колодке питания магнитолы. Причём режем не по середине, а ближе к 7 контакту

Разрезаем перемычку между контактами 4 и 7

По идее, на контакт 4 должно приходить постоянное напряжение +12В, но ДжиЭмАвтоваз почему-то подвёл его к контакту 7, а оттуда пустил на 4 контакт, поэтому, чтобы больше ничего не резать, на переходной колодке магнитолы подключаем красный и жёлтый провода крест-накрест, чтобы получилось правильно. (О такой ситуации даже написано в инструкции по установке магнитолы)

Подключаем провода питания магнитолы крест-накрест

Вставляем рамку магнитолы в гнездо и крепим её, загибая усики в четырёх местах, не забыв продеть в неё все провода

Вставляем и крепим рамку магнитолы

При помощи зажимов скотч-лок прикрепляем провода от нашего выключателя к 4 и 7 контактам колодки машины. При этом нужно оставить кусочек провода на 4 контакте под второй зажим

Прикрепляем провода от выключателя.

На данный момент магнитола может работать при включенном выключателе

Напряжение +12В при включенном зажигании я взял с жёлтого провода с голубой полоской на колодке выключателя обогрева заднего стекла. Снимаем панель приборов, чтобы добраться до колодки этого выключателя и крепим к этому проводу свой кусок провода при помощи зажима скотч-лок.

Присоединяем свой провод к колодке обогрева заднего стекла

К другому концу нашего провода нужно припаять диод стороной анода. Диод очень рекомендуется, так как если сделать без него, то на выключенном зажигании, если включить наш выключатель магнитолы, то так же окажутся под напряжением цепи обогрева заднего стекла, подсветки бардачка, вентилятора отопителя, стеклоочистителей, и ещё некоторые электроцепи, что не есть хорошо. Я заизолировал диод термоусадкой.

Диод в цепь от обогрева заднего стекла

Скотч-локом зажимаем катод диода к оставшемуся кончику от 4 провода колодки

Подключаем провод с диодом к 4 контакту

Подключение закончено, теперь магнитола может работать, как от зажигания, так и от выключателя
Поскольку моя модель магнитолы оснащена микрофоном для подключения телефона через Bluetooth, то я стал искать место для крепления микрофона, чтобы собеседник хорошо слышал меня. Сначала решил установить микрофон в “штатное место” перед передним фонарём освещения салона — но меня слышали плохо.

Хотел поставить микрофон сюда

Но в итоге оптимальным местом для него стал левый верхний угол лобового стекла. Обзору не мешает. Снимаем пластмассу левой стойки чтобы пропустить провод микрофона, она на трёх пистонах.

Оптимальное расположение микрофона

Пропускаем провод в пространство за панель приборов и к магнитоле, ставим пластмасску стойки на место.
Излишки провода микрофона можно смотать в кольцо и завязать изолентой

Привязываем излишки проводов

Так же на моей магнитоле есть 2 гнезда USB на задней панели. Я пока не придумал, куда я хотел бы штатно закрепить удлинители от этих гнёзд, поэтому вывел провод удлинителя с левой стороны, возле винта крепления консоли. Пока провод лежит перед рычагом коробки передач. Если придумаю как можно закрепить этот удлинитель красиво — напишу отдельный пост.
Можно вставлять магнитолу в рамку, устанавливать декоративную рамку и проверять работу 🙂

Готовый результат. Под прикуривателем — провод USB

На покупку диода, зажимов и проводов 100 руб должно хватить

2. ACC для магнитолы Шевроле Нива

Как известно, у наших машин нет положения ключа ACC, поэтому провода питания, идущие на iso-разъем магнитолы, просто запараллелены (желтый и красный со стороны разъема магнитолы).
Некоторые магнитолы, как, например, моя Pioneer MVH-150UB без режима ACC работают не совсем так, как надо. В моей надо включать power save mode, чтобы она не посадила аккумулятор при долгой стоянке. А в этом режиме через 3 минуты магнитолу можно разбудить, только сняв и поставив панель снова, что очень раздражает!
В итоге реализовал следующую простую и очень классную схему с помощью 2 диодов и одного реле.
Схему нашел на Шнивафоруме (chevy-niva.ru), надеюсь автор не против ее публикации.

Описание работы:
При включении зажигания реле запитано через верхний диод (я взял +12Волт при вкл. зажигании с разъема джойстика управления зеркалами — серо-красный провод). Таким образом на магнитолу подается питание по желтому и красному проводу, становится возможным ее включить.
После включения магнитолы появляется напряжение на синем проводе (питание антенны).
После выключения зажигания питание на катушке реле остается с синего провода, т.е. магнитола может работать при заглушенном двигателе сколько угодно!
После выключения магнитолы реле отключается, и включить магнитолу можно будет только при следующем включении зажигания.
Как мне кажется, стало гораздо удобнее!

3. Перенос магнитолы в Шевроле Ниве и 3 типа переходных рамок

Первую рамку я делал с отделкой родным материалом торпеды:

Для этого их пластика толщиной 2 мм вырезал рамку по этим чертежам:

Чертеж переносил на пластик так:
1. В компасе сделал чертеж по размерам с форума
2. Распечатал на А4
3. Вырезал по контуру
4. Приложил на пластик и обвел маркером, и получил точную копию чертежа.
5. Все можно вырезать.

Отверстие сделал посередине:

Впаял предварительно винты, чтобы прикрутить к панели:

В качестве материала обтяжки использовал материал под заглушкой подушки:

Его ободрал с пластика, разровнял нагревом технологические неровности, и сначала приклеив плоскость, после высыхания загнул по краям:

Только надо клей использовать 88, тк момент тянет от нагрева салона в жару.

Вторую рамку я резал из пластика облицовки стойки:

Вырезал вручную, с подгонкой:

Эту рамку я просто приклеил к панели, клея будет достаточно:

Третью рамку я делал из первой, тк делал щиток под покраску, то решил и рамку покрасить, а заодно и блок управления печкой:

4. Установка магнитолы в штатное место Шевроле Нивы

Как известно, с завода не на все машины ставят аудиосистемы. Шеви-нива из их числа, вместо магнитолы стоит обычная полка. Тем не менее в люксовой версии, как сказал менеджер, есть аудиоподготовка. Проверить оказалось проще всего — отгибаем обшивку в багажнике и щупаем стенку. Где-то на стенке приклеена скотчем пара проводов, незадействованных нигде. С другой стороны, оказалось то же самое. Что же, значит где-то в бороде должны быть спрятаны штекера ISO-разъема и штекер антенны. Опираясь на эту теорию и некоторое подобие прямых рук, беремся за установку магнитолы.
Первым делом вынимаем полку, пластик мягкий и по два выступа с каждой стороны. Инструмент никакой не пригодился, пальцами поддеваем по середине, сдавливаем слегка и полка без труда выходит из отверстия

Вынимаем штатную полку

Дальше рукой и глазами шарим по открывшейся полости. Толстый черный антенный провод вообще сложно с чем-то спутать и взгляд натыкается именно на него

Нащупываем конец и вынимаем штекер, замотанный в скотч

Антенный штекер в скотче

Ищем дальше по полости в поисках ISO-разъема и видим его так же замотанный в скотч и примотанные к какому-то каркасу бороды

ISO-разъемы в скотче

Вынимаем всё это в отверстие

Магнитола для шевика

Для монтажа разбираем ее по частям

Монтируем салазки в отверстие и вынимаем уже через них штекера.

Главное в этот момент как следует зажать салазки “усами”, чтобы не было лишнего дребезга во время движения. Ну а дальше собираем всё в обратном порядке и задвигаем магнитолу внутрь.

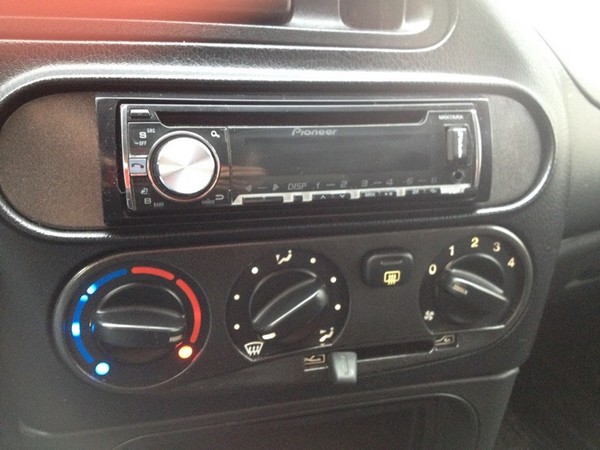

Магнитола на месте

По дизайну очень вписалась.

https://www.drive2.ru/l/4895273/, https://www.drive2.ru/l/3976973/, https://www.drive2.ru/l/5578296/, https://www.drive2.ru/l/4013016/

старая тема тут

Кратко. На сегодняшний день нашел три решения.

Одно от автора темы в прошлом форуме

второй аналогичный, но для рестайла

Так сказать, малыми жертвами. Не трогая торпеды мучаем только бороду. В принципе, неплохо, но для меня неприемлемо, по причине того, что закрывается экран, особенной для дальних пассажиров и существует вероятность встречи рычага с экраном. Да ит смотреть туда неудобно с высоты моего роста, ососбенно када надо что нибудь набрать в навигации, например

Второй вариант резко вверх как здесь

и здесь, правда здесь магнитола а планшет или навигатор

Тут вроде всё хорошо с обзором и управлением но смотрится как то инородно

Поэтому мне самым оптимальным показался вариант с резанием и выкидываем оздуховодов и переносом блока управления отопителем в штатное место магнитолы. На нашем форуме эту идею организовал земляк из Новоуральска SACHA, но к сожалению подробностей не написал и на письма не ответил. Жаль

Вообшем, принял решение корячить магнитолу в центр

. Давайте обсуждать и буду выкладывать фотки

1 Этап. Перенос блока вниз. Сегодня разобрал и померял панель блока вроде бы вписывается в штатный отсек, если там разрезать до нужного. Уже хорошо. Будем сращивать панель и накладку консоли торпедо

Видимо , понадобится лобзик, фен, набор для резьбы по дереву, бормашинка и каучук для перетяжки торпеды
