Регулятор напряжения нового образца от шевроле нивы

А имеем мы генератор КЗАТЭ 9412.3701 производства ОАО «Завод им А.М.Тарасова» (ОАО «ЗиТ») с низким (для современных АКБ) напряжением регулирования.

Регулирование напряжения осуществляется через специально предназначенные для этого дополнительные диоды, при этом выходное напряжение и напряжение регулирования равны только при отсутствии нагрузки. При проявлении нагрузки и её росте разница между этими значениями пропорционально растет.

С 2004 года на конвейер АвтоВАЗа стали поступать новые генераторы для автомобилей 2110, 2123, снабженные новым поколением регуляторов напряжения. Регуляторы нового образца измеряют напряжение на силовом выводе В+ генератора, вследствие чего имеют весьма точное представление о напряжении на аккумуляторе/в борт. сети. Напряжение регулирования находится на оптимальном для современных АКБ уровне. Кроме того, они имеют еще ряд плюсов, но это нам не особо важно. Итого, будем устанавливать такой регулятор в наш генератор.

Для начала нам потребуется приобрести регулятор напряжения для генератора 9402.3701-03 или 9402.3701-04. Второй является лучшим выбором, т. к. его корпус совместим с нашим пыльником щеточного узла. Я купил регулятор напряжения 941.3702 производства ОАО «Автоэлектроника», г. Калуга.

Затем, вместо стандартных клемм на регулятор напряжения нужно установить такие, как показаны на фото выше. Обязательно применять клеммы с такими же диаметрами отверстий, как я указал, иначе это чревато КЗ.

Регулятор готов к установке.

Снимаем пластиковую крышку и старый регулятор напряжения. Выпрямительный блок снят для удобства, его снимать не обязательно. Берем бокорезы и перекусываем соединение дополнительных диодов с выводом D (61). Это необходимо для того, чтобы при работе новый РН не переходил в аварийный режим.

Теперь подготовительные процедуры завершены и можно устанавливать РН в генератор.

Подключаем РН, так как показано на фото. При подключении клеммы к выводу одной из обмоток не забываем текстолитовую шайбу и следим за тем, чтобы между ботом и клеммой не было контакта.

На этом модернизация заканчивается и генератор можно возвращать на машину.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Трехуровневый регулятор напряжения на ниву шевроле

Чем меня привлек трехуровневый регулятор напряжения и зачем я его решил установить? Дело в том, что после установки данного регулятора напряжение в бортовой сети можно будет настраивать вручную, а не автоматически. Минимальный режим предполагает работу при повышенной температуре окружающей среды, когда тепле 20 градусов по Цельсию.

А еще этот режим применяется при предельно нагруженной работе машины, например, во время перевозки грузов, движения в заторах, долгих подъемах на возвышенность. Нормальный режим – функционирование при температуре от 0 до 20 градусов по Цельсию. Третий режим максимальный, его запускают при минусовой температуре или при разряженной аккумуляторной батарее. Заказал регулятор, мне его привезли, теперь нужно произвести замену, буду делать это самостоятельно.

Аккумулятор отключаем в обязательном порядке, это обязательное условие, иначе могут наступить печальные последствия, так что лучше потратить пару минут на снятие клеммы. Дальше тоже ничего сложного. Если генератор расположен наверху, то нам понадобится регулятор напряжения 67.3702-02, стоит он примерно 200 рублей. После этого берем гаечный ключ на 10 и отворачиваем контакты «D» и «В».

Удаляем пластиковый кожух, для этого надо будет отщелкнуть три фиксатора. Затем удаляем стандартный регулятор, он держится на двух винтиках, их мы отворачиваем отверткой с крестовым наконечником. Устанавливаем на его место трехуровневый регулятор напряжения. Правда мне не удалось вот так просто поставить его вместо штатного, пришлось немного расширить вентиляционную щель. Провода протягиваем через левую фару, потом заводим на шпильку. Получается так, как будто это было задумано производителем, никакого колхоза.

Устанавливаем переключатель. Проверьте, хороший ли контакт на массе. Если контакт слабоват, то регулятор будет работать плохо, а то и вовсе функционировать не будет, так что лучше еще раз потом все перепроверить. Старый регулятор далеко убирать не стал, потому что я пока еще не уверен ,что он будет работать долго, все зависит от качества нового элемента. Пока что регулятор выполняет возложенную на себя миссию исправно.

Схема монтажного блока

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Рис. 1. Комбинация приборов На автомобиле два источника тока – аккумуляторная батарея и генератор.

Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.

Реле зарядки 845. 3702 Ам ВАЗ-2123 «Chevrolet Niva» с генератором 9402. 3701-04, ВАЗ-2110, ВАЗ -2111, ВАЗ -2112, ВАЗ-2170, ВАЗ -2171, ВАЗ -2172 и др.

Niva Chevrolet : Генератор – самая частая проблема

Как завести Ниву ВАЗ 2121 заглохла, потерялась зарядка! stalled on the move, lost the charger

= ПОЧЕМУ НЕТ ЗАРЯДКИ АККУМУЛЯТОРА = ПРОБЛЕМА В КЛЕММЕ

4 причины почему не заряжается аккумулятор

Причины отсутствия зарядки аккумулятора.

Не включается зажигание. Пропало напряжение.

Просадка напряжения.Нива Шевроле.

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл – образец с 2009 года)

Расположение предохранителей и реле

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Просмотр темы — пропадает зарядка

При обнаружении следов коррозии тщательно очистите их обратитесь к материалам Главы Текущее обслуживание.

КУДА ПРОПАДАЕТ ЗАРЯДКА, Хитрая неисправность генератора 1.

При снятии генератора никаких внешних повреждений обнаружено не было, посему он был водружен на свое место после профилактической зачистки контактов. Если первый тест характеризуется работой лампы, а второй — отсутствием свечения, значит, РН исправен. Конечно, факт производства этого фильтра в самой Германии вызы

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Если прогиб не соответствует норме, отрегулируйте его натяжение см. Угольный фильтр салона для Шевроле Нива, как правило, существенно дороже обычного. Выход из строя остальных деталей генератора Более сложные и дорогие детали генератора, такие как ротор и статор обмотка пропадает зарядка на нива шевроле со временем могут выйти из строя.

В конечном счете, однажды щетки сотрутся до такого предела, что генератор не сможет полноценно заряжать батарею, и вам придется ее подзаряжать от зарядного устройства. Снять щетки с генератора Нивы Проверить их состояние и длину Если при измерении выяснилось, что их остаточная длина меньше 12 мм, то это говорит о том, что их пора менять.

Износ щеток генератора

Также, не допускается неравномерный износ. Выход из строя выпрямительного блока сгорел диодный мост Эта наиболее частая из причин, по которой может быть либо слабая зарядка, либо полное ее отсутствие.

Для того, чтобы выяснить, в нем ли причина, необходимо выполнить следующие действия: Если одна из банок повреждена, аккумуляторная батарея может потреблять избыточный ток; g Отсоедините наконечники проводов от аккумуляторной батареи сначала отрицательный.

Осмотрите клеммы аккумуляторной батареи и наконечники проводов.

При обнаружении следов коррозии тщательно очистите их обратитесь к материалам Главы Текущее обслуживание. Присоедините наконечники проводов к клеммам и надежно затяните.

Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности. Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки». При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Настоящим фаворитом среди внедорожников на современном автомобильном рынке страны выступает автомобиль «Нива Шевроле». Он сочетает в себе превосходные качества как туристического внедорожника, так и автомобиля для семейных поездок. Благодаря небольшому весу и коротким свесам, «Нива Шевроле» может ездить по бездорожью и бродам. Он с легкостью преодолевает крутые подъемы.

Но система электроники является одним из самых уязвимых мест автомобиля. При регулярном осмотре электроэлементов, при своевременном удалении с них грязи и влаги, ремонт не потребуется даже на протяжении всей эксплуатации автомобиля.

Работа генератора

За надежную и качественную работу системы электроники отвечает генератор «Нива Шевроле». Хозяину следует вовремя выявить возможные неисправности и провести качественный ремонт, так как функционирование всех осветительных приборов зависит от его исправного состояния. Также это влияет и на заряд аккумулятора. Непрерывная подача тока обеспечивается генератором.

Хоть он имеет небольшие габариты, генератор обладает большой прочностью. Чтобы не возникла поломка и не вышел из строя автомобильный регулятор, владелец должен соблюдать правила эксплуатации автомашины.

Особое внимание следует обращать на то, как работает генератор «Нива Шевроле». Неисправности, которые привели к сбою в его работе, можно определить на автомобильной диагностике. А ремонт полностью зависит от степени сложности поломки.

Неисправности, что случаются в работе генератора

Генератор «Нива Шевроле», фото которого предоставлено в нашей статье, может иметь следующие неисправности:

Владельцу автомобиля необходимо ознакомиться с основными причинами, при которых возникают неисправности генератора. Кроме того, необходимо знать и способы устранения этих поломок, а также меры профилактики, чтобы их предотвратить.

Генератор «Нива Шевроле»

В зависимости от вида тока, генераторы бывают постоянного и переменного тока. Владельцы названного автомобиля иногда не знают, а для этой модели применяют какие генераторы? «Ниву Шевроле» обеспечили электромеханическим устройством переменного тока. Здесь встроен диодный мост — выпрямитель. Чтобы обеспечить работой электропотребители, он преобразовывает переменный ток в постоянный. Диодный мост с генератором представляют собой один механизм, они могут быть расположены как в корпусе, так и в крышке генератора.

На работу последнего влияет скорость движения автомобиля и обороты его двигателя, так как генератор соединен ремнем с его коленным валом. Чтобы отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Кроме того, в современных генераторах встроены интегральные регуляторы напряжения.

Генератор «Нива Шевроле» может быть подвержен следующим неисправностям:

Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимных пружин, подшипников, ременного привода или другие поломки, которые не связаны с электрикой.

При первом виде неисправностей возможны обрывы обмотки, выгорание или износ щетки, может пробивать ротор, а между витками возникать замыкание. Могут оказаться в неисправном состоянии диодный мост и реле-регулятор.

Иногда появляются признаки, указывающие, что генератор «Нива Шевроле» в неисправном состоянии, но эту проблему могут вызвать совершенно другие поломки.

Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если в комбинации приборов горит красная лампа разряда аккумуляторной батареи (поз. 16 на рис. 1.12), значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи.

Замена ремня генератора

Чтобы поменять ремень генератора «Шевроле Нива», надо воспользоваться следующими инструментами:

В автомобиле «Нива Шевроле» замена ремня генератора происходит следующим образом:

Как заменить ролик натяжения

Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.

Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.

Заменив ролик, нужно провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная инструкция, касающаяся описанной проблемы.

Щетки генератора

К просадке напряжения в электрической системе автомобиля могут привести изношенные щетки генератора «Шевроле Нива». Это считается одной из основных и частых причин данного вида неисправности. Но так как генератор имеет простую конструкцию, и к нему легко добраться, произвести замену его щеток может даже неопытный автолюбитель.

Основными признаками неисправности щеток считаются:

Обычно при прохождении техосмотра редко проверяют мелкие элементы генератора. Поэтому изношенные щетки могут напомнить о себе неожиданно. Но прежде чем решить, что замена щеток генератора «Нива Шевроле» необходима, нужно выяснить, нет ли других неисправностей, которые могут вызвать подобные признаки. И только убедившись, можно разбирать корпус генератора.

Причины пропадания зарядки аккумулятора

Думаю, что многим владельцам Нивы приходилось сталкиваться с такой проблемой, когда пропала зарядка аккумулятора. Конечно. если вы еще совсем недавно эксплуатируете свой автомобиль, возможно вам и не приходилось сталкиваться с такой проблемой, но все же — большинство водителей уже не раз решали этот вопрос. По своему опыту владения Нивы и других отечественных автомобилей, могу привести довольно немало случаев и причин, которые являются основными при пропадании зарядки. Здесь можно ознакомиться со многими проблемами: https://atlib.ru/blog/136-neispravnosti-generatora—priznaki-diagnostika-prichiny-proverka Ниже более подробно постараюсь описать каждую из проблем.

Замена щетки генератора

При замене щеток регулятор напряжения снимается вместе с ними в сборе. При этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

Потом отсоединяется колодка проводов. С их наконечников с положительным выводом, необходимо снять резиновый колпачок, выполняющий защитные функции. Затем с данных проводов нужно открутить гайку, с помощью которой они были прикреплены к блоку генератора, и снять их.

Отсоединив пружинные фиксаторы генератора, следует снять его черный кожух, сделанный из пластика. С помощью крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Затем отключить колодку проводов от него.

Заменить щетки генератора и установить назад, придерживаясь обратного порядка.

При длине стержней щеток менее 0,5 мм, они подлежат замене. Но если щетки в рабочем состоянии, а генератор «Нива Шевроле» не подает заряд, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.

Пропала зарядка аккумулятора причины

При включении зажигания все лампы горят нормально . Завожу двигатель , лампы гаснут (все) , а зарядки нет . Лампа зарядки ак-ра НЕ ГОРИТ . Что может быть ?

Заворотил случайно какую-то цепь на панели приборов загорел второй предохранитель , заменил но теперь в е время горит лампа зарядки , и генератор начинает работать только после 5000 оборотов

Здравствуйте уважаемые автоэксперты! У меня такая проблема, у меня автомобиль Нива 21214, 2010 года выпуска. Пропала зарядка аккумулятора и на панели приборов загорелась лапма заряда. По другому, выключаю массу, машина глохнет.

В чём причина? Возможно ли такое из-за попадания воды? Просто сейчас весна и на дорогах лужи. Помогите пожалуйста, заранее спасибо. Дмитрий

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

1. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.

Нормальное натяжение ремня?

2. Ключом на “17” ослабьте гайку, крепящую генератор к регулировочной скобе, вставьте между генератором и блоком цилиндров двигателя монтажную лопатку и с помощью этого “рычага” отодвиньте генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. раздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.

4. Замените предохранитель.

Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.

6. Проверьте провод, идущий от генератора к “плюсовой” клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.

8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.

Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т. д.

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г. б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Снятие генератора

Для такого процесса необходимо взять крестообразную отвертку. Кроме того, необходимо прибегнуть к помощи автомобильного тестера или омметра, ключа на 10 и контрольной лампы.

Чтобы поменять генератор, его необходимо достать с моторного отсека. Сначала следует рассоединить провод и клемму аккумулятора с отрицательным зарядом. Далее разъединяют колодку с проводами и вывод генератора, и достают оттуда защитный чехол. Затем, открутив гайку, отсоединяют провода на контактном болте генератора. После чего откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также необходимо открутить крепление, имеющее форму болта, внизу генератора.

Затем следует снять ремень. После удаления всех болтов, генератор нужно вынуть из кронштейна, используя монтажную лопатку. Для установки нового необходимо весь процесс пройти в обратном порядке.

Заменив описываемое электромеханическое устройство, нужно осмотреть ремень его привода и отрегулировать степень его натяжения. Но прежде чем поменять старый генератор «Нива Шевроле» на новый, необходимо убедиться в том, что замена действительно необходима. Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи специалистов.

Для того чтобы избежать путаницы, нужно отметить, как правильно расположены крышки генератора. Далее нужно снять пластмассовый защитный кожух, отстегнув на нем три защелки. Регулятор напряжения и щеткодержатель снимают вместе. Для того чтобы освободить выпрямительный блок и конденсатор, необходимо отсоединить провода с клеммы регулятора. Обмотка статора имеет три вывода. И чтобы произвести операцию по извлечению выпрямительного блока и конденсатора, нужно эти выводы немного согнуть. Поддев плоской отверткой со стороны, где расположены контактные кольца, снять крышку с генератора.

Выход из строя остальных деталей генератора

Более сложные и дорогие детали генератора, такие как ротор и статор (обмотка) также со временем могут выйти из строя. Но это случается крайне редко, поэтому проверять их стоит в последний момент. Если же вы все-таки уверены, что с остальными элементами все в порядке, то тогда стоит сделать следующее:

Большинство владельцев при выходе из строя таких серьезных элементов. как ротор или статор, предпочитают купить новый генератор, но все же стоит сначала проверить все и лучше купить сгоревшие детали и заменить их. Это будет намного дешевле.

Приведенные выше советы и рекомендации относятся не только к классическим Нивам 21213 и 21214, но и к более современным Niva Chevrolet, так как принцип действия основным источников питания автомобиля практически одинаков.

В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции. Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

Соскочил провод с генератора

Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т. Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора. Проверка на автомобиле Для проверки необходимо иметь вольтметр постоянного тока со шкалой до В класса точности не хуже 1,0.

Генератор — самая частая проблема

Напряжение должно находиться в пределах 13,,6 В. На схеме цифрами обозначены диоды: Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод — диодный мост придется заменить. Будьте внимательны к индикации на панели приборов.

Нередко значок горит вполсилы и не заметен при ярком свете. Видео утечка тока и плохая зарядка в одно время: Не горит лампа зарядки.

Виновата лампа или причина лежит в другом реле-регулятор напряжения, контактная группа замка , возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля.

Потому и было принято решение купить диодный мост и реле-регулятор именно этого производителя.

Цена вопроса таки порадовала. Реле-регулятор ВАЗ , , То есть, с точки зрения бюджета, продукция ВТН, безусловно, рулит.

Блок реле и предохранителей

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации. Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме. Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах. Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы. Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла. Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен. Также мог перетереться провод под левым порогом.

Проверка регулятора напряжения генератора

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и массой генератора. Напряжение должно находится в пределах 14,75±0,15 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-11.

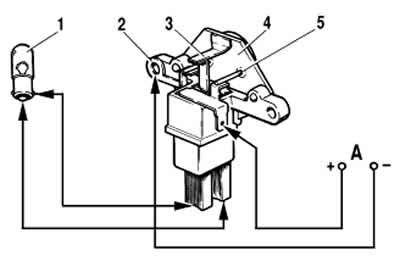

Рис. 7-11. Схема для проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод «масса» регулятора напряжения;

Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.

Chevrolet Niva Manual

Проверка регулятора напряжения генератора. — BMW 7 series, 2. 8 л. , 2001 года на DRIVE2

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Признаки неисправностиДиагностикаСпособ устранения

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом.

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В ») с клеммой 67 («D ») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В ») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В »).

После этого подключите прибор между клеммой «30» («В ») и отключенным проводом генератора.

Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.

Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D »). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу».

Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора.

На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора.

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Основной и дополнительный блоки предохранителей

На большинстве современных автомобилей устанавливаются трехфазные генераторы переменного тока с электромагнитным возбуждением. Для получения постоянного тока генераторы снабжаются диодными выпрямителями.

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Проверку и осмотр регулятора давления тормозов делаем через 30000 км

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод.

Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора.

Люфтов не должно быть.

Если есть где-то люфты нужно определиться и заменить соответствующие детали.

Просим помощника нажать на педаль тормоза.

Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.

Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен

Регулировка привода регулятора

Если на автомобиле выполнялась замена задней подвески или работ, связанных с заменой узлов подвески то нужно проверить регулировку привода регулятора.

Для регулировки нужно вывесить заднюю ось автомобиля.

Ключом на 10 отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста. Вторым ключом удерживаем болт от проворачивания.

Вынимаем болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста.

Ослабляем контргайку ключом на 10, удерживая болт от проворачивания.

Поднимая или опуская конец упругого рычага, устанавливаем его на расстоянии 200±5 мм от пола кузова.

Расстояние измеряем линейкой, конец которой упираем в пол кузова.

Чтобы зафиксировать рычаг на нужном расстоянии, вставляем между ним и балкой заднего моста деревянный брусок необходимой длины.

Удерживая упругий рычаг в этом положении, ключом на 10 заворачиваем регулировочный болт до касания с рычагом поршня 1 так, чтобы обеспечить соприкосновение рычага привода регулятора 2, в который ввернут регулировочный болт, и пружины 3.

После этого затягиваем контргайку регулировочного болта.

Соединяем упругий рычаг привода регулятора с тягой на балке заднего моста.

При правильно отрегулированном регуляторе передние тормоза должны блокироваться чуть раньше задних колес.

Реле-регулятор (РР) напряжения генератора

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Последние несколько дней ныне стоящий на моей машине 55.3702, то ли почувствовав, что его хотят поменять, то ли щетки наконец прикаталась или еще чего, но выкаблучиваться перестал. Но не суть, скоро зима, а гарантий что он снова не начнет выделываться нет. Тем более уже куплен 941.3702.

Сейчас регулятор 941.37021 доработан (заменены клеммы) и полностью готов к установке в наш генератор:

Завтра предстоит снять генератор, вытащить из него старый регулятор, разорвать цепь, соединяющую дополнительные диоды и вывод D, установить новый регулятор и вернуть генератор на своё законное место.

Добавлено спустя 3 минуты 41 секунду:

Рег.: 17.05.2011Сообщений: 3795Откуда: УльяновскВозраст: 59Авто: было ВАЗ-21213 1999г , Сейчас Шеви Нива 2007г

Установка регулятора напряжения 2123 в генератор 21214.

Для начала нам потребуется приобрести регулятор напряжения для генератора 9402.3701-03 или 9402.3701-04. Второй является лучшим выбором, т.к. его корпус совместим с нашим пыльником щеточного узла. Я купил регулятор напряжения 941.3702 производства ОАО «Автоэлектроника», г. Калуга.

Беремся за генератор!

Снимаем пластиковую крышку и старый регулятор напряжения. Выпрямительный блок снят для удобства, его снимать не обязательно. Берем бокорезы и перекусываем соединение дополнительных диодов с выводом D (61). Это необходимо для того, чтобы при работе новый РН не переходил в аварийный режим.Теперь подготовительные процедуры завершены и можно устанавливать РН в генератор.

Подключаем РН, так как показано на фото. При подключении клеммы к выводу одной из обмоток не забываем текстолитовую шайбу и следим за тем, чтобы между болтом и клеммой не было контакта.На этом модернизация заканчивается и генератор можно возвращать на машину.
