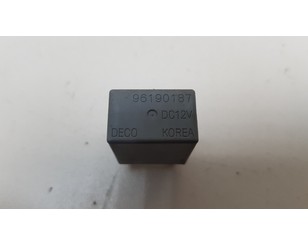

Реле для Chevrolet Aveo (T200) 2003-2008 новый

Номер: PARTS-MALL PXPFA045


Деталь на схеме

В наличии на складах: 4 в Москве; 7 в других городах

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
2057760

Страна производитель: Корея, Республика

Реле для Chevrolet Aveo (T200) 2003-2008 новый

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве; 16 в других городах

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
352987

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70505101

Страна производитель: Соединенные Штаты

Ремонт, установка или замена детали
Реле для Chevrolet Aveo (T200) 2003-2008 от 87 руб.

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70505104

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70500661

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70500660

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70440581

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70440444

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70273822

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70505102

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70505103

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70505171

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60513354

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60541684

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60027418

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60050411

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60188021

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60567055

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60562057

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60562055

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60541849

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60541844

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разбора состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60541686

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60541685

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96190189


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60532401

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60532371

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60517491

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 БУ состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60517488

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 с разборки состояние отличное

Номер: GM 96190187


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60517487

Страна производитель: Соединенные Штаты

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Реле для Chevrolet Aveo (T200) 2003-2008 б/у состояние отличное

Номер: GM 96344573


Деталь на схеме

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60375989

Страна производитель: Соединенные Штаты

Предохранители и реле Chevrolet Aveo T200

Рассмотрены автомобили Chevrolet Aveo T200 2002, 2003, 2004. 2005, 2006, 2007, 2008 года выпуска.

Блок предохранителей в салоне.

Расположен в торце панели приборов с левой стороны.

Предохранители шевроле авео т300 — как найти и поменять

для доступа к предохранителям откройте крышку.

Предохранители шевроле авео т300 — как найти и поменять

схема расположения предохранителей и реле в блоке.

Предохранители шевроле авео т300 — как найти и поменять

Дополнительная розетка 12 В для внешних потребителей

Предохранитель прикуривателя Chevrolet Aveo T200

Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар

Выключатель света заднего хора, переключатель парковка/нейтраль

Блок управления двигателем, блок управления АКП

Модуль сигнальной лампы ABS

Звуковой сигнал, обогрев заднего стекла

Комбинация приборов, выключатель аварийной сигнализации

Блок управления противоугонной сигнализацией

Блок управления двигателем, блок управления АКП

Стеклоочиститель и стеклоомыватель стекла

Выключатель вентилятора, выключатель кондиционера

Блок управления реле-прерывателем

Реле задних противотуманных фонарей

Репе вентилятора кондиционера

Блок предохранителей в моторном отсеке Chevrolet Aveo T200.

Находится около аккумуляторной батареи.

Предохранители шевроле авео т300 — как найти и поменять

Для доступа к предохранителям необходимо нажать на фиксатор и снять крышку.

Предохранители шевроле авео т300 — как найти и поменять

схема расположения предохранителей и реле в блоке.

Chevrolet Aveo предохранители и реле

Chevrolet Aveo — производился компанией General Motors с 2002 года. Первое и второе поколение авео обозначается Т200 и выпускался в 2003, 2004, 2005 году. Далее, после рестайлинга, следующее поколение обозначалась Т250 и Т255. Годы выпуска 2006, 2007, 2008, 2009 и 2010. А претерпев очередное обновление в 2010, выпускалась в 2011, 2012, 2013, 2014 и 2015 году под маркировкой Т300. Мы рассмотрим схемы и блоки предохранителей шевроле авео с подробным описанием всех перечисленных поколений, отдельно отметим предохранители отвечающие за прикуриватель. Предохранители шевроле авео т300 — как найти и поменять

В данной модели, не зависимо от года выпуска, располагаются 2 блока с предохранителями. Один находится в салоне в торце приборной панели с левой стороны. Второй под капотом в моторной отсеке, около аккумулятора и закрыт защитной крышкой, которая крепится фиксаторами.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

Таблица с расшифровкой

За прикуриватель отвечают предохранители F1 или F2.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

Блок в моторном отсеке

Описание элементов схемы

Предохранители шевроле авео т250 т255

Блок в салоне

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

За прикуриватель отвечает предохранитель номер 13. Расположение смотрите на схеме.

Блок под капотом aveo

Место расположение блока с предохранителями и реле

Предохранители шевроле авео т300 — как найти и поменять

Таблица с описанием

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

За прикуриватель отвечает предохранитель номер 34.

Блок в моторном отсеке

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

Дополнительная информация

Можете посмотреть где располагаются предохранители в шевроле авео, а заодно посмотреть как поменять предохранитель прикуривателя можете в данном видео.

На чтение 5 мин Просмотров 962 Опубликовано 08.08.2020

Содержание

  1. Блок предохранителей на приборной панели
  2. Расположение блока предохранителей
  3. Схема блока предохранителей (2003-2004 гг.)
  4. Назначение предохранителей в панели приборов (2003-2004 гг.)
  5. Схема блока предохранителей (2005-2006 гг.)
  6. Назначение предохранителей в панели приборов (2005-2006 гг.)
  7. Блок предохранителей в моторном отсеке
  8. Расположение блока предохранителей
  9. Схема блока предохранителей (2003-2004 гг.)
  10. Назначение предохранителей и реле в моторном отсеке (2003-2004 гг.)
  11. Схема блока предохранителей (2005-2006 гг.)
  12. Назначение предохранителей и реле в моторном отсеке (2005-2006 гг.)

В этой статье мы рассматриваем Chevrolet Aveo первого поколения. Здесь вы найдете схемы блоков предохранителей Chevrolet Aveo 2002, 2003, 2004, 2005 и 2006 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей на приборной панели

Расположение блока предохранителей

Он расположен на панели приборов со стороны водителя, за крышкой.

Предохранители шевроле авео т300 — как найти и поменять

Схема блока предохранителей (2003-2004 гг.)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей в панели приборов (2003-2004 гг.)

названиеиспользование
СИГАРНЫЙ ДЖЕКСигарный Джек
HORNрожок
АУДИО, ЧАСЫАудио, Часы
СТОП-СИГНАЛСтоп-сигнал
Т / SIGУказатель поворота
СЧЕТЧИК, ОПАСНОСТЬКомбинация приборной панели, аварийная сигнализация
СЧЕТЧИК, ЧАСЫКомбинация приборной панели, часы
ЗАМОК ДВЕРИ, RKEДверной замок, дистанционный вход без ключа
РЕЗЕРВНАЯ ЛАМПАРезервная лампа
ECM, TCMМодуль управления двигателем, модуль управления коробкой передач
ECM, TCMМодуль управления двигателем, модуль управления коробкой передач
СТЕКЛООЧИСТИТЕЛЬСтеклоочиститель
DIS, ИНЖЕКТОРСистема прямого зажигания, инжектор
АБС, ПРЕДОХРАНИТЕЛЬ ДНЯАнтиблокировочная тормозная система, предохранитель двигателя
ВОЗДУШНАЯ ПОДУШКАВоздушная подушка
ВОЗДУХОДУВКА HVACВентилятор HVAC
BLANKНе используется
BLANKНе используется
BLANKНе используется
BLANKНе используется
BLANKНе используется
BLANKНе используется
ЧАСЫ, АУДИОЧасы, Аудио

Схема блока предохранителей (2005-2006 гг.)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей в панели приборов (2005-2006 гг.)

названиеиспользование
LTRЗажигалка
РОГ, ЗАДНИЙ / ТУМАНЗвуковой сигнал, задние противотуманные фары
РАДИО, CLKАудио, Часы
СТОПСтоп-сигнал
РНН / SIGУказатель поворота
CLSTR, HAZRDКомбинация приборной панели, аварийная сигнализация
CLSTR, CLKКомбинация приборной панели, часы
DR / LCKДверной замок, дистанционный вход без ключа
ВСК / UPРезервная лампа
ECM, TCMМодуль управления двигателем, модуль управления коробкой передач
ECM, TCMМодуль управления двигателем, модуль управления коробкой передач
WPR, WSWAСтеклоочиститель
DIS, ИНЖЕКТОРСистема прямого зажигания, инжектор
ENG ПРЕДОХРАНИТЕЛЬПредохранитель двигателя
ВОЗДУШНАЯ ПОДУШКАВоздушная подушка
HVACВентилятор HVAC
ABSАнтиблокировочная тормозная система
BLANKНе используется
BLANKНе используется
ДИОД (АБС-пластик)Диод антиблокировочной тормозной системы
BLANKНе используется
BLANKНе используется
CLK, РАДИОЧасы, Аудио

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Он находится в моторном отсеке, рядом с аккумулятором.

Предохранители шевроле авео т300 — как найти и поменять

Схема блока предохранителей (2003-2004 гг.)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке (2003-2004 гг.)

использование
H / L HI RHПередняя фара с правой стороны
BLANKНе используется
H / L HI LHВерхняя левая фара
BLANKНе используется
В / L НИЗКАЯ RHФара ближнего света правая
ILL RHПравый стояночный фонарь, цепь освещения
В / Д НИЗКИЙ ЛВФара нижняя левая сторона
ILL LHЛевая сторона стояночного фонаря, лампа освещения номерного знака
КОМНАТНАЯ ЛАМПАКомнатная лампа
BLANKНе используется
DEFOGпредотвращение запотевания
КРЫША СОЛНЦАЛюк в крыше
ILL LAMPРеле освещения
HORNрожок
НАЛОБНЫЙ ФОНАРЬНалобный фонарь
ТОПЛИВНЫЙ НАСОСТопливный насос
КОМПРЕССОР КОНДИЦИОНЕРАКомпрессор кондиционера
FRT FOGПередняя противотуманная фара
НАДДУВвоздуходувка
ABSАнтиблокировочная тормозная система
IP F / BOXБлок предохранителей на приборной панели
РАД ВЕНТИЛЯТОРВентилятор радиатора
IGN 2Зажигание 2
IGN 1Зажигание 1
СИЛОВОЕ ОКНОЭлектрические стеклоподъемники
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬЗапасной предохранитель
Реле
BLANKНе используется
РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРАРеле низкого уровня вентилятора радиатора
ВЫСОКОЕ РЕЛЕ ФАРЫРеле включения дальнего света фар
РЕЛЕ НИЗКОЙ ФАРЫРеле ближнего света фар
ОКОННОЕ РЕЛЕ PWRРеле стеклоподъемника
РЕЛЕ ПРОТИВОТУМАННОЙ ФАРЫРеле противотуманных фар
ГЛАВНОЕ РЕЛЕ / РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМГлавное реле / ​​реле управления вентилятором
РЕЛЕ ТОПЛИВНОГО НАСОСАРеле топливного насоса
РЕЛЕ КОНДИЦИОНЕРАРеле кондиционирования воздуха
(ОПЦИЯ) ГЛАВНОЕ РЕЛЕГлавное реле (опция)
ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРАРеле высокого уровня вентилятора радиатора
РЕЛЕ ПОДСВЕТКИРеле освещения
BLANKНе используется

Схема блока предохранителей (2005-2006 гг.)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке (2005-2006 гг.)

названиеиспользование
HI BEAM RTФара со стороны пассажира, высокая
ДИОД (ТУМАН)Противотуманные фары диодные
HI BEAM LTФара со стороны водителя, высокая
BLANKНе используется
НИЗКИЙ ЛУЧ RTФара со стороны пассажира, низкая
ИЛЛУМ РТПравый стояночный фонарь, цепь освещения
НИЗКИЙ ЛУЧ LTФара со стороны водителя, низкая
ILLUM LTЛевая сторона стояночного фонаря, лампа освещения номерного знака
INT LTSКомнатная лампа
BLANKНе используется
DEFOGDefog ger
S / ROOFЛюк в крыше
ЛАМПЫ ILLUMРеле освещения
HORNрожок
ГОЛОВНЫЕ ЛАМПЫСветильники
FUELТопливный насос
A / CКомпрессор кондиционера
ПРОТИВОТУМАННЫЕ ФАРЫПередняя противотуманная фара
ВОЗДУХОДУВКА HVACОтопление, вентиляция, воздуходувка кондиционера
ABSАнтиблокировочная тормозная система
АККУМУЛЯТОР I / P FUSE BATTБлок предохранителей на приборной панели
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОРВентилятор радиатора
IGN 2Зажигание 2
BLANKпустой
IGN 1Зажигание 1
PWR WNDWЭлектрические стеклоподъемники
ЗАПАСНОЙЗапасной
Реле
BLANKНе используется
НИЗКИЙ ОХЛАЖДЕНИЕВентилятор охлаждения низкий
ГОЛОВНЫЕ ЛАМПЫ HIФара высокая
ГОЛОВНЫЕ ЛАМПЫ НИЗКИЕФара низкая
PWR WNDWСтеклоподъемник
FRT FOGПротивотуманная фара
COOL FN CNTRLУправление вентилятором охлаждения
ТОПЛИВНЫЙ НАСОСТопливный насос
Компрессор кондиционераКомпрессор кондиционера
ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТВентилятор охлаждения высокий
ЛАМПЫ ILLUMОсвещение Лампы
BLANKНе используется

В этой статье мы рассматриваем Chevrolet Aveo (Sonic) второго поколения, выпускавшиеся с 2012 по 2020 годы. Здесь вы найдете схемы блоков предохранителей Chevrolet Sonic / Aveo 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Блок предохранителей находится в панели приборов (со стороны водителя) за крышкой.

Предохранители шевроле авео т300 — как найти и поменять

Блок предохранителей находится в моторном отсеке.

Предохранители шевроле авео т300 — как найти и поменять

Схемы блока предохранителей

2013, 2014, 2015, 2016

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей в щитке приборов (2013-2016)

Моторный отсек (двигатели LUV и LUW)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке (LUV и LUW, 2013-2016)

Моторный отсек (двигатель LWE)

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке (LWE, 2013-2016)

2017, 2018, 2019, 2020

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей в щитке приборов (2017, 2018)

Моторный отсек, 1,8л

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке 1.8л (2017, 2018)


Отсек двигателя, 1.4L

Предохранители шевроле авео т300 — как найти и поменять

Назначение предохранителей и реле в моторном отсеке 1.4L (2017, 2018, 2019, 2020)

Chevrolet Aveo предохранители и реле

Chevrolet Aveo — производился компанией General Motors с 2002 года. Первое и второе поколение авео обозначается Т200 и выпускался в 2003, 2004, 2005 году. Далее, после рестайлинга, следующее поколение обозначалась Т250 и Т255. Годы выпуска 2006, 2007, 2008, 2009 и 2010. А претерпев очередное обновление в 2010, выпускалась в 2011, 2012, 2013, 2014 и 2015 году под маркировкой Т300. Мы рассмотрим схемы и блоки предохранителей шевроле авео с подробным описанием всех перечисленных поколений, отдельно отметим предохранители отвечающие за прикуриватель. Предохранители шевроле авео т300 — как найти и поменять

В данной модели, не зависимо от года выпуска, располагаются 2 блока с предохранителями. Один находится в салоне в торце приборной панели с левой стороны. Второй под капотом в моторной отсеке, около аккумулятора и закрыт защитной крышкой, которая крепится фиксаторами.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

Таблица с расшифровкой

За прикуриватель отвечают предохранители F1 или F2.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

Блок в моторном отсеке

Описание элементов схемы

Предохранители шевроле авео т250 т255

Блок в салоне

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

За прикуриватель отвечает предохранитель номер 13. Расположение смотрите на схеме.

Блок под капотом aveo

Место расположение блока с предохранителями и реле

Предохранители шевроле авео т300 — как найти и поменять

Таблица с описанием

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

За прикуриватель отвечает предохранитель номер 34.

Блок в моторном отсеке

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

Дополнительная информация

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Рассмотрены автомобили Chevrolet Aveo T300 — 2011,2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 года выпуска. Двигатели 1.2, 1.3, 1.4, 1.6 литра. Так  же вы узнаете где находятся предохранители, в особенности предохранитель бензонасоса (топливный насос), предохранители прикуривателя, вентилятора, ближнего света, омывателя, отопителя (печка), АБС, сигнала, кондиционера, освещения, магнитолы (аудиосистема) и.т.д.

Блок предохранителей и реле в моторном отсеке

Большинство элементов расположено в монтажном блоке под капотом. Где находится.

Предохранители шевроле авео т300 — как найти и поменять

Для получения доступа к элементам монтажного блока отожмите фиксатор и снимите крышку блока.

Предохранители шевроле авео т300 — как найти и поменять

На внутренней стороне крышки нанесена схема расположения предохранителей, реле и плавких вставок шевроле авео т300.

Схема расположения предохранителей и реле в блоке (тип 1)

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

Расшифровка.

НомерАмпер/Назначение
R1Реле стеклоочистителя
R2Реле электромотора стеклоочистителя
R3Реле обогревателя заднего стекла
R4Реле основныхцепей зажигания
R5
R6Реле топливного насоса
R7
R8Реле системы управления двигателем
R9Реле стартера
R10Реле электромагнитной муфты компрессора кондиционера
R11Реле дальнего света фар
R12Вентилятор охлаждения, малая скорость
R13Реле топливного насоса
1(30A) Система ABS/ESP
2(20A) Люк
3
4(20A) Электродвигатель очистителя заднего стекла
5(15A) Многофункциональный блок управления
6
7
8(7,5A) Электропривод зеркал заднего вида
9
10(30A) Обогреватель заднего стекла
11
12(7,5A/15A) Электропривод зеркал заднего вида
13(25A) Подогреватель сидений
14(20A) Блок управления топливным насосом
15
16(10A) Насос заднего омывателя
Насос омывателя ветрового стекла
17(20A) Управление двигателем, реле топливного насоса
18(10A) Электронный блок управления двигателем (ECM)
19(10A) Блок управления топливным насосом
Приводы регулировки положения фар
20(10A) Датчик давления топлива
Автоматическая коробка передач
или не используется
21(10A) Соленоид продувки адсорбера
Клапан рециркуляции отработавших газов
Электродвигатель клапана впускного коллектора
Клапан настройки впускного коллектора
22(10A/20A) Катушка зажигания
Катушки зажигания 1 — 4
Вентилятор охлаждения, низкоскоростное реле
Охлаждающий вентилятор, быстродействующее реле
Реле сцепления компрессора кондиционера
23(10A) Расходомер воздуха с датчиком температуры воздуха
Нагреватель термостата
Блок управления двигателем
24(10A) Датчик кислорода с подогревом 1
Датчик кислорода с подогревом 2
Блок управления двигателем
Клапан настройки впускного коллектора
25(20A) Электронный блок управления двигателем (ECM)
26(15A) Управление двигателем (инжекторы (цилиндры 1 — 4))
27(15A) Электронный блок управления двигателем(ECM)
28(10A) Кондиционер/отопитель
29(15A) Автоматическая коробка передач
Соленоид вентиляционного отверстия
или не используется
30(15A) Звуковой сигнал
31(10A) Противотуманные фары
32(10A) Дальний свет левой фары
33(10A) Дальний свет правой фары
34(40A) Система ABS/ESP
35(30A) Очиститель лобового стекла
36(40A) Электродвигатель вентилятора системы охлаждения
37(30A) Блок предохранителей/реле приборной панели
38
39(40A) Электродвигатель вентилятора системы охлаждения
40(30A) Электродвигатель вентилятора системы охлаждения
41(20A) Система ABS/ESP
42(25A) Стартер
43(5A) Запасн.
44Запасн.
45(10A) Запасн.
46(15A) Запасн.
47(20A) Запасн.
48(25A) Запасн.
49(30A ) Запасн.

Для замены предохранителей используйте пинцет, расположенный в блоке моторного отсека.

Схема расположения предохранителей и реле в блоке под капотом (тип 2)

Предохранители шевроле авео т300 — как найти и поменять

номиналы могут отличаться, смотрите актуальную схему на крышке блока.

Предохранители шевроле авео т300 — как найти и поменять

расшифровка.

НомерНоминалНазначение
130АЭлектронный блок управления тормозной системой (EBCM)
220АЛюк
325АНе используется
4Не используется
5Не используется
6Не используется
7Не используется
8Блок управления кузовом
920АРеле заднего стеклоочистителя
Или
Реле заднего стеклоочистителя
Мотор заднего стеклоочистителя
10Датчик батареи
1130АОбогрев заднего стекла
12Не используется
13Не используется
147.5АБлок управления зеркалами
1525АБлок управления подогревом сидений
1610АБлок управления топливным насосом
1710АСоленоид продувки адсорбера
1810АНасос заднего омывателя
Насос омывателя ветрового стекла
1920АРеле топливного насоса
2010АБлок управления двигателем
2110АПриводы регулировки положения фар
Блок управления топливным насосом
2210АТормозной серво вакуумный выключатель
Автоматическая коробка передач
Трансформатор зажигания
23Не используется
2420АБлок управления двигателем
2510АВентилятор охлаждения, низкоскоростное реле
Охлаждающий вентилятор, быстродействующее реле
Реле сцепления компрессора кондиционера
Реле, дополнительный насос охлаждающей жидкости
2610АРасходомер воздуха с датчиком температуры воздуха
Нагреватель термостата
2710АДатчик кислорода с подогревом 1
Датчик кислорода с подогревом 2
2820АБлок управления двигателем
2915АИнжекторы (цилиндры 1 — 4)
Катушка зажигания
3010АБлок управления двигателем
3110АРеле сцепления компрессора кондиционера
3215АБлок управления коробкой передач
3315АСигнал
3410АПередние противотуманные фары
3510АЛевая фара дальнего света
3610АПравая фара дальнего света
3730АРеле стеклоочистителя
3840АЭлектронный блок управления тормозами (EBCM)
3940АРеле двигателя вентилятора
4030АПанель приборов
41Не используется
4230АВентилятор охлаждения, высокая скорость
4340АВентилятор охлаждения, малая скорость
44Не используется
45Не используется
4625АРеле стартера
47Запасной предохранитель
487.5АЗапасной предохранитель
4910АЗапасной предохранитель
50Запасной
51Запасной
52Запасной
53Запасной
R1Реле стеклоочистителя
R2Не используется
R3Мотор стеклоочистителя
R4Реле антиобледенителя заднего ветрового стекла
R5Реле зажигания
R6Не используется
R7Реле, дополнительный насос охлаждающей жидкости
R8Реле топливного насоса
R9Не используется
R10Вентилятор охлаждения, высокая скорость
R11Реле зажигания 2
R12Реле стартера
R13Реле сцепления компрессора кондиционера
R14Фара дальнего света
R15Вентилятор охлаждения, малая скорость

Предохранители расположенные на аккумуляторной батареи

Предохранители шевроле авео т300 — как найти и поменять

НомерАмпер/Назначение
1(80A) Блок управления усилителем рулевого управления
2(400A) Стартер
3(80A) Блок предохранителей/реле приборной панели
4(150A) Блок предохранителей/реле моторный отсек

Блок предохранителей в салоне

Расположен с левой стороны на панели приборов.

Для доступа потяните за нижний край крышки и снимите ее.

AveoT300-blok-salon

схема расположения предохранителей в блоке.

Предохранители шевроле авео т300 — как найти и поменять

Предохранители шевроле авео т300 — как найти и поменять

расшифровка.

НомерАмпер/Номинал
R1Логистический режим реле 1 или не используется
R2Реле сигнала или не используется
R3Реле открывания багажника /задней двери
R4
R5Реле электродвигателя вентилятора отопителя
R6Реле цепей дополнительного оборудования
1(40A) Подогреватель топлива
2(60A) Подогреватель топлива
3
4(30A) Блок управления конвертером DC/DC
5(20A) Многофункциональный блок управления кузовом
6(20A) Многофункциональный блок управления кузовом
7(30A) Многофункциональный блок управления кузовом
8(30A) Многофункциональный блок управления кузовом
9(25A) Многофункциональный блок управления кузовом
10(20A) Многофункциональный блок управления кузовом
11(20A) Многофункциональный блок управления кузовом
12(30A) Многофункциональный блок управления кузовом
13
14(10A) Привод открывания крышки багажника/задней двери
15(10A) Система SRS
16(15A) Диагностический разъем
17(2A) Замок зажигания
18(10A) Электронный блок управления кондиционером
19
20(10A) Телематика
21
22(15A) Аудиосистема
23
24(10A) Блок управления системой парковки
25
26(10A) Комбинация приборов
27(10A) Система SRS
28(10A) Индикатор отключения подушки безопасности пассажира

Панель приборов

29(7,5A) Концевой выключатель(датчик положения) педали сцепления
30(10A) Фары
31
32(10A) Электронный блок управления кондиционером
33
34
35(25A) Электропривод стеклоподъемников (передние)
36(25A) Электропривод стеклоподъемников (водитель)
37
38(20A) Прикуриватель
39(10A) Люк
40

Предохранитель прикуривателя расположен под номером 38 (20А).

Расположение электронных компонентов Chevrolet Aveo T300

Предохранители шевроле авео т300 — как найти и поменять

1

Электронный блок управления ABS
2Электронный блок управления кондиционером
3Аккумуляторная батарея
4Диагностический разъем
5Блок управления конвертером DC/DC
6Электронный блок управления двигателем(ЕСМ)
7Реле противотуманных фар (соединен с блоком предохранителей/реле в моторном отсеке 1)
8Блок управления топливным насосом – за правой задней боковой отделочной панелью
9Блок предохранителей/реле, моторный отсек 1
10Блок предохранителей/реле, моторный отсек 2
11Блок предохранителей/реле, приборная панель
12Блок управления свечами накаливания
13Резистор электродвигателя вентилятора отопителя – за вещевым ящиком
14Звуковой сигнал
15Реле звукового сигнала (соединен с блоком предохранителей/реле в моторном отсеке 1)
16Электронный блок управления иммобилайзером — на рулевой колонке
17Многофункциональный блок управления — подсоединено к блоку предохранителей/реле под приборной панелью — функции: Центральный замок, лампы наружного освещения, лампы освещения салона, система контроля непристегнутых ремней безопасности
18Датчик температуры окружающего воздуха
19Блок управления системой парковки — за левой задней боковой отделочной панелью
20Блок управления усилителем рулевого управления – за приборной панелью
21Реле электродвигателя насоса омывателя заднего стекла (соединен с блоком предохранителей/реле в моторном отсеке 1)
22Реле очистителя заднего стекла (соединен с блоком предохранителей/реле в моторном отсеке 1)
23Электронный блок управления SRS
24Блок управления телефоном
25Электронный блок управления трансмиссией (ТСМ) – на трансмиссии
26Реле насоса омывателя лобового стекла (соединен с блоком предохранителей/реле в моторном отсеке 1)

Предохранители и реле Chevrolet Aveo (T300), 2011 — 2015

Мировой дебют второго поколения Chevrolet Aveo состоялся на Парижском автосалоне 2010. Первые партии серийных машин поступали из Кореи с последующей досборкой в Калининграде, и уже в феврале 2012 года новый седан Aveo появился у дилеров.

В моторном отсеке

Размещение предохранителей в подкапотном пространстве
Находится с левой стороны подкапотного пространства.
Предохранители шевроле авео т300 — как найти и поменять
Общий вид блока.

Схема элементов моторного блока (Вариант 1)
Предохранители шевроле авео т300 — как найти и поменять
Назначение реле
R1Стеклоочиститель
R2Не используется
R3Мотор стеклоочистителя
R4Реле антиобледенителя заднего ветрового стекла
R5Зажигание
R6Не используется
R7Реле, дополнительный насос охлаждающей жидкости
R8Реле бензонасоса Авео
R9Не используется
R10Вентилятор охлаждения, высокая скорость
R11Реле зажигания 2
R12Стартер
R13Реле сцепления компрессора кондиционера
R14Фара дальнего света
R15Вентилятор охлаждения, малая скорость
Описание предохранителейТок, А
1Электронный блок управления тормозной системой (EBCM)30
2Люк20
3Не используется25
4Не используется
5Не используется
6Не используется
7Не используется
8Блок управления кузовом5
9Реле заднего стеклоочистителя20
Или
Реле и мотор заднего стеклоочистителя
10Датчик батареи5
11Обогрев заднего стекла30
12Нет
13
14Блок управления зеркалами7,5
15Блок управления подогревом сидений25
16Блок управления топливным насосом10
17Соленоид продувки адсорбера10
18Насос заднего омывателя10
Насос омывателя ветрового стекла
19Топливный модуль (бензонасос)20
20Блок управления двигателем10
21Приводы регулировки положения фар10
Блок управления топливным насосом
22Тормозной серво вакуумный выключатель10
Автоматическая коробка передач АКПП
Трансформатор зажигания
23Нет
24Блок управления двигателем20
25Вентилятор охлаждения, низкоскоростное реле10
Охлаждающий вентилятор, быстродействующее реле
Реле сцепления компрессора кондиционера
Реле, дополнительный насос охлаждающей жидкости
26Расходомер воздуха с датчиком температуры воздуха10
Нагреватель термостата
27Датчик кислорода с подогревом 110
Датчик кислорода с подогревом 2
28Блок управления двигателем20
29Инжекторы (цилиндры 1 — 4)15
Катушка зажигания
30Блок управления двигателем10
31Реле сцепления компрессора кондиционера10
32Блок управления коробкой передач15
33Сигнал15
34Передние противотуманные фары10
35Левая фара дальнего света10
36Правая фара дальнего света10
37Реле стеклоочистителя30
38Электронный блок управления тормозами (EBCM)40
39Реле двигателя вентилятора40
40Панель приборов30
41Нет
42Вентилятор охлаждения, высокая скорость30
43Вентилятор охлаждения, малая скорость40
44Нет
45
46Реле стартера25
47Запасной5
48Запасной7,5
49Запасной10
50Резерв
51Резерв
52Резерв
53Резерв
Схема моторного блока предохранителей (Вариант 2)
Предохранители шевроле авео т300 — как найти и поменять
ОписаниеТок, А
1Система ABS/ESP30
2Люк20
3
4Электродвигатель очистителя заднего стекла20
5Многофункциональный блок управления15
6
7
8Электропривод зеркал заднего вида7,5
9
10Обогреватель заднего стекла30
11
12Электропривод зеркал заднего вида7,5/15
13Подогреватель сидений25
14Блок управления топливным насосом20
15
16 Насос заднего омывателя10
Насос омывателя ветрового стекла10
17Управление двигателем, реле топливного насоса20
18Электронный блок управления двигателем (ECM)10
19 Блок управления топливным насосом10
Приводы регулировки положения фар
20Датчик давления топлива10
Автоматическая коробка передач
или не используется
21Соленоид продувки адсорбера10
Клапан рециркуляции отработавших газов
Электродвигатель клапана впускного коллектора
Клапан настройки впускного коллектора
22 Катушка зажигания10/20
Катушки зажигания 1 — 4
Вентилятор охлаждения, низкоскоростное реле
Охлаждающий вентилятор, быстродействующее реле
Реле сцепления компрессора кондиционера
23Расходомер воздуха с датчиком температуры воздуха10
Нагреватель термостата
Блок управления двигателем
24Датчик кислорода с подогревом 110
Датчик кислорода с подогревом 2
Блок управления двигателем
Клапан настройки впускного коллектора
25Электронный блок управления двигателем (ECM)20
26Управление двигателем (инжекторы (цилиндры 1 — 4))15
27Электронный блок управления двигателем(ECM)15
28Кондиционер/отопитель10
29АКПП15
Соленоид вентиляционного отверстия
или нет
30Звуковой сигнал15
31Противотуманные фары10
32Дальний свет левой фары10
33Дальний свет правой фары10
34Система ABS/ESP40
35Очиститель лобового стекла30
36Электродвигатель вентилятора системы охлаждения40
37Блок предохранителей/реле в салоне30
38
39Электродвигатель вентилятора системы охлаждения40
4030
41Система ABS/ESP30
42Стартер25
43Резерв5
44Резерв
45Резерв10
46Резерв15
47Резерв20
48Резерв25
49Резерв30
R1Реле стеклоочистителя
R2Реле электромотора стеклоочистителя
R3Реле обогревателя заднего стекла
R4Реле основных цепей зажигания
R5
R6Реле бензонасоса 1
R7
R8Реле системы управления двигателем
R9Реле стартера
R10Реле электромагнитной муфты компрессора кондиционера
R11Реле дальнего света фар
R12Вентилятор охлаждения, малая скорость
R13Реле топливного насоса 2
Силовой блок на аккумуляторе
Предохранители шевроле авео т300 — как найти и поменять
РасшифровкаТок, А
1Блок управления усилителем руля80
2Стартер400
3Блок предохранителей/реле в салоне80
4Блок предохранителей/реле моторный отсек150

В салоне

Размещение блока предохранителей в салоне
Находится с водительской стороны приборной панели, за пластиковой крышкой.
Предохранители шевроле авео т300 — как найти и поменять
Фото — пример исполнения.

Схема предохранителей салонного блока
Предохранители шевроле авео т300 — как найти и поменять
ОписаниеТок, А
1Подогреватель топлива40
260
3
4Блок управления конвертером DC/DC30
5Многофункциональный блок управления кузовом20
620
730
830
925
1020
1120
1230
13
14Привод открывания крышки багажника/задней двери10
15Система SRS10
16Диагностический разъем15
17Замок зажигания2
18Электронный блок управления кондиционером10
19
20Телематика10
21
22Аудиосистема15
23
24Блок управления системой парковки10
25
26Комбинация приборов10
27Система SRS10
28Индикатор отключения подушки безопасности пассажира10
Панель приборов
29Концевой выключатель(датчик положения) педали сцепления7,5
30Фары10
31
32Электронный блок управления кондиционером10
33
34
35Электропривод стеклоподъемников (передние)25
36Электропривод стеклоподъемников (водитель)25
37
38Предохранитель прикуривателя Авео 30020
39Люк10
40
R1Логистический режим реле 1
или
не используется
R2Реле сигнала
или
не используется
R3Реле открывания багажника /задней двери
R4
R5Реле электродвигателя вентилятора отопителя
R6Реле цепей дополнительного оборудования
Фотовариант №2
Предохранители шевроле авео т300 — как найти и поменять
Предохранители шевроле авео т300 — как найти и поменять

Назначение и расположение предохранителей Chevrolet Aveo (T300)

Предохранители

Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.

Некоторые цепи могут быть защищены несколькими предохранителями.

Кроме того, в блоке могут быть установлены дополнительные предохранители.

Примечание

  • Некоторые описания блока предохранителей могут не относиться к вашему автомобилю.
  • При осмотре блока предохранителей обратите внимание на маркировочную табличку.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке. Для извлечения предохранителей различного типа захватите их съемником сверху или сбоку.

Блок предохранителей в моторном отсеке

Назначение и расположение предохранителей Chevrolet Aveo (T300)

Блок предохранителей находится в моторном отсеке. Освободите кожух, поднимите его и снимите.

Тип А

Назначение и расположение предохранителей Chevrolet Aveo (T300)

Тип В

Назначение и расположение предохранителей Chevrolet Aveo (T300)

1 Реле скорости переднего стеклоочистителя
2 Насос ABS
3 Реле управления переднего стеклоочистителя
4 Передний стеклоочиститель
5 Нагнетательный вентилятор
6 Клапан ABS
7 Вентиляционный люк крыши
8 –
9 Очиститель заднего стекла
10 Регулятор напряжения генератора
11 Масло АБС
12 AOS/ROS
13 Наружное зеркало заднего вида
14 Реле отпотевателя заднего стекла
15 Отпотеватель заднего стекла
16 Запасной предохранитель
17 Запасной предохранитель
18 Запасной предохранитель
19 Запасной предохранитель
20 Запасной предохранитель
21 Запасной предохранитель
22 Запасной предохранитель
23 –
24 ХОД/ЗАПУСК IEC
25 реле ХОД/ЗАПУСК
26 –
27 –
28 Наружное зеркало заднего вида с подогревом
29 –
30 Обогрев передних сидений
31 –
32 Двухтопливная система
33 Омыватель
34 Реле топливного насоса
35 Топливный насос
36 ECM_5
37 FSCM_2/Регулировка уровня
38 TCM_1
39 Вентилятор охлаждения K5
40 Вентилятор охлаждения K4
41 EVP
42 ECM
43 Муфта кондиционера
44 TCM
45 ECM_1
46 COIL
47 ECM_4
48 ECM_3
49 ECM_2
50 Инжектор
51 Реле P/T
52 Звуковой сигнал
53 Реле вентилятора охлаждения K3
54 Пуск
55 Реле пуска
56 Реле муфты кондиционера
57 Реле дальнего света
58 Передние противотуманные фары
59 Дальний свет левый
60 Дальний свет правый

61 Реле вентилятора охлаждения K1

Автомобиль с системой автоматической остановки и пуска двигателя

Назначение и расположение предохранителей Chevrolet Aveo (T300)

1 Реле скорости переднего стеклоочистителя
2 Насос ABS
3 Реле управления переднего стеклоочистителя
4 Передний стеклоочиститель
5 Реле питания регулируемого водяного насоса
6 Нагнетательный вентилятор
7 Питание регулируемого водяного насоса
8 Наружное зеркало заднего вида
9 AOS/ROS
10 Масло АБС
11 Регулятор напряжения генератора
12 Очиститель заднего стекла
13 –
14 Клапан ABS
15 Вентиляционный люк крыши
16 –
17 Реле отпотевателя заднего стекла
18 Отпотеватель заднего стекла
19-25 Запасной предохранитель
26 –
27 ХОД/ЗАПУСК IEC
28 реле ХОД/ЗАПУСК
29 –
30 –
31 Наружное зеркало заднего вида с подогревом
32 Реле питания вспомогательного водяного насоса
33 Обогрев передних сидений
34 FSCM_1
35 Подвод паров топлива к адсорберу
36 Омыватель
37 Реле топливного насоса
38 Топливный насос
39 ECM_5
40 FSCM_2/Регулировка уровня
41 TCM_1/преобразователь постоянного тока
42 REC
43 НАСОС SAI
44 EVP
45 ECM
46 Муфта кондиционера
47 TCM
48 Питание вспомогательного водяного насоса
49 ECM_1
50 COIL
51 ECM_4
52 ECM_3
53 ECM_2
54 Форсунка/катушка зажигания
55 Реле насоса SAI
56 Реле P/T
57 Вентилятор охлаждения K4
58 Вентилятор охлаждения K5
59 Реле вентилятора охлаждения K3
60 Пуск
61 Реле пуска
62 Реле муфты кондиционера
63 Реле дальнего света
64 Звуковой сигнал
65 Передние противотуманные фары
66 Дальний свет левый
67 Дальний свет правый
68 Реле вентилятора охлаждения K1

Автомобиль с дизельными двигателями

Назначение и расположение предохранителей Chevrolet Aveo (T300)

1 Реле скорости переднего стеклоочистителя
2 Насос ABS
3 Реле управления переднего стеклоочистителя
4 Передний стеклоочиститель
5 Реле питания регулируемого водяного насоса
6 Нагнетательный вентилятор
7 Питание регулируемого водяного насоса
8 Наружное зеркало заднего вида
9 AOS/ROS
10 Масло АБС
11 Регулятор напряжения генератора
12 Очиститель заднего стекла
13 –
14 Клапан ABS
15 Вентиляционный люк крыши
16 –
17 Реле отпотевателя заднего стекла
18 Отпотеватель заднего стекла
19-25 Запасной предохранитель
26 –
27 ХОД/ЗАПУСК IEC
28 реле ХОД/ЗАПУСК
29 Реле питания вспомога‐ тельного водяного насоса
30 Питание вспомогательного водяного насоса
31 Наружное зеркало заднего вида с подогревом
32 Реле подогревателя топливного насоса
33 Обогрев передних сидений
34 –
35 Омыватель
37 Реле топливного насоса
38 Топливный насос
39 ECM_5
40 Регулировка уровня
41 Преобразователь постоянного тока
42 Подогреватель топливного фильтра
43 REC
44 Свеча накаливания
45 ECM
46 Муфта кондиционера
47 TCM
49 ECM_1
50 COIL
51 ECM_4
52 ECM_3
53 ECM_2
54 Подогрев системы принудительной вентиляции картера
55 Реле вентилятора охлаждения K2
56 Реле P/T
57 Вентилятор охлаждения K5
58 Вентилятор охлаждения K4
59 Реле вентилятора охлаждения K3
60 Пуск
61 Реле пуска
62 Реле муфты кондиционера
63 Реле дальнего света
64 Звуковой сигнал
65 Передние противотуманные фары
66 Дальний свет левый
67 Дальний свет правый
68 Реле вентилятора охлаждения K1

Блок предохранителей в приборной панели

Назначение и расположение предохранителей Chevrolet Aveo (T300)

Внутренний блок предохранителей расположен под приборной панелью на стороне водителя.

Назначение и расположение предохранителей Chevrolet Aveo (T300)

1 DLIS
2 DLC
3 Подушка безопасности
4 Задняя дверь
5 Запасной предохранитель
6-13 Блок управления кузовным оборудованием
14 IPC
15 ONSTAR
16 Ultra parking assist
17 Информационный центр водителя
18 Аудио
19 Прицеп
20 VLBS
21 CHEVYSTAR
22 Обогрев, вентиляция, кондиционер
23 HDLP ALC
24 Сцепление
25 IPC-AOS
26 Подушка безопасности ХОД/ЗАПУСК
27 Ходовое реле
28 Реле задней двери
29 Прицеп ХОД/ЗАПУСК
30 Часовая пружина
31 Обогрев, вентиляция, кондиционер
32 Запасной предохранитель
33 Вентиляционный люк крыши
34 Прикуриватель
35 Запасной предохранитель
36 Задний электрический стеклоподъемник
37 Передний электрический стеклоподъемник
38 RAP/ACCY
39 DCDC CONV
40 Электростеклоподъемник двери водителя
41 PTC2
42 PTC1
43 Разъем аккумулятора
