“Manuals for servicing, repairing, and maintaining the Chevrolet Lacetti Hatchback, as well as replacement bulbs for its headlights.”

У меня: был Лачик хэтч 2006 1,6МТ, потом Nissan Almera Classic 2010 1,6MT, теперь Ford Focus-II 2007 1,6AT

Сказал(а) спасибо: 27

Поблагодарили 129 раз(а) в 120 сообщениях

Сообщение от копейкин александр

Всем привет.Сегодня зашел в гараж-а там вонь от бензина.Короче в баке свищ.Оригинал дорогой для меня–20000р.Ребята а как насчет аналога? Встает нормально? И вообще какие нюансы?

1. Откройте крышку багажника.

2. Откройте панель обивки салона.

3. Отверните патрон лампы, вращая его против часовой стрелки.

4. Выньте лампу из патрона, нажав на нее и повернув против часовой стрелки.

5. Установите новую лампу в патрон.

См. раздел “ХАРАКТЕРИСТИКИ ЛАМП” .

6. Установите патрон в блок фары.

Вращайте патрон лампы по часовой стрелке.

7. Установите панель обивки салона и закройте крышку багажника.

Замена лампы (хэтчбек) Для замены габаритных огней, фонаря тормоза и задних указателей поворота:

2. Отвинтите два винта и снимите блок фары.

3. Извлеките держатель лампы из корпуса фонаря, вращая его против часовой стрелки.

4. Выньте лампу из патрона, нажав на нее и повернув против часовой стрелки.

5. Установите новую рекомендуемую лампу в патрон. См. раздел “ХАРАКТЕРИСТИКИ ЛАМП” .

6. Установите патрон в блок фары.

7. Установите блок фары обратно и завинтите два винта, извлеченные ранее.

2. Снимите защитную крышку.

3. Отверните патрон лампы, вращая его против часовой стрелки.

4. Выньте лампу из патрона, нажав на нее и повернув против часовой стрелки.

5. Установите новую рекомендуемую лампу в патрон. См. раздел “ХАРАКТЕРИСТИКИ ЛАМП” .

6. Установите патрон в блок фары.

Вращайте патрон лампы по часовой стрелке.

7. Установите защитную крышку и закройте заднюю дверь.

2. Отвинтите два винта и снимите блок фары.

3. Извлеките держатель лампы из корпуса фонаря, вращая его против часовой стрелки.

4. Выньте лампу из патрона, нажав на нее и повернув против часовой стрелки.

5. Установите новую лампу в патрон.

См. раздел “ХАРАКТЕРИСТИКИ ЛАМП” .

6. Установите патрон в блок фары.

7. Установите блок фары обратно и завинтите два винта, извлеченные ранее.

Боковые повторители указателей поворота

Дополнительный стоп-сигнал

Другое на сайте:

Детали подвески двигателя
Детали подвески двигателя 1. Левая стойка опоры 2. Кронштейн левой опоры 3. Упругий элемент опоры двигателя, левый 4. Кронштейн левой опоры 5. Левая стойка опоры (М/Т) 6. Левая стойка опоры .

Термопереключатель (автомобили с карбюраторными двигателями)
ОБЩИЕ СВЕДЕНИЯ Термопереключатель ввернут в крышку термостата. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для проверки надо снять переключатель, погрузить в нагреваемый сосуд с водой и определить температуру .

Треугольное боковое стекло
ОБЩИЕ СВЕДЕНИЯ Панель обивки проема треугольного окна (кузов седан) .

Лампы Лачетти

В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль с завода.

На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света  — H7 — лампа ближнего света, H1 — лампа дальнего света.

Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях.
Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.

Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.
На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).
Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.
На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.

Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря.
Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.
Лампа освещения вещевого ящика загорается при открытии его крышки.

Вот какие установлены лампы Лачетти

1. H7 — лампа ближнего света (седан, универсал)  55Вт
2. H1 — лампа дальнего света (седан, универсал)  55Вт
3. H4 — лампа дальнего/ближнего света (хэтчбек)  60/55Вт
4. H27W/1 — лампа противотуманной фары  27Вт
5. PY21W — лампа указателя поворота  21Вт
6. P21W — лампа противотуманного света, лампа света заднего хода  21Вт
7. P21/5W — лампа габаритного света и сигнала торможения  21/5Вт
8. C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
9. W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения  7,5Вт
10. WY5W — лампа бокового указателя поворота  5Вт
11. W3W — сигнализатор (контрольная лампа) резерва топлива  3Вт
12. W1,4W — сигнализаторы (контрольные лампы) комбинации приборов  1,4Вт
13. W1,4W — лампа подсветки комбинации приборов  1,4ВТ
14. W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием  1,4Вт
15. W1,4W — лампы подсветки выключателей  1,4Вт

Подсветка приборов Лачетти

Подсветка номерного знака Лачетти

Подсветка Лачетти. Описание, замена ламп и советы

Предохранители и реле Лачетти: расшифровка и расположение

Более 15 лет занимаюсь автодиагностикой. И стараюсь делиться своим опытом на страницах этого сайта. Главная задача хорошего диагноста – выявить неисправность даже не заглядывая под капот и не откручивая ни одной гайки.

Задние фонари Лачетти

Задние фонари Лачетти хэтчбек, Лачетти универсал и Лачетти седан различаются не только визуально, но и процессом по их снятию и замене ламп. Рассмотрим данный вопрос в этой статье.

Видео замены ламп Лачетти хэтчбек

Замена ламп в задних фонарях Лачетти

Какие лампы установлены в задних фонарях можно посмотреть в статье Лампы Лачетти

На всех фонарях лампы меняются аналогично. Необходимо провернуть патрон против часовой стрелки и вынуть его из фонаря вместе с лампой

Затем немного надавить на лампу и, провернув против часовой стрелки, извлечь её из патрона. Новая лампа устанавливается в обратном порядке.

Chevrolet Lacetti manual

Chevrolet Lacetti Снятие наливной трубы

Правый верхний саморез крепит также поводок пробки горловины.
Вывешиваем и снимаем заднее правое колесо.

Головкой «на 10» отворачиваем болт крепления кронштейна наливной трубы и вентиляционной трубки.

Пассатижами сжимаем концы хомута крепления наливной трубы к патрубку бака и сдвигаем хомут по трубе.
Аналогично сдвигаем хомут по вентиляционной трубке.

Отсоединяем наливную трубу и вентиляционную трубку от патрубков бака.

Снимаем наливную трубу с вентиляционной трубкой.
Устанавливаем наливную трубу с вентиляционной трубкой в обратной последовательности.

Крепление бензобака шевроле лачетти

стоп-стоп-стоп.
какой тросик. у меня тросик просто убирает фиксатор лючка, а открывается он за счёт действия пружинки. или на ХБ по другому, да? тады извините

всё, дошло 🙂
Ослабленныйй тросик не до конца убирает фиксатор?

iMike, дык на нексии там электрическое отпирание из салона + на всякий случай механическое из багажника.
а тут у нас, если я правильно понимаю, чисто механическое. Но длиииииинное.

Было дело, в недавние морозы+ снег, у меня этот лючек запорошило снегом и наглухо приморозило. Приезжаю на заправку — трыньк из теплого салона, а он заперт. Я один в машине.
Дилема: подковыривать его снаружи — он изнутри закрыт замком. Дергать рычажок из салона — а кто ж его тогда снаружи будет подковыривать.

Вобщем, подложил под рычажок достаточно массивную обметалку и только после этого ключом поддел снаружи.
Вуаля! ))

s40in,
он туже становится или срабатывает в самый последний момент?

Срабатывает там же, просто очень туго.

Всё сделал =) .
Как оказалось, механизм натяжения тросика «чуть чуть» заржавел.
Все неполадки устранены, всем огромное спасибо за советы, тема закрыта.

фото механизма: http://www.erp-lora.ru/foto/f7.jpg

ЗЫ:sapr2000, есть фотки с другого ракурса, если нужны, скинь мыльник в личку.

А меня вчера угораздило — сломать планку крепления (пластмасовую) лючка бензобака. Звоню дилерам — говорят не заказывают отдельно такую деталь. То есть вместе с лючком. Стоит данная тема 700 рублёв (либо 2200 с покраской нового люка) 😯
Ща каску помучаю

Помучал каску — поеду заявление писать в субботу — должны по страховке — без справок всяких поменять )

мне пришлось его викавиривать плоской отвёрткой 🙂

У меня приятель на такой случай магнит возит.

А каким образом фиксатор крышки бензобака крепится к кузову? На ходу крышка открывается т.к. всё провалилось во внутрь кузова. Достать достал, а как закрепить, в толк не возьму.

В теме «Вибродемпфирование, шумоизоляция панелей задних крыльев кузова
автомобиля Chevrolet Lacetti» видно крепление фиксатора тут:
http://www.sapr2000.ru/lach_sm1.html
а вот здесь есть как добраться
http://www.sapr2000.ru/lach_rc5.html

я купил лацетти б/у с 2007 г. изначально лючок не открывался. приловчился следующим образом: открываю легким ударом руки по противоположному краю крышки относительно местонахождения втягивающегося зацепа

Скорее всего тросик не работает или что-то во втягивающем узле.
Посмотреть легко- снимаешь правую обивку в багажнике. Рукой дотягиваешься до втягивающего узла, поворачиваешь его на 90 градусов и вынимаешь из своего места.

с этим рычагом
далее обсуждения ведём —>здесь (http://www.lacetti-club.ru/vb_forum/showthread.php?t=22930&highlight=%F0%FB%F7%E0%2A+%EB%FE%F7%EA%2A)

А у меня вообще резинка на штоке-фиксаторе растрескалась и развалилась. Соответственно, лючок с салона тоже не откроешь, пока не подопрешь рычажок чем-нибудь. Как я понял, за счет деформации резины лючок и откидывается при натяжении троса. Попытки найти подобный манжет пока ни к чему не привели.

Помыл машину, поездил денек, поставил на сутки, поехал на заправку, дергую рычежок 0 эмоций, блиииин, еще раз, потом еще раз. Пытался открыть руками, без результатно. Приподнял рычажок очень сильно, вауля, открыто. Начал зачишатья шток-фиксатор, резинка отвалилась, печаль. Закрывается с зазорами.

Помыл машину, поездил денек, поставил на сутки, поехал на заправку, дергую рычежок 0 эмоций, блиииин, еще раз, потом еще раз. Пытался открыть руками, без результатно. Приподнял рычажок очень сильно, вауля, открыто. Начал зачишатья шток-фиксатор, резинка отвалилась, печаль. Закрывается с зазорами.

Надо взять в привычку всегда после мойки насухо вытирать за и под лючком.
На шток брызгать вд.
В вашем случае в зазор штока и оплётки (привод штока тросовый) попала вода и шток вмёрз и заклинил.
Если такое случается, то можно снять справа обшивку багажника и отогреть корпус штока рукой (там есть к нему подход).

Седан

Мощность: 55 Вт

Мощность: 55 Вт

Передний габаритный свет

Мощность: 5 Вт

Передние указатели поворотов

Мощность: 21 Вт

Боковые указатели поворотов

Мощность: 5 Вт

Задние указатели поворотов

Мощность: 21 Вт

Мощность: 27 Вт

Задние противотуманные фонари

Мощность: 21 Вт

Стоп-сигнал / габаритный свет

Мощность: 21/5 Вт

Лампа света заднего хода

Мощность: 21 Вт

Фонарь подсветки номерного знака

Мощность: 5 Вт

Мощность: 5 Вт

Хэтчбек

Мощность: 55 Вт

Мощность: 55 Вт

Передний габаритный свет

Мощность: 5 Вт

Передние указатели поворотов

Мощность: 21 Вт

Боковые указатели поворотов

Мощность: 5 Вт

Задние указатели поворотов

Мощность: 21 Вт

Мощность: 27 Вт

Задние противотуманные фонари

Мощность: 21 Вт

Стоп-сигнал /габаритный свет

Мощность: 21/5 Вт

Лампа света заднего хода

Мощность: 21 Вт

Фонарь подсветки номерного знака

Мощность: 5 Вт

Снятие топливного бака

Топливный бак снимаем для его промывки или замены.

Работу проводим при пустом баке или когда в нем осталось не более 5 л топлива. Отсоединяем колодку жгута проводов от топливного модуля (см. Снятие и разборка топливного модуля).

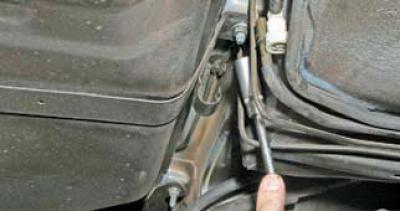

Отворачиваем болты крепления кронштейнов тросов стояночного тормоза к кузову и вынимаем тросы из держателей (см. Снятие элементов стояночной тормозной системы). Отсоединяем наливную трубу и вентиляционную трубку от патрубков топливного бака (см. Снятие наливной трубы). Через отверстие патрубка шлангом можно откачать топливо из бака.

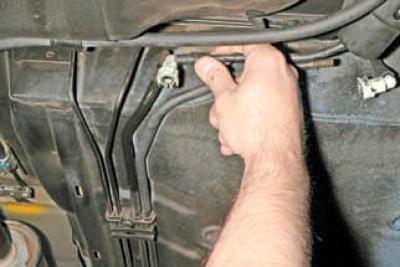

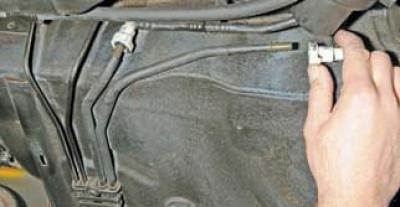

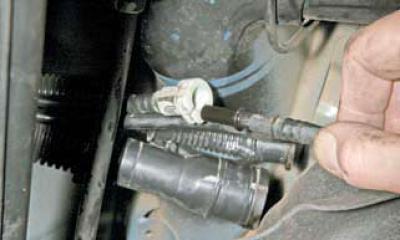

Аналогично от другой металлической трубки отсоединяем наконечник пластмассовой трубки подачи топлива.

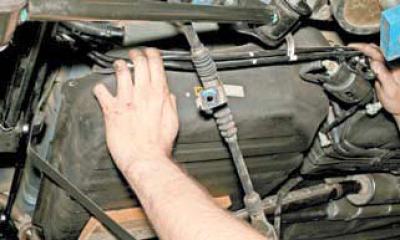

Устанавливаем под топливный бак регулируемый по высоте упор, подложив между ним и баком деревянный брусок.

Высокой головкой «на 12» отворачиваем гайки крепления двух хомутов, прижимающих бак к кузову.

Опустив бак на упоре, снимаем держатели трубки отвода паров топлива из адсорбера с отбортовки бака.

Выводим топливный бак из пространства между трубой дополнительного глушителя и днищем кузова и снимаем бак.

Устанавливаем топливный бак в обратной последовательности.

Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливных магистралей.

Как снять задний фонарь Лачетти

На седане самый простой процесс замены ламп в задних фонарях, а также самое легкое и понятное снятие этих самых фонарей. Поэтому на этом сильно зацикливаться не будем.

Достаточно нажать на фиксатор и открыть крышку в обивке багажника. Сразу становятся доступны патроны ламп и три гайки крепления фонаря, открутив которые, фонарь легко снимается вместе с прокладкой

В общем, процесс простой, быстрый и понятный.

Чего не скажешь о хэтчбеке и универсале.

Хотя на самом деле там ничего сложного нет, но у новичков всегда возникают трудности, так как не все знают за счет чего держится фонарь.

Задние фонари Лачетти хэтчбек имеют самую сложную конструкцию. По сути у него не два задних фонаря, а четыре — два в крыльях и два в пятой двери.

Так вот, если с теми, что установлены в пятой двери вопросов не возникает, то с фонарями в крыльях возникают проблемы и вопросы.

Самое большое неудобство заключается в том, что произвести замену перегоревшей лампы невозможно без снятия фонаря. НО. Недостатком это называть не хочу. Так как такая технология позволила сделать багажное отделение более защищённым от попадания воды, нежели на седане. Вот тема на форуме о воде в багажнике.

Чтобы снять задний фонарь, расположенный в крыле, необходимо сначала открутить крестовой отверткой два самореза

Примечание! Я привык снимать фонарь таким способом. Но если Вы боитесь отколоть край фонаря, то можно воспользоваться другим способом — взять прочную нить, просунуть её в щель, чтобы она вышла с противоположного конца. Теперь взявшись за оба конца, необходимо дернуть верёвку на себя. Фонарь высвободится. Только не переусердствуйте и не оторвите провода!

Не оторвите провода, они имеют ограниченную длину.

При установке фонаря обратно я всегда смазываю штифты техническим вазелином. Это облегчит демонтаж в будущем

Тоже самое проделываю и в местах под саморезы.

Чтобы заменить лампы заднего фонаря, установленного в пятой двери, снимать фонарь нет необходимости. Достаточно нажать на фиксатор и снять крышку в обивке двери

Сразу откроется доступ к патронам ламп.

Если всё же необходимо снять этот фонарь, то нужно открутить ключом на 8 мм две гайки снаружи фонаря и две изнутри

После этого, отодвинув фонарь, разъединить колодку проводов и снять фонарь с прокладкой. Без надобности лучше лишний раз его не демонтировать, так как прокладка лучше от этого не станет.

На универсале задние фонари демонтируются аналогично фонарям хэтчбека, расположенным в крыльях.

Отворачиваем два самореза

После этого необходимо также извлечь штифты фонаря из пластиковых заглушек. Так как в фонаре универсала штифты расположены на большем расстоянии друг от друга, то можно обойтись без отвертки, а просто дернув сначала верхнюю часть на себя, а затем нижнюю и фонарь окажется в руках.

Chevrolet Lacetti manual

Chevrolet Lacetti Снятие топливного бака

Высокой головкой «на 12» отворачиваем гайки крепления двух хомутов, прижимающих бак к кузову.

Опустив бак на упоре, снимаем держатели трубки отвода паров топлива из адсорбера с отбортовки бака.

Выводим топливный бак из пространства между трубой дополнительного глушителя и днищем кузова и снимаем бак.
Устанавливаем топливный бак в обратной последовательности.
Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливных магистралей.
