Какой основной стоп сигнал на Шевроле Авео Т300? Какие лампы установлены в этой машине

В отличии от прошлого, второго поколения модели, в третьем Aveo T300 лампы ближнего и дальнего света сделаны раздельно. Сам дизайн модели получился несколько противоречивым — одним автолюбителям он пришелся по вкусу, другим нет. В этой статье мы подробно расскажем вам о том, какие лампы установлены на Chevrolet Aveo T300.

Лампы передних блок фар

• Лампа ближнего света фар H7 12v/55W
• Лампа дальнего света H1 12v/55W
• Лампа габаритного огня 12v W5W/T10
• Лампа указателя поворота 12v PY21W 21W
• Лампа бокового указателя поворота 12V WY5W
• Лампа противотуманной фары 12v H27/2 27W (цоколь 881)

Лампы задних фонарей

• Лампа заднего хода 12v P21W
• Лампа заднего стоп-сигнала 12V P21W
• Лампа заднего габарита 12V P21W
• Лампа задней противотуманной фары 12V P21W
• Лампа заднего указателя поворотов 12V PY21W
• Дополнительный стоп-сигнал — LED (светодиоды)

Другие лампы подсветки

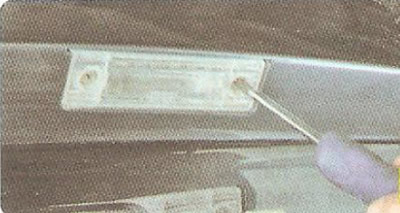

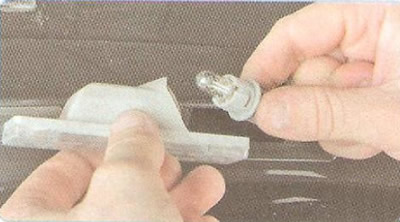

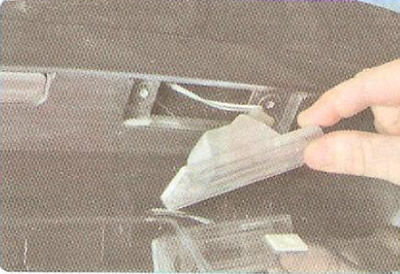

• Лампа подсветки номерного знака 12V W5W/T10
• Лампа подсветки багажника 12V W8W 8W

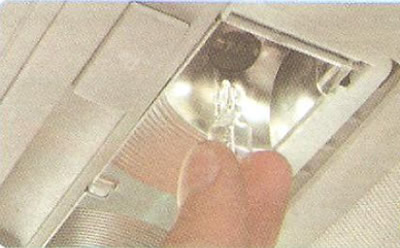

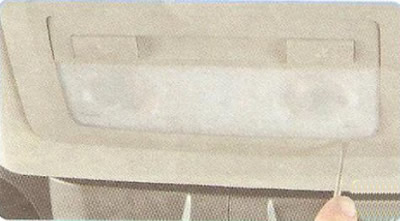

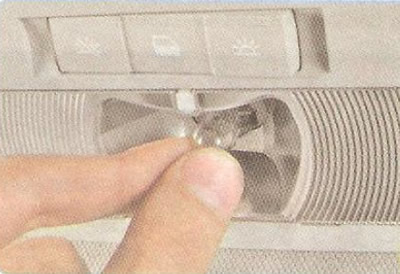

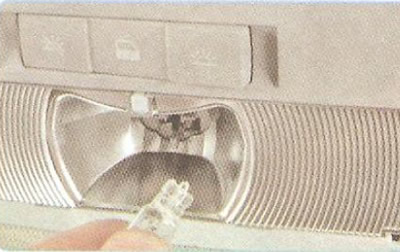

• Передний плафон освещения салона 12V C5W 5W

Типы применяемых ламп в Aveo T300

С завода устанавливается с увеличенным сроком службы и называется Long Life или сокращенно LL.

Лампа H7 ближнего света

• BOSCH H7-12-55 Day Time Long Live от 250 руб
• PHILIPS H7-12-55 LLECO VISION 12972LLECOB1 от 350 руб
• H7 General Electric Extra Life 12V/55W от 230 руб
• MTF H7-12-55 +30% Standard Long Life x4 MTF Light от 190 руб
• H7 Narva Long Life 12V 55W от 250 руб
• OSRAM H7-12-55 Ultra Life 64210ULT от 240 руб

Лампа дальнего света H1 12v/55W

• Osram Ultra Life H1 64150ULT от 250 руб
• H1 Philips LongLife Eco Vision от 260 руб
• MTF-Light LongLife Standart H1 HS1201 2900K от 180 руб
• GE H1-12-55 50310/1U от 100 руб
• KOITO H1-12- 55 Вт Other Brand 0457 от 220 руб
• NARVA H1-12-55 LONG LIFE (2-хкратный ресурс) 48322LL от 160 руб

Лампа передней противотуманной фары H27/2

• AYWIparts H27/2-12-27 PGJ13 (881) AW1910013 от 130 руб
• GE H27/2-12-27 (PGJ13) 54490U от 350 руб
• MTF H27-12-27 +30% (881) Standard Long Life x4 HS1281 от 160 руб
• NARVA № 881 12V 27W PGJ13 (H27/2) 48040 от 190 руб
• OSRAM № 881 12V 27W PGJ13 (H27/2) 881 от 300 руб
• PHILIPS H27W/2 12V 27W (PGJ13) 881 12060C1 от 280 руб

Лампа указателя поворота PY21W

• PY21W (NARVA) 17638 от 35 руб
• PY21W (OSRAM) (50) Osram от 60 руб
• PY21W Pure Light (BOSCH) от 50 руб
• PY21W (General Electric) 17248 от 45 руб
• PY21W (PHILIPS) 12496NACP от 60 руб

Лампа габаритного огня и подсветки номера W5W

• W5W KOITO 1583 от 30 руб
• W5W NARVA 78185 от 15 руб
• W5W Osram 2825 от 20 руб
• W5W Philips 12961CP от 25 руб
• W5W LLECO VISION (3-хкратный ресурс) Philips от 80 руб 2 штуки

Какие лампы лучше выбирать для замены

Если светоотдачи от штатных ламп вам не хватает, тогда для своего Chevrolet Aveo T300 советуем выбирать вам лампы с увеличенной яркостью от +30 до +150% света. Такие лампы будут освещать дорогу намного лучше, чем стандартные, однако и ресурс их ниже.

Лампы с пометкой LL (Long Life) как и штатные лампы обладают увеличенным сроком службы, однако свет от них хуже чем от ламп с увеличенной яркостью.

Лампа с синей колбой дает эффект ксенона — белый свет 5000 кельвин. Минус таких ламп- слабое освещение в сырую погоду. Из плюсов красивый внешний вид и неплохое освещение на снегу.

Лампы с желтой колбой или пометкой Allseson это всепогодные лампы которые отличаются ярким «ядовито желтым» светом и отлично светят в любую погоду.

Лампы применяемые в Шевроле Круз

Шевроле Круз весьма популярный автомобиль не только в России, но и в других странах, так как производства этой модели налажено буквально по всему миру. Популярность подтверждают и цифры проданных машин, так как за всю историю производства насчитывается более трех миллионов проданных автомобилей. Его собирали в Корее, Бразилии, США, Австралии и ряди других стран. Автомобиль официально продавался в России с 2009 года, производства кузовов седан и хэтчбек было на заводе GM в Питере. В городе Калининград на заводе Автодор собиралась машина кузов универсал. В основе платформы Шевроле Круз лежит автомобиль Опель Астра J, от Опеля по наследству Крузу достались моторы и многие элементы подвески. У Круза было три комплектации базовая LS следующая LT и самая максимальная LTZ. В базовую комплектацию входит мотор объемом 1.6 литра мощностью 109 лошадиных сил и механическая 6-ступенчатая коробка передач. Был еще один двигатель объемом 1.8 литра мощностью 141 лошадиных сил. В максимальную комплектацию входил турбированный мотор объемом 1.4 литра мощностью 140 лошадиных сил и автоматическая коробка передач. Также в комплектацию машины могли входить такие опции как дачник дождя и света, что было безусловно огромным плюсом.

Типы ламп Шевроле Круз

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

1 Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя электрическими контактами. Имеет две нити накаливания.

2 Лампа противотуманной фары — галогеновая лампа Н8 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

3 Лампа переднего указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

4 Лампа габарита и сигнала тормоза — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

5 Лампа заднего противотуманного фонаря седан — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа заднего хода седан — бесцокольная одноконтактная лампа накаливания W16W, мощностью 16 ватт.

7 Лампа заднего указателя поворота седан — бесцокольная одноконтактная лампа накаливания WY21W, мощностью 21 ватт оранжевого цвета.

8 Лампа заднего противотуманного фонаря универсал — бесцокольная одноконтактная лампа накаливания W21W, мощностью 21 ватт.

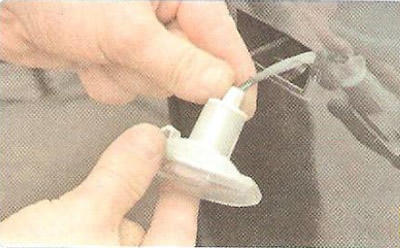

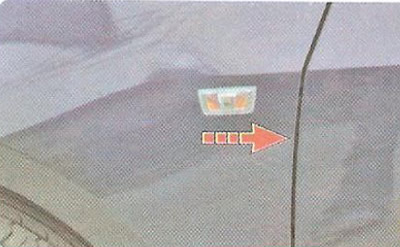

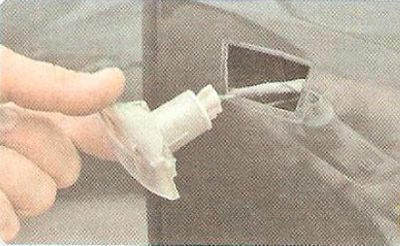

9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

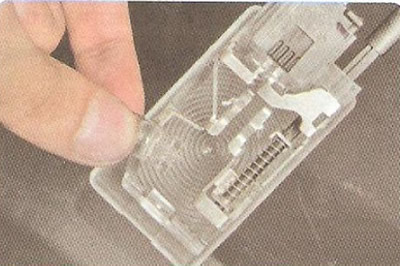

10 Лампа освещения номерного знака, багажника, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

2290–21_Prilogenie. indd

Именно из соображений безопасности и водителей, и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства. Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой — не менее опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Поэтому крайне важно знать, какие лампы предусмотрены производителем для установки в световых приборах автомобиля, и уметь в случае необходимости их заменить.

Лампы, применяемые в автомобилях «Шевроле Круз»

Во всех остальных элементах световой сигнализации, подсветки приборов и органов управления в качестве источников света используются светодиоды, ресурс которых весьма велик, а заменить их можно только в составе узла.

Лампы Chevrolet Cruze

Шевроле Круз обладает большим набором ламп, на которые возложены разнообразные функции.

Так, например, ближний свет и дальний свет позволяют комфортно и безопасно двигаться в темное время суток.

Лампочки расположенные на панели приборов необходимы для информирования водителя о состоянии его транспортного средства. Лампы габаритов, подсветки номера, заднего хода, поворотника, стоп сигнала служат для информирования других участников дорожного движения.

Головной свет, освещение в салоне и лампочки подсветки в приборной панели делают эксплуатацию Chevrolet Cruze более комфортной.

Перечень ламп, которые установлены на Шевроле Круз

На автомобиле Шевроле Круз применяются галогеновые лампы приведенные на изображении ниже. В 2014 году была попытка внести корректировку используемых лампочек, которая не принесла ожидаемого эффекта, из-за чего производителю пришлось вернуться к прежнему варианту.

В 2011 году популярность начли приобретать светодиодные ленты в фарах. А с 2012 года автовладельцы стали массово ставить скандинавский свет.

В таблице ниже приведены типы ламп применяемых на Chevrolet Cruze в кузове седан, хэтчбек и универсал.

В таблице перечень ламп на Шевроле Круз:

Процесс замены сгоревшей лампы ближнего и дальнего света

Если нормально не работает освещение дороги ближним или дальним светом, то риск попадания в аварийную ситуацию увеличивается в разы. Связано это с тем, что водитель намного позже замечает препятствие и у него остается меньше времени для осуществления маневра. Поэтому при выходе ламп из строя рекомендуется заменить их в кратчайшие сроки. Выполнить это можно воспользовавшись инструкцией приведенной ниже.

• Отсоединить клеммную колодку.

• Снять защитный резиновый чехол. При этом может потребоваться приложить достаточное усилие. Материал из которого изготовлена защита достаточно крепкий, поэтому автовладельцу не стоит опасаться повреждений в процессе демонтажа.

• Сжать концы пружинного фиксатора.

• Установить новую лампу не касаясь стекла пальцами.

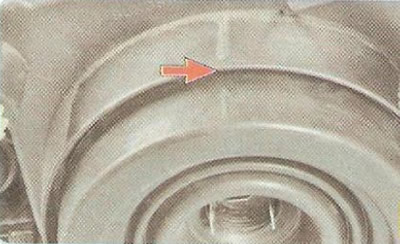

• Смонтировать защитный кожух, соблюдая метки.

Замена лампочек, которые установлены в противотуманке

Для того чтобы поменять лампочку туманки необходимо воспользоваться инструкцией ниже.

• Демонтировать аэродинамический щиток.

• Открутить грязевую защиту переднего бампера.

• Освободить место для доступа к противотуманке.

• Отсоединить клеммную колодку от лампы.

• Поворотом лампы против часовой стрелки демонтировать ее.

• Вынуть лампочку из фары. При этом следует учитывать, что цоколь ламп часто бывает горячим.

• Установить новую лампочку. Проконтролировать как работает противотуманный свет. На этом замена закончена.

Решение проблемы со сгоревшей лампочкой в габаритах

Лампочки габаритов наиболее редко выходят из строя. Они служат для обозначения нахождения автомобиля в темное время суток. Для того чтобы выполнить их замену требуется воспользоваться ниже приведенной инструкцией.

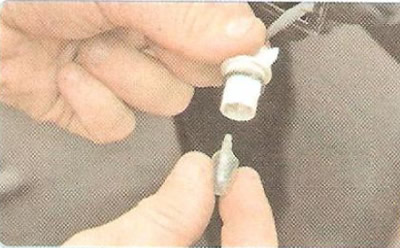

• Демонтировать резиновых защитный чехол аналогично, как при замене лампочек дальнего и ближнего света.
• Приложив небольшое усилие, потянуть за патрон на себя.

• Демонтаж лампы осуществляется ее простым вытягиванием из цоколя.

• Установка новой лампы производится в порядке обратном ее снятию.
• Проконтролировать работоспособность габаритов.

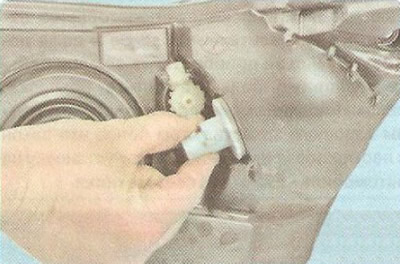

Замена лампы в поворотнике

Если не моргает свет поворотников то помимо неисправной лампочки из строя может выйти реле. Особо не надежен данный узел на автомобилях Шевроле Круз 2013 года выпуска. Поэтому если установка новой лампочки не помогла, необходимо уделить внимание на ее управление автоматикой.

В случае проблемы с лампой поворотника, требуется ее замена. Для этих целей рекомендуется воспользоваться инструкцией приведенной ниже.

• Открыть капот.
• Снять минусовую клемму с аккумулятора.

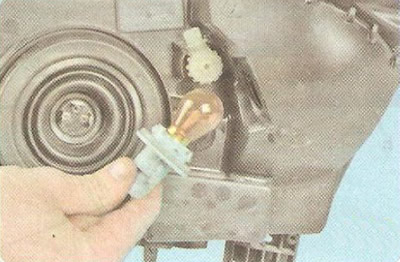

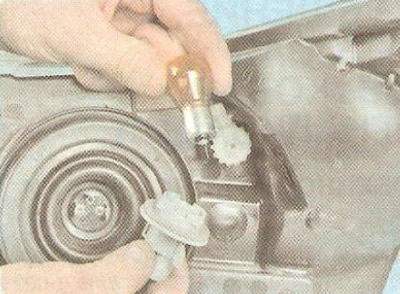

• Взять лампу за корпус патрона и повернуть против часовой стрелки.
• Для демонтажа потянуть за корпус в сторону противоположную фаре.

• Нажать на стеклянную колбу до упора.
• Провернуть лампу против часовой стрелки.
• Вытянуть лампочку с корпуса.

• Установить новое изделие в порядке обратном демонтажу.
• Проверить работоспособность.

Какие лампочки на шевроле круз в передних фарах — рассматриваем вместе

Исправность внешних световых приборов вашего автомобиля — это в первую очередь безопасность. Не только ваша и ваших пассажиров, но и других участников дорожного движения

2290–21_Prilogenie. indd

Именно из соображений безопасности и водителей, и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства. Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой — не менее опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Поэтому крайне важно знать, какие лампы предусмотрены производителем для установки в световых приборах автомобиля, и уметь в случае необходимости их заменить.

Лампы, применяемые в автомобилях «Шевроле Круз»

Во всех остальных элементах световой сигнализации, подсветки приборов и органов управления в качестве источников света используются светодиоды, ресурс которых весьма велик, а заменить их можно только в составе узла.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

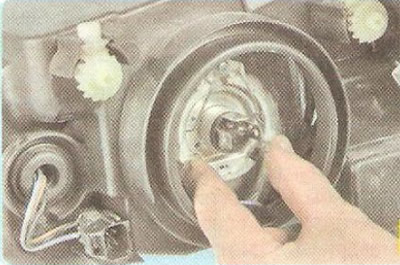

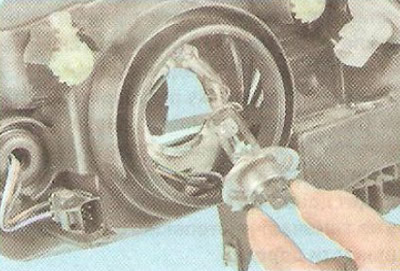

Инструкция по замене лампы ближнего света на Шевроле Круз

В передней оптике нашего Шевроле Круз установлены три разных лампы:

1. Ближнего и дальнего света с двумя нитями и с цоколем Н4U 60/55 Вт.
2. Указателя поворота PY21W на 21 Вт.
3. Габаритных огней W5W на 5 Вт.

Нас интересует двухнитевая лампа Н4, а патрон для неё имеет обозначение Р34t. Для замены лампы никакого инструмента не потребуется, все будем делать голыми руками. Не совсем голыми, нам нужны будут чистые тканевые перчатки для того, чтобы не касаться колбы галогеновой лампы пальцами.

На пальцах всегда есть жир, а он пригорает к колбе. В результате образуются тёмные пятна и такая «пятнистая» лампа очень быстро перегорит. Если мы все же дотронулись до колбы, её необходимо протереть чистой ветошью, смоченной в спирте.

Алгоритм замены

Процесс замены выглядит так:

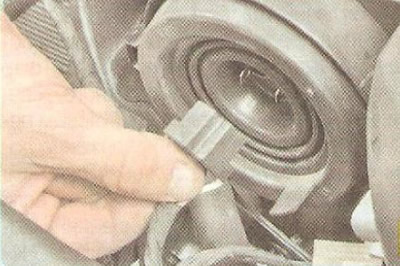

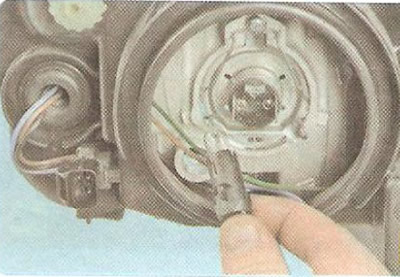

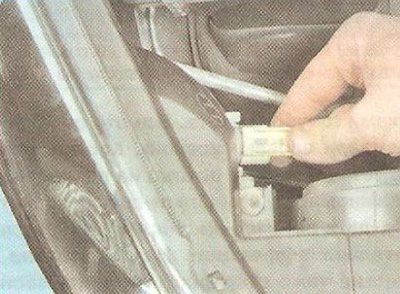

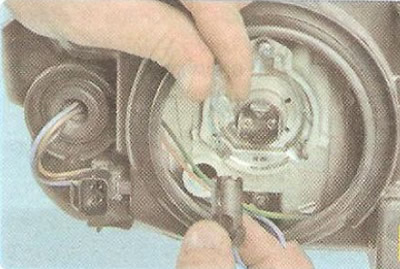

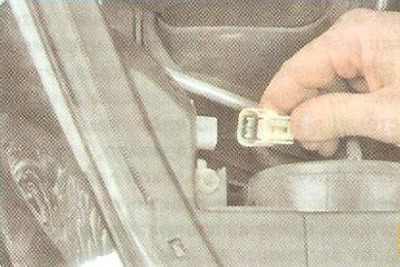

Аккуратно отключаем клеммную колодку от лампы. Для этого тянем за коннектор на себя. Внимание! Тянуть за провода ни в коем случаем нельзя, только за коннектор.

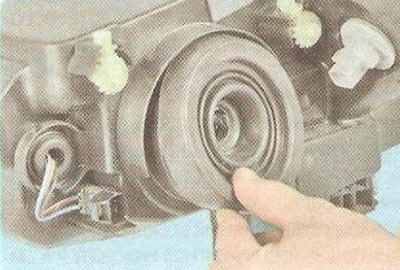

Открываем гофрированную резиновую крышку, потянув за язычок.

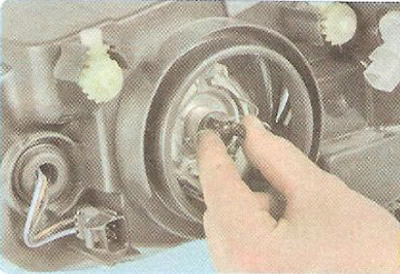

Лампа закреплена в корпусе отражателя пружинным фиксатором. Сжимаем наконечники фиксатора и выводим их из зацепления с крюками на рефлекторе.

Усики аккуратно отводим в сторону.

Как снять задний фонарь и заменить лампочку Шевроле Круз

Заменить перегоревшую лампу заднего фонаря Chevrolet Cruze для автволадельца не составит большого труда. Если перегорела лампа в заднем фонаре Шевроле Круз, вам понадобится всего лишь плоская и фигурная отвертки. Также хочется отметить, что в том случае если перегорела лампа указателя поворота необходимо приобрести лампу WY21W, лампа заднего хода — W16W и лампа габаритов и сигнала торможения — P21/5W.

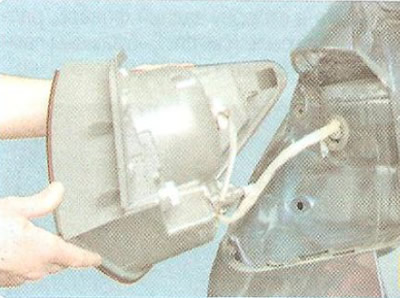

Снимаем задний фонарь Chevrolet Cruze

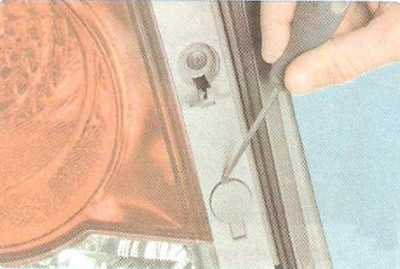

Для того чтобы демонтировать задний фонарь Шевроле Круз и произвести замену перегоревших ламп откройте багажник и найдите в торце крыла две пластиковые заглушки, которые подденьте отверткой и выньте из корпуса фонаря.

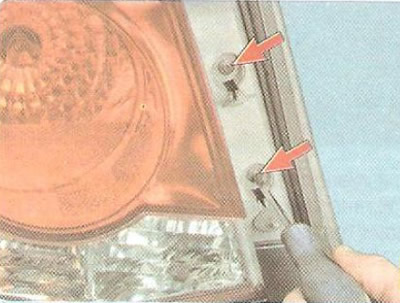

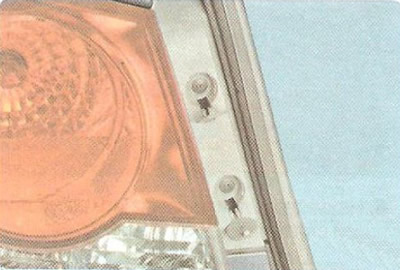

Теперь с помощью фигурной отвертки откручиваем саморезы под заглушками, и слегка сдвинув корпус фонаря по ходу автомобиля, снимаем его с направляющих штифтов.

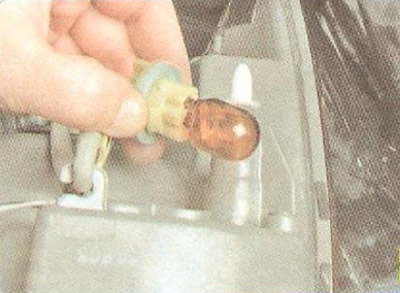

Замена лампы указателя поворота в заднем фонаре Шевроле Круз

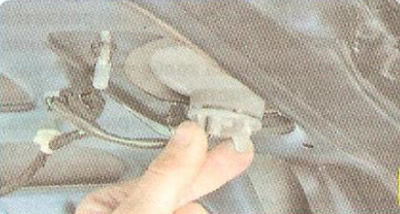

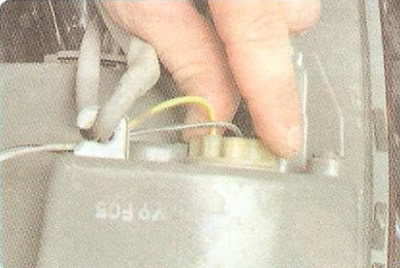

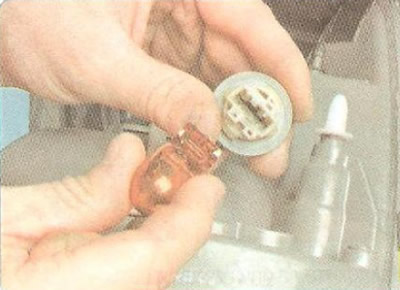

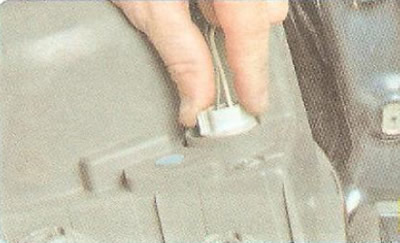

После снятия заднего фонаря, необходимо вынуть жгут проводов, идущий к фонарю из своего крепления. Повернув патрон лампы указателя поворота вынимаем его и производим замену лампы WY21W на новую, после чего в обратной последовательности устанавливаем патрон на свое место.

Замена лампы заднего хода в заднем фонаре Chevrolet Cruze

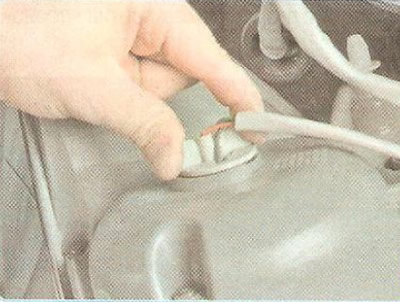

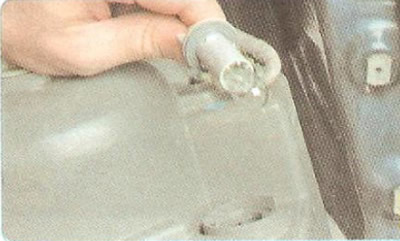

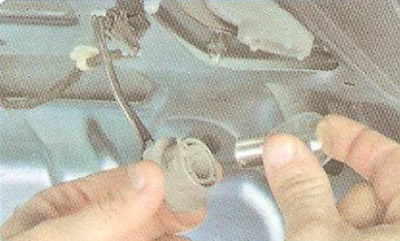

Поворачиваем против часовой стрелки патрон лампы заднего хода и внимаем его. Меняем перегоревшую лампу W16W на новую и устанавливаем патрон в обратной последовательности.

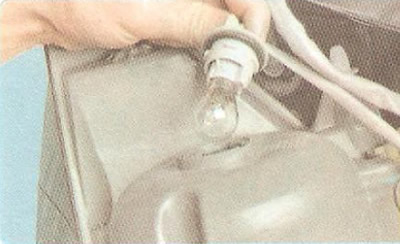

Замена лампы габаритов и сигнала торможения заднего фонаря Chevrolet Cruze

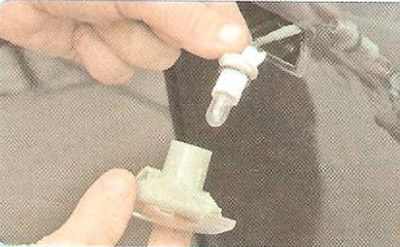

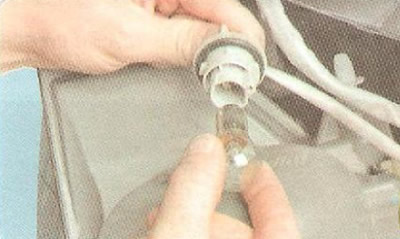

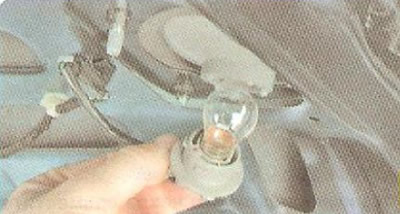

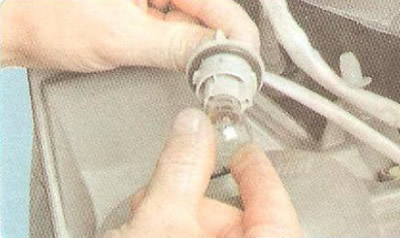

Поворачиваем патрон лампы против часовой стрелки. Извлекаем его из корпуса фонаря и производим замену лампы P21/5W на новую, и устанавливаем патрон в обратной последовательности на свое место.

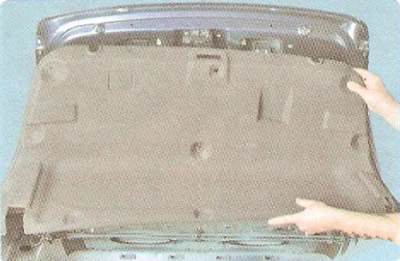

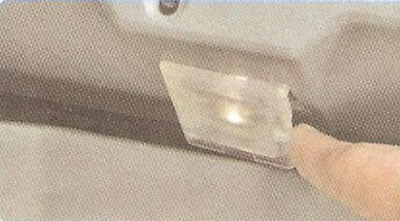

Как заменить лампу в крышке багажника Шевроле Круз

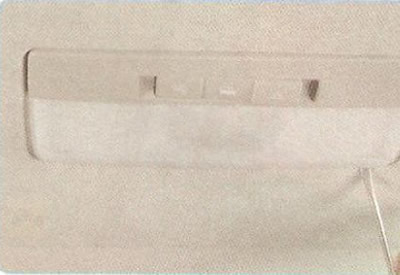

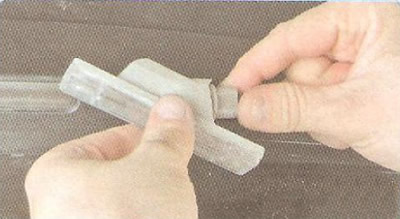

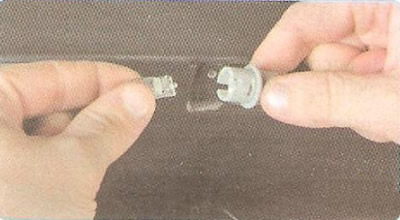

Чтобы заменить лампу в фонаре крышки багажника Шевроле Круз необходимо снять обшивку. Для этого с помощью плоской отверткой демонтируем два пистона в том месте где находится фонарь и отвернув край обшивки выворачиваем патрон против часовой стрелки и внимаем его. Меняем лампу P21W на новую и устанавливаем патрон в обратной последовательности после чего закрепляем обшивку пластиковыми пистонами.

Как произвести замену ламп в заднем фонаре Chevrolet Cruze хэтчбек

Для замены ламп в заднем фонаре Шевроле Круз хэтчбек необходимо демонтировать сам фонарь. Держится он на 3 саморезах, открутив которые можно легко снять фонарь.

Сам процесс замены не вызовет у вас каких-либо серьезных временных и трудозатрат. Конечно, можно обратиться в сервис, но можно выполнить замену и самому сэкономив при этом. Ниже приведена подробная инструкция с фото для левого фонаря, для правого процедура аналогичная.

Замена ламп в заднем фонаре Круз хэтчбек

Итак, для замены нам потребуется двухстороняя отвертка и лампы P21/5w и PY21W.

Какие лампы можно установить в стоп сигнал/габариты

• OSRAM P21/5W O-7528 цена около 30 руб
• PHILIPS P21/5W P-12499 цена около 25-30 руб
• BOSCH P21/5W Pure Light 1987302202 цена 30-40 руб
• KOITO P21/5W 4524 цена около 40-50 руб

Если обычные лампы у вас часто перегорают, можно установить лампы с увеличенным сроком службы

PHILIPS P21/5W LONGLIFE ECO VISION P-12499LLECOCP цена около 40-50 руб

Лампы поворотника

• PHILIPS PY21W 12496NACP янтарная цена около 50-60 руб
• BOSCH PY21W янтарная Pure Light 1987302213 цена около 60 руб
• OSRAM PY21W янтарная O-7507 цена около 50-60 руб

Вместо обычных ламп, можно так же установить и светодиодные. Но необходимо покупать мощные яркие лампы, чтобы они смогли заменить стандартную 21 ватную лампу накаливания.

Поднимаем крышку багажника и аккуратно поддев отверткой снимаем 3 заглушки под которыми спрятаны саморезы крепления фонаря.

С помощью крестовой отвертки откручиваем все три самореза и аккуратно сдвигаем фару на себя, вынимая ее из пластиковых втулок на кузове. Фонарь у нас в руках.

Далее поворачиваем патрон лампы стоп сигнала/габаритов против часовой стрелки и вынимаем его из фонаря.

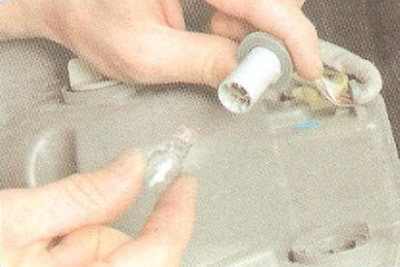

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона. Берем новую лампу P21/5w устанавливаем ее и вставляем патрон поворачивая уже по часовой стрелке.

Точно так же, поворачивая против часовой стрелки вытаскиваем патрон лампы указателя поворота и меняем ее.

Интересные статьи по теме

Как заменить лампы подсветки салона на Солярисе. Делаем свет в салоне ярче

Замена ламп подсветки номера Mitsubishi Lancer 9

Какие лампы используются в Geely Emgrand (Джили Эмгранд)

Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

Стоп сигнал Chevrolet Cruze

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

• Отключить АКБ.
• Открыть дверь багажного отделения.
• При помощи отвертки вытащить две декоративные заглушки.

• Используя отвертку с крестовым жалом открутить два самореза.

• Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

• Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

• Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
• Поставить новую лампочку.
• Уложить провода и собрать все в обратной последовательности.

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

• Сбросить минусовую клемму аккумулятора.
• Открыть крышку багажника.
• Поддеть отверткой заглушки.

• Открутить саморезы, находящиеся за декоративными заглушками.

• Вынуть жгут проводов из держателя.

• Извлечь патрон и лампочку.

• Установить новую лампу взамен той, которая не работает.
• Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

• Отключить АКБ от бортовой сети.
• Открыть дверь багажного отделения.
• В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

• Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

• Повернуть плафон против часовой стрелки и вынуть его.

• Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

• Установить новую лампочку.
• Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

• Отключить аккумуляторную батарею.
• Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

• Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.
• Зачистить изоляцию и произвести подключение.

• Установить два реле 75.3777.

• Проверить работоспособность фонарей.
• Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

• Установить обшивку багажника Шевроле Круз на место.

Замена ламп

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Предупреждение: Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Примечание: Для наглядности замена ламп показана на правой блок-фаре, снятой с автомобиля. Лампы в левой блок-фаре расположены симметрично, заменяют их аналогично.

Для замены ламп блок-фары выполните следующие операции.

2. . и отсоедините колодку жгута проводов от патрона лампы переднего указателя поворота.

3. Поверните патрон лампы переднего указателя поворота против часовой стрелки.

4. . и извлеките патрон вместе с лампой.

5. Нажмите на лампу, поверните против часовой стрелки и извлеките ее из патрона.

6. Установите новую лампу в патрон, а патрон в блок-фару.

7. Отсоедините колодку жгута проводов от лампы ближнего и дальнего света.

8. Снимите защитный чехол с корпуса блок-фары.

9. Выведите пружинный фиксатор из крючков на отражателе.

10. . и извлеките лампу дальнего и ближнего света.

11. Установите новую лампу, закрепив ее пружинным фиксатором.

Предупреждение: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

Примечание: При установке защитного чехла совместите метки на корпусе блок-фары и на защитном чехле.

12. Извлеките патрон лампы габаритного огня из отверстия в отражателе.

13. Извлеките лампу из патрона.

14. Вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. . и, преодолевая сопротивление пружинного фиксатора, извлеките его из отверстия в крыле.

4. Поверните патрон лампы против часовой стрелки.

5. . и извлеките его из корпуса фонаря.

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон, а патрон в корпус фонаря.

8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены лампы заднего стоп-сигнала и габаритного огня в заднем фонаре, расположенном на крыле, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. . и отведите в сторону заглушки винтов крепления заднего фонаря.

4. Выверните два винта крепления фонаря к кузову.

5. . и отведите фонарь в сторону.

6. Поверните патрон лампы против часовой стрелки.

7. . и извлеките его из фонаря.

8. Нажмите на лампу, поверните ее против часовой стрелки.

9. . и извлеките лампу из патрона.

10. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

11. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы света заднего хода выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см, пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

3. Поверните патрон лампы против часовой стрелки.

4. . и извлеките его из фонаря.

5. Выньте лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см. пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

3. Поверните патрон лампы против часовой стрелки.

4. . и извлеките его из фонаря.

5. Извлеките лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего противотуманного фонаря, расположенного на крышке багажника, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Поверните патрон лампы против часовой стрелки.

4. . и извлеките его из фонаря.

5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

6. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

7. Установите патрон в фонарь и обивку крышки багажника в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните винты крепления фонаря освещения номерного знака.

3. . и извлеките фонарь вместе с лампой.

4. Поверните патрон против часовой стрелки.

5. . и извлеките его из плафона.

6. Извлеките лампу из патрона.

7. Установите новую лампу в патрон.

8. Установите патрон и плафон в порядке, обратном снятию.

9. Аналогично замените лампу во втором плафоне освещения номерного знака.

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Аккуратно подденьте отверткой.

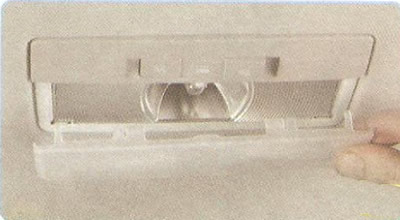

3. . и снимите рассеиватель плафона общего освещения, преодолевая сопротивление фиксаторов.

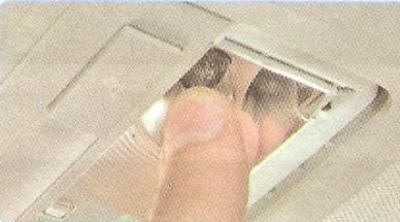

4. Извлеките лампу из патрона.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

Для замены лампы в плафоне индивидуального освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Аккуратно подденьте отверткой.

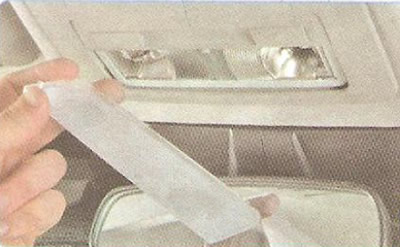

3. . и снимите рассеиватель плафона индивидуального освещения мест водителя и переднего пассажира, преодолевая сопротивление фиксаторов.

4. Извлеките лампу из плафона.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

7. Аналогично замените вторую лампу индивидуального освещения.

Для замены лампы освещения вещевого ящика выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките плафон освещения вещевого ящика, поддев его пальцем.

3. Извлеките лампу из плафона.

5. Установите плафон в гнездо вещевого ящика.

Как произвести замену ламп в заднем фонаре Chevrolet Cruze хэтчбек

Для замены ламп в заднем фонаре Шевроле Круз хэтчбек необходимо демонтировать сам фонарь. Держится он на 3 саморезах, открутив которые можно легко снять фонарь.

Сам процесс замены не вызовет у вас каких-либо серьезных временных и трудозатрат. Конечно, можно обратиться в сервис, но можно выполнить замену и самому сэкономив при этом. Ниже приведена подробная инструкция с фото для левого фонаря, для правого процедура аналогичная.

Замена ламп в заднем фонаре Круз хэтчбек

Итак, для замены нам потребуется двухстороняя отвертка и лампы P21/5w и PY21W.

Какие лампы можно установить в стоп сигнал/габариты

• OSRAM P21/5W O-7528 цена около 30 руб
• PHILIPS P21/5W P-12499 цена около 25-30 руб
• BOSCH P21/5W Pure Light 1987302202 цена 30-40 руб
• KOITO P21/5W 4524 цена около 40-50 руб

Если обычные лампы у вас часто перегорают, можно установить лампы с увеличенным сроком службы

PHILIPS P21/5W LONGLIFE ECO VISION P-12499LLECOCP цена около 40-50 руб

Лампы поворотника

• PHILIPS PY21W 12496NACP янтарная цена около 50-60 руб
• BOSCH PY21W янтарная Pure Light 1987302213 цена около 60 руб
• OSRAM PY21W янтарная O-7507 цена около 50-60 руб

Вместо обычных ламп, можно так же установить и светодиодные. Но необходимо покупать мощные яркие лампы, чтобы они смогли заменить стандартную 21 ватную лампу накаливания.

Поднимаем крышку багажника и аккуратно поддев отверткой снимаем 3 заглушки под которыми спрятаны саморезы крепления фонаря.

С помощью крестовой отвертки откручиваем все три самореза и аккуратно сдвигаем фару на себя, вынимая ее из пластиковых втулок на кузове. Фонарь у нас в руках.

Далее поворачиваем патрон лампы стоп сигнала/габаритов против часовой стрелки и вынимаем его из фонаря.

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона. Берем новую лампу P21/5w устанавливаем ее и вставляем патрон поворачивая уже по часовой стрелке.

Точно так же, поворачивая против часовой стрелки вытаскиваем патрон лампы указателя поворота и меняем ее.

Интересные статьи по теме

Замена ламп заднего фонаря Hyundai Solaris седан и хэтчбек

Как заменить лампу птф Nissan Almera G15

Как заменить лампы стоп-сигнала, задних габаритов и поворотников

Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

Как снять задний фонарь и заменить лампочку Шевроле Круз

Заменить перегоревшую лампу заднего фонаря Chevrolet Cruze для автволадельца не составит большого труда. Если перегорела лампа в заднем фонаре Шевроле Круз, вам понадобится всего лишь плоская и фигурная отвертки. Также хочется отметить, что в том случае если перегорела лампа указателя поворота необходимо приобрести лампу WY21W, лампа заднего хода — W16W и лампа габаритов и сигнала торможения — P21/5W.

Снимаем задний фонарь Chevrolet Cruze

Для того чтобы демонтировать задний фонарь Шевроле Круз и произвести замену перегоревших ламп откройте багажник и найдите в торце крыла две пластиковые заглушки, которые подденьте отверткой и выньте из корпуса фонаря.

Теперь с помощью фигурной отвертки откручиваем саморезы под заглушками, и слегка сдвинув корпус фонаря по ходу автомобиля, снимаем его с направляющих штифтов.

Замена лампы указателя поворота в заднем фонаре Шевроле Круз

После снятия заднего фонаря, необходимо вынуть жгут проводов, идущий к фонарю из своего крепления. Повернув патрон лампы указателя поворота вынимаем его и производим замену лампы WY21W на новую, после чего в обратной последовательности устанавливаем патрон на свое место.

Замена лампы заднего хода в заднем фонаре Chevrolet Cruze

Поворачиваем против часовой стрелки патрон лампы заднего хода и внимаем его. Меняем перегоревшую лампу W16W на новую и устанавливаем патрон в обратной последовательности.

Замена лампы габаритов и сигнала торможения заднего фонаря Chevrolet Cruze

Поворачиваем патрон лампы против часовой стрелки. Извлекаем его из корпуса фонаря и производим замену лампы P21/5W на новую, и устанавливаем патрон в обратной последовательности на свое место.

Как заменить лампу в крышке багажника Шевроле Круз

Чтобы заменить лампу в фонаре крышки багажника Шевроле Круз необходимо снять обшивку. Для этого с помощью плоской отверткой демонтируем два пистона в том месте где находится фонарь и отвернув край обшивки выворачиваем патрон против часовой стрелки и внимаем его. Меняем лампу P21W на новую и устанавливаем патрон в обратной последовательности после чего закрепляем обшивку пластиковыми пистонами.

Стоп сигнал Chevrolet Cruze

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

• Отключить АКБ.
• Открыть дверь багажного отделения.
• При помощи отвертки вытащить две декоративные заглушки.

• Используя отвертку с крестовым жалом открутить два самореза.

• Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

• Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

• Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
• Поставить новую лампочку.
• Уложить провода и собрать все в обратной последовательности.

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

• Сбросить минусовую клемму аккумулятора.
• Открыть крышку багажника.
• Поддеть отверткой заглушки.

• Открутить саморезы, находящиеся за декоративными заглушками.

• Вынуть жгут проводов из держателя.

• Извлечь патрон и лампочку.

• Установить новую лампу взамен той, которая не работает.
• Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

• Отключить АКБ от бортовой сети.
• Открыть дверь багажного отделения.
• В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

• Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

• Повернуть плафон против часовой стрелки и вынуть его.

• Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

• Установить новую лампочку.
• Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

• Отключить аккумуляторную батарею.
• Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

• Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.
• Зачистить изоляцию и произвести подключение.

• Установить два реле 75.3777.

• Проверить работоспособность фонарей.
• Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

• Установить обшивку багажника Шевроле Круз на место.

Номер кузова Holden Cruze , давление в шинах Holden Cruze , неисправности Holden Cruze , подготовка к зиме Holden Cruze , тормоза Holden Cruze , масляный фильтр Holden Cruze , топливный фильтр Holden Cruze , фильр салона Holden Cruze , регулировка фар Holden Cruze , номер кузова Daewoo Lacetti , давление в шинах Daewoo Lacetti , неисправности Daewoo Lacetti , подготовка к зиме Daewoo Lacetti , тормоза Daewoo Lacetti , масляный фильтр Daewoo Lacetti , топливный фильтр Daewoo Lacetti , фильр салона Daewoo Lacetti , регулировка фар Daewoo Lacetti , номер кузова Chevrolet Premiere , давление в шинах Chevrolet Premiere , неисправности Chevrolet Premiere , подготовка к зиме Chevrolet Premiere , тормоза Chevrolet Premiere , масляный фильтр Chevrolet Premiere , топливный фильтр Chevrolet Premiere , фильр салона Chevrolet Premiere , регулировка фар Chevrolet Premiere , номер кузова Chevrolet Cruze , давление в шинах Chevrolet Cruze , неисправности Chevrolet Cruze , подготовка к зиме Chevrolet Cruze , тормоза Chevrolet Cruze , масляный фильтр Chevrolet Cruze , топливный фильтр Chevrolet Cruze , фильр салона Chevrolet Cruze , регулировка фар Chevrolet Cruze

#лампы_заднего_комбинированного_фонаря #электрооборудование_автомобиля #Chevrolet_Cruze #Шевроле_Круз

Лампа в заднем комбинированном фонаре (кузов)

Примечание:
Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем крышку багажного отделения.

4. Крестовой отверткой отворачиваем этих два винта крепления.

5. После того, как отвернули винты крепления, тянем задний фонарь на себя, тем самым сдергивая его с двух боковых направляющих.

Примечание:
— При необходимости можно воспользоваться специальным съемником для панелей либо любым другим подходящим инструментом, например, пластиковой картой, и этим инструментом поддеть сбоку задний фонарь.
— Соблюдайте осторожность, чтобы не повредить инструментом лакокрасочное покрытие кузова автомобиля или поверхность фонаря.

6. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

7. Берем патрон перегоревшей лампы и поворачиваем его против часовой стрелки.

8. Извлекаем патрон с лампой в сборе из корпуса фонаря.

9. Слегка нажав на перегоревшую лампу, поворачиваем ее до упора против часовой стрелки и извлекаем ее из патрона. Удаляем эту лампу в отходы.

10. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в патрон до упора в обратной последовательности.

11. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы. Также проверяем работоспособность новой лампы.

12. Вставляем патрон с лампой в сборе в корпус фонаря и поворачиваем его до упора по часовой стрелке.

Примечание:
Перед установкой патрона в корпус фонаря проверяем его уплотнительное кольцо на отсутствие повреждений, при необходимости заменяем кольцо на новое. Если не поменять поврежденное уплотнительное кольцо, то в заднем фонаре будет скапливаться влага.

13. Затем аккуратно вставляем задний фонарь в кузов автомобиля, следя при этом, чтоб направляющие на фонаре полностью вошли в соответствующие пазы на кузове.

Примечание:
При установке соблюдаем осторожность, чтобы не пережать жгут проводов фонаря.

14. Затягиваем винты крепления заднего комбинированного фонаря и до характерных щелчков возвращаем на место заглушки.
