Как устроена передняя стойка шевроле лачетти? Последовательность сборки передней стойки амортизаторов

Ремонт телескопической стойки передней подвески

Приспособление для сжатия пружин Km-329-a

Ключ для гайки опоры телескопической стойки передней подвески j-42468

Важно: Запишите, как расположен центратор пружины передней подвески по отношению к кронштейну крепления телескопической сборки к поворотному кулаку. При сборе установите центратор пружины передней подвески в этом же положении.

Затяните гайку крепления штока до достижения момента 75 Н•м (55 фунт-фут).

Chevrolet Lacetti manual

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Если неисправна телескопическая стойка или пружина, следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковыми.

В подкапотном пространстве снимаем крышку верхнего крепления стойки.

Удерживая шток амортизатора головкой «на 9», z-образным ключом «на 17» ослабляем затяжку гайки верхнего крепления стойки. Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости). Снимаем скобу крепления муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту из отверстия кронштейна (см. Замена шланга тормозного механизма переднего колеса).

Выводим резиновую втулку жгута проводов датчика скорости вращения колеса из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 17» отворачиваем гайку болта крепления корпуса стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом того же размера. Аналогично отворачиваем гайку другого болта.

С помощью бородка выбиваем болты.

Снимаем с чашки брызговика упорную шайбу. Для разборки стойки зажимаем ее за кронштейн в тиски. Устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее четырех витков пружины.

Равномерно вращая винты стяжек, сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.

При выполнении этой операции необходимо контролировать надежность захвата стяжками витков пружины, т. к. при срыве стяжки пружина резко и с большим усилием освободится, что может привести к травме.

Снимаем с центрирующей втулки верхнюю резиновую прокладку.

Снимаем со штока амортизатора буфер хода сжатия.

При установке пружины на стойку ориентируем опорную чашку, прокладку и нижний виток пружины, как показано на фото.

При установке центрирующей втулки ориентируем ее так, чтобы конец верхнего витка пружины располагался напротив выступа с прорезью на верхней опорной чашке пружины. Гайки крепления верхней опоры амортизаторной стойки и стойки к кузову, а также гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. Приложения).

Как заменить опорный подшипник передней стойки на Шевроле Лачетти

Исправность ходовой части автомобиля – залог не только комфортного передвижения, но еще и безопасности вождения. Машина с некорректно работающими деталями плохо держит дорогу и гораздо хуже реагирует на повороты руля, что может стать решающим фактором в критической ситуации. Поэтому, при необходимости следует провести ремонт нужных деталей.

Ниже мы поговорим о том, как распознать неисправность и сделать замену опорного подшипника передней стойки Шевроле Лачетти.

Диагностика и признаки выхода из строя опорного подшипника передней стойки Chevrolet Lacetti

Причин для выхода из строя вышеуказанного агрегата может быть несколько. Это езда на больших скоростях по разбитому асфальту, агрессивные маневры, заводской брак самого изделия или его естественное «старение» вследствие длительной эксплуатации.

Если это универсал Chevrolet Lacetti, то опорный подшипник стойки может быстро изнашиваться вследствие езды с большой нагрузкой. В любом случае, деталь износилась, то на это начинают «намекать» определенный факторы, которые способен уловить любой водитель.

В этих случаях желательно осуществить диагностику рулевой и ходовой части. Определить неисправность достаточно просто. Правда, для проверки потребуется напарник.

Подробнее о том, как определить момент, когда стоит менять детали и грамотно провести диагностику, рассказано в видео, распложенных ниже.

Диагностика опорного подшипника переднего амортизатора Chervrolet Lacetti:

Диагностика неисправности опорного подшипника:

Самостоятельная замена передних стоек стабилизатора Chevrolet Lacetti

Функция амортизаторов — глушить колебания автомобильного кузова, для этого внутри они имеют поршень, ходящий вверх-вниз по вязкой жидкости.

Как правило, срок эксплуатации амортизаторов Шевроле Лачетти большой, но так как ужасное дорожное покрытие являются нормой в нашей стране, движение по такому полотну серьёзно отражается на сроке службы амортизаторных узлов. В свою очередь, неисправная подвеска влияет на быстрый износ элементов рулевого управления.

В сегодняшней статье мы с вами поговорим о том, что является причиной выхода из строя передних и задних амортизаторов на Шевроле Лачетти и как провести их снятие и замену своими руками.

Признаки неисправности стойки

Характерны как единичные признаки, так и несколько в совокупности.

Когда нужно менять стойки амортизатора?

Ездить на автомобиле с неисправной амортизационной системой не комфортно и опасно. Эти элементы этого узла прямо влияют на поведение машины на дороге и ее управляемость. Для того, чтобы обеспечить безопасность свою и остальных участников дорожного движения, необходимо вовремя производить замену неисправных элементов ходовой автомобиля.

Признаки неисправности стоек амортизатора таковы:

Более точное определение исправного состояние амортизатора можно произвести при выполнении многоуровневой диагностики. Для этого в автомастерской есть необходимый стенд и другое профессиональное оборудование. Мастер зафиксирует ваше авто и во время интенсивной раскачки произведет замеры его работы. Специальные датчики осуществят фиксацию показаний, а затем будет принято решение о ремонте.

Цена, оригиналы, аналоги, артикулы

Данных относительно качества иных изготовителей, не имеется. Все действия осуществляются владельцем под личную ответственность. Лучше не экспериментировать, а поставить те детали, которые рекомендованы изготовителем.

Замена амортизаторов Chevrolet Lacetti

Снятие и установку амортизационных стоек на Лачетти можно сделать своими силами при наличии инструмента и помощника. В целом, ремонт не сложный, но о некоторых тонкостях нужно знать, чтобы не делать работу дважды.

Номера запчастей

Передний левый GM 96407819, KYB 339030, Boge 32-Q60-A

Передний правый GM 96407820, KYB 339029, Boge 32-Q61-A

Задний левый GM 96407821, KYB 333420, Monroe R26321, Mando EX96407821

Задний правый GM 96407822, KYB 333419, Monroe G7288, Mando EX96407822

Отбойник переднего амортизатора 96549925, Febest CHD-LAC, Boge 89-187-0 (2шт. в комплекте), 900187 (2шт. в комплекте)

Отбойник заднего амортизатора

Пыльник переднего амортизатора

Пыльник заднего амортизатора седан 96561749 универсал 96407216

Комплект передних отбойника и пыльника (на обе стойки) KYB 910063, Monroe PK282.

Защитный комплект заднего амортизатора (отбойники и пыльники на обе стойки) KYB 910065, Sachs 900177

Подшипник опоры переднего амортизатора 94535236, INA 713 0010 00, Ruville 865316, Febi, 01874, Boge 87-035-L, SNR M253.02

Опора заднего амортизатора седан, хэтчбек 96457360, Car-Dex Корея CM-D601

Резинка пружины переднего амортизатора нижняя

Резинка пружины заднего амортизатора седан, хэтчбэк нижняя 96561747 верхняя 96561748, универсал нижняя 96408290 верхняя 96457423.

Гайка штока заднего амортизатора GM 94515419

В случае износа нужно установить новые отбойники и пыльники, резинки пружин. Если из амортизатора вытекает масло, оно попадает на отбойник и нижнюю резинку пружины. После такого воздействия старый отбойник не плотно сидит на штоке. В этом случае его лучше заменить, так как между штоком и отбойником может скапливаться грязь. Резинка пружины под воздействием масла может настолько удлиняться при воздействии масла, что не помещается на чашке. Как её не пристраивай, она все равно топорщится.

Вместе с установкой новых передних амортизаторов имеет смысл поставить новые подшипники. Они настолько дешевы, что следует это сделать в качестве профилактики. Разумеется, если порваны или начали трескаться опоры, их тоже нужно заменить.

Инструмент

Для работы понадобятся: две стяжки пружин, шестигранная головка на 9, накидной изогнутый ключ или специальная глубокая головка под ключ на 17, рожковые, накидные ключи или головки на 14 и 19.

Замена передних амортизаторов Лачетти

Для работы потребуется пресс или стяжки пружин.

Передний пыльник пластмассовый и неубиваемый. А отбойник может выйти из строя.

Цена работы автосервисе Турбо — 500 руб. за одну стойку.

Гайки KYB, идущие в комплекте с артикулами 339030 339029, скорее всего не понадобятся. Их высота больше, чем у оригинальных и не позволяет зафиксировать пластиковую крышку на штоке. Придется установить старую гайку.

Замена задних амортизаторов Лачетти

Работа на задней подвеске с одной стороны проще — не надо стягивать пружину, а с другой стороны сложнее — нужно снимать обивку салона. Чтобы получить доступ к верхнему креплению заднего амортизатора на модели седан нужно откинуть заднее сиденье аккуратно, слегка поддев плоской отверткой и покручивая, вытащить шесть пистонов, которые крепят декоративный пластик, демонтировать центральную часть и отогнуть боковую. Доступ к гайкам достаточен для откручивания и закручивания гаек опоры. При определенной сноровке и наличии инструмента можно подтянуть и гайку штока без сенятия стойки.

В хэтчбеке доступ осуществляется через багажник. Понадобится снять большее количество пластиковых деталей. Для удобства работы можно демонтировать и катушку ремня безопасности заднего сиденья.

Задние пружины сжимаются легко. Стяжки не потребуются.

Внимание! При установке амортизаторов KYB может возникнуть проблема с гайкой штока. Её конструкция отличается от оригинальной отсутствием внутренней проточки. Из-за этого конструктивного отличия казалось бы полностью затянутая гайка не фиксирует опору. При езде амортизатор стучит на любых кочках. Стук можно обнаружить и при раскачивании задка.

Необходимо установить старую оригинальную гайку или купить новую.

Стоимость замены в автосервисе Турбо — 500 руб. за одну стойку.

Развал и схождение после замены деталей подвески, включая амортизационные стойки, на Шевроле Лачетти делать не нужно.

Замена задних и передних стоек на Шевроле Лачетти

Алгоритм замены передних стоек амортизаторов идентичен и подобен многим транспортным средствам, в том числе и Шевроле Лачетти. Различия могут быть только по габаритам, толщине, способу фиксации к кузовным элементам.

Подготовительный этап: набор инструментария, новые расходные материалы, втулки, пыльники, гидравлический домкрат, чтобы снять колесо.

Перед началом работ проводим комплексную диагностику с целью изучения общего технического состояния автомобиля, расчета времени, количества запчастей, идентификации поломки. Нередко из-за отсутствия осмотра, замене подлежит другая деталь. Например, вместо новой стойки устанавливают рулевую рейку, стабилизаторы, шаровые опоры.

Мотористы с многолетним опытом рекомендуют устанавливать новые опорные подшипники вместе со стойками. Ресурс эксплуатации последних приблизительно равный. В случае игнорирования рекомендаций скорый повторный ремонт неизбежен.

Последовательность действий

Во избежание образования ржавчины, коррозии обрабатываем болты солидолом (аналогами). Процедуру повторяем со вторым колесом. Рекомендованная замена двух передних (задних) стоек. При условии надлежащей эксплуатации, последующая замена не ранее 65 – 80 тыс. км. пробега.

Установка задних стоек амортизаторов

В ходе установки осматриваем тормозные контуры, возможно, некоторые детали требуют обновления. Группу риска составляют: тормозные колодки, магистрали подачи – обратки жидкости, цилиндры.

Ресурс эксплуатации задних пружин дольше передних, так как они реже подвергаются деформации, ударам, нежели передние. Водитель не всегда имеет возможность своевременно среагировать на изменения в дорожной обстановке. Именно поэтому стоит заменять элементы передней подвески в два раза чаще задних.

Диагностика и ремонт подвески

Основные признаки и причины неисправности, способы диагностики и методы устранения неисправности, ремонта приведены в таблице:

Проведение своевременного ремонта подвески – непременное условие безопасной эксплуатации автомобиля Шевроле Лачетти. При этом следует использовать только качественные детали и узлы, в точности соблюдать технологическую карту восстановительных работ.

Описание пружин на Шевроле Лачетти

Штатные параметры: вес 2.6 кг, толщина 1.3 см, внешний диаметр 15.4 см, длина 34.5 см. С целью повышения технических характеристик, так званого апгрейда, некоторые автомобилисты ставят проставки, пружины с нестандартными габаритами. Они жестче, выше, имеют толще виток спирали. Несмотря на это, улучшения не всегда полезны, так как наносят вред передней (задней) подвеске технического средства. Ресурс эксплуатации последних существенно сокращается.

Мотористы СТО настоятельно рекомендуют использовать только штатные пружины с заводскими каталожными артикулами. При использовании кастомизированных расходных материалов нередки случаи утраты (аннулирования) гарантии на этапе сервисного обслуживания.

Средний ресурс использования пружин составляет 120 – 150 тыс. км. пробега. Соблюдение требований производителя по эксплуатации увеличит ресурс на 50 – 70 тыс. км.

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.Если неисправна телескопическая стойка или пружина, следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковыми.

Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры стойки, удерживая шток амортизатора от проворачивания головкой «на 9». э

Что предлагает рынок?

Возможно, что оригинальные стойки — это лучшее, что можно установить на Lacetti. Однако у каждого водителя свои предпочтения, свой стиль езды и свои финансовые возможности, а оригинальные GM-овские амортизаторы стоят очень недешево и их продают, как правило, только официальные дилеры.

Поэтому мы подобрали наиболее популярные варианты амортизаторных стоек. Среди них есть и жёсткие, и мягкие, и дорогие, и подешевле. Как бы там ни было, решать каждому индивидуально.

Упаковка стоек Sachs. Заслуживают внимания.

Сложно найти автолюбителя, который не слышал об этой марке!

Замена пружин на Шевроле Лачетти

Установка новых пружин проводится не так часто, для этого должны быть веские основания:

Подготовительный этап: набор автомобильных инструментов, новые пружины, трещотка, смазка на графитной основе, ветошь. Опорные подшипники заменяются в зависимости от результатов проведения диагностики. Опытные мастера рекомендуют устанавливать новые пружины вместе со стойками не ранее 120 000 км.

Процесс обратной сборки и установки узла

Собирается стойка амортизатора. Монтируется новый подшипник и опора. Насаживается пружина. Верхняя часть заводится в стакан. Деталь наживляется, но не затягивается. Фиксируется нижняя часть. Соединяется поворотный кулак с кронштейном корпуса стойки. Затем, гайку крепления дожимают. Колесо ставят на место.

Теперь можно насладиться проделанной работой и надеться, что улучшится управление машиной. Появится тишина в подвесной системе. Прекратят досаждать посторонние звуки.

Установка новых пружин имеет подобный алгоритм с заменой передних (задних) амортизаторов. Чтобы не повторяться, до момента извлечения стойки из-под машины, описывать процесс не следует.

После демонтажа амортизатора, извлекаем пружину, проводим осмотр посадочного места, чаши, опоры. Устанавливаем новую пружину, сжимаем несколько витков специальным съемником для удобства установки. После чего фиксируем конструкцию на штатное место. По аналогии проводим действия со второй стойкой. При условии соблюдения рекомендаций изготовителя последующая замена не ранее чем через 150 000 км.

Чтобы увеличить срок службы элементов подвески мотористы сервисных центров рекомендуют выбирать умеренный стиль вождения технического средства, средние скоростные режимы. При проведении технических осмотров покупайте только оригинальные детали с заводскими каталожными артикулами.

Задняя подвеска

Узлы задней подвески Chevrolet Lacetti (в разборе) изображены на рисунке:

Наиболее подвержены износу узел ступицы и амортизационная стойка. Ресурс этих устройств обычно около 120.000 – 150.000 километров пробега.

Фото узлов задней подвески в сборе.

Задние амортизаторы – гидравлические газонаполненные.

Устройство и элементы стойки амортизаторной.

При регламентном обслуживании задней амортизационной стойки заменяются правые и левые прокладки, телескопическая стойка (при критическом износе).

В состав ступицы входит датчик частоты вращения колеса и подшипник. Данный узел в процессе ремонта разбору не подлежит, меняется агрегатно (артикул 96639607). Цена ступицы в сборе – от 5.000 рублей, аналог (номер по каталогу производителя WB0517) – около 3.000 рублей.

Устройство передней подвески

Передняя подвеска независимая, типа МакФерсон, с телескопическими амортизаторными стойками, поперечными рычагами, подрамником и стабилизатором поперечной устойчивости.

Основа подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части — кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор.

На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая цилиндрическая пружина амортизаторной стойки своим нижним витком опирается через резиновую прокладку на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней резинометаллической опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не дает передаваться высокочастотным колебаниям на кузов.

Упорный подшипник, расположенный на штоке амортизатора между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке поворачиваться вместе с управляемым колесом.

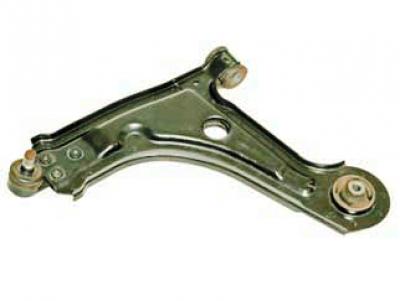

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески. Подрамник в четырех точках крепится к лонжеронам: спереди жестко — двумя гайками к шпилькам, а сзади через сайлентблоки (запрессованные в отверстия подрамника) — двумя болтами.

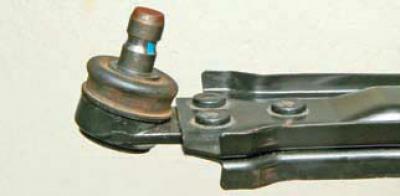

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к проушине поворотного кулака с помощью клеммного соединения.

В отверстие поворотного кулака запрессован двухрядный радиально-упорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.

Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Подшипники ступиц передних колес — взаимозаменяемые. Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой.

Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Схождение колес ? угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес. Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

Угол продольного наклона оси поворота ? угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ? увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Развал колес ? угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.

Регулируется только угол схождения колес. Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат.

Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания с применением специального оборудования (регулировочного стенда). Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку и нагрузить в соответствии с рекомендациями завода-изготовителя.

Углы установки должны соответствовать следующим значениям: — схождение: 0°±10′ — угол развала: –20′±45′ — угол продольного наклона оси поворота: 4°±45′

Корпус шаровой опоры в заводском исполнении приклепан к рычагу тремя заклепками.

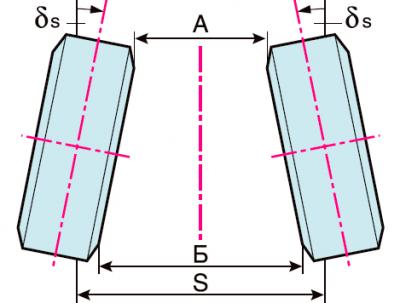

Б–А — схождение передних колес; А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади; δs — угол схождения передних колес; S — колея

Замена переднего амортизатора Шевроле Лачетти

Правильная работа амортизаторов Шевроле Лачетти, обеспечивает не только комфортное, но и безопасное передвижение по дорогам автомобиля.

Основные причины выхода из строя амортизаторов Шевроле Лачетти

Выход из строя амортизаторов, как правило, напрямую связан с их повышенным износом.

Все эти внешние признаки «умершего» амортизатора говорят о том, что заложенный запас прочности иссяк.

Рекомендуемый срок для амортизаторов Шевроле Лачетти составляет порядка 80 тыс. км.

Хотя могут быть и другие причины преждевременной кончины амортизаторов — известно множество примеров, когда амортизатор не проходил и половины вышеуказанного пробега.

Покупка амортизаторов Шевроле Лачетти

Диагностировать неисправность амортизаторов Шевроле Лачетти можно тремя способами

Шевроле Лачетти снятие и замена амортизаторов пошаговая инструкция

Далее я дам вам инструкцию, в которой мы с вами будем снимать и разбирать амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.
