Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:

• вентилятор охлаждения салона;
• электрический компрессор для накачки колес;
• видеорегистратор, фиксирующий текущую дорожную обстановку;
• GPS-навигатор;
• дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.

В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.

Почему не работает прикуриватель?

Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.

• Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
• Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
• Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
• Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
• Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.

Расположение предохранителя

Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.

Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.

Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым. Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара.

Замена предохранителя не помогла

Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.

Для проверки целостности проводки потребуются мультитестер, схема Chevrolet Lacetti. Всего к прикуривателю подходят три кабеля.

• Красный. Постоянный плюсовой. Запитан от аккумуляторной батареи, через предохранитель F19 с номиналом 15 ампер.
• Желтый. Провод желтого цвета отвечает за подсветку устройства. Плюсовой.
• Черный. Это масса, приходящая одним контактом к кузову авто, а вторым – к корпусу прикуривателя.

Прозвонить их можно, выставив показатели мультитестера на сопротивление, а затем проверяя оба конца каждого провода. При выявлении разрыва цепи следует заменить кабели целыми, а отпавшие припаять, используя паяльную лампу и припой. Вся проводка прикуривателя должна быть заизолирована, посажена на термоусадочные трубки.

Проверить отсутствие зажигания можно следующим способом.

• Выключаем зажигание.
• Проверяем вольтаж аккумуляторной батареи.
• Включаем зажигание.
• Меряем вольтаж еще раз. Просадка более чем 0,5 вольта свидетельствует о наличии «коротыша».

Осмотр прикуривателя Шевроле Лачетти

Причиной иногда является неисправный прибор.
Перед тем, как снять прикуриватель модели Лачетти и приступить к его ремонту, следует проверить целостность контактов и плотность установки металлического патрона в гнездо. Если цилиндр устанавливается неплотно и шатается, стоит подогнуть усики контактов. При наличии окислов или следов ржавчины – зачистить их надфилем.

Необходимо проанализировать состояние нихромовой спирали, находящейся внутри патрона прикуривателя. Она должна быть целой и не иметь никаких разрывов.

Оплавление шайбы

Конструкция прикуривателя Шевроле имеет особенность. На обратной стороне гнезда расположена пластиковая шайба для защиты от возгорания. При превышении температуры она плавится. Ремонт в этих случаях исключен, потребуется замена прикуривателя.

На рынке продаются разные варианты приборов для Шевроле Лачетти. Стоимость прикуривателя составляет от 600 до 1,5 тысяч рублей. Не нужно покупать слишком дешевые запчасти. Низкая цена говорит о том, что при производстве использовались некачественные материалы. Лучше выбрать оригинальные детали с сертификатом соответствия.

Устанавливаем новый прикуриватель с подсветкой

Перед работами по снятию и установке прибора следует обзавестись подходящим инструментом. Понадобятся:

• защитные перчатки;
• стандартная отвертка.

Для ремонта и снятия прикуривателя могут потребоваться:

• мультитестер;
• изолента или термоусадочные трубки;
• паяльная лампа с припоем.

Далее представлена пошаговая инструкция, как снять прикуриватель на модели Шевроле Лачетти.

• Открываем капот, где снимаем минусовую клемму с батареи. Это исключит возможность появления короткого зажигания при снятии устройства. Можно вынуть предохранитель F19 из монтажного блока.
• Аккуратно поддеваем центральную панель, освобождая пластиковые защелки. Лучше освободить два верхних крепления, а затем нижние. Важно следить, чтобы металлические элементы на защелках при снятии не упали внутрь консоли.
• Отсоединяем колодки проводов, подходящие к магнитоле.
• Отключаем тросы кондиционера (для машин с климат-контролем это неактуально).
• Аккуратно вытаскиваем всю переднюю панель вместе со снятием пепельницы.
• Демонтируем трехконтактный разъем.
• Снятие и демонтаж самого прикуривателя.

Проводим ремонт или замену устройства. Процедура установки осуществляется в порядке, обратном снятию. Некоторые владельцы устанавливают подсветку из LED-ламп для прибора. Инструкция, как снять прикуриватель, установить на него подсветку, показана в видео на примере хэтчбека Лачетти.

Стоит ли заниматься ремонтом?

Иногда прикуриватель Chevrolet Lacetti можно восстановить. Подробнее о снятии и том, как отремонтировать прибор – в видео.
Ниже представлена таблица с рекомендациями.

Гнездо прикуривателя для Chevrolet Lacetti 2003-2013 с разбора состояние отличное

Номер: GM 96482587

Деталь на схеме

Описание товара: РОЗЕТКА 96482587

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60561926

Страна производитель: Соединенные Штаты

Гнездо прикуривателя для Chevrolet Lacetti 2003-2013 новый

Номер: GENERAL MOTORS 96482587

Деталь на схеме

В наличии на складах: 1 в Москве; 3 в других городах

Артикул на складе:
1637888

В наличии на складах: 1 в других городах

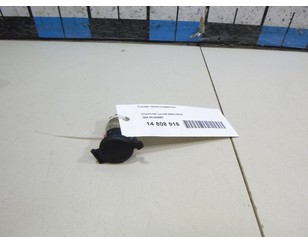

Артикул на складе:
14808918

Бесплатная доставка со склада
до
точки выдачи
в
Москве

(2-3 дн.)

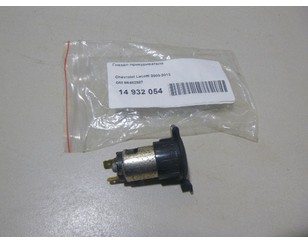

Артикул на складе:
14932054

Артикул на складе:
14937322

Гнездо прикуривателя для Chevrolet Lacetti 2003-2013 БУ состояние отличное

Артикул на складе:
21854360

Описание товара: ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО

Артикул на складе:
51496182

Гнездо прикуривателя для Chevrolet Lacetti 2003-2013 б/у состояние отличное

Артикул на складе:
80707801

Описание товара: ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО РОЗЕТКА

Артикул на складе:
84023193

Описание товара: РОЗЕТКА ПО ЗАПРОСУ ПОКАЖЕМ СОСТОЯНИЕ ЗАПЧАСТИ ПО ВИДЕО 96482587

Артикул на складе:
84611378

Снято с:
Chevrolet
2011 г.

Артикул на складе:
84655086

Артикул на складе:
84655121

Номер: GM 96164922

Деталь на схеме

Артикул на складе:
4165771

На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.

Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.

Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.

Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.

Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.
