Диагностика неисправностей

Печка «Нивы Шевроле» является одним из наиболее проблемных узлов автомобиля. Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы.

Печка не обогревает пространство для ног

Причин того, что печка не направляет воздух в ноги, может быть несколько. Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом:

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы:

Утечка охлаждающей жидкости

При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются:

Обычно утечка происходит через радиатор отопителя. Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить

Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений.

Печка плохо прогревает воздух

Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам:

Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения. Если он недостаточный, начинают искать места утечек.

Если печка не может растопить наледь на ветровом стекле, она неисправна

Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

Ремонт отопителя салона

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Наиболее часто встречаются следующие причины его выхода из строя:

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Замена радиатора системы отопления

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

Замена крана производится следующим образом:

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Переключатели обогрева

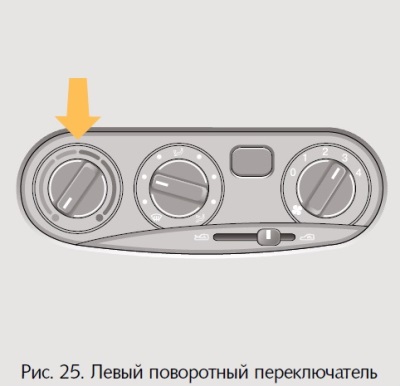

Температура, рис. 25.

Средний поворотный переключатель

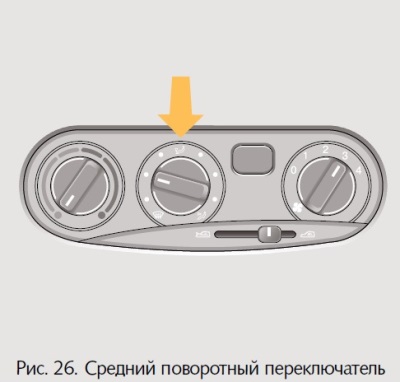

Распределение воздуха, рис. 26.

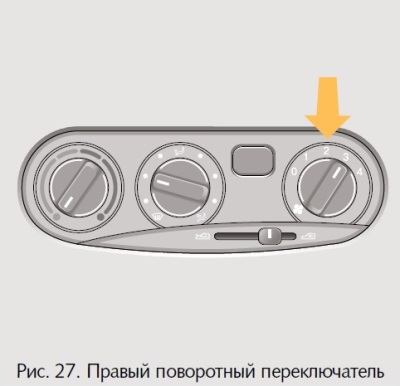

Правый поворотный переключатель

Обдув (вентилятор), рис. 27.

Вентилятор обдува позволяет увеличить объём поступающего воздуха, благодаря чему обеспечивается дополнительный комфорт при движении и ускоренное устранение обледенения и прогрев салона. Поэтому необходимо включать обдув и во время движения.

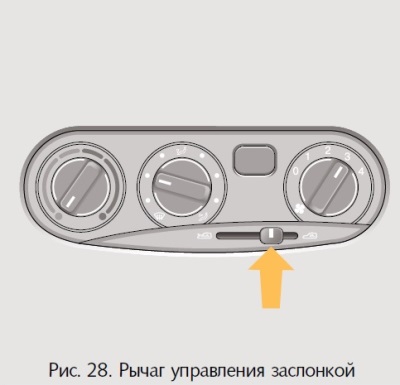

На рисунке 28 показан рычаг управления заслонкой:

При включении режима рециркуляции перекрывается подача наружного воздуха. Этот режим может быть полезен, например, при проезде тоннеля или при движении в пробке для исключения попадания в салон воздуха, насыщенного отработавшими газами. Длительная циркуляция воздуха внутри салона автомобиля может привести к запотеванию окон.

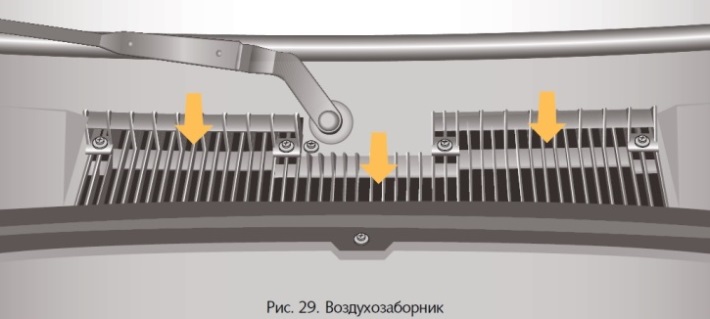

Воздухозаборник отопителя, рис. 29, находится под шумоизоляционной обивкой в моторном отсеке под валами рычагов стеклоочистителя. Воздухозаборные отверстия должны быть свободны для поступления воздуха, при необходимости удалить листву, грязь или снег.

Воздушный фильтр установлен в коробке воздухозаборника отопителя, который очищает поступающий в салон воздух от пыли, копоти, пыльцы растений и т.д.

Демонтаж печки

Печку демонтируют следующим образом.

При снижении интенсивности подачи в салон воздуха, нагретого отопителем, возникает необходимость доработки системы отопления. Связано это с погрешностями сборки системы. Основной проблемой является отсутствие герметичности в воздуховодах и заслонках. Это приводит к некорректному распределению тёплого воздуха по салону. Доработка производится следующим образом.

В результате тёплый воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока.

Ремонт узлов системы отопления

Несмотря на довольно сложное устройство системы отопления автомобиля «Нива Шевроле», большую часть проблем можно решить самостоятельно. При грамотно проведённой диагностике это не составит большого труда.

Замена тросиков управления заслонками

Тросики управления заслонками выходят из строя довольно часто. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали. Приобрести подходящие тросики можно практически в любом магазине автозапчастей.

При выборе нового тросика печки следует обращать внимание на его длину

Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями. Процесс замены осуществляется следующим образом:

При замене тросиков управления важно выставить заслонку в положение, соответствующее режиму, выставленному переключателем.

Замена патрубков отопителя салона

Для замены шлангов печки понадобятся следующие инструменты:

Перед демонтажем необходимо слить ОЖ, открутив крышку сливного отверстия в нижней части радиатора системы охлаждения. Для этого потребуется ёмкость объёмом не менее 10 литров, так как в охлаждающей системе «Нивы Шевроле» в нормальном режиме содержится около 9 литров антифриза.

Не забудьте установить на место резиновую проставку сливного отверстия после того, как сольёте охлаждающую жидкость.

После слива ОЖ можно приступать к замене патрубков в следующем порядке:

Замена электродвигателя печки

Моторчик печки «Нивы Шевроле» можно снять, не разбирая полностью переднюю панель. Достаточно снять нижнюю накладку панели в районе бардачка с помощью крестообразной и плоской отвёрток. Первая нужна для выкручивания винтов крепления, а вторая — для того, чтобы поддеть и извлечь сам узел.

Во избежание короткого замыкания обязательно нужно отключить клемы от аккумулятора.

Снимается электродвигатель отопителя салона следующим образом:

Замена блока управления печкой

Замена блока управления печкой требует особой внимательности и аккуратности, так как пластиковые детали легко повредить.

Внешний блок управления печкой включает в себя три вращающихся контроллера и один ползунок

Демонтаж осуществляется в следующем порядке:

Замена радиатора печки

Радиатор печки на «Ниве Шевроле» расположен внутри центрального блока системы отопления салона. Для его демонтажа необходимо снять всю переднюю панель и рамку, на которой она установлена.

Для замены радиатора нужно разобрать практически всю переднюю часть салона

После разборки передней панели и снятия её каркаса будет обеспечен доступ к блоку отопителя, внутри которого находится радиатор. Перед его демонтажем необходимо слить охлаждающую жидкость, а после этого отсоединить патрубки. После этого снять радиатор печки будет довольно просто. Монтаж нового радиатора и снятых ранее узлов производится в обратном порядке. Перед сборкой передней панели следует залить антифрияз. Это позволит проверить качество соединения шлангов.

Замена радиатора печки «Нивы Шевроле»

Кран печки «Нивы Шевроле» отличается от большинства отечественных автомобилей. Его конструкция представляет собой заслонку, управляемую тросиком.

Открутив боковую панель центральной консоли, появится доступ к крану печки и тросику его привода

Добраться до троса можно через нишу для ног водителя. Сами же патрубки крана вмонтированы в перегородку моторного отсека.

Трубки крана печки устанавливаются на перегородку между моторным отсеком и салоном

Для демонтажа экрана патрубков крана печки необходимо отсоединить шланги с внутренней и внешней сторон, предварительно слив ОЖ. После этого откручиваются два винта крепления и экран снимается.

Замена блока отопителя целиком

В центральный блок отопителя входят заслонки и тросики их привода, радиатор печки и внутренние патрубки. При неисправности сразу нескольких узлов целесообразно поменять весь блок целиком. Это потребует демонтажа передней панели, центральной консоли и кронштейнов, на которых они держатся. Пошагово процесс выглядит следующим образом:

Установка нового блока производится в обратной последовательности.

Устройство системы отопления автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Учитывая конструктивные недоработки системы отопления «Нивы Шевроле», многие автовладельцы модернизируют печку своими руками. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок. Для такой доработки потребуется:

Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий. Действия выполняются в следующем порядке:

В результате выполненных действий интенсивность подачи тёплого воздуха в нижнюю часть салона должна заметно возрасти.

Таким образом, ремонт и замену большинства элементов системы отопления «Нивы Шевроле» можно осуществить самостоятельно. Доработать печку и устранить её конструктивные недостатки также можно своими руками. Для этого потребуется минимальный набор инструментов и тщательное следование рекомендациям специалистов.

Достоинства и недостатки

Конструкция печки Шевроле Нива считается удачной, так как по принципиальной схеме она схожа с устройством системы отопления многих иномарок, не оснащенных кондиционером. В связи с этим, можно выделить ряд достоинств такой схемы.

Не лишена система отопления и недостатков, которые отчетливо себя проявляют.

Схема отопителя

Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия. Двигатель может заклинить, при этом восстановить его работоспособность будет возможно, но уже затруднительно, при этом придётся претерпеть существенные финансовые расходы.

Особенности конструкции

Главной особенностью конструкции печки, установленной на Шеви Ниву, является отсутствие крана. При этом подача и регулировка потока тёплого воздуха осуществляется благодаря наличию заслонок.

А также в новой Ниве отопление и охлаждение осуществляется одним и тем же устройством. Транспортное средство производителем было оснащено достаточным количеством сопел, благодаря которым потоки воздуха целенаправленно могут быть направлены на боковые стёкла и двери, на ветровое стекло и прочее. Помимо этого, печка оснащена специальным переключателем скоростного режима подачи тёплого воздуха. Всего наличествует четыре скорости работы отопителя, водитель транспортного средства по собственному усмотрению выбирает приемлемый для него режим.

С целью расширения функциональных возможностей системы отопления и вентиляции производитель оснастил автомобиль дополнительными регуляторами, управляя которыми удаётся регулировать не только температуру подаваемого воздуха, но и распределять его поток, а также обеспечивать поступление наружного воздуха. Конечно, каждый легко сообразит, что наружный воздух легко будет поступать в салон Нивы при открытых боковых стёклах. Однако это не единственный путь. Наружный воздух точно так же поступает внутрь автомобиля через воздухозаборники, являющиеся частью системы отопления и охлаждения. Важно отметить, что воздух, проходящий через воздухозаборники, далее проходит через отопитель, а уже после этого поступает в салон в холодном или уже подогретом виде. Ещё одним преимуществом прохождения наружного воздуха через воздухозаборники является его очищение от пыли, копоти, цветочной пыльцы. Это становится возможным, поскольку печка в своём составе имеет фильтры.

Однако часто пользоваться таким режимом также нежелательно, поскольку за этим следует повышение уровня влажности внутри салона. Безусловно, повышенная влажность провоцирует запотевание стёкол, ограничивая видимость для водителя.

https://youtube.com/watch?v=fHP2sFnDufE%3Ffeature%3Doembed

Если предстоит продолжительная поездка зимой, нелишним будет воспользоваться функцией электрообогрева. Конечно же, очень важно зимой позаботиться о достаточном прогреве салона транспортного средства, отрегулировав подачу подогретого воздушного потока через определённые сопла.

Итак, конструкцию отопителя на Ниве Шевроле назвать простой никак нельзя, поскольку она состоит из множества отдельных, но очень важных устройств. Однако, проявив терпение, можно первоначально полностью уяснить для себя принцип работы системы отопления и вентиляции, а впоследствии даже наизусть запомнить каждый механизм, его назначение, что позволит максимально эффективно пользоваться техническим ресурсом Нивы Шевроле, обеспечивая комфортные условия внутри салона.

Всё указывает на то, что вам пришлось столкнуться с очередной поломкой системы отопления, вследствие которой вы убеждаетесь в том, что именно у вас не работает переключатель отопителя на вашей Шевроле Ниве. Что делать в этом случае, конечно, новички не знают. По этой причине мы рекомендуем почерпнуть полезную информацию у тех, кто уже имел практический опыт решения такой проблемы. Чтобы сэкономить ваше собственное время, мы готовы вам презентовать готовое решение, чтобы вы не тратили собственное время на поиски ответа на просторах интернета.

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

В автомобиле отопительный кран — необслуживаемый узел, поэтому менять его необходимо как по техническим, так и по финансовым соображениям. Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

Кран печки вмонтирован в специальную нишу в отсеке двигателя

Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Принцип установки крана печки

Перед тем как произвести замену отопительного краника на печке, нужно выполнить предварительные работы:

Сливается антифриз таким образом:

Для демонтажа краника печки необходимо слить антифриз

Для того чтобы слить антифриз, необходимо полностью открыть кран печки

Для слива антифриза необходимо открутить пробку на блоке цилиндров

Для того чтобы снять кран печки, необходимо полностью слить антифриз

Вещевой ящик можно снять, если открутить все саморезы, которые его удерживают. Одни из них располагаются в глубине детали, другие — под крышкой бака.

Сопла обдува

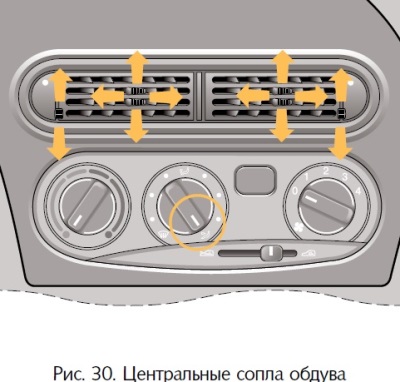

Регулируется подача воздуха рычагами 1 направляющих лопаток центральных сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью центральные сопла обдува. В зависимости от положения температурного переключателя обеспечивается комфортный обдув верхнего пространства салона неподогретым или тёплым воздухом.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

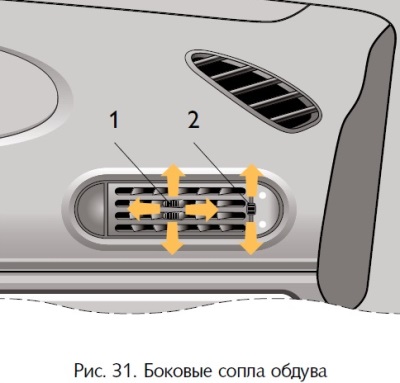

Боковые сопла обдува, рис.

Через сопла в салон поступает нормальный или тёплый воздух. Регулируется подача воздуха рычагами 1 направляющих лопаток боковых сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью боковые сопла обдува.

Направление потока воздуха можно отрегулировать так, что можно создать теплую воздушную подушку на участке дверей в холодную погоду.

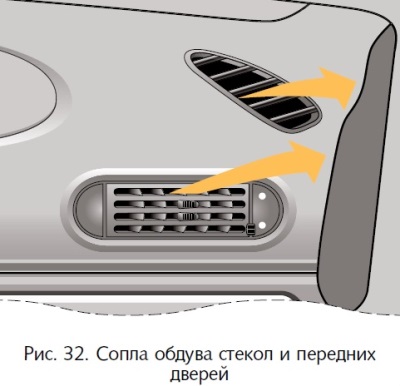

Сопла обдува стекол и передних дверей, рис.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение: холодный или прогретый воздух будет направлен в сторону лобового стекла и к боковым стёклам (в основном на участках установки наружных зеркал).

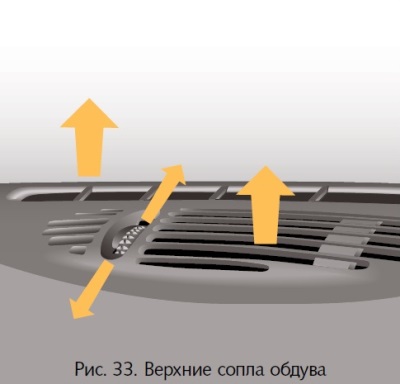

Верхние сопла обдува, рис.

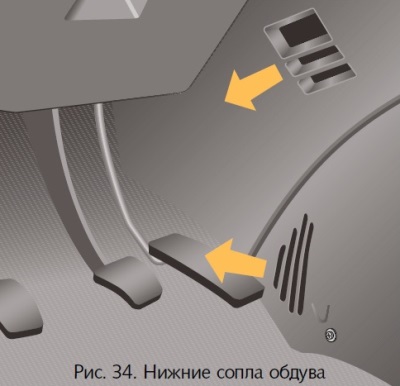

Нижние сопла обдува, рис.

Неподогретый или тёплый воздух подаётся в нижнюю часть салона (в зоны ног водителя и пассажиров). Для усиления притока воздуха переключить вентилятор обдува на более высокую ступень и установить распределитель воздуха средний поворотный переключатель в положение.

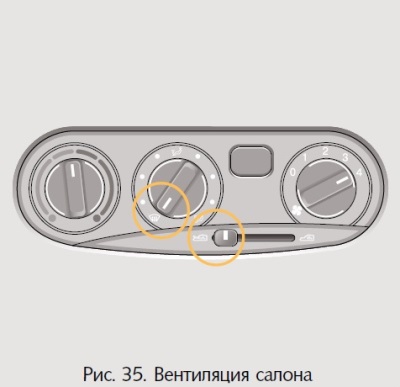

Вентиляция салона, рис.

В крайнем левом положении рычага управления заслонкой, наружный воздух поступает в салон автомобиля:

Регуляторами интенсивности подачи воздуха через боковые и центральные сопла регулируется подача воздуха путем изменения положения заслонок вплоть до полного их закрытия. В данном положении при открытой заслонке регулятором дополнительной подачи воздуха через верхние сопла обеспечивается дополнительная подача воздуха.

Для увеличения подачи воздуха в салон автомобиля установите правый поворотный переключатель в один из четырёх режимов вентилятора отопителя.

Улучшаем обдув в ноги

Потребуется: проволока с тросика отопителя ВАЗ 2108 (15см).

Теперь заслонка подпружинивается и плотнее закрывается, позволяя лучше обдувать ноги.

Выявленные проблему и пути их устранения

https://youtube.com/watch?v=ZSZKFe6haFw%3Ffeature%3Doembed

Мы ориентируем вас на то, что проблема может заключаться в выходе со строя самих переключателей, а также банальном разрыве тросика, обеспечивающего поворот заслонок.

Алгоритм устранения проблемы

Для того чтобы получить позитивный результат, рекомендуем вам подготовить плоскогубцы, отвёртку, качественный клей, три куска стальной проволоки, длина которой не менее десяти сантиметров.

Под рулём водителя находится панелька, зафиксированная четырьмя саморезами. Открутите их и извлеките панель. Под ней будут расположены тросики, подходящие к переключателю. Если вы заметите явный обрыв такого тросика, можете поспешить в автомагазин и приобрести соответствующий аналог. Можно поступить иначе и воспользоваться тем материалом, который вы заранее подготовили.

Сам тросик можно благополучно склеить. А также можно отсоединить сломанную защёлку, затем извлечь сломанный тросик. Из подготовленной проволоки сделайте двойной хомутик и закрепите его на пластиковой части, затягивая плоскогубцами, закручивая в тугую косичку. На этом ваши ремонтные работы, связанные с обрывом тросика, завершаются.

Если же вам нужно всё-таки заменить сам переключатель, тогда после того, как вы снимите панель, расположенную под рулём, у вас будет открыт доступ к этим круглым переключателям. Остаётся их просто снять, затем посетить автомагазин и приобрести соответствующую замену. Только не забудьте продавцу магазина продемонстрировать снятый регулятор, чтобы он мог изучить маркировку и успешно подобрать вам нужную деталь. Водрузить на место новый переключатель будет просто, действуя так же, как и до этого, но только в противоположном направлении.

Иногда водители жалуются, что им сложно всё-таки добраться до оборванного тросика, тогда предлагаем вам расширить пространство, в связи с этим доступ будет облегчён. Конечно, в этом случае потребуется снять блок управления вашей печкой. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность.

Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник. Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два болта и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.

Демонтируем декоративные щитки с левой стороны отопителя и достаем регулятор положения заслонок. Смело демонтируем его нижнюю часть которая отвечает за ход “фронтальной” заслонки. Кстати демонтировать надо аккуратно, пластик хрупкий, я нижнюю часть отломал и деталька треснула — пришлось паять. Затем напильником выравниваем ход заслонки по диагонали между двумя крайними положениями для более плавной регулировки воздушного потока.

Затем необходимо нижнюю заслонку намертво закрепить в верхнем положении. Таким образом мы навсегда лишаемся положения “фронт”, но справедливости ради скажу что за 1,5 года я ни разу этим положением не пользовался. Для этого я изготовил вот такой кронштейнчик из жестянки и закрепил на саморез.

1. Сопла обдува стекол и передних дверей. 2. Верхние щели панели приборов. 3. Верхние сопла обдува. 4. Регулятор дополнительной подачи воздуха через верхние сопла. 5. Боковые сопла обдува. 6. Центральные сопла обдува. 7. Нижние сопла обдува.

Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха за счёт смешивания холодного и нагретого воздуха и поддерживается практически на постоянном уровне при любых скоростях автомобиля. На рисунке 24 представлены органы управления системой вентиляции и отопления салона автомобиля.

Составные части системы отопления

Система отопления автомобиля Нива Шевроле основана на теплообмене между теплоносителем, в роли которого выступает охлаждающая жидкость, и приточного воздуха.

Можно выделить основные ключевые элементы, входящие в состав системы:

Блок отопителя – сложное устройство, считающееся основным узлом системы отопления. Он состоит из следующих элементов:

Согласовываем работу заслонок ноги-стекло

Если хотите согласовать работу двух заслонок, чтобы в голову и ноги дуло равномерно, тогда придется доработать форму пластиковой планки под рычаг верхней заслонки. Нужно изменить форму отверстия, чтобы получилась новая траектория движения заслонки ноги-лобовое. Сделать это можно различными способами:

1. При помощи зажигалки и напильника (автор фото):

2. При помощи пластиковой карты (автор фото):

3. При помощи проволоки:

А вы будете дорабатывать печку на Шеви Ниве? Какой способ выбрали вы?

Печка Нивы Шевроле относится к дополнительному оборудованию, но в современных условиях просто невозможно представить себе автомобиль, не дающий возможности регулировать температуру внутри салона. Тем не менее, климатическая установка сложна по своей конструкции и требует от водителя определенных знаний при эксплуатации.

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

Принцип работы печки на автомобиле Шевроле Нива выглядит следующим образом.

Водитель управляет интенсивностью подачи воздуха, установив скорость вращения вентилятора, температурой воздуха (регулирование заслонки) и распределением воздуха. Также на панели имеется рычаг включения рециркуляции.

Он обеспечивает забор воздуха из салона автомобиля. Такой режим считается временным и включается при осуществлении быстрого прогрева салона, а также, когда на улице распространяется запах дыма, гари от попутных авто или пыль.

Не рекомендуется включать режим рециркуляции на длительное время, так как это ведет к постепенному повышению влажности воздуха в салоне. С течением времени начнут запотевать стекла.
