Как снять задний фонарь и заменить лампочку Шевроле Круз

Заменить перегоревшую лампу заднего фонаря Chevrolet Cruze для автволадельца не составит большого труда. Если перегорела лампа в заднем фонаре Шевроле Круз, вам понадобится всего лишь плоская и фигурная отвертки. Также хочется отметить, что в том случае если перегорела лампа указателя поворота необходимо приобрести лампу WY21W, лампа заднего хода — W16W и лампа габаритов и сигнала торможения — P21/5W.

Снимаем задний фонарь Chevrolet Cruze

Для того чтобы демонтировать задний фонарь Шевроле Круз и произвести замену перегоревших ламп откройте багажник и найдите в торце крыла две пластиковые заглушки, которые подденьте отверткой и выньте из корпуса фонаря.

Теперь с помощью фигурной отвертки откручиваем саморезы под заглушками, и слегка сдвинув корпус фонаря по ходу автомобиля, снимаем его с направляющих штифтов.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы указателя поворота в заднем фонаре Шевроле Круз

После снятия заднего фонаря, необходимо вынуть жгут проводов, идущий к фонарю из своего крепления. Повернув патрон лампы указателя поворота вынимаем его и производим замену лампы WY21W на новую, после чего в обратной последовательности устанавливаем патрон на свое место.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы заднего хода в заднем фонаре Chevrolet Cruze

Поворачиваем против часовой стрелки патрон лампы заднего хода и внимаем его. Меняем перегоревшую лампу W16W на новую и устанавливаем патрон в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы габаритов и сигнала торможения заднего фонаря Chevrolet Cruze

Поворачиваем патрон лампы против часовой стрелки. Извлекаем его из корпуса фонаря и производим замену лампы P21/5W на новую, и устанавливаем патрон в обратной последовательности на свое место.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Как заменить лампу в крышке багажника Шевроле Круз

Чтобы заменить лампу в фонаре крышки багажника Шевроле Круз необходимо снять обшивку. Для этого с помощью плоской отверткой демонтируем два пистона в том месте где находится фонарь и отвернув край обшивки выворачиваем патрон против часовой стрелки и внимаем его. Меняем лампу P21W на новую и устанавливаем патрон в обратной последовательности после чего закрепляем обшивку пластиковыми пистонами.

Стоп сигнал Chevrolet Cruze

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

  • Отключить АКБ.
  • Открыть дверь багажного отделения.
  • При помощи отвертки вытащить две декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Используя отвертку с крестовым жалом открутить два самореза.

Замена лампочки заднего фонаря шевроле круз универсал

  • Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
  • Поставить новую лампочку.
  • Уложить провода и собрать все в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

  • Сбросить минусовую клемму аккумулятора.
  • Открыть крышку багажника.
  • Поддеть отверткой заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Открутить саморезы, находящиеся за декоративными заглушками.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Вынуть жгут проводов из держателя.

Замена лампочки заднего фонаря шевроле круз универсал

  • Извлечь патрон и лампочку.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампу взамен той, которая не работает.
  • Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

  • Отключить АКБ от бортовой сети.
  • Открыть дверь багажного отделения.
  • В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Повернуть плафон против часовой стрелки и вынуть его.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампочку.
  • Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

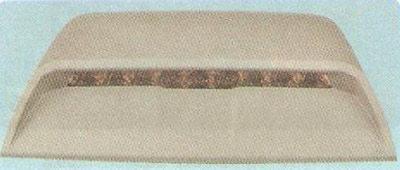

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

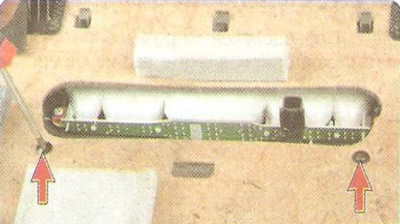

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

  • Отключить аккумуляторную батарею.

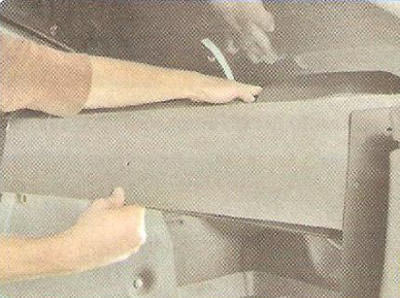

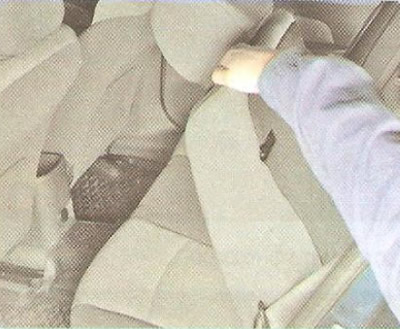

  • Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

Замена лампочки заднего фонаря шевроле круз универсал

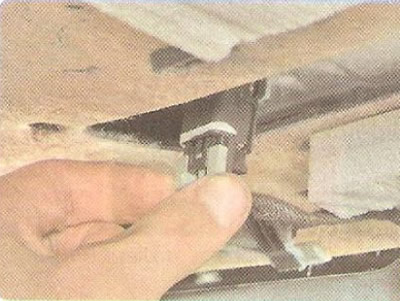

  • Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.

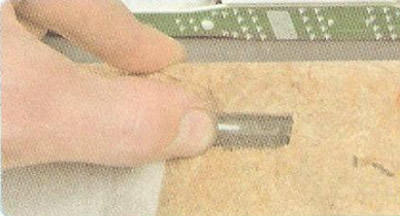

  • Зачистить изоляцию и произвести подключение.

Замена лампочки заднего фонаря шевроле круз универсал

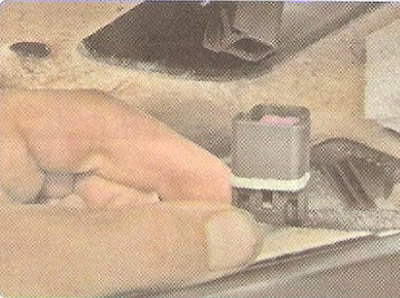

  • Установить два реле 75.3777.

Замена лампочки заднего фонаря шевроле круз универсал

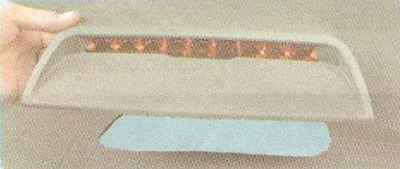

  • Проверить работоспособность фонарей.
  • Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить обшивку багажника Шевроле Круз на место.

Номер кузова Holden Cruze , давление в шинах Holden Cruze , неисправности Holden Cruze , подготовка к зиме Holden Cruze , тормоза Holden Cruze , масляный фильтр Holden Cruze , топливный фильтр Holden Cruze , фильр салона Holden Cruze , регулировка фар Holden Cruze , номер кузова Daewoo Lacetti , давление в шинах Daewoo Lacetti , неисправности Daewoo Lacetti , подготовка к зиме Daewoo Lacetti , тормоза Daewoo Lacetti , масляный фильтр Daewoo Lacetti , топливный фильтр Daewoo Lacetti , фильр салона Daewoo Lacetti , регулировка фар Daewoo Lacetti , номер кузова Chevrolet Premiere , давление в шинах Chevrolet Premiere , неисправности Chevrolet Premiere , подготовка к зиме Chevrolet Premiere , тормоза Chevrolet Premiere , масляный фильтр Chevrolet Premiere , топливный фильтр Chevrolet Premiere , фильр салона Chevrolet Premiere , регулировка фар Chevrolet Premiere , номер кузова Chevrolet Cruze , давление в шинах Chevrolet Cruze , неисправности Chevrolet Cruze , подготовка к зиме Chevrolet Cruze , тормоза Chevrolet Cruze , масляный фильтр Chevrolet Cruze , топливный фильтр Chevrolet Cruze , фильр салона Chevrolet Cruze , регулировка фар Chevrolet Cruze

#лампы_заднего_комбинированного_фонаря #электрооборудование_автомобиля #Chevrolet_Cruze #Шевроле_Круз

Лампа в заднем комбинированном фонаре (кузов)

Примечание:
Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем крышку багажного отделения.

4. Крестовой отверткой отворачиваем этих два винта крепления.

5. После того, как отвернули винты крепления, тянем задний фонарь на себя, тем самым сдергивая его с двух боковых направляющих.

Примечание:
— При необходимости можно воспользоваться специальным съемником для панелей либо любым другим подходящим инструментом, например, пластиковой картой, и этим инструментом поддеть сбоку задний фонарь.
— Соблюдайте осторожность, чтобы не повредить инструментом лакокрасочное покрытие кузова автомобиля или поверхность фонаря.

6. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

7. Берем патрон перегоревшей лампы и поворачиваем его против часовой стрелки.

8. Извлекаем патрон с лампой в сборе из корпуса фонаря.

9. Слегка нажав на перегоревшую лампу, поворачиваем ее до упора против часовой стрелки и извлекаем ее из патрона. Удаляем эту лампу в отходы.

10. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в патрон до упора в обратной последовательности.

11. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы. Также проверяем работоспособность новой лампы.

12. Вставляем патрон с лампой в сборе в корпус фонаря и поворачиваем его до упора по часовой стрелке.

Примечание:
Перед установкой патрона в корпус фонаря проверяем его уплотнительное кольцо на отсутствие повреждений, при необходимости заменяем кольцо на новое. Если не поменять поврежденное уплотнительное кольцо, то в заднем фонаре будет скапливаться влага.

13. Затем аккуратно вставляем задний фонарь в кузов автомобиля, следя при этом, чтоб направляющие на фонаре полностью вошли в соответствующие пазы на кузове.

Примечание:
При установке соблюдаем осторожность, чтобы не пережать жгут проводов фонаря.

14. Затягиваем винты крепления заднего комбинированного фонаря и до характерных щелчков возвращаем на место заглушки.

Фонари Chevrolet Cruze

На задние фонари Шевроле Круз возложена задача информирования других участников дорожного движения. В случае если не работают какие-либо сигналы, например, заднего хода, поворотник или габаритные огни, возможно создание аварийной ситуации.

Поэтому, сразу после того как автовладелец заметил, что не горят лампочки фонаря, необходимо снять его и произвести замену ламп. В некоторых случаях может произойти механическое повреждение задней оптики. В таких случаях также требуется демонтаж и замена фонаря.

Артикул и стоимость оригинальных фонарей Шевроле Круз и их аналогов

Шевроле Круз бывает в кузовах седан, универсал и хэтчбек. Каждое исполнение имеет различные задние фонари, артикул и цена на которые приведены в таблицах ниже.

Таблица — Оригинальные фонари Шевроле Круз седан

Таблица — Штатные фонари на Шевроле Круз хэтчбек

Таблица — Оригинал фонарей Шевроле Круз универсал

Таблица — Аналоги оригинальных задних фонарей на Шевроле Круз от сторонних производителей

Снятие фонарей Шевроле Круз седан

Для того, чтобы замена фонарей на Chevrolet Cruze седан прошла успешно, необходимо обратиться к инструкции приведенной ниже.

  • Открыть дверь багажника.
  • Вскрыть заглушки помощью отвертки аккуратно поддев их.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Сдвинув фонарь, необходимо вывести два штифта из зацепления.

Замена лампочки заднего фонаря шевроле круз универсал

Для того чтобы снять фонарь на крышке багажника автомобиля, необходимо обратиться к инструкции приведенной ниже.

  • Открыть багажник.
  • Отверткой поддеть штифт пистона.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Демонтаж фонарей Шевроле Круз универсал

Задние фонари на автомобиле Chevrolet Cruze универсал снимаются согласно инструкции приведенной ниже.

  • Отрыть дверь багажника и при помощи отвертки с прямым лезвием вскрыть две декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

  • С помощью крестовой отвертки открутить два самореза.
  • Аккуратно сдвинуть фонарь и вытащить его из двух креплений.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Для того чтобы снять наружный фонарь на двери багажного отделения требуется обратиться к инструкции приведенной ниже.

  • Отверткой поддеть крышку багажника и снять ее.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Снятие фонарей Шевроле Круз хэтчбек

Для того чтобы снять левый и правый внешний фонарь на автомобиле Chevrolet Cruze хэтчбек необходимо обратиться к инструкции, которая приведена ниже.

  • Открыть багажник и поддеть отверткой три декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Тюнинг фонарей на Шевроле Круз

Тюнинг фонарей Шевроле Круз возможет несколькими основными способами:

  • с помощь наклейки тонировочной пленки;
  • установкой светодиодной оптики;
  • при использовании покраски затемняющим лаком.

Диодные фонари позволяют снизить нагрузку на бортовую сеть. Также они обладают большим сроком службы.

Существуют также переделки под марку автомобиля, например, в стиле Мерседес или БМВ. Особо автовладельцам нравится style BMW, так как он подчеркивает спортивный норов автомобиля.

Как снять задний фонарь и заменить лампочку Шевроле Круз

Заменить перегоревшую лампу заднего фонаря Chevrolet Cruze для автволадельца не составит большого труда. Если перегорела лампа в заднем фонаре Шевроле Круз, вам понадобится всего лишь плоская и фигурная отвертки. Также хочется отметить, что в том случае если перегорела лампа указателя поворота необходимо приобрести лампу WY21W, лампа заднего хода — W16W и лампа габаритов и сигнала торможения — P21/5W.

Снимаем задний фонарь Chevrolet Cruze

Для того чтобы демонтировать задний фонарь Шевроле Круз и произвести замену перегоревших ламп откройте багажник и найдите в торце крыла две пластиковые заглушки, которые подденьте отверткой и выньте из корпуса фонаря.

Теперь с помощью фигурной отвертки откручиваем саморезы под заглушками, и слегка сдвинув корпус фонаря по ходу автомобиля, снимаем его с направляющих штифтов.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы указателя поворота в заднем фонаре Шевроле Круз

После снятия заднего фонаря, необходимо вынуть жгут проводов, идущий к фонарю из своего крепления. Повернув патрон лампы указателя поворота вынимаем его и производим замену лампы WY21W на новую, после чего в обратной последовательности устанавливаем патрон на свое место.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы заднего хода в заднем фонаре Chevrolet Cruze

Поворачиваем против часовой стрелки патрон лампы заднего хода и внимаем его. Меняем перегоревшую лампу W16W на новую и устанавливаем патрон в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Замена лампы габаритов и сигнала торможения заднего фонаря Chevrolet Cruze

Поворачиваем патрон лампы против часовой стрелки. Извлекаем его из корпуса фонаря и производим замену лампы P21/5W на новую, и устанавливаем патрон в обратной последовательности на свое место.

Замена лампочки заднего фонаря шевроле круз универсал
Замена лампочки заднего фонаря шевроле круз универсал

Как заменить лампу в крышке багажника Шевроле Круз

Чтобы заменить лампу в фонаре крышки багажника Шевроле Круз необходимо снять обшивку. Для этого с помощью плоской отверткой демонтируем два пистона в том месте где находится фонарь и отвернув край обшивки выворачиваем патрон против часовой стрелки и внимаем его. Меняем лампу P21W на новую и устанавливаем патрон в обратной последовательности после чего закрепляем обшивку пластиковыми пистонами.

Как произвести замену ламп в заднем фонаре Chevrolet Cruze хэтчбек

Замена лампочки заднего фонаря шевроле круз универсал

Для замены ламп в заднем фонаре Шевроле Круз хэтчбек необходимо демонтировать сам фонарь. Держится он на 3 саморезах, открутив которые можно легко снять фонарь.

Сам процесс замены не вызовет у вас каких-либо серьезных временных и трудозатрат. Конечно, можно обратиться в сервис, но можно выполнить замену и самому сэкономив при этом. Ниже приведена подробная инструкция с фото для левого фонаря, для правого процедура аналогичная.

Замена ламп в заднем фонаре Круз хэтчбек

Итак, для замены нам потребуется двухстороняя отвертка и лампы P21/5w и PY21W.

Замена лампочки заднего фонаря шевроле круз универсал

Какие лампы можно установить в стоп сигнал/габариты

  • OSRAM P21/5W O-7528 цена около 30 руб
  • PHILIPS P21/5W P-12499 цена около 25-30 руб
  • BOSCH P21/5W Pure Light 1987302202 цена 30-40 руб
  • KOITO P21/5W 4524 цена около 40-50 руб

Если обычные лампы у вас часто перегорают, можно установить лампы с увеличенным сроком службы

PHILIPS P21/5W LONGLIFE ECO VISION P-12499LLECOCP цена около 40-50 руб

Замена лампочки заднего фонаря шевроле круз универсал

Лампы поворотника

  • PHILIPS PY21W 12496NACP янтарная цена около 50-60 руб
  • BOSCH PY21W янтарная Pure Light 1987302213 цена около 60 руб
  • OSRAM PY21W янтарная O-7507 цена около 50-60 руб

Вместо обычных ламп, можно так же установить и светодиодные. Но необходимо покупать мощные яркие лампы, чтобы они смогли заменить стандартную 21 ватную лампу накаливания.

Поднимаем крышку багажника и аккуратно поддев отверткой снимаем 3 заглушки под которыми спрятаны саморезы крепления фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

С помощью крестовой отвертки откручиваем все три самореза и аккуратно сдвигаем фару на себя, вынимая ее из пластиковых втулок на кузове. Фонарь у нас в руках.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Далее поворачиваем патрон лампы стоп сигнала/габаритов против часовой стрелки и вынимаем его из фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона. Берем новую лампу P21/5w устанавливаем ее и вставляем патрон поворачивая уже по часовой стрелке.

Замена лампочки заднего фонаря шевроле круз универсал

Точно так же, поворачивая против часовой стрелки вытаскиваем патрон лампы указателя поворота и меняем ее.

Интересные статьи по теме

Замена лампочки заднего фонаря шевроле круз универсал

Как заменить лампы подсветки салона на Солярисе. Делаем свет в салоне ярче

Замена лампочки заднего фонаря шевроле круз универсал

Замена ламп подсветки номера Mitsubishi Lancer 9

Замена лампочки заднего фонаря шевроле круз универсал

Какие лампы используются в Geely Emgrand (Джили Эмгранд)

Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

Стоп сигнал Chevrolet Cruze

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

  • Отключить АКБ.
  • Открыть дверь багажного отделения.
  • При помощи отвертки вытащить две декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Используя отвертку с крестовым жалом открутить два самореза.

Замена лампочки заднего фонаря шевроле круз универсал

  • Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
  • Поставить новую лампочку.
  • Уложить провода и собрать все в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

  • Сбросить минусовую клемму аккумулятора.
  • Открыть крышку багажника.
  • Поддеть отверткой заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Открутить саморезы, находящиеся за декоративными заглушками.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Вынуть жгут проводов из держателя.

Замена лампочки заднего фонаря шевроле круз универсал

  • Извлечь патрон и лампочку.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампу взамен той, которая не работает.
  • Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

  • Отключить АКБ от бортовой сети.
  • Открыть дверь багажного отделения.
  • В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Повернуть плафон против часовой стрелки и вынуть его.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампочку.
  • Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

  • Отключить аккумуляторную батарею.
  • Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

Замена лампочки заднего фонаря шевроле круз универсал

  • Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.
  • Зачистить изоляцию и произвести подключение.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить два реле 75.3777.

Замена лампочки заднего фонаря шевроле круз универсал

  • Проверить работоспособность фонарей.
  • Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить обшивку багажника Шевроле Круз на место.

Замена ламп

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Предупреждение: Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Примечание: Для наглядности замена ламп показана на правой блок-фаре, снятой с автомобиля. Лампы в левой блок-фаре расположены симметрично, заменяют их аналогично.

Для замены ламп блок-фары выполните следующие операции.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

2. . и отсоедините колодку жгута проводов от патрона лампы переднего указателя поворота.

Замена лампочки заднего фонаря шевроле круз универсал

3. Поверните патрон лампы переднего указателя поворота против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

4. . и извлеките патрон вместе с лампой.

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните против часовой стрелки и извлеките ее из патрона.

6. Установите новую лампу в патрон, а патрон в блок-фару.

Замена лампочки заднего фонаря шевроле круз универсал

7. Отсоедините колодку жгута проводов от лампы ближнего и дальнего света.

Замена лампочки заднего фонаря шевроле круз универсал

8. Снимите защитный чехол с корпуса блок-фары.

Замена лампочки заднего фонаря шевроле круз универсал

9. Выведите пружинный фиксатор из крючков на отражателе.

Замена лампочки заднего фонаря шевроле круз универсал

10. . и извлеките лампу дальнего и ближнего света.

Замена лампочки заднего фонаря шевроле круз универсал

11. Установите новую лампу, закрепив ее пружинным фиксатором.

Предупреждение: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

Замена лампочки заднего фонаря шевроле круз универсал

Примечание: При установке защитного чехла совместите метки на корпусе блок-фары и на защитном чехле.

Замена лампочки заднего фонаря шевроле круз универсал

12. Извлеките патрон лампы габаритного огня из отверстия в отражателе.

Замена лампочки заднего фонаря шевроле круз универсал

13. Извлеките лампу из патрона.

14. Вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

3. . и, преодолевая сопротивление пружинного фиксатора, извлеките его из отверстия в крыле.

Замена лампочки заднего фонаря шевроле круз универсал

4. Поверните патрон лампы против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

5. . и извлеките его из корпуса фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон, а патрон в корпус фонаря.

8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены лампы заднего стоп-сигнала и габаритного огня в заднем фонаре, расположенном на крыле, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

3. . и отведите в сторону заглушки винтов крепления заднего фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

4. Выверните два винта крепления фонаря к кузову.

Замена лампочки заднего фонаря шевроле круз универсал

5. . и отведите фонарь в сторону.

Замена лампочки заднего фонаря шевроле круз универсал

6. Поверните патрон лампы против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

7. . и извлеките его из фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

8. Нажмите на лампу, поверните ее против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

9. . и извлеките лампу из патрона.

10. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

11. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы света заднего хода выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см, пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

3. Поверните патрон лампы против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

4. . и извлеките его из фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

5. Выньте лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см. пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

3. Поверните патрон лампы против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

4. . и извлеките его из фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

5. Извлеките лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего противотуманного фонаря, расположенного на крышке багажника, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

3. Поверните патрон лампы против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

4. . и извлеките его из фонаря.

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

6. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

7. Установите патрон в фонарь и обивку крышки багажника в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Выверните винты крепления фонаря освещения номерного знака.

Замена лампочки заднего фонаря шевроле круз универсал

3. . и извлеките фонарь вместе с лампой.

Замена лампочки заднего фонаря шевроле круз универсал

4. Поверните патрон против часовой стрелки.

Замена лампочки заднего фонаря шевроле круз универсал

5. . и извлеките его из плафона.

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Установите новую лампу в патрон.

8. Установите патрон и плафон в порядке, обратном снятию.

9. Аналогично замените лампу во втором плафоне освещения номерного знака.

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Аккуратно подденьте отверткой.

Замена лампочки заднего фонаря шевроле круз универсал

3. . и снимите рассеиватель плафона общего освещения, преодолевая сопротивление фиксаторов.

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из патрона.

Замена лампочки заднего фонаря шевроле круз универсал

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

Для замены лампы в плафоне индивидуального освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Аккуратно подденьте отверткой.

Замена лампочки заднего фонаря шевроле круз универсал

3. . и снимите рассеиватель плафона индивидуального освещения мест водителя и переднего пассажира, преодолевая сопротивление фиксаторов.

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из плафона.

Замена лампочки заднего фонаря шевроле круз универсал

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

7. Аналогично замените вторую лампу индивидуального освещения.

Для замены лампы освещения вещевого ящика выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Извлеките плафон освещения вещевого ящика, поддев его пальцем.

Замена лампочки заднего фонаря шевроле круз универсал

3. Извлеките лампу из плафона.

5. Установите плафон в гнездо вещевого ящика.

Стоп сигнал Chevrolet Cruze

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

  • Отключить АКБ.
  • Открыть дверь багажного отделения.
  • При помощи отвертки вытащить две декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Используя отвертку с крестовым жалом открутить два самореза.

Замена лампочки заднего фонаря шевроле круз универсал

  • Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
  • Поставить новую лампочку.
  • Уложить провода и собрать все в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

  • Сбросить минусовую клемму аккумулятора.
  • Открыть крышку багажника.
  • Поддеть отверткой заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Открутить саморезы, находящиеся за декоративными заглушками.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Вынуть жгут проводов из держателя.

Замена лампочки заднего фонаря шевроле круз универсал

  • Извлечь патрон и лампочку.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампу взамен той, которая не работает.
  • Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

  • Отключить АКБ от бортовой сети.
  • Открыть дверь багажного отделения.
  • В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Повернуть плафон против часовой стрелки и вынуть его.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампочку.
  • Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

  • Отключить аккумуляторную батарею.
  • Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

Замена лампочки заднего фонаря шевроле круз универсал

  • Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.
  • Зачистить изоляцию и произвести подключение.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить два реле 75.3777.

Замена лампочки заднего фонаря шевроле круз универсал

  • Проверить работоспособность фонарей.
  • Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить обшивку багажника Шевроле Круз на место.

Доп стоп сигнал круз

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

С приходом зимы и наступлением «круглосуточной темноты» я обнаружил проблему, как-то «криво» горит доп. стоп сигнал. Разобрав понял почему горит «криво». Умирающие светодиоды меняют сопротивление и на остальные диоды подаётся уже не 2.2В как положено а 3-6В. Установленые светодиоды рассчитаны на максимум 2.5В от того и сносит у них крышу. Горят тускло, подмигивают и.т.д. Выходы из положения следующе:
1. Покупаем оригинал доп.сигнал код: 96836551 стоимость в районе 5900р
2. Покупаем ARL2-7605TRC св.диод красный «пиранья» dip4 с линзой 5мм и меняем ВСЕ разом. Цена вопроса 15р/щт и 1ч свободного времени.

Акцент на замену всех диодов сделан не зря. Меняя по одному я намучился ужас как. Вроде бы диод горит отлично, но реально он уже дохлый. Я из за этого даже менял сопративление, не мог понять почему новые диоды у меня сгорали спустя 3 дня. И потом купил диоды на 2.2-3В Думал, что Пиранья не подходит. Взял светодиоды TLWR7900 -78р/шт 12шт. Правда они поярче Пираньи. Оказывается, номинальное напряжение на светодиодах 2.2вольта, а не 3 как я думал ранее. Эти дополнительные 0,8в добавляли соседние неисправные светодиоды а проверить их как я не знаю, светят и светят. Итог: Перепаивать все светодиоды разом! Можно покупать дешёвые ARL2-7605TRC св.диод красный «пиранья» dip4 с линзой 5мм -17р./шт. Но TLWR7900 -реально ярче. Думал что даже будут слепить водителей, но у меня тонировка 15-ка так что она свет приглушила. На первой картинке 2 светодиода по центру новые, остальные старые.
Миниатюры

Стоп сигнал служит для информирования водителей, которые едут позади, о торможении автомобиля. Сгорание лампочки в заднем фонаре снижает безопасность дорожного движения.

Поэтому не стоит затягивать с ремонтом стоп-сигнала в случае обнаружения его неисправности.

Замена лампы стоп-сигнала на Шевроле Круз универсал

Для того, чтобы заменить лампочку стоп-сигнала на автомобиле Chevrolet Cruze в кузове универсал, необходимо воспользоваться нижеприведенной инструкцией.

  • Отключить АКБ.
  • Открыть дверь багажного отделения.
  • При помощи отвертки вытащить две декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Используя отвертку с крестовым жалом открутить два самореза.

Замена лампочки заднего фонаря шевроле круз универсал

  • Сдвинуть фонарь назад по ходу автомобиля. При этом должны вывестись два штифта из пластиковых втулок.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Поворотом против часовой стрелки изъять патрон комбинированной лампы, отвечающей за стопы и габариты.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть ее против часовой стрелки. Вынуть ее из патрона
  • Поставить новую лампочку.
  • Уложить провода и собрать все в обратной последовательности.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки стоп-сигнала на Шевроле Круз седан

Если задний стоп сигнал перестал работать на Шевроле Круз в кузове седан, то замена ламп немного отличается от аналогичной операции на универсале. Рекомендуется придерживаться инструкции ниже.

  • Сбросить минусовую клемму аккумулятора.
  • Открыть крышку багажника.
  • Поддеть отверткой заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Открутить саморезы, находящиеся за декоративными заглушками.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Вынуть жгут проводов из держателя.

Замена лампочки заднего фонаря шевроле круз универсал

  • Извлечь патрон и лампочку.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампу взамен той, которая не работает.
  • Собрать все в обратной последовательности.

Замена лампы сигнала торможения на Шевроле Круз хэтчбек

Устранение ситуации, когда не горят стоп сигналы на Шевроле Круз в кузове hatchback, отличается от замены ламп в седане и универсале. Ниже приведена инструкция для успешного восстановления работы стопов.

  • Отключить АКБ от бортовой сети.
  • Открыть дверь багажного отделения.
  • В отличии от других моделей Chevrolet Cruze, в хэтчбек необходимо открутить три крепления фонаря. Для этого требуется изъять три декоративные заглушки.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

  • Отвести фонарь от кузова для удобства замены перегоревшей лампочки.

Замена лампочки заднего фонаря шевроле круз универсал

  • Повернуть плафон против часовой стрелки и вынуть его.

Замена лампочки заднего фонаря шевроле круз универсал

  • Нажать на лампу и повернуть против часовой стрелки. Потянуть вверх и вынуть ее.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить новую лампочку.
  • Собрать все в обратной последовательности.

Требуемые инструменты для установки дополнительного сигнала торможения

Для того, чтобы установить дополнительный стоп сигнал на Шевроле Круз, потребуются инструменты, приведенные в таблице ниже.

Установка дополнительного стоп сигнала

Установка дополнительного стоп-сигнала позволяет повысить безопасность вождения автомобиля. Другие участники дорожного движения имеют больше возможностей вовремя заметить то, что автомобиль тормозит. Имеется несколько основных мест для монтажа:

Для установки дополнительного фонаря необходимо следовать инструкции ниже.

  • Отключить аккумуляторную батарею.
  • Для прокладки проводов и произведения необходимых коммутаций требуется снять часть обшивки багажника автомобиля. Для этого рекомендуется вынуть клипсы, указанные на рисунке ниже.

Замена лампочки заднего фонаря шевроле круз универсал

  • Найти провод, отвечающий за задний стоп сигнал. Стандартно он имеет желто-серый оттенок.
  • Зачистить изоляцию и произвести подключение.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить два реле 75.3777.

Замена лампочки заднего фонаря шевроле круз универсал

  • Проверить работоспособность фонарей.
  • Включить стоп-сигнал секунд на 30. Проконтролировать температуру в местах подключения. Провода должны оставаться холодными.

Замена лампочки заднего фонаря шевроле круз универсал

  • Установить обшивку багажника Шевроле Круз на место.

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Откиньте спинку заднего сиденья.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. . и отсоедините колодку жгута проводов от разъема дополнительного стоп-сигнала.

Замена лампочки заднего фонаря шевроле круз универсал

6. Выверните винты крепления.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

8. . и снимите дополнительный стоп-сигнал.

Замена лампочки заднего фонаря шевроле круз универсал

9. Установите дополнительный стоп-сигнал в порядке, обратном снятию.

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Предупреждение: Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Примечание: Для наглядности замена ламп показана на правой блок-фаре, снятой с автомобиля. Лампы в левой блок-фаре расположены симметрично, заменяют их аналогично.

Для замены ламп блок-фары выполните следующие операции.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните против часовой стрелки и извлеките ее из патрона.

6. Установите новую лампу в патрон, а патрон в блок-фару.

Замена лампочки заднего фонаря шевроле круз универсал

7. Отсоедините колодку жгута проводов от лампы ближнего и дальнего света.

Замена лампочки заднего фонаря шевроле круз универсал

8. Снимите защитный чехол с корпуса блок-фары.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

11. Установите новую лампу, закрепив ее пружинным фиксатором.

Предупреждение: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

Замена лампочки заднего фонаря шевроле круз универсал

Примечание: При установке защитного чехла совместите метки на корпусе блок-фары и на защитном чехле.

Замена лампочки заднего фонаря шевроле круз универсал

12. Извлеките патрон лампы габаритного огня из отверстия в отражателе.

Замена лампочки заднего фонаря шевроле круз универсал

13. Извлеките лампу из патрона.

14. Вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон, а патрон в корпус фонаря.

8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены лампы заднего стоп-сигнала и габаритного огня в заднем фонаре, расположенном на крыле, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

10. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

11. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы света заднего хода выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см, пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Выньте лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см. пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Извлеките лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего противотуманного фонаря, расположенного на крышке багажника, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Снимите обивку крышки багажника (см. «Снятие и установка обивки крышки багажника»).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

6. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

7. Установите патрон в фонарь и обивку крышки багажника в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Установите новую лампу в патрон.

8. Установите патрон и плафон в порядке, обратном снятию.

9. Аналогично замените лампу во втором плафоне освещения номерного знака.

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из патрона.

Замена лампочки заднего фонаря шевроле круз универсал

5. Вставьте новую лампу.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

Для замены лампы в плафоне индивидуального освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из плафона.

Замена лампочки заднего фонаря шевроле круз универсал

5. Вставьте новую лампу.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

7. Аналогично замените вторую лампу индивидуального освещения.

Для замены лампы освещения вещевого ящика выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Извлеките плафон освещения вещевого ящика, поддев его пальцем.

Замена лампочки заднего фонаря шевроле круз универсал

3. Извлеките лампу из плафона.

4. Вставьте новую лампу.

5. Установите плафон в гнездо вещевого ящика.

Как произвести замену ламп в заднем фонаре Chevrolet Cruze хэтчбек

Chevrolet Cruze хэтчбек

Для замены ламп в заднем фонаре Шевроле Круз хэтчбек необходимо демонтировать сам фонарь. Держится он на 3 саморезах, открутив которые можно легко снять фонарь.

Сам процесс замены не вызовет у вас каких-либо серьезных временных и трудозатрат. Конечно, можно обратиться в сервис, но можно выполнить замену и самому сэкономив при этом. Ниже приведена подробная инструкция с фото для левого фонаря, для правого процедура аналогичная.

Замена ламп в заднем фонаре Круз хэтчбек

Итак, для замены нам потребуется двухстороняя отвертка и лампы P21/5w и PY21W.

p21 5w

Какие лампы можно установить в стоп сигнал/габариты

  • OSRAM P21/5W O-7528 цена около 30 руб
  • PHILIPS P21/5W P-12499 цена около 25-30 руб
  • BOSCH P21/5W Pure Light 1987302202 цена 30-40 руб
  • KOITO P21/5W 4524 цена около 40-50 руб

Если обычные лампы у вас часто перегорают, можно установить лампы с увеличенным сроком службы

PHILIPS P21/5W LONGLIFE ECO VISION P-12499LLECOCP цена около 40-50 руб

p21w Philips

Лампы поворотника

  • PHILIPS PY21W 12496NACP янтарная цена около 50-60 руб
  • BOSCH PY21W янтарная Pure Light 1987302213 цена около 60 руб
  • OSRAM PY21W янтарная O-7507 цена около 50-60 руб

Вместо обычных ламп, можно так же установить и светодиодные. Но необходимо покупать мощные яркие лампы, чтобы они смогли заменить стандартную 21 ватную лампу накаливания.

Поднимаем крышку багажника и аккуратно поддев отверткой снимаем 3 заглушки под которыми спрятаны саморезы крепления фонаря.

Замена лампы Круз хэтчбек

С помощью крестовой отвертки откручиваем все три самореза и аккуратно сдвигаем фару на себя, вынимая ее из пластиковых втулок на кузове. Фонарь у нас в руках.

Лампа заднего фонаря Шевроле Круз хэтчбек

Лампа заднего фонаря Шевроле Круз хэтчбек

Далее поворачиваем патрон лампы стоп сигнала/габаритов против часовой стрелки и вынимаем его из фонаря.

Замена ламп стоп сигнала Круз хэтчбек

Замена ламп стоп сигнала Круз хэтчбек

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона. Берем новую лампу P21/5w устанавливаем ее и вставляем патрон поворачивая уже по часовой стрелке.

Замена ламп поворотников шевроле круз

Точно так же, поворачивая против часовой стрелки вытаскиваем патрон лампы указателя поворота и меняем ее.



09 ноября 2022

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Предупреждение: Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Примечание: Для наглядности замена ламп показана на правой блок-фаре, снятой с автомобиля. Лампы в левой блок-фаре расположены симметрично, заменяют их аналогично.

Для замены ламп блок-фары выполните следующие операции.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните против часовой стрелки и извлеките ее из патрона.

6. Установите новую лампу в патрон, а патрон в блок-фару.

Замена лампочки заднего фонаря шевроле круз универсал

7. Отсоедините колодку жгута проводов от лампы ближнего и дальнего света.

Замена лампочки заднего фонаря шевроле круз универсал

8. Снимите защитный чехол с корпуса блок-фары.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

11. Установите новую лампу, закрепив ее пружинным фиксатором.

Предупреждение: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

Замена лампочки заднего фонаря шевроле круз универсал

Примечание: При установке защитного чехла совместите метки на корпусе блок-фары и на защитном чехле.

Замена лампочки заднего фонаря шевроле круз универсал

12. Извлеките патрон лампы габаритного огня из отверстия в отражателе.

Замена лампочки заднего фонаря шевроле круз универсал

13. Извлеките лампу из патрона.

14. Вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон, а патрон в корпус фонаря.

8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены лампы заднего стоп-сигнала и габаритного огня в заднем фонаре, расположенном на крыле, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

10. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

11. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы света заднего хода выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см, пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Выньте лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отведите в сторону задний фонарь, расположенный на крыле (см. пп. 2-5 замены лампы заднего стоп-сигнала и габаритного огня).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Извлеките лампу из патрона.

6. Установите новую лампу в патрон.

7. Установите патрон и задний фонарь в порядке, обратном снятию.

Для замены лампы заднего противотуманного фонаря, расположенного на крышке багажника, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Снимите обивку крышки багажника (см. «Замена обивки крышки багажника»).

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

6. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

7. Установите патрон в фонарь и обивку крышки багажника в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

6. Извлеките лампу из патрона.

7. Установите новую лампу в патрон.

8. Установите патрон и плафон в порядке, обратном снятию.

9. Аналогично замените лампу во втором плафоне освещения номерного знака.

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из патрона.

Замена лампочки заднего фонаря шевроле круз универсал

5. Вставьте новую лампу.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

Для замены лампы в плафоне индивидуального освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

Замена лампочки заднего фонаря шевроле круз универсал

4. Извлеките лампу из плафона.

Замена лампочки заднего фонаря шевроле круз универсал

5. Вставьте новую лампу.

6. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).

7. Аналогично замените вторую лампу индивидуального освещения.

Для замены лампы освещения вещевого ящика выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена лампочки заднего фонаря шевроле круз универсал

2. Извлеките плафон освещения вещевого ящика, поддев его пальцем.

Замена лампочки заднего фонаря шевроле круз универсал

3. Извлеките лампу из плафона.

4. Вставьте новую лампу.

5. Установите плафон в гнездо вещевого ящика.

Оцените статью
NewAveo.ru
Добавить комментарий
