Система выпуска отработавших газов

Вопросы и ответы

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15 (рис. 2-78), нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхностью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 концентрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10.

Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Еще про Авео:  Заводской размер дисков Chevrolet (Шевроле) Aveo и допуски

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

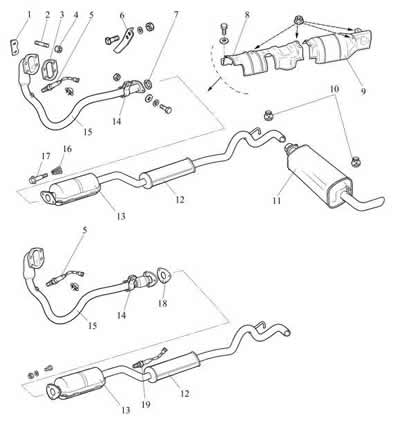

Рис. 2-78. Система выпуска отработавших газов:

1 – пластина;

2 – шпилька;

3 – прокладка;

4 – гайка;

5 – датчик концентрации кислорода управляющий;

6 – кронштейн;

7 – уплотнительное кольцо;

8 – передний экран защиты пола кузова;

9 – задний экран защиты пола кузова;

10 – подушка подвески глушителя;

11 – основной глушитель;

12 – дополнительный глушитель;

13 – нейтрализатор;

14 – хомут;

15 – приемная труба;

16 – коническая пружина;

17 – болт;

18 – прокладка;

19 – датчик концентрации кислорода диагностический.

Система выпуска отработавших газов

До 2009 г

Рис. 4.16. Система выпуска отработавших газов: 1 – стопорная пластина; 2 – прокладка приемной трубы; 3 – датчик концентрации кислорода; 4 – кронштейн; 5 – болт; 6 – коническая пружина; 7 – нейтрализатор; 8 – дополнительный глушитель; 9 – основной глушитель; 10 – хомут крепления труб; 11 – тороидальное кольцо; 12 – скоба крепления приемной трубы; 13 – приемная труба; 14 – подушки подвески основного глушителя

После 2009 г

Системы выпуска: 1 — приемная труба; 2 — уплотнительная прокладка; 3 — управляющий датчик концентрации кислорода; 4 — металлокомпенсатор; 5 — уплотнительная прокладка; 6 — нейтрализатор с дополнительным глушителем; 7 — основной глушитель; 8 — подушка подвески системы; 9 — диагностический датчик концентрации кислорода

Отработавшие газы отводятся из двигателя через его выпускной коллектор в приемную трубу 13 (рисунок 4.16), нейтрализатор 7, дополнительный глушитель 8 и основной глушитель 9.

Для исключения изгибающих нагрузок в системе при перемещении силового агрегата на подушках опор и для предотвращения передачи вибрации от системы выпуска на кузов приемная труба соединена с фланцем нейтрализатора через подвижный шарнир, уплотнением которого служит тороидальное металлографитное кольцо 11.

Приемная труба закреплена на шпильках выпускного коллектора через уплотнительную прокладку 2. Под гайками крепления приемной трубы установлены стопорные пластины 1. Второй конец приемной трубы через скобу 12 прикреплен к кронштейну 4, установленному на крышке коробки передач.

Нейтрализатор 7 и дополнительный глушитель 8 вместе с соединяющей их трубой представляют собой неразборный узел.

Основной глушитель подвешен к основанию кузова через резиновые подушки 14 и, так же как резонатор и дополнительный глушитель, вместе с трубами образует неразборный узел.

РекомендацияПериодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

Для снятия и установки узлов системы вам потребуются: ключи «на 8», «на 10», два ключа «на 13».

РекомендацияПри невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.

Выхлопная система Нива Шевроле евро 3

Глушитель Шевроле Нива 2003г

Резонатор глушителя Нива Шевроле

Выхлопная труба Шевроле Нива 2007

Нива Шевроле 2011 выхлопная труба

Глушитель Нива Шевроле 2123

Выхлопная система Шевроле Нива 2014

Ремкомплект глушителя Нива Шевроле 2011

Chevrolet Niva 2004 резонатор

Глушитель Нива Шевроле 2005

Шевроле Нива 2008 глушитель

Ремонтный глушитель Нива Шевроле

Выхлопная система Нива Шевроле 2010

Крепление выхлопной системы Шевроле Нива

Выхлопная система Шевроле Нива 2008 года

Резонатор 2123 Шевроле-Нива евро-3

Глушитель Нива Шевроле 2007 года

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Выхлопная система Шевроле Нива 2123

Система отработанных газов Нива Шевроле

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Нива 2130 глушитель

Выхлопная система Нива Шевроле 2005 года

Выхлопная система Нива Шевроле 2007 года

Труба глушителя Шевроле Нива

Система крепления глушителя Нива Chevrolet

Система выхлопа Нива Шевроле

Выхлоп Нива Шевроле

Глушитель 21213 Шевроле Нива

Труба приемная ВАЗ 21214 евро 4

Глушитель Нива Шевроле евро 2

Хомут глушителя Нива Шевроле Нива Шевроле

Кронштейн глушителя Нива Шевроле

Система выхлопа Нива 2131

Выхлопная система Нива Шевроле Фам 1

Глушитель Нива Шевроле вид снизу

Глушитель Нива Шевроле 2004

Нива Шевроле глушитель Stinger

Глушитель Нива Шевроле 2010

Выхлопная труба Нива Шевроле

Крепление глушителя Нива Шевроле

Диаметр трубы глушителя Нива Шевроле

Выпускная система Шевроле Нива

Глушитель Шевроле Нива евро 4

Глушитель ВАЗ-2123 ВАЗ

Глушитель Нива Шевроле 2005г

Глушитель 2123 под ГБО евро 3

Выхлопная система Нива Шевроле 2012

Выхлопная система Chevrolet Niva 2008 год

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Выхлопная система Шевроле Нива 2011

Chevrolet Niva выхлоп

Глушитель Нива Шевроле оригинал

Крепление выхлопной системы Нива Шевроле 2007

Защита выхлопной трубы Нива Шевроле

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Глушитель под ГБО на ниву Шевроле

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки. Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.

Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.

Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:

Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.

Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Замена элементов системы выхлопа

Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.

Замена глушителя

Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:

Используя два ключа на «13», необходимо отвинтить гайки соединения глушителя с резонатором и извлечь хомут. Приспускается вспомогательный глушитель вниз и извлекается с места соединения уплотнительное графитовое кольцо. Кронштейны глушителя извлекаются из подвесов с обеих сторон и снимается глушитель. Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.

Замена резонатора в паре с катализатором

Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов. В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:

Соединение с принимающей трубой отвинчивается двумя ключами на «17» и разъединяется. Разъединяется соединение резонатора с глушителем, которое было описано выше. Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор. Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.

Особенности тюнинга выхлопной системы Нивы Шевроле

Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.

Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.

Установка «паука» для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства «паук». Вид устройства представлен на фото ниже.

Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит «паук» с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.

Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри «паука» и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к «пауку» деталей.

Важно не забыть об монтаже лямбда-зонда в «паук», для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.

Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен «паук». Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.

Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.

Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!

Выхлопная система Нива Шевроле 2013 версия и состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Тольятти БРТ АвтоВаз GM-AvtoVAZ Bosch БелЗАн Stinger Все производители

Товаров на странице:

10

20

50

Показано – (всего позиций: )

Глушитель дополнительный (оригинал) 2123 Евро 3 (нержав. ) с нейтрализатором / 21230120001830

Резонатор ( глушитель дополнительный)  2123 с нейтрализатором “Евро-3”  устанавливается на а/м “Шевроле Нива”, выпускаемых ЗАО «Джи Эм-АВТОВАЗ» с 2002 г.

Производитель – компания “Tenneco Automotive Volga” (Тольятти), официальный поставщик  конвейера  ЗАО “Джи-Эм АвтоВАЗ”. Резонатор изготовлен по технологии американской фирмы “Walker” – “TRU-FIT Universal (универсальный  глушитель).

Материал – нержавеющая сталь ферритного класса марки 08Х17Т, отличающаяся высокой коррозионной стойкостью в среде конденсата выхлопных газов. Толщина листа – 1,2 мм, стенки трубы – 1,5 мм.

Для выполнения норм токсичности  Евро-3 дополнительный глушитель а/м  ВАЗ 2123  оснащен нейтрализатором 21230-1206026-30. Применение каталитического нейтрализатора дает значительное снижение выбросов окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе с помощью контроллера M7.9.7 (21230-1411020-30-0).

Причиной выхода из строя нейтрализатора резонатора а/м “Шевроле Нива” может быть: применение этилированного бензина, а также использование прокладок, содержащих силикон и использование нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора
