1. ИСХОДНЫЕ СВЕДЕНИЯ, НЕОБХОДИМЫЕ ПРИ ВОЖДЕНИИ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Чтобы отпереть двери и багажное отделение, нажмите на кнопку 1.
Открыть двери, потянув за ручки. Чтобы открыть заднюю дверь, потяните за кнопку под молдингом.
Нажмите кнопку 3. При этом отпирается и открывается только багажное отделение.
Электронный ключ должен находиться у водителя. Чтобы отпереть автомобиль и открыть дверь, потяните ручку двери. Чтобы открыть заднюю дверь, нажмите на кнопку под молдингом.
Вытяните ремень безопасности и зафиксируйте его в замке. Ремень безопасности должен быть не перекручен и плотно подогнан к телу. Нельзя откидывать спинку слишком далеко (не более 25°).
Для того чтобы снять ремень, нажмите красную кнопку на его замке.
РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА
Отоприте рычаг, отрегулируйте рулевое колесо, затем зафиксируйте рычаг и убедитесь, что он полностью заблокирован. Выполняйте регулировку только на стоящем автомобиле с разблокированным рулевым колесом.
КРАТКОЕ ОПИСАНИЕ ПРИБОРНОЙ ПАНЕЛИ
1. Выключатель осветительных приборов, передние противотуманные фонари, задний противотуманный фонарь, подсветка приборной панели 2. Боковые рефлекторы обдува 3. Сигналы поворота, мигание фар, ближний и дальний свет; освещение нижней части дверного проёма; стояночный свет; Информация водителя 4. Приборы 5. Звуковой сигнал Подушка безопасности водителя 6. Информация водителя 7. Дистанционное управление информационно-развлекательной системой 8. Стеклоочистители и стеклоомыватели ветрового стекла 9. Центральные рефлекторы обдува 10. Информационно-развлекательная система 11. Информационный дисплей 12. Светодиод индикации состояния противоугонной сигнализации 13. Места для хранения 14. Подушка безопасности переднего пассажира 15. Перчаточный ящик 16. Индикатор отключения подушки безопасности и индикаторы, напоминающие о необходимости пристегнуть ремни безопасности 17. Система обогрева, вентиляции и климат-контроля 18. Система контроля тягового усилия; электронная система динамической стабилизации 19. Рычаг селектора, автоматическая коробка передач или механическая коробка передач 20. Аварийная световая сигнализация 21. Центральный замок 22. Педаль акселератора 23. Кнопка запуска и останова, система управления электронным ключом 24. Педаль тормоза 25. Замок зажигания с блокировкой рулевого колеса 26. Педаль сцепления 27. Регулировка положения рулевого колеса 28. Круиз-контроль 29. Багажное отделение, блок предохранителей 30. Ручка отпирания капота
МИГАНИЕ ФАРАМИ, БЛИЖНИЙ И ДАЛЬНИЙ СВЕТ
Мигание = Потяните рычаг фарами
Дальний свет = Нажмите рычаг свет
Ближний свет = Нажмите или потяните рычаг
СИГНАЛЫ ПОВОРОТА И СМЕНЫ РЯДА ДВИЖЕНИЯ
Вправо = рычаг вверх, влево = рычаг вниз.
Включается с помощью кнопки
ОМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ
2 – быстро, 1 – медленно – прерывистый режим или автоматическое включение стеклоочистителей от датчика дождя О – выключено.
Для однократного включения неработающего стеклоочистителя нажмите рычаг вниз.
ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА
Потяните рычаг на себя.
ОБОГРЕВ ЗАДНЕГО СТЕКЛА, ОБОГРЕВ НАРУЖНЫХ ЗЕРКАЛ
Обогрев включается при нажатии на кнопку
УДАЛЕНИЕ ВЛАГИ И ИНЕЯ СО СТЕКОЛ
Установите регулятор на самую высокую температуру.
Обогрев заднего стекла включен.
Задний ход: при неподвижном автомобиле выключите сцепление, потяните за кольцо на рычаге селектора и включите передачу.
Если передача не включается, установите рычаг в нейтральное положение, отпустите и снова выжмите педаль сцепления; еще раз включите передачу.
Р – стоянка
R- задний ход
N – нейтральное положение
D – передача
Режим ручного переключения: сдвиньте рычаг селектора из положения D влево.
+ = переход на более высокую передачу
— = переход на более низкую передачу
Из положения Р рычаг селектора можно вывести только при включенном зажигании и нажатой педали тормоза. Для включения Р или R нажмите кнопку на рычаге селектора.
ЗАПУСК ДВИГАТЕЛЯ КЛЮЧОМ ЗАЖИГАНИЯ
• Установите ключ в положение 1.
• Немного поверните рулевое колесо, чтобы вывести его из состояния блокировки.
• Механическая коробка передач: выжмите сцепление;
• выжмите педаль сцепления и переведите селектор в положение Р или N;
• Не нажимайте на педаль акселератора;
• Дизельный двигатель: для предварительного прогрева установите ключ в положение 2, подождите, пока не погаснет индикатор W-
• На короткое время переведите ключ в положение 3 и отпустите его, когда двигатель заведется.
• Перед повторным пуском или для выключения двигателя, верните ключ в положение 0.
ЗАПУСК ДВИГАТЕЛЯ КНОПКОЙ START/STOP
• Электронный ключ должен остаться в салоне автомобиля, либо у водителя;
• Нажмите кнопку Start/Stop и отпустите ее, когда двигатель заведется. Как только двигатель начнет работать, загорится зеленый светодиод.
Чтобы заглушить двигатель, снова нажмите кнопку во время работы двигателя.
- Органы управления автомобилем
- Описание значков па панели приборов Шевроле Круз
- Ошибки на панели
- Не работает панель приборов Chevrolet Cruze
- Моргает приборка Круза
- Не крутит стартер и гаснет приборка
- Снятие и разборка приборки
- Информационные обозначения и их комбинация на приборной панели
- Ремонт и замена приборки на Chevrolet Cruze
- Комбинация приборов Chevrolet Cruze
- Видео про “Комбинация приборов” для Chevrolet Cruze
Органы управления автомобилем
Расположение органов управления автомобилем показано на рис. 1.7. Для удобства пользования на ручки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).
1, 14 — боковые сопла системы вентиляции и отопления салона.
2, 13 — сопла обдува стекол дверей.
3 — рычаг переключения указателей поворота и включения дальнего света фар.
Рычаг может занимать четыре положения:
4 — рычаг блокировки положения рулевой колонки.
6 — выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:
7 — рычаг переключателя очистителей и омывателей ветрового стекла включает электрические цепи при включенном зажигании и может занимать следующие положения:
Поворотом кольца на рукоятке вдоль оси устанавливают продолжительность паузы между циклами очистителя ветрового стекла в режиме «—». Изменение продолжительности паузы происходит бесступенчато. Если на автомобиле установлена система автоматического включения стеклоочистителя с датчиком дождя, то этим кольцом устанавливают степень чувствительности системы;
«—» — включен прерывистый режим работы стеклоочистителя (фиксированное положение). Для того чтобы щетки стеклоочистителя совершили один цикл, нажмите на рычаг в сторону положения «—» до момента ощутимого сопротивления и отпустите рычаг.
8, 11- центральные сопла системы вентиляции и отопления салона. Алгоритм управления потоком воздуха и его интенсивностью через центральные сопла такой же, что и для боковых сопел 1 и 14.
10 — аудиосистема (устанавливается в зависимости от комплектации автомобиля). Приемы управления аудиосистемой описаны в приложенном к ней руководстве по эксплуатации.
12 — вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии вверх на ручку замка.
Замок вещевого ящика можно отпереть ключом, предназначенным для замков дверей автомобиля.
Предупреждение: Открытая крышка вещевого ящика при дорожно-транспортном происшествии может стать причиной травмирования пассажира, сидящего на переднем сиденье, даже если он пристегнут ремнем безопасности. Во время движения автомобиля крышка вещевого ящика должна быть закрыта.
15 — клавиша выключателя аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация отключается. Используйте аварийную сигнализацию для информирования других участников о том, что ваш автомобиль представляет опасность.
Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.
16 — блок управления системой отопления, кондиционирования и вентиляции салона
17 — пепельница. Автомобиль оборудован съемной пепельницей.
Пепельница помещается в гнездах подстаканников. Чтобы открыть пепельницу, необходимо потянуть ее крышку вверх.
Предупреждение: Используйте пепельницу только по прямому назначению — для окурков сигарет, сигар и т.д. Во избежание возгорания и последующего повреждения автомобиля не кладите в пепельницу обрывки бумаги, обертки от конфет и прочие горючие материалы.
Для пользования прикуривателем нажмите на кнопку его подвижной части (зажигание автомобиля включено).
После нагрева спирали в течение 10-20 с подвижная часть автоматически со щелчком вернется в исходное положение и прикуриватель можно будет извлечь для использования.
Предупреждения: Прикуриватель можно включать повторно не ранее чем через 20 с.
Не удерживайте прикуриватель принудительно в нажатом положении.
Не используйте патрон прикуривателя для подключения мощных электрических приборов (например, для электрокофеварки) — это может привести к повреждению электрооборудования автомобиля.
Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.
19 — рычаг стояночного тормоза. Включайте стояночный тормоз каждый раз, когда покидаете или паркуете автомобиль. На автомобиле с механической коробкой передач дополнительно включите первую передачу, а на автомобиле с автоматической коробкой передач установите рычаг селектора в положение «Р».
Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом сигнальная лампа 27 (см. рис. 1.8).
Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — сигнальная лампа должна погаснуть.
Предупреждение: Пользоваться стояночным тормозом для затормаживания движущегося автомобиля категорически запрещается: тормозной путь автомобиля в этом случае значительно больше, так как тормозятся только задние колеса.
20 — рычаг управления коробкой передач передач»,
Примечание: В зависимости от комплектации автомобиля может быть установлен рычаг селектора выбора режимов автоматической коробки передач.
21 — кнопка управления центральным замком. Нажатием кнопки можно заблокировать и разблокировать все двери автомобиля.
26 — рукоятка привода замка капота
27 — ящик для мелких предметов.
Для пользования ящиком нажмите ручку вверх и потяните крышку ящика на себя.
28 — регулятор Б яркости подсветки приборов и переключателей, регулятор А электрокорректора света фар.
При включенном наружном освещении регулятор Б позволяет плавно регулировать яркость подсветки приборов и переключателей.
Корректор угла наклона фар оборудован электроприводом, поворотом регулятора А можно плавно изменять наклон фар в соответствии с загрузкой автомобиля

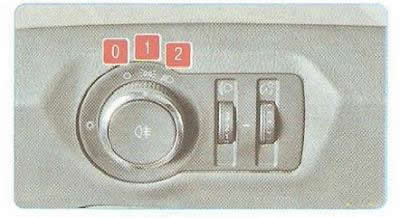

29 — переключатель наружного освещения. Поворотом переключателя выберите одно из трех положений:
При нажатии на кнопку включаются противотуманные фары — в комбинации приборов загорается контрольная лампа 22 (см. рис. 1.8).
Описание значков па панели приборов Шевроле Круз
Стандартный щиток приборов Chevrolet Cruze — обособленный модуль в конструкции автомобиля. Для полноценного информирования водителя присутствуют необходимые датчики, индикаторы и лампочки. Благодаря этому облегчается процесс управления и хода за авто.
Ниже рассмотрены все символы центральной консоли и имеется подробное описание каждого индикатора.
Ошибки на панели
Не работает панель приборов Chevrolet Cruze
Аналогично проверяется схема проводки и подключения щитка, если пропала подсветка.
Моргает приборка Круза
Неправильная работа панели часто вызывается отходящими контактами на колодках клемм. Следует разобрать и почистить элементы от окислов, возможного налета или ржавчины.
Также причиной мигания приборки может стать расшатывание контактных групп и ослабление их прижима. Для удаления проблемы, нужно заменить колодки.
Не крутит стартер и гаснет приборка
Проверьте зарядку аккумулятора. Это яркий признак того, что АКБ безнадежно сел.
Чтобы устранить проблему просада напряжения при проворачивании ключа достаточно зарядить батарею или заменить ее на исправную.
Снятие и разборка приборки
Чтобы разобрать щиток, выполните последовательность действий.
Сборка модуля выполняется в обратной последовательности.
Панель Круза информативна и удобна в эксплуатации. Индикаторы и указатели обеспечивают водителю полный контроль автомобиля во время движения.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Консоль управления или приборка в простонародье представляет собой конструкцию из информационных приборов и органов управления, которые облегчают процесс эксплуатации автомобиля.
Удобное расположение всей информации позволяет контролировать состояние транспортного средства, не отвлекаясь от управления, благодаря чему повышается как безопасность, так и комфорт при вождении машины.
Во время подбора деталей рекомендуется обращать внимание на оригинальные запчасти, рекомендуемые производителем. Приобретая аналоги, можно получить низкосортную реплику, имеющею малый эксплуатационный ресурс или неисправности в работе, что отразится на актуальности отображаемой информации.
Обратите внимание! Выбирать приборную панель на Шевроле Круз необходимо строго по VIN-коду транспортного средства или путем сверки артикулов комплектующих на совместимость на официальном сайте производителя.
Консоль управления может различаться по параметрам, габаритам, расположению и количеству креплений даже на авто одной генерации, но различающихся по году выпуска.
Информационные обозначения и их комбинация на приборной панели
Значки на щитке Шевроле Круз предоставляют полный пакет информации, необходимый для контроля за автомобилем, что поначалу слегка дезориентирует. Чтобы с легкостью разобраться в значениях консоли управления, все данные можно распределить на следующие информационные блоки:
Привычка анализировать отображаемую информацию на консоли управления позволит не только безопасней эксплуатировать автомобиль, но и увеличит ресурс износа комплектующих транспортного средства.
Ремонт и замена приборки на Chevrolet Cruze
Замена или ремонтные работы по приборной панели являются продолжительной процедурой, которая займут от 3-4 часов свободного времени – это объясняется многокомпонентностью приборки и трудностями, возникших в процессе демонтажа детали. Разобрать информационный щиток можно одной парой рук, однако потребуется наличие среднемощн
ого паяльника с компонентами для пайки, набора гаечных ключей и отверток разного калибра, быстро засыхающего клея, а также маркера под цвет приборной панели и кусока прозрачного пластика для реставрации. Дабы разобрать щиток на Шевроле Круз необходимо:
Важно знать! Расположение и способ подключения кабелей к подсветке рекомендуется сфотографировать или перерисовать схему, дабы предотвратить необходимость в еще одном демонтаже.
Также при работе с лампами требуется соблюдать осторожность: штатные лампы на Круз представляют собой галогенные светильники, которые могут перегореть при контакте тела ко стеклянной колбе. Извлекать лампы желательно пассатижами, предварительно отмотав губки мягкой тканью.
Большинство водителей предпочитают менять штатные светильники подсветки информационного щитка на ультрафиолетовые лампы, которые обеспечивают не только улучшение внешнего вида приборной панели, но и облегчают навигацию при эксплуатации автомобиля в темное время суток. Ультрафиолетовые лампы в подсветке не раздражают зрение и не отвлекают от управления.
Комбинация приборов Chevrolet Cruze
Расположение приборов, сигнальных и контрольных ламп в комбинации приборов показано на рис. 1.8.
Рис. 1.8. Комбинация приборов
1 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала проградуирована от 0 до 8 (цена деления 0,05). Для того чтобы определить частоту вращения коленчатого вала двигателя в мин-1, нужно умножить показания тахометра на 1000. Красная зона шкалы тахометра означает опасный для двигателя режим работы. 2 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Предупреждение: Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
3 – сигнальная лампа неисправности в системе подушек безопасности и пред-натяжителей передних ремней безопасности (со светофильтром красного цвета). Если система исправна, сигнальная лампа загорается на короткое время при включении зажигания или стартера. Если сигнальная лампа мигает, горит постоянно или не загорается при включении зажигания, то это свидетельствует о неисправности подушек безопасности или преднатяжителей ремней безопасности на передних сиденьях. В этом случае надо немедленно обратиться на сервисную станцию официального дилера Chevrolet. 4 – сигнальная лампа неисправности сажевого фильтра дизельного двигателя (для автомобилей с дизельным двигателем) 5 – сигнальная лампа неисправности системы курсовой устойчивости (ESP) (со светофильтром красного цвета). При включении зажигания загорается на короткое время. При срабатывании системы лампа начинает мигать, а при неисправности системы горит постоянно. 6 – сигнальная лампа неисправности иммобилизатора (со светофильтром желтого цвета) горит или мигает, что означает неисправность электронного иммобилизатора. В этом случае пуск двигателя невозможен. 7 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя сигнальная лампа должна погаснуть. 1орение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода вспомогательных агрегатов.
Предупреждение: Движение автомобиля с горящей сигнальной лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое чревато пожаром.
8 – сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания водителя ремнем безопасности. Кроме того, при включении зажигания одновременно с лампой на 4-8 с включается предупреждающий зуммер. 9 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Зона Н предупреждает о перегреве двигателя. Если стрелка подходит к отметке зоны Н, следует остановиться, дать двигателю остыть и устранить причину перегрева. 10 – сигнальная лампа незакрытой двери водителя (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания. 11 – указатель уровня топлива электромагнитного принципа действия. Зона Е означает резервный остаток топлива.
Предупреждение: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
12 – сигнальная лампа неисправности антиблокировочной системы тормозов (ABS) (со светофильтром желтого цвета). Загорается на несколько секунд после включения зажигания. Если лампа загорается во время движения автомобиля, то это свидетельствует о неисправности системы ABS. Работоспособность тормозной системы вашего автомобиля сохраняется, однако следует немедленно обратиться на сервисную станцию официального дилера Chevrolet.
Предупреждение: Требование немедленного обращения в автосервис связано с тем, что торможение во всех случаях будет происходить без участия антиблокировочной системы.
13 – сигнальная лампа блокировки селектора коробки передач (в автомобилях с автоматической коробкой передач). 14 – сигнальная лампа отключения электронной системы динамической стабилизации (со светофильтром красного цвета) загорается при отключении системы. 15 – сигнальная лампа отключения системы контроля тягового усилия (со светофильтром красного цвета) загорается при отключении системы. 16 – сигнальная лампа неисправности ультразвуковой системы помощи при парковке (со светофильтром красного цвета). Причиной загорания лампы может быть неисправность в системе, попадание на датчики грязи, льда или снега или помехи от внешних источников ультразвука. 17 – спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 2 км/ч. 18 – сигнальная лампа включения свечей накаливания со светофильтром желтого цвета (для автомобилей с дизельным двигателем). Если лампа горит, то подогрев включен; если мигает, значит, возникли неполадки в двигателе (обратитесь в сервисный центр). 19 – контрольная лампа включения задних противотуманных фонарей (со светофильтром зеленого цвета) загорается при включении задних противотуманных фонарей. 20, 28 – контрольные лампы включения правого и левого указателей поворота (контрольная лампа включения аварийной сигнализации) в виде стрелок со светофильтром зеленого цвета, загораются мигающим светом при включении соответственно правого или левого указателя поворота. 21 – контрольная лампа включения датчика дождя (со светофильтром красного цвета) загорается при включении датчика. 22 – контрольная лампа включения противотуманных фар (со светофильтром зеленого цвета) загорается при включении противотуманных фар (если противотуманные фары установлены). 23 – кнопка переключения режимов электронного счетчика общего (одометр) и суточного пробега. Последовательными нажатиями на кнопку включают режим индикации общего пробега автомобиля и два режима суточного пробега. При удерживании кнопки в нажатом состоянии показания любого счетчика суточного пробега обнуляются. 24 – электронный счетчик общего пробега автомобиля (одометр) показывает пройденный путь в километрах. После пробега 1000000 км начинается новый цикл отсчета. На этом же дисплее последовательным нажатием кнопки 23 переключения режимов включают индикацию двух режимов счетчиков суточного пробега. 25 – сигнальная лампа очередного технического обслуживания автомобиля (со светофильтром желтого цвета) загорается при приближении срока прохождения следующего технического обслуживания. 26 – контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар. 27 – сигнальная лампа неисправности тормозной системы/включения стояночного тормоза (со светофильтром красного цвета). Отображает следующее состояние системы:
29 – контрольная лампа включения наружного освещения (со светофильтром зеленого цвета) загорается при включенном наружном освещении. 30 – сигнальная лампа неисправности системы управления двигателем (со светофильтром желтого цвета) загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
Предупреждение: Длительная эксплуатация автомобиля с горящей (и тем более с мигающей) лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля, поломкам двигателя и его систем.
31 – контрольная лампа включения системы круиз-контроля.
