Подключение и установка автосигнализации StarLine B9 или Starline A91 или B9 Dialog (B91)
Задаётесь вопросом как установить автосигнализацию StarLine B9 или starLine A91 или Старлайн В9 диалог на свой автомобиль? В инструкции по установке и эксплуатации автосигнализации есть описание и схема подключения системы и всё же хорошим дополнением к инструкции может стать фото отчёт специалиста установившего и поэтапно рассказавшего как установить автосигнализацию на машину Шевроле Каптива ( Chevrolet Captiva ), что нужно вскрывать, какие винты откручивать, что бы не повредить обшивку, какой инструмент пригодиться для эффективной работы. Каждый шаг и действие по установке и подключению системы будет прокомментирован и показан на фотографии.
В предлагаемой статье рассмотрено подключение сигнализации с автозапуском двигателя, по мимо самой автосигнализации старлайн В9 будет установлен модуль обхода штатного иммобилайзера starline BP-02 ( допустимо использование старлайн ВР-03 ), при монтаже используют так же CAN модуль F5 V200 который упростит установку и минимизирует вмешательство в штатную проводку автомобиля Шевроле Каптива.
По тому же принципу можно устанавливать автосигнализации StarLine A91 и B9 Dialog (В91), а так же для тех у кого уже установлена система В9 могут произвести быстрый апгрейд на автосигнализацию СтарЛайн А91 или В91 с криптостойким диалоговским кодом.*
Устанавливаемое оборудование:• Автосигнализация StarLine B9 с функцией автозапуска (или starline A91, B91)
• Модуль обхода штатного иммобилайзера BP-02 (или BP-03)
• CAN-модуль StarLine CAN F5 V200 (или V100)
Необходимый инструмент и материалы для работы:
Наименование инструмента (материала) Количество
Отвертка крестовая РН2 — 1
Отвертка шлицевая v5 — 1
Ключ торцевой 10 мм — 1
Бокорезы — 1
Изолента — 1
Саморезы 10-15 мм — 3
Пластиковые хомуты 200 мм — 15
Кондуктор для протягивания проводов — 1
Трубка гофрированная 10 мм — 3 метра
Паяльник 60 Вт — 1
Припой ПОС-60 — 1
Болт М6 — 1
Резистор 3-8 кОм 0,125 Вт — 1
Резистор 1,3 кОм 0,125 Вт — 1
Резистор 2,2 кОм 0,125 Вт — 1
Конденсатор 1000мкФ*25В 1
Реле автомобильное 5-контактное , колодка с защитным диодом — 4
Ориентировочное время для установки автосигнализации StarLine B9 четыре-пять часов
Шаг № 1. Снимаем подторпедник. Для этого откручиваем 3 самореза слева и снимаем его,
крепление на защелках (Фото 1), далее
Шаг № 2. Разбираем кожух рулевого механизма. Для этого выкручиваем 1 винт крепления нижней
части, 2 самореза по бокам и снимаем его (Фото 2.1 – 2.3)
3. Для демонтажа приборного щитка выкручиваем 2 самореза крепления козырька, 1
саморез левой декоративной накладки. Затем вынимаем левый воздуховод на торпеде
(крепление на защелках), выкручиваем саморез правой декоративной накладки. После
этого вынимаем облицовку приборного щитка, выкручиваем 3 самореза крепления и
вынимаем его (Фото 3.1 – 3.5)
4. Снимаем левый порог (Фото 4)
5. Снимаем декоративную облицовку рычага коробки передач. Для этого необходимо
открутить 1 саморез под резиновым ковриком в кармашке для мелочи и снять ее,
крепление на защелках (Фото 5)
6. Устанавливаем под капотом сирену, концевик и датчик температуры. Для установки
сирены необходимо снять левую фару. Для этого снимаем декоративную пластиковую
накладку, откручиваем 3 болта М6 крепления фары и вынимаем ее (Фото 6.1 – 6.6)
7. Провода под капот прокладываем через штатный уплотнитель с водительской стороны
(Фото 7)
8. Устанавливаем антенну либо в левый верхний угол лобового стекла, либо за приборный
щиток. Датчик удара крепим хомутом к кожуху рулевого вала. Светодиод — на левую
стойку лобового стекла. Для снятия стойки необходимо снять декоративную накладку на
ней, выкрутить саморез и снять ее (Фото 8.1 – 8.5)
9. Подключаем провода контроля багажника и работы двигателя к соответствующим
входам CAN-модуля. Подключение концевиков осуществляем по схеме 1. Это необходимо
сделать для того, чтобы после окончания работы автозапуска имитировать открытие
водительской двери. В противном случае ближний свет погаснет только через 15 минут
(Фото 9).
10. Блок сигнализации крепим слева за приборным щитком (Фото 10)
11. Подключаем провод массы сигнализации и CAN-модуля (Фото 11)
12. Подключаем провод CAN-шины. Можно подключиться либо на диагностическом
разъеме, либо на разъеме слева от рулевой колонки вверху (любой зеленый провод)
(Фото 12.1 – 12.2)
13. Большинство подключений осуществляем в разъемах за декоративной облицовкой
рычага коробки передач (Фото 13). Нумерация разъемов соответствует заводским
обозначениям.
14. Подключаем поворотники по схеме 2 (Фото 14)
15. Подключаем управление центральным замком (Фото 15)
16. Для автомобиля с МКПП подключаем провод контроля стояночного тормоза (Фото 16)
17. Подключаем провода зажигания и аксессуаров (Фото 17.1 – 17.2)
18. Цепь включения стартера (Фото 18) подключаем по схеме 3
.jpg)
19. Для автомобиля с АКПП подключаем провод стоп-сигналов (Фото 19)
20. Рамку модуля обхода штатного иммобилайзера одеваем на замок зажигания (Фото 20)
21. Подключаем питание сигнализации (Фото 21)
22. Настраиваем датчик удара и программируем параметры запуска двигателя
(таблица 2 Инструкции по эксплуатации и установке). Сборку салона провести в обратной
последовательности.
23. Проверяем работу системы
24. Дополнительную блокировку можно сделать в левом пороге (Фото 24)
* — Примечания редакции.
Статья подготовленна с использованием материалов сайта
при полном или частичном использовании статьи указывайте ссылку на вышеуказанный сайт и сайт www.AlarMix.ru
Сообщения: 133Зарегистрирован: 19 янв 2017, 13:42Город: НовосибирскАвто: Была С140 2012 2,4 АТ LT+
Самостоятельная установка StarLine A93 2can+2lin ECO

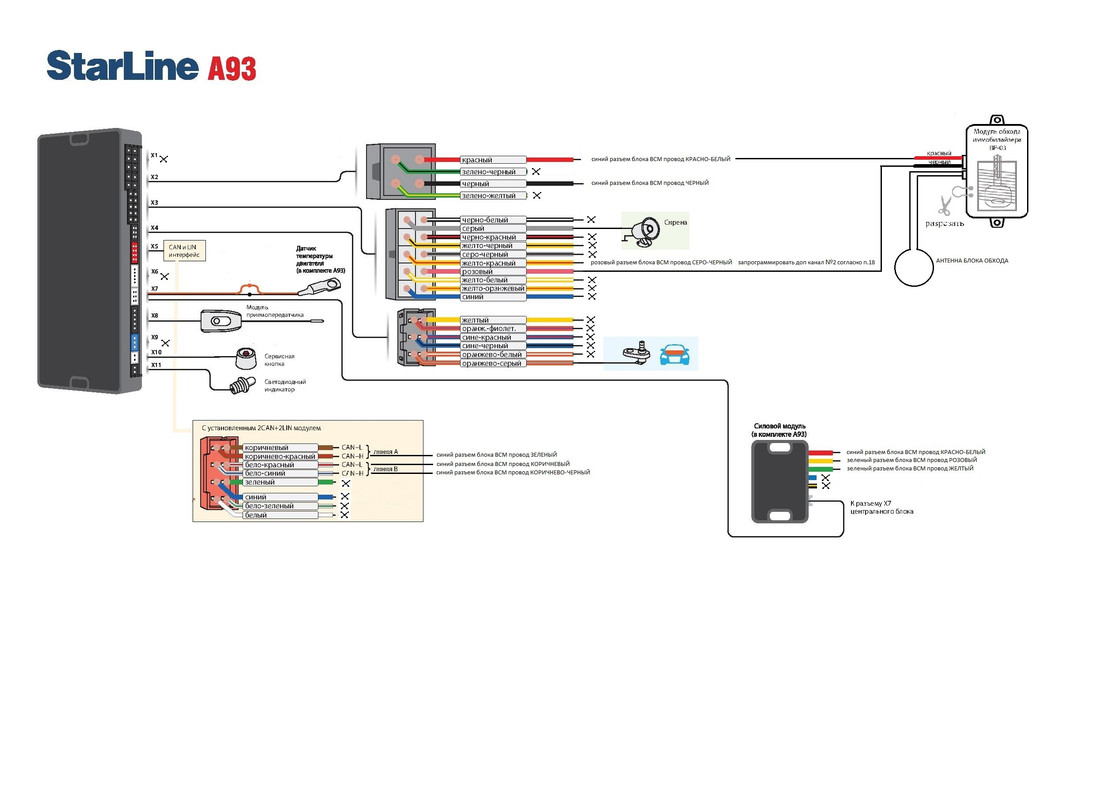

Приветствую ребята, решил заняться установкой данной сигнализацию самостоятельно, после изучения общей схемы подключения пришел к такой схеме на моей Капе, хочу уточнить и разобраться всё ли я правильно разложил в ней?
Сообщения: 1916Зарегистрирован: 16 сен 2013, 00:40Город: МоскваАвто: C140 2.4AT LT. 2013Благодарил (а): 8 разПоблагодарили: 37 раз
25 ноя 2018, 15:55
Приветствую,даже немного лишнего есть,концевик капота у нас есть штатный и в кане(по крайней мере у меня).И второе, подключение имитации нажатия педали тормоза тоже не нужно. Рекомендую обновить кан-модуль при помощи старлайн мастер.
Сообщения: 475Зарегистрирован: 23 фев 2018, 10:46Город: KZАвто: С140 2.4АТ 2018Благодарил (а): 4 разаПоблагодарили: 25 раз
25 ноя 2018, 17:48
На сайте стрлайн есть карта подключения. Ориентировался по ней. Единственное там не было моего варианта. АКПП без пуш старта. Не надо тянуть к тормозу провод. А так там и все настройки указаны.
25 ноя 2018, 18:12
COSMOS писал(а):Приветствую,даже немного лишнего есть,концевик капота у нас есть штатный и в кане(по крайней мере у меня).И второе, подключение имитации нажатия педали тормоза тоже не нужно. Рекомендую обновить кан-модуль при помощи старлайн мастер.
в кан шине согласен концевик есть, видел такой, а где он фактически находится? Пользователь «copshootcop» ещё в 2014 писал » при подключении сигнализации по can шине необходимо отключать видиние концевика капота и устанавливать дополнительный если этого не сделали возможен глюк от этого» вот и что делать? Имитацию по педали тормоза уберу, СПАСИБО)))) про обновление кан модуля я знаю))))
25 ноя 2018, 18:28
У меня ещё есть сомнения по подключению доп канала № 2 в инете есть инфа что у нас не 2 а 6 доп канал используется для имитации открытия двери водителя после работы автозапуска, типа опечатка там, один чувак задавал вопрос вот ссылка вопрос №3(
3) где программирование есть пункт 3. » Выполнить программирование дополнительного канала №2 охранно-телематического комплекса (см. инструкцию по установке, раздел «Гибкое программирование дополнительных каналов»)» НО у нас доп канал № 2 не задействован, у нас задействован доп канал № 6 это у них получается ошибка???? И этот канал программируется только если подключена имитация открытия двери???
ему ответили типа спецы что ОПЕЧАТКА НО смотрите за самостоятельную установку вы отвечаете))))
25 ноя 2018, 18:31
ИСПРАВЛЕНО, убрал подключение к педали тормаза))))
25 ноя 2018, 19:54
Сообщения: 2744Зарегистрирован: 14 авг 2012, 10:18Город: СЗАОАвто: C140 3.0 LTZБлагодарил (а): 1 разПоблагодарили: 23 раза
26 ноя 2018, 11:44
простите, может не в тему (интересно стало)
а зачем имитация открывания двери?
Она черная? -Нет красная.
А почему она белая? -Потому что зеленая
Сообщения: 1042Зарегистрирован: 03 сен 2013, 11:14Город: БузулукПоблагодарили: 1 раз
Евгений 56 » 26 ноя 2018, 12:13
Hjvfy писал(а):а зачем имитация открывания двери?
для реализации автозапуска, там все связано и открывание дверей и имитация нажатия тормоза и т.д. и т.п.
26 ноя 2018, 15:00
26 ноя 2018, 15:22
Привет ВСЕМ, сегодня проверил концевик капота, нет его(((( придется устанавливать а прописанный в кан-шине программно «блокировать»
26 ноя 2018, 15:28
Hjvfy писал(а):простите, может не в тему (интересно стало)а зачем имитация открывания двери?
имитация открытия двери — как я понял для того что бы машина не глохла при открытии двери если работал автозапуск и не приходилось заводить по новой ключем, как то так думаю
26 ноя 2018, 15:33
Евгений 56 писал(а):
Соглашусь с Вами, при автозапуске там много чего взоимосвязано, на сколько помню из «общения» с другими марками сигнализаций, при нажатии на педаль тормоза автозапуск отключается
26 ноя 2018, 16:20
Вот что делать с чипом иммобилайзера для автозапуска, не охота лишаться второго ключа, пробил у нас по стоимости изготовления в принципе адекватно, только одно НО это будет копия, может кто знает как из нашего ключа «выкавырять» этот чип-транспондер-оригинал?
26 ноя 2018, 23:09
Имитация открытия двери нужна только для того что бы гасить свет и музыку после окончания цикла автозапуска,т.к. в каптиве эти вещи выключаются не замком зажигания,а открытием двери. По поводу концевика,сегодня глянул,даже все видно хорошо в отверстие где находится замок капота,у меня там концевик стоит,и проводка с разъемом присутствует
Точки подключения автосигнализации на Chevrolet Beretta 1987-1993
В жгуте от замка:+12 В – красныезажигание – розовыйстартер – жёлтый
габаритные огни (+) – коричневый на выключателе света
тахометр – белый на распределителе или катушке
концевики дверей (-) – белый на кнопке или плафоне в ногах
центральный замок (+) – светло-синий (закрывание), чёрный (открывание) на боковине водителя
стеклоподъёмники на кнопках управления (реверс, остающийся на массе):подъем левого переднего окна – тёмно-синийподъем правого переднего окна – тёмно-синий с белымподъем левого заднего окна – тёмно-зелёныйподъем правого заднего окна – светло-зелёный
Точки подключения автосигнализаций и установочные карты
Устанавливал автосигнализацию Pandora 3930. Сразу скажу, что иммобилайзер не обходил. Клиент прячет на время автозапуска штатную метку в автомобиле, благо без метки от автосигнализации Pandora 3930 не снимется с охраны и без метки же никуда авто не уедет.
Программируем can, как Chevrolet Captiva (с 2007 г.). Код 1314.
Из can берём информацию о концевиках дверей, капота, багажника, тормозе, зажигании, заведённом двигателе, паркинге. Режим Slave (аналоговый) настроен так: при постановке штатки в охрану ставится на охрану и Pandora, при снятии штатки с охраны Pandora не снимается с охраны. При открытии двери водителя Pandora снимается с охраны. Режим снятии Pandora с охраны происходит только при наличии метки Pandora.
Автозапуск.+ 12 – красный/белый на замке зажиганияасс – жёлтыйзажигание – розовыйстартер – разрыв серого повода на разъёме педали тормозаАлгоритм автозапуска следующий. Подаём + на АСС, затем + на зажигание, убираем + с АСС и одновременно разрываем серый провод на педали тормоза (я рвал проводом стартера от сигнализации). Разрываем провод, буквально, на мгновение. Если провод останется разорванным ещё после того, как двигатель заведётся, то получите сразу CHECK на панели.
Для выключения АСС после автозапуска подать массу на коричневый провод (концевик водителя) в левом пороге. Если не подавать, то АСС выключается через 15 минут.
Габариты (-) – провод в жгуте от переключателя габаритов на рулевой колонке. К сожалению, что-то не записал цвет провода.
Центральный замок (-):запирание – оранжевый/чёрный, левый пороготпирание – фиолетовый/чёрный, левый порог
Блокировка двигателя.Розовый/чёрный провод в верхнем жгуте из блока предохранителей под капотом. Предохранитель 15А, подписанный, как COIL A. Когда его вытаскиваешь, пропадает +12 (при включенном зажигании) на нужном проводе. Будьте внимательны! Там несколько розово/чёрных проводов. И, возможно, ведут они себя одинаково. Проверяйте!!! Я разбирал блок предохранителей под капотом (легко это делается) и прямо в нём вызванивал нужный провод.
Точки подключения автосигнализации на Chevrolet Beretta 1994-1995
габариты (+) – коричневый на выключателе света
тахометр – белый на блоке зажигания
концевики дверей (-) – белый на плафоне в ногах
центральный замок (+) – светло-синий (закрывание), белый (открывание) на реле за боковиной водителя или в 24-х контактном разъеме слева от рулевой колонки
