Система охлаждения Лачетти
Система охлаждения Лачетти является одной из самых надёжных и неприхотливых систем данного автомобиля. Она призвана выполнять две основные функции — отведение избыточного тепла от двигателя и обогрев салона в холодное время года.
Если вовремя и правильно менять охлаждающую жидкость, то система охлаждения Лачетти будет долгие годы исправно и надёжно выполнять свои функции. Этот факт уже проверен временем.
Но у этой системы есть и недостаток — она очень хорошо выполняет свою функцию по отводу тепла от двигателя! Из-за этого двигатель работает в более низком тепловом режиме, а салон, соответственно, хуже прогревается при включении отопителя в холодное время года. Эта проблема решается заменой «холодного» термостата на более «горячий». Разница в том, что «холодный» термостат открывается и пускает охлаждающую жидкость по большому кругу при температуре 87°C, а «горячий» при температуре 92°C, тем самым повышая тепловой режим работы двигателя.
Вот цитата из сообщения нашего активного участника сообщества Антона (Sptop). Надеюсь, он будет не против:
Кстати про охлаждение, я по лету поставлю термостат на 92 градуса. При условии исправной системы охлаждения и БОЛЬШИМ радиатором у Лачетти рабочая температура двигателя близка к »рабочим» параметрам. По информации у Лачетти уж очень хорошее охлаждение двигателя и рабочая температура со штатным термостатом занижена. Как известно у нас 2 типа термостатов: в пластиковом корпусе (не разборный 96460002) и в алюминиевом (разборный 96835286), так вот как раз для второго есть вставка с температурой 92 градуса (VERNET 4898.92) Что будет по опытам: В салоне теплее, камера сгорания, свечи и клапана лучше самоочищаются, расход топлива зимой немного ниже (на 0,5-1 л/100 км). На трассе при -15°C температура держится в пределах 85-86°C, по городу 88-90 Всё на свой страх и риск. Штатный термостат (87°C) заменяется на более «горячий», с температурой открытия 92°C. В результате мотор прогревается на 5°C больше, колебания при прогреве смещаются в нормальный, рабочий диапазон (80-87°C). Такая переделка не изменяет допустимый и конструктивный тепловой режим двигателя: при 98°C, когда включается вентилятор радиатора, оба термостата открыты.
Статья о замене термостата выйдет чуть позже, а сейчас дальше о системе охлаждения Лачетти.
Система охлаждения Лачетти выполнена по классической схеме — жидкостная, закрытого типа, с принудительной циркуляцией.
Из чего состоит система охлаждения Лачетти
1 — отводящий шланг радиатора; 2 — радиатор системы охлаждения; 3 — пароотводящий шланг; 4 — электровентилятор; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — шланг отвода жидкости от блока подогрева дроссельного узла; 9 — подводящий шланг радиатора отопителя; 10 — отводящий шланг радиатора отопителя; 11 — наливной шланг; 12 — расширительный бачок; 13 — подводящая труба насоса системы охлаждения
Расширительный бачок системы охлаждения Лачетти
Расширительный бачок выполнен из полупрозрачной пластмассы, благодаря чему можно визуально контролировать уровень охлаждающей жидкости, который должен быть между метками МАХ и MIN, нанесённых на стенке бачка. Уровень жидкости проверяется на холодном двигателе.
В крышке бачка находятся впускной и выпускной клапаны, которые обеспечивают нужное давление в системе.
Примечание: Ни в коем случае не меняйте крышку на какую-либо другую без клапанов!
К верхнему патрубку расширительного бачка подсоединен пароотводящий шланг, который соединяет бачок с радиатором, а к среднему патрубку подсоединен шланг отвода жидкости от подогрева дроссельного узла. Нижний патрубок бачка соединяется шлангом с подводящей трубой насоса охлаждающей жидкости.

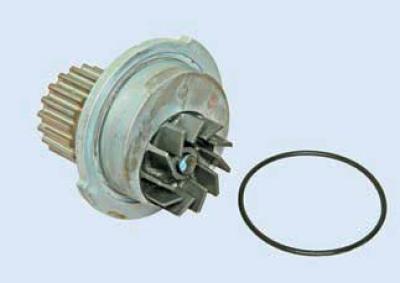

Насос охлаждающей жидкости Лачетти
Насос обеспечивает непрерывную циркуляцию жидкости в системе охлаждения.
Он приводится в действие зубчатым ремнем привода ГРМ. Насос лопастной, центробежного типа.
Охлаждающая жидкость подается к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Насосом жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда поступает к патрубку головки блока цилиндров, на котором установлен термостат.

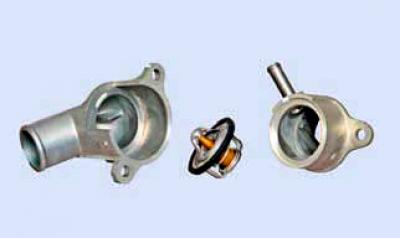

Термостат Лачетти
На холодном двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, который ведет к радиатору. Жидкость циркулирует по рубашке охлаждения двигателя. Часть охлаждающей жидкости из рубашки охлаждения двигателя по шлангу, который подсоединен к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. К подогреву дроссельного узла жидкость поступает через шланг, который подсоединен к штуцеру корпуса термостата, а оттуда через расширительный бачок возвращается к насосу. Это, так называемый, малый круг циркуляции охлаждающей жидкости.
При прогреве жидкости до 87 °C, клапан термостата начинает открывать выпускной патрубок крышки термостата и, тем самым, пропускать поток жидкости в радиатор. При температуре жидкости 102 °C клапан термостата полностью открывается и жидкость подаётся в радиатор системы охлаждения Лачетти, где отдает тепло наружному воздуху. Это, так называемый, большой круг циркуляции.
Закрывается клапан термостата при охлаждении жидкости до 86 °C.
Примечание: через блок подогрева дроссельного узла и радиатор отопителя охлаждающая жидкость циркулирует постоянно, независимо от положения клапана термостата.
Радиатор Лачетти
Радиатор системы охлаждения Лачетти состоит из двух горизонтальных пластмассовых бачков, которые соединяются алюминиевыми трубками с охлаждающими пластинами (соты), расположенными в один ряд. Охлаждающая жидкость подводится в радиатор через патрубок верхнего бачка, а отводится через патрубок нижнего бачка. Для слива охлаждающей жидкости в нижнем бачке находится сливное отверстие. Электровентилятор системы охлаждения установлен в кожухе на радиаторе.
На Шевроле Лачетти с кондиционером могут устанавливаться либо два вентилятора — основной и дополнительный, либо один. Допустим на моем Лачетти вентилятор один, что абсолютно не сказывается на производительности системы. Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления двигателем, который через реле включает вращение вентилятора с двумя скоростями.
Температура включения вентилятора на первую и вторую скорость вращения у двигателя 1,8 литра отличается от двигателей 1,4 и 1,6 литра.
ЭБУ включает основной вентилятор на:
Дополнительный вентилятор ЭБУ включает на низкую скорость при включении кондиционера, а на высокую скорость при температуре охлаждающей жидкости выше 97 °С или при достижении давления в нагнетающей магистрали кондиционера 1859 кПа.
У Лачетти с установленными двумя вентиляторами низкую скорость основного вентилятора включает реле низкой скорости вентилятора, а низкую скорость дополнительного вентилятора — управляющее реле вентилятора. У Лачетти с одним вентилятором в цепь включения низкой скорости вентилятора после реле низкой скорости установлен дополнительный резистор (сопротивление)
Система охлаждения Лачетти проста в обслуживании и не вызовет труда даже у неопытных автомобилистов и состоит из нескольких простых пунктов:
Вот так устроена система охлаждения Лачетти.
Устройство системы охлаждения двигателя
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.
Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе.
К верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с радиатором, а к среднему патрубку — шланг отвода жидкости из блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.
Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.
При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, — это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и как следствие — утечке охлаждающей жидкости из-под хомутов крепления шлангов.
Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости — лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ.
Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — к патрубку головки блока цилиндров, на котором установлен термостат.
На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость циркулирует по рубашке охлаждения двигателя. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру корпуса термостата, а оттуда — в расширительный бачок и затем возвращается к насосу.
В этом случае жидкость циркулирует по малому кругу.
По мере прогрева двигателя, при температуре жидкости 87 °C клапан термостата начинает перемещаться, открывая выпускной патрубок крышки термостата и пропуская поток жидкости в радиатор системы охлаждения. При температуре 102 °C клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Закрывается клапан термостата при температуре жидкости 86 °C. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

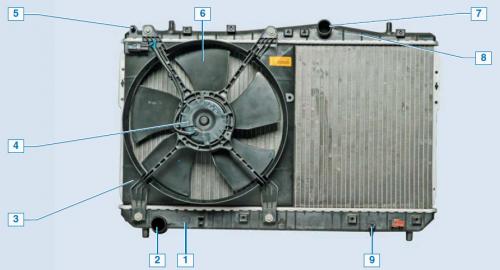

Радиатор с вентилятором в сборе: 1 — нижний бачок радиатора; 2 — отводящий патрубок радиатора; 3 — кожух вентилятора; 4 — электродвигатель вентилятора; 5 — пароотводящий патрубок радиатора; 6 — крыльчатка вентилятора; 7 — подводящий патрубок радиатора; 8 — верхний бачок радиатора; 9 — пробка сливного отверстия
Радиатор системы охлаждения состоит из двух горизонтально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд.
Жидкость поступает в радиатор через патрубок верхнего бачка, а отводится через патрубок нижнего бачка. Для слива охлаждающей жидкости имеется сливное отверстие закрытое пробкой.
Электрический вентилятор установлен в кожухе за радиатором.

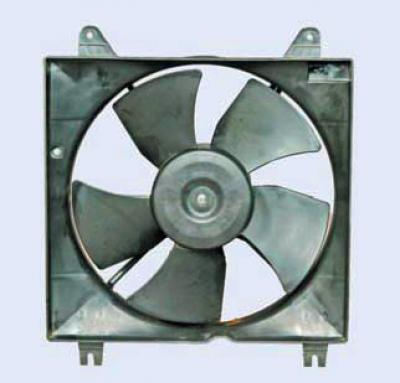

Вентилятор с кожухом в сборе:
На автомобилях с системой кондиционирования воздуха могут устанавливаться два вентилятора — основной и дополнительный.
Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями. ЭБУ включает основной вентилятор на низкую скорость при температуре охлаждающей жидкости 93 °С — у двигателей 1,8 или при 97,5 °С — у двигателей 1,4 и 1,6 и на высокую скорость при 97 °С — у двигателей 1,8 или при 101,25 °С — у двигателей 1,4 и 1,6, переводит вентилятор с высокой скорости на низкую при 94 °С — у двигателей 1,8 или при 99 °С — у двигателей 1,4 и 1,6 и выключает его при 90 °С — у двигателей 1,8 или при 95,25 °С — у двигателей 1,4 и 1,6.
Дополнительный вентилятор включается ЭБУ на низкую скорость при включении системы кондиционирования воздуха, а на высокую — при температуре охлаждающей жидкости выше 97 °С или достижении давления в нагнетающей магистрали кондиционера 1859 кПа.
Высокую скорость вентиляторов включает реле высокой скорости вентилятора.
У автомобилей с двумя вентиляторами низкую скорость основного вентилятора включает реле низкой скорости вентилятора, а низкую скорость дополнительного вентилятора — управляющее реле вентилятора.
У автомобилей с одним вентилятором в цепь включения низкой скорости вентилятора после реле низкой скорости введен дополнительный резистор.
В системе охлаждения нет датчика указателя температуры охлаждающей жидкости. Информация на указатель температуры охлаждающей жидкости поступает от датчика температуры охлаждающей жидкости, используемого в системе управления двигателем.
Система охлаждения: 1 — отводящий шланг радиатора; 2 — радиатор системы охлаждения; 3 — пароотводящий шланг; 4 — электровентилятор; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — шланг отвода жидкости от блока подогрева дроссельного узла; 9 — подводящий шланг радиатора отопителя; 10 — отводящий шланг радиатора отопителя; 11 — наливной шланг; 12 — расширительный бачок; 13 — подводящая труба насоса системы охлаждения.
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка. Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе. К верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с радиатором, а к среднему патрубку — шланг отвода жидкости из блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса. Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, — это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и как следствие — утечке охлаждающей жидкости из-под хомутов крепления шлангов. Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости — лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ.
Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — к патрубку головки блока цилиндров, на котором установлен термостат. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость циркулирует по рубашке охлаждения двигателя. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру корпуса термостата, а оттуда — в расширительный бачок и затем возвращается к насосу. В этом случае жидкость циркулирует по малому кругу.
Радиатор системы охлаждения состоит из двух горизонтально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок верхнего бачка, а отводится через патрубок нижнего бачка. Для слива охлаждающей жидкости имеется сливное отверстие закрытое пробкой. Электрический вентилятор установлен в кожухе за радиатором.
На автомобилях с системой кондиционирования воздуха могут устанавливаться два вентилятора — основной и дополнительный. Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями. ЭБУ включает основной вентилятор на низкую скорость при температуре охлаждающей жидкости 93 °С — у двигателей 1,8 или при 97,5 °С — у двигателей 1,4 и 1,6 и на высокую скорость при 97 °С — у двигателей 1,8 или при 101,25 °С — у двигателей 1,4 и 1,6, переводит вентилятор с высокой скорости на низкую при 94 °С — у двигателей 1,8 или при 99 °С — у двигателей 1,4 и 1,6 и выключает его при 90 °С — у двигателей 1,8 или при 95,25 °С — у двигателей 1,4 и 1,6. Дополнительный вентилятор включается ЭБУ на низкую скорость при включении системы кондиционирования воздуха, а на высокую — при температуре охлаждающей жидкости выше 97 °С или достижении давления в нагнетающей магистрали кондиционера 1859 кПа. Высокую скорость вентиляторов включает реле высокой скорости вентилятора. У автомобилей с двумя вентиляторами низкую скорость основного вентилятора включает реле низкой скорости вентилятора, а низкую скорость дополнительного вентилятора — управляющее реле вентилятора. У автомобилей с одним вентилятором в цепь включения низкой скорости вентилятора после реле низкой скорости введен дополнительный резистор.

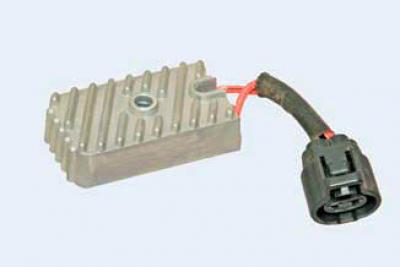

Резистор низкой скорости вентилятора
Система охлаждения двигателя
Внимание! Отключите отрицательный кабель батаре перед снятием или установкой любых электрических узлов или при возможном контакте инструментов или оборудования с оголенными электрическими клеммами. Отключение кабеля поможет избежать травм и механических поврежений. Зажигание должно быть заблокировано, если не указано иное.
Общее описание и работа системы охлаждения
Закрепите двигатель на кожухе стопорными винтами.
Установите вентилятор на кожух при помощи одной гайки на ступице вентилятора.
Установите кожух вентилятора на радиатора.
Закрепите кожух на верху радиатора крепежными винтами.
