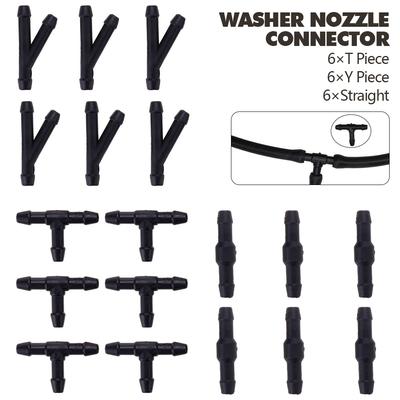

Соединитель шланга омывателя ветрового стекла

Всем привет. Переломился гофрированный шланг омывателя лобового стекла. Кто знает, подскажите, куда он идёт: в моторный отсек или нужно снимать колесо и защиту? И как эта трубка снимается непосредственно с корпуса насоса, что в бачке омывающей жидкости (в нете совсем нет инфы по этому вопросу).

Понятно. Ещё бы узнать, как проходит трубка омывателя: через моторный отсек или под крылом?

значит трубка омывателя проходит в районе блока предохранителей. Узнаю, что бы знать что разбирать для замены этой трубки. А заодно заказал веерные форсунки и клипсы для решётки (жабо), говорят быстро ломаются.

Шланг омывателя идёт от насоса ( насос увидишь под бампером с левой стороны) и уходит под передним левым крылом, под покрылком и потом входит под жабо к форсункам.
У меня как-то тоже лопнул, так я жабо снял, от форсунок отсоединил в старый шланг изолентой скрепил с новым и аккуратно вытянул его со стороны насоса. Процесс вытягивания можно контролировать через окошко подкрылками, которое используется для замены ламп фар ,как раз за ним и идёт шланг омывателя и нигде там не закреплён.

спасибо, понятно. Получу запчасти, буду менять.

Вчера сумбурно как то написал. Вообщем шланг этот идёт между покрылком и крылом.
И ещё, может кому пригодится, разъем на насос подходит от разъема ВАЗ заднего освещения он с резинкой-колпачком . ( Просто старый хозяин полюбил этот разъем и накинул на провода обычные клеммы,намучился с ними,одевать их тяжко и окисляются быстро)

Понятно, сегодня смотрел на этот шланг, в окне около фары. Он проходит в своей полости, между моторным отсеком и подрылком. Это облегчает задачу: не нужно ничего снимать, кроме дождевой решётки (жабо), а возможно, для удобства, и бампера.

Спасибо всем, за подсказки и советы.

Можно ссылочку на данный шланг, пожалуйста, не могу найти

Вопрос решен. Тема была закрыта автором

За прошедшую зиму ничто так не раздражало, как постоянно ломающаяся трубка омывателя лобового стекла. Ломалась раз 5 и все время в одном месте — на изгибе возле кронштейна капота. Из-за морозов не было желания разбирать машину и менять трубку, поэтому ставил хомуты и пластиковые трубки для соединения лопнувших частей, чтоб только до весны дотянуть.
И вот, наконец, дошли руки до замены. На рынке была куплена силиконовая прозрачная очень мягкая трубка длиной три метра. Понадеялся, что мягкий силикон не будет так сильно дубеть зимой и пару лет трубка прослужит.
Трубку менял от насоса и до форсунок в капоте.
Для доступа у насосу необходимо снимать подкрылок.

Вот, собственно, сам насос. 2 трубки — к лобовому и заднему стеклам. Дальняя трубка — к лобовому стеклу, ближняя — к заднему.

Он самого насоса идет сначала резиновая трубка, а затем через штуцер подсоединена пластиковая. Я резиновые не трогал, а подсоединял от штуцера до штуцера.

Трубки почему-то идут от насоса в подкапотное пространство над бачком, откуда к ним долезть очень сложно.

Я туда не вел, а от насоса сразу вверх к кронштейну капота, оставив небольшой запас по длине на всякий случай.
Трубка села очень плотно, но для подстраховки закрепил хомутами.

Трубку крепил в штатные держатели с пластиковой трубкой заднего стекла.

Вверх возле дренажных трубок.

В капоте также вел по стандартным креплениям.

Ну и, собственно, штуцер на форсунки.

Что, возможно, доделаю, так это поставлю клапан, чтоб омывайка не стекала вниз, т.к. при включении омывателя щетки делают взмах насухую, что не очень хорошо для стекла.

Интересно как поведет себя трубка в морозы. Подождем зиму, посмотрим.

Цена вопроса: 5 ₽

На последнем фото не конопля, а оригинальный куст бурьяна.

Схема расположения форсунок и прокладки шлангов

Выбор форсунок

На сегодняшний день большинство автовладельцев используют веерные форсунки омывателя. Их преимущество в том, что вода на лобовое стекло попадает не капельно или парочкой струй жидкости, а сразу большим количеством мелких капель, благодаря которым – охватывается сразу большая часть стекла. Это и есть основное преимущество веерных, благодаря которому дворники начинаю работать уже по влажному стеклу, тщательно убирая осадки или грязь.

Конечно же, это обеспечивает наименьший риск того, что дворники оставят царапины на поверхности стекла, поскольку взмахи будут происходить уже не по сухой поверхности.  Многие владельцы автомобилей также утверждают, что используя именно такой вид форсунок уменьшается расход жидкости для стеклоомывателя. Единственным недостатком является их необычная конструкция, из-за чего они быстро замерзают в холодное время года, но в таком случае рекомендуется сразу выбирать и устанавливать элементы с функцией подогрева.

Есть рекомендации, что форсунки нужно выбирать оригинальные, по марке вашего автомобиля. Но такие могут дорого стоить и, в таком случае, можно подобрать неоригинальные. Альтернатива будет стоить дешевле, но в них возможны какие-то доработки. Самые распространенные форсунки, которые подходят для установки на очень многие марки автомобилей, от Вольво S80, а еще более дешевый вариант, от SsangYong.  На автомобили Дэу Ланос и Шевроле Авео прекрасно подходят от Шкоды. Также, например, на многие модели авто подходят элементы от Митсубиси Галанта две тысячи восьмого года выпуска.

В стандартной их комплектации может не быть обратного клапана. Благодаря ему происходит предупреждение стекания жидкости обратно в бачок омывателя, если не сработал подсасывающий насос.

Именно этот клапан способствует непрерывной подаче жидкости. Имеет форму подпружиненного шарика и закрывает отверстие в форсунке, если не происходит подача жидкости на стекло омывателем.

В целом, можно обойтись и без данного клапана, но тогда вам нужно будет продумать другой способ, чтобы дворники не срабатывали раньше, чем вода будет подаваться на стекло. Такой клапан можно подобрать также с разных автомобилей, например с ВАЗА 08 или 09, Тойота или Вольво.

Точная диагностика неисправности

Первое, что приходит в голову автолюбителю, столкнувшемуся с поломкой омывателя в пути, – чистка форсунок подручными средствами. Мера оправдана, когда засорение жиклера заметно невооруженным глазом – удаление мусора с помощью иглы или булавки займет буквально несколько минут. Но нередко отказ распылителей связан с другими причинами:

1. Неисправность электрического насоса, не подкачивающего воду при нажатии кнопки.
2. Засорение подающих патрубков.
3. Банальное отсутствие жидкости в емкости омывателя.
4. Выход из строя форсунки.

Прежде чем взяться за очистку жиклеров, откройте капот и убедитесь в наличии моющей жидкости. Ситуации случаются разные: например, пластиковый бачок треснул, вода вытекла, а пятно под автомобилем незаметно из-за дождливой погоды. Также утечка происходит на посадочном фланце электронасоса.

Если при нажатии рычага не слышится характерный жужжащий звук работы насоса, сразу попробуйте заменить предохранитель. Замена плавкой вставки не помогла – снимайте и ремонтируйте перекачивающее устройство. Элементы с неразборной конструкцией приходится менять на новые.

Забитую грязью трубку выявить несложно. Добравшись до нижней части распылителя, снимите подающий патрубок, включите зажигание и нажмите кнопку омывателя лобового стекла. Если раздается жужжание электронасоса, а вода из трубки еле капает, ее следует хорошенько прочистить и промыть.

Чистка форсунок

Если вы заметили, что струя жидкости стала слабой, значит, скорее всего, форсунки омывателя засорились и вам их пора чистить. Сделать это вы можете самостоятельно, для чистки вам понадобятся: что-то тонкое (струна, проволока, иголка или булавка), двадцати кубовый большой шприц, вода, мыло и компрессор.

Обязательно нужно проверить, действительно ли проблема в них. Для этого вам нужно проверить, чтобы в бачке омывателя была вода, далее нужно отсоединить шланги, которые подводят жидкость, и включить подсос. Если из трубок будет хорошая струя – это значит, что вам действительно нужно их прочистить.

1. Отсоединив шланги подачи воды, хорошо промойте форсунку мыльной водой, а после этого присоедините шланг от компрессора обратно и продуйте ее.
2. Наберите воду в шприц и хорошенько, в обратном направлении, промойте сопло. Осторожно тонким предметом (например, иголкой и др.) прочистите отверстие форсунки, после чего промойте его водой с помощью шприца.
3. Если же на вашем авто установлена разборная, вы ее разбираете, чистите и потом обратно собираете и устанавливаете.
4. После установки обратно на автомобиль стоит промыть всю систему.

Если засорение элементов стало происходить часто, то возможно, засорился сам бочок омывателя, поэтому проверьте его на наличие мусора.

Промывка со снятием

В особо запущенных случаях распылители не желают очищаться традиционными методами – с помощью иголок, проволок и шприцев. Остается один вариант – демонтировать форсунки с автомобиля, хорошенько промыть, а при неудачном исходе купить и поставить новые детали.

На многих современных авто распылители держатся в отверстиях за счет пластиковых фиксаторов. Демонтаж производится в таком порядке:

1. Отыщите в гараже узкую плоскую отвертку.
2. Чтобы снять форсунку омывателя, подденьте изделие отверткой за нижнюю площадку и потяните вверх.
3. Вытащите элемент наружу вместе с патрубком.
4. Отсоедините трубку. Как правило, она натянута на штуцер без фиксации хомутом.

Справка. В некоторых автомобилях распылители могут крепиться иначе – разблокировать фиксаторы приходится снизу.

Снятый элемент погрузите на сутки в мыльный раствор либо попытайтесь обработать моющим химическим средством. В конце продуйте сопло насосом или компрессором и поставьте форсунку на место в обратной последовательности. Проверьте, куда бьет струя, и при необходимости настройте элемент. Если вышеописанные манипуляции не привели к желаемому результату, попросту замените распылитель – запчасть стоит недорого.
