Снятие, очистка и установка дроссельной заслонки в бензиновом двигателе 1,6 л Chevrolet Lacetti

Снятие

1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

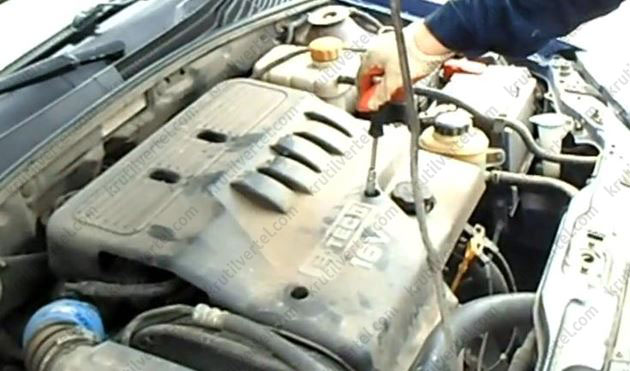

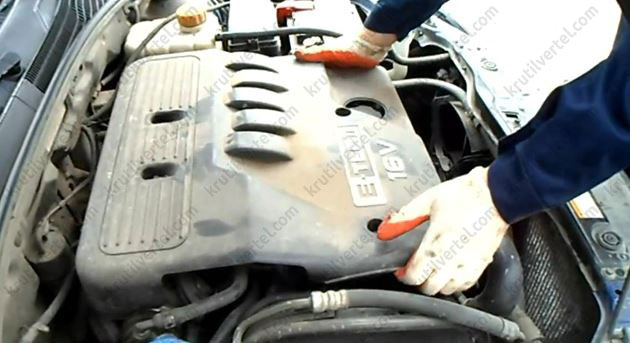

2. Открываем капот.

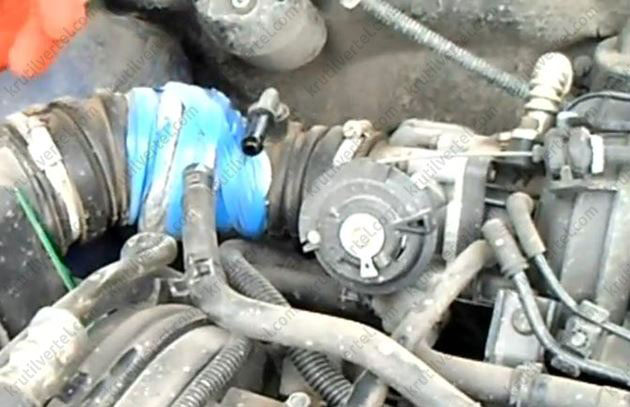

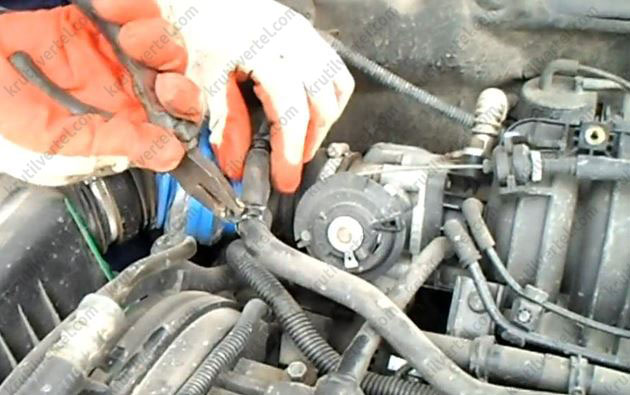

Первый хомут крепления

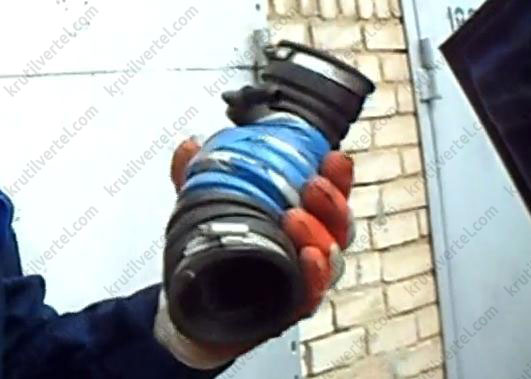

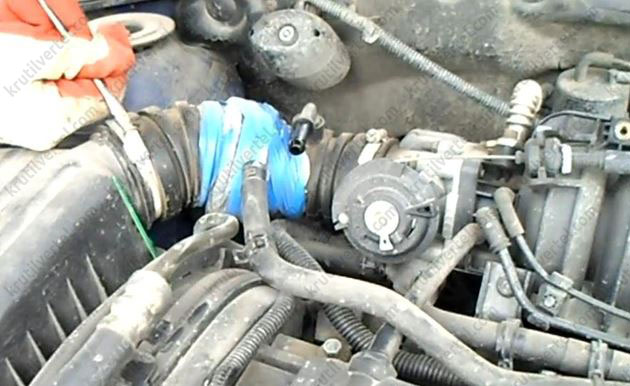

Второй хомут крепления

Дроссельная заслонка машины Шевроле Лачетти – это конструктивная деталь впускного механизма силовых агрегатов бензинового типа с впрыском горючего. Эта деталь предназначается для контроля объёма воздуха, который проникает в двигатель с целью формирования топливно-воздушной смеси. Находится эта запчасть между воздушным фильтром и впускным коллектором.

Этот конструктивный элемент является воздушным клапаном. При открытии клапана давление в системе соответствует атмосферному. А при закрытии, оно падает до образования вакуума. Такая особенность позволяет применять запчасть в функционировании вакуумного усилителя тормозов.

Автомобиль Chevrolet Lacetti достаточно распространён в России. Поэтому найти запчасти не составит особого труда. Это касается и дроссельной заслонки. Стоимость элемента варьируется в зависимости от типа привода.

1. Средняя стоимость элемента с механическим приводом составляет от 1 500 рублей.
2. Заслонка с электрическим приводом продаётся в районе 2 000 – 3 000 рублей.

Признаки загрязнения

Согласно техническому паспорту транспортного средства срок службы заслонки составляет до 200 тысяч километров пробега. Однако на практике это не так. При отсутствии правильного ухода заслонка может выйти из строя раньше положенного срока. Основным требованием ухода является своевременная чистка элемента.

Определить необходимость чистки дроссельной заслонки можно при возникновении следующих признаков:

• возникновение трудностей при запуске силового агрегата;
• мотор заводится не сразу;
• плавающие обороты, а также неустойчивое функционирование силового агрегата на холостых;
• подёргивание транспорта при движении на скорости до 15 км/ч;
• в процессе выжимания сцепления обороты могут падать слишком медленно или слишком быстро;
• возникновение провалов на 1000 об./мин.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

Обратите внимание! При осуществлении демонтажа дроссельной заслонки важно, чтобы силовой агрегат не был горячим. Поскольку есть риск получить ожоги.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно. А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Обратите внимание! После завершения монтажа дроссельной заслонки следует отрегулировать натяжение троса.

Ремонт узла

После чистки элемента силовой агрегат может продолжить функционировать неисправно. Такая особенность свидетельствует о том, что запчасть нуждается в ремонте, либо замене. Основной причиной возникновения неисправности является повреждение датчика положения заслонки. При этой неисправности возникают следующие признаки:

• силовой агрегат запускается с затруднениями;
• высокие, либо плавающие обороты холостого хода;
• увеличенный расход горючего;
• при разгоне наблюдаются провалы мощности.

На практике ремонт заслонки – нецелесообразное решение. Устранить поломку поможет замена детали.

Процедура демонтажа описана выше. Однако если владелец не уверен в своих силах, то разумным решением является обращение в сервис технического обслуживания. Квалифицированные специалисты проведут замену быстро и за приемлемую цену.

Адаптация заслонки

Многие владельцы Chevrolet Lacetti после чистки заслонки сталкиваются с проблемой, которая связана с зависающими оборотами. Устранить неисправность можно только с помощью адаптации. Официальные сервисные центры Шевроле проводят процедуру следующим образом:

• активировать зажигание на 5 сек;
• затем выключить на 10 сек;
• вновь активировать на 5 сек;
• завести силовой агрегат на нейтрали;
• прогреть мотор до 85 градусов, не газуя;
• если есть кондиционер, то его следует активировать на 10 сек, а затем, на тот же промежуток времени выключить;
• для автомобилей, оснащённых АКПП следует использовать стояночный тормоз. Нажать на педали и перевести рычаг КПП в положение D;
• затем повторить манипуляцию с кондиционером;
• выключить зажигание.

Эта последовательность позволит провести сброс адаптации дроссельной заслонки, после чего она начнёт исправно функционировать.

На самих же сервисах, специалисты проводят сброс с помощью специализированной компьютерной программы.

Чистка дроссельного узла и форсунок на Шевроле Лачетти

Честно говоря, уже давно было пора взяться за эту работу, но все никак времени не хватало, да и с желанием были проблемы. На этот раз твердо решил сделать работу — выполнить чистку дроссельной заслонки и промыть топливные форсунки.

Так как сам я ни разу подобным не занимался, нужно было посмотреть в интернете — а как это вообще делается. Информации более чем достаточно: люди рассказывают про личный опыт, делятся некоторыми секретами, обсуждают где купить те или иные запчасти. Не буду рассказывать о том, чем хороша промывка дроссельного узла.

• {banner_ssylka-v-tekste}

У меня с Шевроле Лачетти никаких проблем не было, данная чистка проводится скорее в профилактических целях, но ведь лучше так, чем после поломки, когда уже будет поздно, не правда ли? В процессе эксплуатации в дроссельном узле скапливается большое количество нагара, ну и наш низкокачественный бензин форсунки «съедает». Ну что же, приступим.

Дабы в процессе никто не получил ожог, чистку лучше производить на полностью остывшем двигателе. В первую очередь скидываем минусовую клемму с аккумулятора. Отворачиваем крышку с расширительного бачка, стравливаем лишнее давление с системы охлаждения. После этого выдергиваем гофрированный шланг с короба воздушного фильтра, который ведет к дроссельной заслонке, следом отворачиваем четыре винта фиксации крышки короба воздушного фильтра.

Берем плоскогубцы и ими ослабляем натяжку хомута, удаляем резиновую трубку, через которую происходит вентиляция картера от шланга подвода кислорода к ДЗ. Вытаскиваем крышку воздушного фильтра, убираем ее в сторону, вместе с самим воздушным фильтром. Теперь у нас появился доступ к дроссельной заслонке.

В моем случае там есть приличный черный нагар, так что чистка весьма своевременна. Я видел в интернете видео, как один автолюбитель выполнил чистку дроссельной заслонки при помощи очистителя карбюратора, причем, как он утверждал, сделал за пять минут и не снимая узел с автомобиля. На самом деле это полная ерунда, ведь основная грязь скапливается с обратной стороны заслонки.

Так что если уж взялись чистить, то дроссельный узел надо демонтировать. В руководстве по эксплуатации и ремонту Шевроле Лачетти прочитал, что дроссельный узел можно демонтировать не сливая антифриз с системы. Нам для этого пригодятся пара болтов на 10 (будут служить пробками). Я все это сделал, но чтобы охлаждающая жидкость гарантированно не уходила, использовал дополнительно несколько обычных струбцин. Пережимаем струбцинами шланги, по которым подводится антифриз к ДУ, потом плоскогубцами ослабляем хомуты, отодвигаем их. Выдергиваем шланги, через которые охлаждающая жидкость подводится к ДУ.

Выдергиваем разъем с проводами, потом отсоединяем наконечник троса. Отворачиваем гайки крепления. Демонтировать узел надо крайне аккуратно, дабы не порвать уплотнительное кольцо, которое находится в пазу впускного трубопровода. С другой стороны дроссельного узла видим грязь. Вот после снятия узла почистить и промыть его на самом деле можно за пять минут, используя тот же очиститель для карбюратора. С дроссельным узлом вопрос решен, идем дальше — чистка форсунок. Убираем пластиковую накладку силового агрегата Лачетти, выдергиваем разъем от датчика и от форсунок.

Отворачиваем гайки крепления с кронштейна впускного трубопровода, отсоединяем его от топливной рампы. Потом откручиваем болты с самой рампы и снимаем ее в сборе с форсунками. Разбираем конструкцию. Чистку выполняем очистителем карбюратора.

Также в интернете я видел всевозможные устройства для промывки форсунок, которые я бы никак не назвал удобными и простыми. Там нужно подключать аккумулятор, протягивать провода, вкручивать лампочки, да еще и помощник для этого нужен. Я же пошел по простому и надежному пути. Мне понадобился шприц на 5 мл (он идеально вставляется в форсунку), переключатель кнопочный, батарейка, разъем, штекер для форсунок. Все это было собрано на пластмассовом креплении домового термометра.

После промывки идет сборка, затем проверяем уровень охлаждающей жидкости в системе, при необходимости доливаем. Ставим аккумулятор, запускаем мотор.

В выходные уделил немного времени своему автомобилю Chevrolet Lacetti Wagon — а именно прочистил дроссельную заслонку и промыл форсунки. Эти две процедуры решил объединить, т.к. снятие дроссельного узла (плюс отвод в сторону шлангов системы охлаждения и жгутов проводов) значительно облегчает доступ к топливной рампе и форсункам. Поэтому грех не воспользоваться случаем и “убить” сразу двух зайцев.

Рис.2. Убрали крышку воздушного фильтра с гофрой

Рис.3. Заслонка ДУ и нагар вокруг нее

Рис.4. Чтобы не лишиться антифриза – используем струбцины

Все операции во избежание получения ожогов будем проводим на остывшем двигателе. Важно! В самом начале отсоединяем минусовую клемму с аккумулятора. Откручиваем крышку с расширительного бачка охлаждающей жидкости – сбрасываем избыточное давление в системе охлаждения двигателя. Снимаем гофрированный шланг от воздушного фильтра, ведущий к дроссельной заслонке и откручиваем четыре винта крепления крышки корпуса воздушного фильтра. Пассатижами ослабляем хомут и отсоединяем шланг системы вентиляции картера от шланга подвода воздуха к дроссельной заслонке.

Крышку воздушного фильтра с патрубком извлекаем и откладываем куда-нибудь в сторонку, чтобы не мешала (рис.2). Туда же можно отправить и сам воздушный фильтр. Открывается вид на саму заслонку. Видим вокруг нее черный нагар (рис.3).

На YouTube видел небольшое видео под названием “Чистка дроссельной заслонки за 5 минут на примере Chevrolet Lacetti”. В нем молодой человек, не мудрствуя лукаво, с помощью очистителя для карбюратора попшикав на заслонку со стороны патрубка воздушного фильтра и протерев канал тряпочкой яко бы прочищает дроссельную заслонку без снятия. На самом деле это полная ерунда и 5 минут бездарно потраченного времени, т. к. весь шлак находится как раз – с той стороны заслонки. Поэтому если уж решили чистить, то лучше ДУ однозначно снять. В книжке по ремонту Chevrolet Lacetti читал, что дроссельный узел (ДУ) можно снять, не сливая охлаждающую жидкость. Для этого потребуются два болта М10 в качестве пробок. Болтами я запасся и позже их даже применил, но чтобы предотвратить утечку антифриза наверняка – воспользовался простым решением, в виде двух простых струбцин (рис.4).

С их помощью пережимаем шланги подвода охлаждающей жидкости к дроссельному узлу. Пассатижами ослабляем хомуты крепления к шлангам и немного сдвигаем их назад. Отсоединяем шланги подвода охлаждающей жидкости от дроссельного узла. На всякий случай, чтобы полностью исключить подкапывание антифриза вставил в шланги болты М10, предварительно обмотав их немного изолентой (получились как бы пробки). Далее, нажав на фиксатор с нижней стороны колодки жгута проводов, отсоединяем ее от электрическою разъема дроссельного узла. Поворачиваем сектор привода дроссельной заслонки по часовой стрелке и отсоединяем от него наконечник троса.

Вооружившись головкой на 10 мм отворачиваем две гайки (сверху) и два болта (снизу) крепления дроссельного узла к впускному трубопроводу (рис. 5) и снимаем дроссельный узел (рис. 6).

Рис.5. Откручиваем крепеж ДУ

Рис.6. Дроссельный узел полностью снят

Снимаем осторожно, чтобы не повредить уплотнительное кольцо, расположенное в пазу впускного трубопровода. С обратной стороны ДУ грязи и нагара, как видим, тоже достаточно (Рис.7). Теперь, когда ДУ находится в наших руках (в прямом смысле) качественно промыть и прочистить его – дело 5 минут. Я использовал очиститель карбюратора ABRO, который быстро и эффективно удаляет отложившиеся продукты сгорания и грязь (рис. 7 и рис. 8).

Рис.7. Одна сторона ДУ после чистки очистителем карбюратора ABRO

Рис.8. Противоположная сторона ДУ после чистки

Чистку дроссельного узла мы завершили, откладываем его в сторонку, чтобы не мешался и идем дальше. Следующая цель — это чистка форсунок Chevrolet Lacetti.

Снимаем декоративную накладку двигателя. Отсоединяем от датчика колодку жгута проводов (Рис.9). Далее сжимаем фиксаторы и отсоединяем колодки жгута проводов от форсунок. Теперь мы получили возможность убрать в сторону большой жгут с проводами, который мешал нам, закрывая форсунки (Рис 10).

Аккуратно отводим его в сторону (к расширительному бачку Рис. 11).

Рис.9. Отсоединяем от датчика колодку жгута проводов

Рис.10. Отводим в сторону жгут с проводами

Головкой на 10 мм отворачиваем две гайки и два болта крепления кронштейна впускного трубопровода (Рис. 12). Снимаем кронштейн (Рис. 13). Сжимаем фиксатор и отсоединяем от топливной рампы трубопровод (Рис. 14, 15).

Головкой на 10 мм выворачиваем два болта крепления топливной рампы (Рис. 16). Аккуратно, слегка пошатывая вперед-назад, снимаем топливную рампу в сборе с форсунками (Рис. 17).

Рис.12. Снимаем кронштейн

Рис.13. Снимаем кронштейн

Рис.14. Отсоединяем трубопровод от топливной рампы

Рис.15. Отсоединяем трубопровод от топливной рампы

Рис.16. Выворачиваем два болта крепления топливной рампы

Рис.17. Снимаем топливную рампу в сборе с форсунками

Пассатижами или пальцами снимаем фиксатор П-образный с форсунки и извлекаем форсунку из топливной рампы. Теперь приступаем к операции промывки форсунок. Ничего сложного здесь нет. Нам потребуется все тот же баллончик очистителя для карбюраторов ABRO (либо любой другой аналогичный), и вот такое компактное и нехитрое устройство (Рис. 18, 19).

Рис.18. Устройство для промывки форсунок

Рис.19. Устройство для промывки форсунок

Часто в интернете встречаются (не совсем удобные на мой взгляд) устройства и конструкции для промывки форсунок, использующие автомобильный аккумулятор, длинные провода, всевозможные лампочки для нагрузки, требующие помощника (вторую пару рук) и т.п. Как видно на моем примере устройство для промывки форсунок получилось простое, универсальное и многоразовое. Что использовал:

Собрал все это на старом пластмассовом держателе термометра для пластиковых окон + под руку попался пластмассовый уголок (по-моему от экрана для ванны), в который аккурат “Крона” чудненько вставляется. Процесс промывки.

Устанавливаем форсунку в пластиковую оболочку 5 мл шприца. Входит достаточно плотно, поэтому закреплять ее больше чем-нибудь нет никакой необходимости. Единственно, лучше иметь пару таких шприцов под рукой, т.к. после промывки 3-ей форсунки шприц разнашивается и из-за давления форсунка может из него вылетать. Промывочную трубку красного цвета (которая идет вместе с баллоном ABRO) вставляем в узкую часть шприца, которую предварительно чуть расширяем с помощью шила, гвоздика и т.п. Место входа трубки в шприц заматываем изолентой. Подсоединяем ВАЗовский штекер к форсунке. Вставляем трубочку в баллон ABRO. Одной рукой жмем на кнопку распыления очистителя (нагнетаем под давлением промывочную жидкость в шприц), второй рукой удерживаем наш девайс и жмем несколько раз на кнопку переключателя (замыкаем/размыкаем цепь). При нажатии (отпускании) кнопки переключателя происходит открытие (закрытие) форсунки. На выходе визуально виден сам процесс распыления. До промывки, из форсунки были заметны струи. После, факел в виде “тумана”, что есть “гуд”.

После того, как закончили промывать все форсунки — выполняем установку деталей в обратной последовательности. Самое главное – нужно аккуратно установить обратно топливную рампу с чистыми форсунками, без перекоса и не повредив резиновые колечки (со стороны двигателя) Рис.20.

В конце сборки проверяем уровень антифриза и при необходимости доливаем охлаждающую жидкость. Накидываем минусовую клемму на аккумулятор и заводим машину. Даем поработать и смотрим обороты прогретого двигателя на холостом ходу. У меня они были примерно 700. Вот в принципе и все. По ощущениям от поездки в течении следующих нескольких дней могу сказать, что динамика машины изменилась в лучшую сторону.
