Как заменить главный цилиндр сцепления на Ниве
Вкратце же можно описать процедуру так:
- первым делом откачка жидкости;
- втором этапом будет снятие шланга и трубки с цилиндра сцепления;
- третий шаг — откручивание двух гаек крепления и установка нового главного цилиндра сцепления (можно поставить например TRW PND 121 или более дорогой FERODO FHC 5051);
- заключительным четвертым этапом процедуры будет прокачка гидропривод сцепления.
Прокачка сцепления на Ниве
Чтобы прокачать гидропривод сцепления Шевроле Нива нужны:
- ключ на «8»;
- шланг;
- прозрачная бутылка;
- тормозная жидкость.
Прокачка сцепления должна выполнятся с помощником и на яме или эстакаде.
Далее все почти так же как при прокачке тормозов, нужно:
- залить жидкость в бачок;
- на клапан рабочего цилиндра одеть кусок прозрачной трубки и опустить другой его конец в бутылку с небольшим кол-ом ТЖ;
- резко нажимать несколько раз подряд педаль сцепления и удерживать её пока другой человек открывает клапан прокачки для выпуска воздуха;
- процедура повторяется раз 6, пока не пойдет свежая тормозная жидкость и перестанут идти пузыри воздуха.
При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно.
Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепления (надо жидкость снова перегнать в рабочий цилиндр.
Явное подозрение на поврежденную резиновую прокладку. Позиция 10.
Меняем. Вместе с бачком. Старую жидкость из бачка убираем шприцом. Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.
- Плоскогубцы
- Резиновая груша
- Вороток под торцевую насадку 3/4
- Удлинитель для торцового воротка
- Насадка на вороток 13 мм
- Гаечный ключ накидной разрезной 10 мм
Детали и расходники:
- Тормозная жидкость
- Главный цилиндр гидропривода сцепления
Примечание: главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).
Наличие в автомобилях сцепления не является случайным, а его же отсутствие приводит к невозможности совершения поездки на транспортном средстве. Для большинства водителей-новичков сцепление – это крайняя левая педаль в салоне автомобиля. Но мало кто знает его конструкцию, и поэтому в данной статье уделим внимание одному из основных элементов сцепления – рабочему цилиндру на Шевроле Нива. Что собой представляет данное изделие, зачем необходимо, где установлено и как осуществляется его ремонт и замена сменных деталей? Обо всем можно узнать из этого материала.
Назначение и конструктивные особенности
В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.
Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков.
Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:
- стопорное кольцо;
- поршень;
- колпачок;
- штуцер;
- тарелка;
- пружина и шайба;
- кольца уплотнения и пыльник.
Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

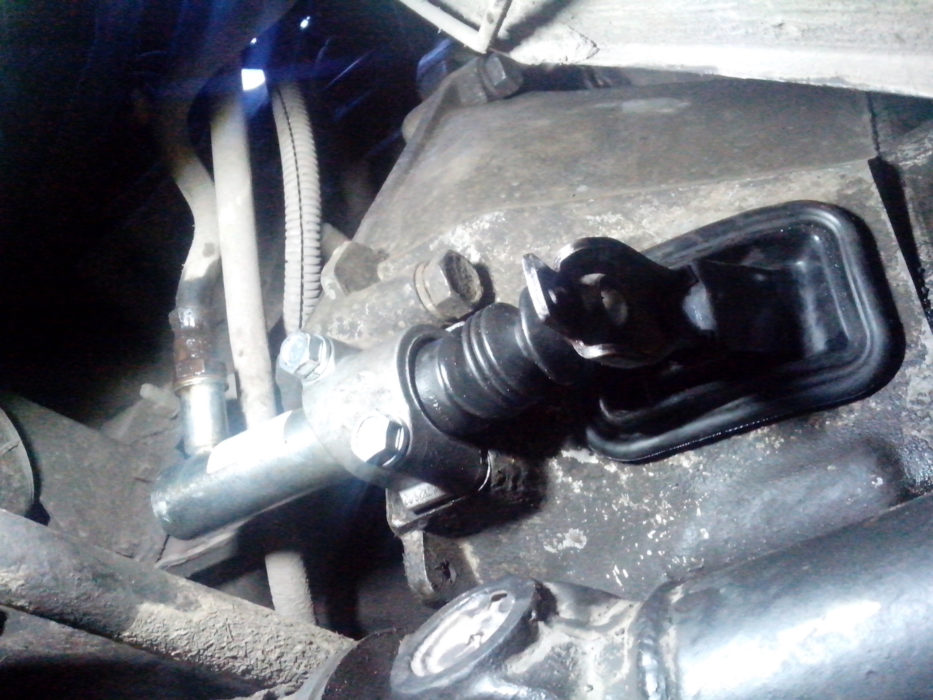

На фото ниже представлен рабочий цилиндр Нива Шевроле.
Как осуществляется функционирование устройства?
Чтобы подробнее разобраться в вопросе назначения, рассмотрим, как осуществляется рабочий процесс изделия. Итак, при нажатии на основной рычаг управления (т.е. педаль сцепления), происходит перемещение толкателя, который воздействует на поршень и он перемещается вперед. Когда движется поршень под действием механической силы, начинает повышаться давление в корпусе.
Это процесс, происходящий в главном цилиндре сцепления. После увеличения давления, жидкость начинает выдавливаться через нагнетательный канал и поступает уже в рабочий цилиндр. В нем имеется поршень с вилкой, которые под воздействием давления отжимают выжимной подшипник, тем самым происходит разъединение двигателя и коробки передач. В этот момент включается соответствующая передача, а после чего водитель отпускает педаль сцепления. После отпускания педали наблюдается возвращение в исходное положение: происходит зацепление двигателя с трансмиссией, что обусловлено действием толкающей пружины в цилиндре.
В этом и заключается суть функционирования рабочего цилиндра внедорожника Шевроле Нива. Не обойтись при этом и без поломок и неисправностей, которые присуще любому механизму. Так, периодически необходимо осуществлять ремонт цилиндра, так как его функционирование основано на трении, а, значит, и изнашивании.
Где найти в автомобиле рабочий цилиндр сцепления? На внедорожнике Нива Шевроле – это изделие находится на картере сцепления, как практически и на всех автомобилях. Для этого необходимо открыть капот и бросить взор на область подкапотного пространства с водительской стороны.
Диагностирование неисправности
Первоначально важно убедиться в том, что именно данный элемент является неисправным, и требуется его замена или ремонт. Для этого имеются способы выявления неисправности, которые позволят автовладельцу не прибегать к помощи автомастеров. Итак, если замечаются такие недостатки:
Требующий ремонта цилиндр сцепления:
- неполный выжим сцепления;
- хруст при переключении скоростей;
- имеются наглядные повреждения корпуса цилиндра;
- заметны выделения масла соединительных трубок изделия;
- снижение уровня тормозной жидкости;
- полное отсутствие сцепления.
В таком случае стоит уделить особое внимание рабочему цилиндру и оперативно произвести ремонт, чтобы избежать дальнейших неприятностей.
Замена и ремонт
Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Нива Шевроле и установить новый ремкомплект.
Для проведения работ потребуется наличие рожковых ключей на «13» и «17». Приступаем к работе:
- Находим шланг рабочего цилиндра и ослабляем его наконечник, но, ни в коем случае не откручиваем до конца.
- Цилиндр к картеру крепится с помощью двух болтов, которые необходимо выкрутить. Извлекается кронштейн.
- Извлекается толкатель из вилки, а затем осуществляется снятие защитного колпачка с толкателем.
- Одной рукой необходимо фиксировать наконечник шланга, а второй вращать рабочий цилиндр до момента их разъединения.
- После разъединения необходимо слить жидкость в емкость.
На этом этапе снятие закончено, далее, необходимо заменить извлеченный элемент на новый и установить все в порядке обратном снятию. После установки потребуется прокачка системы (выгнать воздух из системы).
Новый рабочий цилиндр для Шевроле Нива обойдется в 300-600 рублей, поэтому не стоит огорчаться, если изделие уже не подлежит ремонту.
Замена изделия осуществляется в редких случаях, поэтому при обнаружении неисправности рабочего цилиндра можно осуществить его ремонт. Для процедуры ремонта потребуется: приобрести новый ремкомплект для Шевроле Нива; стандартный набор инструментов; тиски.
После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям:
- Извлеченный цилиндр зажимается в тиски и осуществляется его разборка. Извлекается резиновый пыльник вместе с толкателем.
- Сняв стопорное кольцо, извлекается поршень.
- С поршня осуществляется снятие пружины с уплотнительной прокладкой. Прокладку обязательно нужно заменить на новую.
- Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха.
- Если пружина имеет деформированный вид, то ее стоит заменить.
- Обязательно необходимо заменить пыльник и кольцо уплотнения.
- Перед сборкой изделия необходимо все имеющиеся детали промыть только тормозной жидкостью.
Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться в отсутствии сторонних предметов, которые возможно были не установлены.
После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Шевроле Нива.
Устройство, неисправности и подробная инструкция по замене главного цилиндра сцепления Нивы Шевроле
Главный цилиндр сцепления Нивы Шевроле – одна из ключевых деталей, управляющих трансмиссией. Он служит для передачи усилия с педали через гидромагистраль, приводящую в действие рабочий цилиндр.
Постепенно его уплотнительные манжеты, появляются дефекты на внутренней поверхности. Поэтому деталь изредка нуждается в ремонте или замене.
Устройство и принцип работы
Узел состоит из стального цилиндрического корпуса, пружины, стопорного кольца и поршня с уплотнениями. Работает ГЦС так:
- При нажатии на педаль сцепления шток смещает поршень, который перекрывает входное отверстие, идущее от расширительного бачка.
- Создается давление, которое передается через магистраль гидропривода в рабочий цилиндр.
- Когда педаль отпускают, пружина давит на поршень ГЦС и он возвращается в исходное положение.
- Давление в приводе сцепления падает.
На Ниве Шевроле установлен главный цилиндр сцепления с артикулом 21010-1602610-00 , который используется в других моделях АвтоВАЗа. Устройство продается по цене от 650 рублей.
Причины и признаки неисправностей ГЦС
Проблемы с главным цилиндром сцепления проявляются в виде утечки жидкости из расширительного бачка. Определить это можно по падению уровня в расширительном бачке. Иногда потеки тормозной жидкости видны на самом цилиндре. Но она может утекать в салон под коврик.
При неисправном ГЦС возможно тугое нажатие или провалы педали сцепления, залипание ее в нижнем положении.
Неполадки в работе цилиндра имеют несколько причин:
- Износ уплотнений поршня.
- Повреждения или ржавчина на внутренней стенке цилиндра.
- Поломка или проседания возвратной пружины.
При неисправности ГЦС его необходимо заменить или отремонтировать, установив новые уплотнительные резинки из ремкомплекта.
Пошаговая инструкция
Для работы понадобятся: пассатижи, рожковый и торцовый ключи на 13, резиновая груша и емкость для сбора тормозной жидкости.
Перед тем как заменить ГЦС Нивы Шевроле, необходимо:
- Из бачка сцепления при помощи резиновой груши отобрать тормозную жидкость.
- Пассатижами ослабить хомут.
Отсоединить шланг от штуцера главного цилиндра сцепления.
Далее можно приступать к замене:
Головкой открутить пару гаек, крепящих ГЦС к панели кузова.
Новый или восстановленный главный цилиндр сцепления устанавливается в порядке, обратном демонтажу.
Важно: после замены ГЦС необходимо прокачать гидромагистраль, чтобы удалить из нее воздух.
Видео-инструкция
Посмотрите подробное видео по замене ГЦС:
Всё о рабочем цилиндре сцепления и почему не стоит на Шеви Ниве использовать деталь от классики?
Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция
Все о расширительном бачке Нивы Шевроле: назначение, неисправности, аналоги и инструкция по замене
Ремонт главного цилиндра сцепления нива шевроле
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Замена главного цилиндра сцепления как на автомобиле ВАЗ Нива, так и Шевроле Нива происходит одинаково просто. Вам потребуется два ключа на «13» (один разрезной, другой обычный) и пассатижи, а еще новая тормозная жидкость и шприц чтобы откачать старую из расширительного бачка. Полную наглядную инструкцию как поменять главный цилиндр сцепления и прокачать гидропривод Chevrolet Niva смотрите на видео.
Как заменить главный цилиндр сцепления на Ниве
Вкратце же можно описать процедуру так:
- первым делом откачка жидкости;
- втором этапом будет снятие шланга и трубки с цилиндра сцепления;
- третий шаг — откручивание двух гаек крепления и установка нового главного цилиндра сцепления (можно поставить например TRW PND 121 или более дорогой FERODO FHC 5051);
- заключительным четвертым этапом процедуры будет прокачка гидропривод сцепления.
Прокачка сцепления на Ниве
Чтобы прокачать гидропривод сцепления Шевроле Нива нужны:
- ключ на «8»;
- шланг;
- прозрачная бутылка;
- тормозная жидкость.
Прокачка сцепления должна выполнятся с помощником и на яме или эстакаде.
Далее все почти так же как при прокачке тормозов, нужно:
- залить жидкость в бачок;
- на клапан рабочего цилиндра одеть кусок прозрачной трубки и опустить другой его конец в бутылку с небольшим кол-ом ТЖ;
- резко нажимать несколько раз подряд педаль сцепления и удерживать её пока другой человек открывает клапан прокачки для выпуска воздуха;
- процедура повторяется раз 6, пока не пойдет свежая тормозная жидкость и пеерстанут идти пузыри воздуха.
При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно.
Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепения (надо жидкость снова перегнать в рабочий цилиндр.
Явное подозрение на поврежденную резиновую прокладку. Позиция 10.
Меняем. Вместе с бачком.
Старую жидкость из бачка убираем шпритцом.
Отсоединяем бачок. И откручивает две гайки крепления цилиндра.
Вот такой вот старый цилиндр:
Сразу присоединяем шланг от бочка к новому цилиндру на пружинный хомут.
Для «герметичного» соединения (чтоб быль не попадала) используем герметик.
И прикручиваем все на место.
Остается только прокачать тормозну жидкость. Опять самотеком, как и при замере РЦС.
2101-1602610 Главный цилиндр сцепления — 600 рублей
2123-1602692-10 Трубка гидравлического привода сцепления — 160 рублей (осталась в запас)
Разобрал старый главный цилиндр сцепления и убедился что резинка имела повреждения:
Бачок сцепления в сборе со шлангом — 300 рублей
Тормозная жидкост — 200 рублей
пружинный хомут — Xoмyт пpyжинный 12,5×8,4
гайка м8 с буртом — 2 шт
шайба пружинная м8 — 2 шт
Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.
- Плоскогубцы
- Резиновая груша
- Вороток под торцевую насадку 3/4
- Удлинитель для торцового воротка
- Насадка на вороток 13 мм
- Гаечный ключ накидной разрезной 10 мм
Детали и расходники:
- Тормозная жидкость
- Главный цилиндр гидропривода сцепления
Главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).
Детали главного цилиндра:
1 – цилиндр;
2 – колпачок защитный;
3 – кольцо стопорное;
4 – поршень толкателя;
5 – уплотнительное кольцо;
6 – поршень главного цилиндра;
7 – уплотнительное кольцо;
8 – пружина возвратная;
9 – уплотнительная прокладка;
10 – штуцер;
11 – стопорная шайба;
12 – прокладка.
1. Откачайте резиновой грушей жидкость из бачка.
2. Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра.
3. Отведите шланг в сторону.
4. Ключом «на 10» охватывающим пять граней, выверните гайку крепления трубопровода из главного цилиндра.
5. Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону.
6. Отверните две гайки крепления цилиндра.
7. Снимите главный цилиндр сцепления с автомобиля.
8. Устанавливаем главный цилиндр в обратной последовательности. При установке контролируем, чтобы толкатель педали сцепления попал в выемку поршня цилиндра.
9. Прокачайте гидропривод сцепления, как описано .
Устройство, неисправности и подробная инструкция по замене главного цилиндра сцепления Нивы Шевроле
Главный цилиндр сцепления Нивы Шевроле – одна из ключевых деталей, управляющих трансмиссией. Он служит для передачи усилия с педали через гидромагистраль, приводящую в действие рабочий цилиндр.
Постепенно его уплотнительные манжеты, появляются дефекты на внутренней поверхности. Поэтому деталь изредка нуждается в ремонте или замене.
Устройство и принцип работы
Узел состоит из стального цилиндрического корпуса, пружины, стопорного кольца и поршня с уплотнениями. Работает ГЦС так:
- При нажатии на педаль сцепления шток смещает поршень, который перекрывает входное отверстие, идущее от расширительного бачка.
- Создается давление, которое передается через магистраль гидропривода в рабочий цилиндр.
- Когда педаль отпускают, пружина давит на поршень ГЦС и он возвращается в исходное положение.
- Давление в приводе сцепления падает.
На Ниве Шевроле установлен главный цилиндр сцепления с артикулом 21010-1602610-00 , который используется в других моделях АвтоВАЗа. Устройство продается по цене от 650 рублей.
Причины и признаки неисправностей ГЦС
Проблемы с главным цилиндром сцепления проявляются в виде утечки жидкости из расширительного бачка. Определить это можно по падению уровня в расширительном бачке. Иногда потеки тормозной жидкости видны на самом цилиндре. Но она может утекать в салон под коврик.
При неисправном ГЦС возможно тугое нажатие или провалы педали сцепления, залипание ее в нижнем положении.
Неполадки в работе цилиндра имеют несколько причин:
- Износ уплотнений поршня.
- Повреждения или ржавчина на внутренней стенке цилиндра.
- Поломка или проседания возвратной пружины.
При неисправности ГЦС его необходимо заменить или отремонтировать, установив новые уплотнительные резинки из ремкомплекта.
Замена: пошаговая инструкция
Для работы понадобятся: пассатижи, рожковый и торцовый ключи на 13, резиновая груша и емкость для сбора тормозной жидкости.
Перед тем как заменить ГЦС Нивы Шевроле, необходимо:
Далее можно приступать к замене:
Новый или восстановленный главный цилиндр сцепления устанавливается в порядке, обратном демонтажу.
Важно: после замены ГЦС необходимо прокачать гидромагистраль, чтобы удалить из нее воздух.
Видео-инструкция
Посмотрите подробное видео по замене ГЦС:
Устройство, неисправности и подробная инструкция по замене главного цилиндра сцепления Нивы Шевроле
Главный цилиндр выключения сцепления Шеви Нива схема: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан.
Процесс замены.
Из инструмента необходимо иметь:
- Рожковый ключ на 13;
- Торцовый ключ на 13;
- Плоскогубцы.
Уровень сложности: средний Время выполнения: 35 — 50 мин Частота выполнения: при необходимости
- Перед тем как приступить к замене необходимо снять бачок сцепления.
- Рожковым ключом на 13 открутите гайку штуцера и вытащите его из посадочного места;
- Используя плоскогубцы ослабьте хомут, удерживающий шланг;
- Снимите шланг со штуцера;
- Используя торцовый ключ на 13 открутите две гайки, удерживающие цилиндр;
- Осталось только снять цилиндр со шпилек;
Установка нового главного цилиндра сцепления осуществляется в обратном порядке. Во время монтажа стоит обращать внимание на то, чтобы толкатель педали попал в выемку поршня цилиндра. Сборку лучше выполнять с чьей-нибудь помощью. После того, как все будет подключено необходимо выполнить прокачку сцепления.
Замена главного цилиндра сцепления Нивы Шевроле выполнена и автомобиль готов к дальнейшей эксплуатации.
А если вам интересно узнать общую информацию про сцепление Шевроле Нива, то вам тогда сюда.
Рекомендуем посмотреть:
Замена жидкости сцепления на ваз 2107
Причины неполного включения сцепления
Разборка и сборка главного цилиндра сцепления Нива
Ослабьте хомут и снимите бачок с корпуса главного цилиндра, затем снимите защитный чехол вместе с толкателем. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо и из корпуса цилиндра опорную втулку, поршень, манжету поршня, фиксатор, пружину, обойму клапана, пружину клапана и клапан. После разборки промойте детали свежей тормозной жидкостью DOT.
Проверьте техническое состояние деталей главного цилиндра сцепления Нива Шевроле. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня цилиндра сцепления, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок, если он поврежден, замените его новым.
Сборка главного цилиндра сцепления Нива Шевроле выполняется в последовательности, обратной разборки.
Назначение
Чтобы можно было правильно понять где расположен данный цилиндр нужно иметь представление из чего состоит гидравлической привод. Он состоит из следующих узлов:
- Емкость куда заливается тормозная жидкость
- ГСЦ располагается под бочком к которому подходят патрубки
- К нему подсоединены трубки которые крепятся к возвратной пружине
- Под всем механизмом расположена педаль
Процесс работы выглядит следующим образом, происходит нажатие на педаль, шток подает усилия в ГЦС, а он в свою очередь данное действия передает на РЦС через систему трубок, тем самым происходит включение и отключение сцепления.
Рабочий цилиндр сцепления на Шевроле Нива на всех моделях имеет практически одинаковую конструкцию, с одинаковым принципом работы. Он состоит из корпуса в котором располагаются такие детали как:
- Поршень
- Кольцо стопорное
- Колпачок
- Тарелка
- Штуцер
- Шайба с пружиной
- Пыльник с уплотнительным кольцом
Благодаря всем этим элементам происходит правильная работа всего устройства.
Со временем ГЦС выходит из строя, понять что устройство нуждается в замене можно по следующим признакам;
- Начинает течь тормозная жидкость
- Сцепление выключается не полностью
- Сцепление включается не полностью
Сцепление
Помимо цилиндра из строя может выйти и само сцепление благодаря которому происходит передача крутящего момента от мотора на КПП. В случае если оно выходит из строя это приводит к тому что происходит затруднение при переключение передач, что негативно сказывается как на работе силового агрегата, так и на самой коробке передач.
Предпосылки в том что его нужно менять могут быть следующие:
- Сцепление включается не полностью. Как правило основной причиной являются изношенные прокладки. В этом случае нужно полностью менять диск
- На накладках имеются масляные подтеки. Это свидетельствует о том что износились уплотнители, и деталь начинает греться.
Замена
Замена сцепления Нива Шевроле может производится произвести самостоятельно, но следует знать что для этого понадобится много времени. Первое что следует сделать это подготовить оправку которой происходит центровка ведомого диска и набор ключей, после этого проделаем следующие действия:
При помощи меток отмечаем как расположен маховик относительно кожуха двигателя
Все болты которые крепят диск к маховику откручиваем ключом на восемь
Снимаем выжимной и ведомый диск. Визуально осматриваем ведомый диск если на нем обнаружатся повреждения или трещины его лучше заменить на новый. Так же полностью менять диск придется в том случае если расстояние между заклепкой и верхней частью накладки меньше двух миллиметров .
Проверяем какую плотность имеют пружины демпфера. Если они ослабли диск нужно поменять
Смотрим в каком состояние находятся выжимные лепестки. Расположены они должны быть на одном уровне
Если все показатели в норме диск можно устанавливать на место, единственное что следует заменить это выжимной диск. Еще важной деталью в работе сцепления является выжимной подшипник который так же следует периодически менять. Если нажав на педаль будет слышен шум, то это говорит о том что его следует менять, сделать это можно следующем образом;
Главный цилиндр сцепления (пластик) на ВАЗ Нива
На 21214м- НИВА Урбан с 2021г. стали устанавливать гидропривод сцепления (ГЦС+РЦС) Valeo, шланг на быстросъемах. Он сделан из пластика, причем целиком, корпус, поршень, шток, всё пластик.
— 21214-1602006-20 блок педалей Lada 4х4 Нива Urban (в сборе) Е-Газ и сцепление Valeo. с 2021 г.в.
— 21214-1602610-00 главный цилиндр гидропривода сцепления (ГЦС);
— 21214-1602510-00 рабочий цилиндр сцепления (РЦС)
— 21214-1602692-00 трубка пластиковая, так же в каталоге есть второй номер 21214-1602602-10.
Сцепление и его гидропривод: 1 — вилка выключения сцепления; 2 — кронштейн; 3 — рабочий цилиндр гидропривода сцепления; 4 — штуцер для прокачки; 5 — центральная диафрагменная нажимная пружина; б — нажимной диск; 7 — маховик; 8 — пружина демпфера; 9 — ведомый диск; 10 — трубка; 11 — картер сцепления; 12 — главный цилиндр гидропривода сцепления; 13 — бачок гидропривода сцепления; 14 — педаль сцепления; 15 — первичный вал коробки передач; 16 — задний подшипник первичного вала; 17 — направляющая втулка; 18 — муфта подшипника выключения сцепления; 19 — подшипник выключения сцепления; 20 — шаровая опора вилки выключения сцепления; 21 — передний подшипник первичного вала; 22 — кожух; 23 – толкатель
Главное преимущество пластиковых деталей гидропривода сцепления (ГЦС+РЦС) Valeo на 21214м — НИВА Урбан – это то, что пластик не требует механической обработки и необходимая шероховатость зеркала цилиндра и поршня обеспечивается в отливке. Данная технология исключает производственные риски связанные с обработкой корпусов цилиндров, поршней и повышает ресурс гидропривода сцепления. Также новый гидропривод сцепления более легок в монтаже на производстве, так как исключены резьбовые соединения.
Блок педалей сцепления и тормоза Нива 21214 Урбан 21214-1602006-20 – это замена цилиндра главного привода выключения сцепления в сборе и толкателя поршня, производства ОАО «АВТОВАЗ», на цилиндр главного привода выключения сцепления в сборе .
Ранее была металлическая трубка и резиновый шланг на резьбовых соединениях, сейчас же это единая пластиковая трубка, которая монтируется на рабочий и главный цилиндр сцепления с помощью быстросъемного соединения.
При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра Lada 4х4 Urban VALEO (РЦС 21214-1602510-00), который через толкатель воздействует на вилку и муфту выключения сцепления.
В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
Отличие 21214-1602006-30, от 21214-1602006-20 заключается в замене в педали отечественного выключателя сигнала торможения на выключатель .
Очень хорошо повысилась информативность педалей, поэтому когда буксуешь в тяжелых условиях как бы сливаешься с автомобилем воедино и тебе это очень помогает откуда-то выбраться. Из тяжелых условий.
Другие артикулы товара и его аналогов в каталогах: 21214160261000.
Lada 4х4 Нива Urban (4х4 — 2131, 4х4 — 2131 Urban, 4х4 — 21214, 4х4 — 21214 Urban).
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить главный цилиндр сцепления ВАЗ 21214 на автомобиле семейства Нива 21214 Урбан.
С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.
Принцип работы устройства
Прежде всего необходимо понять, для каких целей предназначен рабочий цилиндр. При нажатии на педаль сцепления перемещается толкатель, который приводит в движение поршень, перемещая его вперед. Это приводит к тому, что в корпусе начинает повышаться давление в главном цилиндре сцепления. Жидкость под давлением вытесняется через нагнетательный канал в рабочий цилиндр, в котором встроены поршень с вилкой, приводящие в движение рабочий цилиндр. В этот момент связь между двигателем и коробкой разрывается, что позволяет произвести переключение передачи. После того, как водитель отпускает педаль сцепления, толкающая пружина возвращает систему в исходное положение, диски сцепления соединяются.
Несмотря на простоту функционирования рабочего цилиндра Шевроле Нива, как и всем механизмом ему присуще возникновение поломок и неисправностей, которые могут быть вызваны износом деталей из-за постоянного трения.
Снятие и установка главного цилиндра привода сцепления Нива Шевролет
Главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).
Вам потребуются: ключ «на 13» (торцовая головка с удлинителем), пассатижи, резиновая груша.
1. Откачайте резиновой грушей жидкость из бачка.
2. Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра.
3. Отведите шланг в сторону.
4. Выверните гайку крепления трубопровода из главного цилиндра.
Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону.
5. Отверните две гайки крепления цилиндра и.
6. . снимите его с автомобиля.
7. Установите цилиндр в порядке, обратном снятию.
Ремонт главного цилиндра сцепления
Снимаем с автомобиля главный цилиндр сцепления.
1. Поддев отверткой, снимаем с торца цилиндра защитный колпачок
2. Поддев шилом, извлекаем стопорную шайбу
3. Вынимаем штуцер с уплотнительной прокладкой.
4. Зажав цилиндр в тисках, ключом «на 22» отворачиваем пробку.
5. Съемником или поддев тонкой отверткой, снимаем стопорное кольцо
6. Извлекаем из корпуса цилиндра детали
Внимательно осматриваем детали.
Зеркало цилиндра и наружная поверхность поршней не должны иметь рисок и иных повреждений.
Внутренний диаметр исправного главного цилиндра должен быть 19,05 +0,025мм.
Если возвратная пружина деформировалась или заметно снизила упругость, ее следует заменить. Обязательно заменяем резиновые уплотнительные кольца.
Поврежденный защитный колпачок также заменяем. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнения.
Нельзя повторно использовать и стопорную шайбу штуцера.
Тщательно промыв детали тормозной жидкостью, собираем цилиндр в порядке, обратном разборке.
Снятие и установка рабочего цилиндра привода сцепления
Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.
Вам потребуются: ключи «на 13», «на 17».
1. Ослабьте наконечник шланга рабочего цилиндра.
2. Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления.
4. Выньте толкатель рабочего цилиндра из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем.
5. Удерживая наконечник шланга от проворачивания и вращая цилиндр, разъедините их.
6. Слейте жидкость из привода и цилиндра в заранее подготовленную емкость.
7. Установите новый рабочий цилиндр в порядке, обратном снятию.
Chevrolet Niva чем-старше-тем-лучше › Бортжурнал › Замена ГЦС 2123 (главный цилиндр сцепления)
При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно.
Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепения (надо жидкость снова перегнать в рабочий цилиндр.
Явное подозрение на поврежденную резиновую прокладку. Позиция 10.
Меняем. Вместе с бачком.
Старую жидкость из бачка убираем шпритцом.
Отсоединяем бачок. И откручивает две гайки крепления цилиндра.
Вот такой вот старый цилиндр:
Сразу присоединяем шланг от бочка к новому цилиндру на пружинный хомут.
Для «герметичного» соединения (чтоб быль не попадала) используем герметик.
И прикручиваем все на место.
Остается только прокачать тормозну жидкость. Опять самотеком, как и при замере РЦС.
2101-1602610 Главный цилиндр сцепления — 600 рублей
2123-1602692-10 Трубка гидравлического привода сцепления — 160 рублей (осталась в запас)
Разобрал старый главный цилиндр сцепления и убедился что резинка имела повреждения:
Бачок сцепления в сборе со шлангом — 300 рублей
Тормозная жидкост — 200 рублей
пружинный хомут — Xoмyт пpyжинный 12,5×8,4
гайка м8 с буртом — 2 шт
шайба пружинная м8 — 2 шт
Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.
Регулировка сцепления Шевроле Нива
В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:
- увеличенный люфт педали. Если при нажатии педаль превышает свой ход по нормативу – это значит, что сцепление выключается не полностью. При этом диск не полностью соприкасается с маховиком. Несвоевременный ремонт может привести к сильному износу.
- Слишком малый ход педали. Такой дефект может привести к пробуксовке прокладки. При этом мощность двигателя очень сильно падает.
- Появление рывков при трогании. Так же возможно возникновение ударов в трансмиссии.
Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.
Порядок проведения регулировки
- Регулировка сцепления Шевроле Нива производиться при выключенном двигателе. Так же лучше отключить аккумулятор, чтобы не произвести случайный запуск двигателя при вращении вала.
- Коробка переключения передач переводиться в нейтральное положение. Главный цилиндр устанавливается с зазором в полмиллиметра от толкателя. Это расстояние достаточно для выключения диска сцепления. В дальнейшем осуществляется регулировка хода педали.
- Ход педали не должен превышать 3 миллиметра. Регулировку необходимо проводить изменяя положение контргайки и болта. Затянув их можно отрегулировать величину хода.
- Толкатель должен свободно перемещаться не более 4-5 миллиметров. Чтобы отрегулировать его, необходимо отрегулировать гайку ограничителя.
- Так же, чтобы отрегулировать толкатель можно изменить положение контргайки.
Общий свободный ход педали должен быть в пределах 25-35 миллиметров. Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.
Отличие регулировки на Ниве Шевроле.
Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.
Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.
Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.
Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.
При установке ступица должна быть направлена к корзине. При этом важно совместить отверстие ступицы и главный штифт.
Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.
Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.
Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.
Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.
Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.
Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.
С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.
Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).
Замена главного цилиндра
Новый главный цилиндр сцепления под капотом.
- Откачивание из бачка тормозной жидкости резиновой грушей
- Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.
- Установка нового выполняется с соблюдением этапов в обратной последовательности.
Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.
Видео о проблемах со сцеплением на Шевроле Нива
Снятие и установка главного и рабочего цилиндров привода выключения сцепления Шевроле-Нива
Снятие и установка главного и рабочего цилиндров привода выключения сцепления автомобиля Шевроле-Нива
В первую очередь слейте рабочую жидкость. Для этого один конец шланга наденьте на штуцер выпуска воздуха 8 (см. рис. 3-3) рабочего цилиндра, а другой опустите в чистый сосуд; отверните штуцер 8 на 1/2–3/4 оборота и нажимайте на педаль до тех пор, пока жидкость не будет удалена из гидросистемы, затем отсоедините трубки 1 (см. рис. 3-2), соединяющие главный и рабочий цилиндры.
Для снятия главного цилиндра отверните две гайки 3, предварительно сняв с конца толкателя 10 шплинт 9.
Рабочий цилиндр прикреплен при помощи кронштейна 6 (см. рис. 3-3), поэтому сначала для его снятия необходимо отвернуть два болта 5 крепления кронштейна.
Для установки главного и рабочего цилиндров вышеописанные операции выполните в обратном порядке, при этом:
·поверхность соединения главного цилиндра 2 (см. рис. 3-2) с кронштейном педалей 4 необходимо загерметизировать мастикой 51-Г-7;
·на контактную поверхность толкателя рабочего цилиндра с вилкой нанести смазку ДТ-1.
После заправки рабочей жидкостью гидропривод прокачайте.
Разборка, контроль, ремонт и сборка главного и рабочего цилиндра
Главный цилиндр. Снимите бачок 1 (рис. 3-8) с корпуса главного цилиндра 4. Для этого необходимо разомкнуть хомутик 2. Затем, снимите защитный чехол 5 вместе с толкателем и стопорное кольцо 7. Это позволит вынуть из корпуса цилиндра опорную втулку 8, поршень 9, манжету поршня 10, фиксатор 11, пружину 12, обойму клапана 13, пружину клапана 14 и клапан 15.
Рис. 3-8. Детали главного цилиндра:
4 – корпус; 5 – чехол защитный;
Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Проверьте состояние пружины поршня и замените ее, если она потеряла упругость.
Замените манжету поршня и все уплотнительные элементы. Проверьте защитный чехол на заднем конце цилиндра и, если чехол поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнители.
После проверки всех деталей соберите главный цилиндр в порядке, обратном разборке, при этом:
·нанесите тонким слоем смазку Дитор на поверхности поршня, контактирующие с цилиндром, опорной втулкой и толкателем;
·все остальные детали цилиндра смазывайте тормозной жидкостью.
Рабочий цилиндр. Снимите защитный резиновый чехол 6 (рис. 3-9) вместе с толкателем 5, затем снимите стопорное кольцо 7. Это позволит вынуть поршень 8, манжету поршня 9, чашку пружины 10 и пружину 11.
После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.
После проверки, приступите к сборке (порядок обратный разборке), при этом:
·нанесите тонким слоем смазку ДТ-1 на поверхности поршня, контактирующие с цилиндром и толкателем;
·все остальные детали цилиндра смазывайте тормозной жидкостью.
Рис. 3-9. Детали цилиндра привода выключения сцепления (рабочего цилиндра):
Система сцепления Нива Шевроле
Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.
Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.
Проверка технического состояния сцепления Нива Шевроле
Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.
Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.
Прокачка сцепления Нива Шевроле
Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.
Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.
Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой
Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».
Снятие и установка бачка гидропривода сцепления Нива Шевроле
Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.
Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости
Выньте бачок из кронштейна и слейте из него жидкость
Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.
Снятие и установка главного цилиндра сцепления Нива Шевроле
Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка
Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра отведя его в сторону
Выверните гайку крепления трубопровода из главного цилиндра. Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону
Отверните две гайки крепления главного цилиндра сцепления и снимите его с автомобиля. Установка главного цилиндра сцепления Нива Шевроле производится в порядке обратном снятию. После установки цилиндра, залейте жидкость и прокачайте систему сцепления.
Снятие и установка рабочего цилиндра сцепления Нива Шевроле
Рабочий цилиндр сцепления Шевроле Нива снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости. Для демонтажа потребуется ключ на 13 и на 17.
Ослабьте наконечник шланга рабочего цилиндра
Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления и снимите кронштейн
Выньте толкатель рабочего цилиндра сцепления Нива Шевроле из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем
Удерживая наконечник шланга от проворачивания и вращая цилиндр, разъедините их. Слейте тормозную жидкость из привода и цилиндра сцепления Шеви Нива в заранее подготовленную емкость. Установка нового рабочего цилиндара сцепления Нива Шевроле выполняется в порядке, обратном снятию. После установки залейте тормозную жидкость и прокачайте систему сцепления согласно выше представленной инструкции.
Замена шланга сцепления Нива Шевроле
Для замены шланга привода сцепления на Шеви Нива потребуется ключ на 14, на 17 и на 19.
Удерживая ключом 1 от проворачивания штуцер шланга, ключом 2 отверните гайку трубопровода и отсоедините его
Снимите скобу крепления штуцера к кронштейну кузова и слейте тормозную жидкость из привода в заранее подготовленную емкость
Выверните наконечник шланга из рабочего цилиндра сцепления. Установка шланга сцепления Нива Шевроле выполняется в последовательности обратной снятию. После замены залейте жидкость и прокачайте систему сцепления.
Снятие и установка сцепления Нива Шевроле
Основные неисправности, для устранения которых необходима замена сцепления на Нива Шевроле: повышенный (по сравнению с привычным) шум при включении сцепления; рывки при работе сцепления; неполное включение сцепления (сцепление «буксует»); неполное выключение сцепления (сцепление «ведет»).
Для заменя сцепления в сборе или узлов сцепления потребуется ключ на 8, две отвертки и оправка для центрирования ведомого диска. Установите автомобиль на смотровую канаву или подъемник и снимите коробку передач.
Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, кернением) взаимное расположение кожуха диска и маховика, чтобы установить корзину сцепления в прежнее положение (для сохранения балансировки). Выверните шесть болтов крепления корзины сцепления к маховику, удерживая монтажной лопаткой маховик от проворачивания
Снимите корзину сцепления Нива Шевроле и диск сцепления, придерживая при этом ведомый диск
Осмотрите диск сцепления Шеви Нива. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, а поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то диск сцепления (или фрикционные накладки) необходимо заменить
Проверьте надежность фиксации демпферных пружин в гнездах ступицы диска сцепления. Если пружины сломаны, замените диск. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, диск сцепления Шеви Нива замените
Внешним осмотром оцените состояние диафрагменной пружины корзины сцепления. Трещины на диафрагменной пружине не допускаются. Места контакта лепестков пружины с выжимным подшипником сцепления должны находиться в одной плоскости и не иметь явных следов износа
Установка комплекта сцепления на Ниву Шевроле производится в порядке, обратном снятию.
Замена выжимного подшипника Нива Шевроле
Признаком необходимости замены подшипника выключения сцепления Шеви Нива является повышенный шум в момент нажатия на педаль сцепления. Снимите коробку передач, если она не была снята для ремонта сцепления.
Выведите подшипник из зацепления с вилкой
Отведите вилку сцепления и снимите выжимной подшипник. Установите новый подшипник Шевроле Нива в порядке, обратном снятию. Смажьте шлицы первичного вала тонким слоем смазки ЛСЦ-15 или Литол-24, затем установите коробку передач и снятые узлы в порядке, обратном снятию.
