Приводной ремень шевроле круз замена

Хотя модель Cruze от Chevrolet нельзя назвать самым успешным проектом в истории компании, количество этих автомобилей на российских дорогах внушительное.

На вторичном рынке авто пользуется заслуженным спросом. Недорогой автомобиль, достаточно надёжный, неприхотливый в плане обслуживания. Но это техника. А потому ей свойственно выходить из строя.

Владельцы Chevrolet Cruze сталкивались на своём опыте с разными проблемами и поломками. В некоторых случаях ситуация была связана с генератором, а также его приводным ремнём.

Решить вопрос можно своими силами. Процедура замены приводного ремня генератора, как и замена самого генерирующего устройства, не самая сложная. А вот разобрать и отремонтировать генератор — это ремонт более высокого уровня. Без определённых навыков и знаний браться за такую работу не стоит. Если же уверены в собственных силах, то приступайте.

Что указывает на неисправный ремень

Для многих автомобилистов, включая владельцев Chevrolet Cruze, такой признак как свист ремня генератора является единственным поводом обратить внимание на текущее состояние этого элемента.

На деле свист может исходить не только от генераторного ремня. Поэтому ориентироваться исключительно на этот признак не стоит.

Свист или гул является звуковым сигналом к тому, что под капотом явно происходит что-то не то, не соответствующее нормальному режиму работы автомобиля Chevrolet Cruze.

Услышав свист, поднимите капот и проверьте текущее состояние приводного ремня генератора. Обычно он выдаёт своё печальное состояние следующими признаками:

Обрыв ремня, особенно в дороге, когда поблизости нет автосервисов, приведёт к крайне неприятным последствиям. А потому состояние ремня, как и самого генератора, необходимо проверять перед запланированными поездками.

В профилактических целях оценку состояния компонентов рекомендуется проводить раз в 2-3 недели, а также перед поездками на большие расстояния.

Заметив хотя бы один из признаков растянутого, либо изношенного ремня, это весомый повод проверить его более тщательно, попробовать натянуть, либо заменить.

Как подтянуть ремень

Чтобы натянуть ремень генерирующего устройства на Chevrolet Cruze, никакие специальные навыки и опыт не потребуются. Процедуру относят к числу простых. С ней справится даже новичок в вопросах обслуживания машин.

Вообще натяжка — это стандартная процедура, которая проводится как профилактическое мероприятие. По мере эксплуатации даже приводной ремень, находящийся в хорошем состоянии в плане износа, может немного терять натяжение. А потому задача водителя заключается в том, чтобы его слегка подтянуть.

Важно понимать, что натяжка — это временная мера, которая проводится ограниченное количество раз. Обычно 1-3 натяжки, и ремень окончательно растягивается, что предусматривает обязательную замену детали.

Иными словами, когда ремень провисает, но при этом на поверхности отсутствуют явные следы износа, его нужно подтянуть. А когда на первый план выйдут следы износа, тогда уже проводится замена.

Подтяжку рекомендуется сделать при выявлении признаков растяжения старого ремня, а также после установки новой детали.

Для этого нужно выполнить следующие операции:

На этом подтяжка завершена.

Если же процедура не дала никакого результата, либо вскоре опять появились свисты и прочие признаки износа генераторного ремня, остаётся лишь заменить деталь.

Процедура по замене ремня генератора

Проверьте, как в настоящий момент стоит изношенный ремень генератора на Chevrolet Cruze, запомните расположение. В аналогичном положении устанавливается новый приводной ремень.

Объективно говоря, чтобы поменять ремень генератора на таком автомобиле как Chevrolet Cruze, вам не обязательно нужна его схема или понимание внутреннего устройства. Хотя предварительное изучение теории никогда не помешает.

Поскольку схема расположения генератора на седанах Chevrolet Cruze понятная, и ремень установлен во многом по классическому принципу для современных машин, то особых сложностей с его заменой возникнуть не должно.

Основным рабочим инструментом для замены ремня генератора будет ключ на 14.

Чтобы облегчить себе процесс доступа к самому ремню вспомогательных агрегатов, можно снять воздушный фильтр. Хотя эта процедура не относится к числу обязательных.

Процедура выглядит так:

На этом процедура завершена. Обязательно проверьте результат. Если всё работает хорошо, можно отправляться в путь.

Как видите, самостоятельная установка приводного ремня электрического генератора на автомобиле Chevrolet Cruze проводится быстро, без использования многочисленных инструментов.

Но всё равно к работе следует подойти максимально ответственно, чтобы не допустить никаких ошибок, а также не спровоцировать ещё более серьёзные неисправности.

Замена ролика

Важно добавить, что рассмотренный элемент меняют параллельно с заменой натяжителя ремня генератора на Chevrolet Cruze. Меняя ремень вспомогательных агрегатов, также придётся заменить и натяжной ролик.

Тут ничего сложного. Для начала потребуется снять сам ремень генератора. Для этого вооружитесь предыдущей инструкцией.

Если вдруг ролик меняется без замены ремня, то всё равно ремень демонтируется. При этом важно перед работой пометить с помощью маркера или иного инструмента направление вращения снимаемого ремня. По этой метке его потребуется установить обратно.

А чтобы поменять натяжной ролик, его просто потребуется открутить, используя головку Е-14. Ролик-натяжитель затем извлекается со своего посадочного места. Затем установите новую деталь. Желательно оригинальную. Закрепите ремень, подтяните и проверьте всю систему на предмет работоспособности, запустив двигатель.

Возможные неисправности генератора

Иногда приходится заниматься снятием генератора на Chevrolet Cruze, либо же проводить процедуры по замене щёток на том же генераторе от Chevrolet Cruze.

Генератор — это устройство, которое обеспечивает подзарядку аккумуляторной батареи для последующих пусков двигателя, а также питает всю автомобильную электросистему, когда мотор запущен.

У него могут происходить разные неисправности и неполадки. Некоторые можно устранить. В других ситуациях помогает только замена генератора на новую деталь, подходящую под Chevrolet Cruze.

Прежде чем взяться за замену подшипников генератора на Chevrolet Cruze, либо пытаться решить другие проблемы, разберёмся с основными и наиболее часто встречающимися неисправностями.

Есть несколько симптомов, на которые стоит обратить внимание:

Разобравшись с причинами и источниками проблем, можно провести мероприятия по ремонту и восстановлению.

Как заменить генератор

Проще всего снять и заменить генератор, который не работает должным образом на автомобиле Chevrolet Cruze.

Хотя стоит признать, что новое генерирующее устройство для Chevrolet Cruze не самое дешёвое, из-за чего многие владельцы всё же сначала пытаются отремонтировать его своими силами. Отдавать генератор в ремонт почти бессмысленно. Услуга дорогая и равна более чем половине стоимости нового хорошего устройства.

Не зная распиновку генератора на Chevrolet Cruze, а также не понимая его устройство и принцип работы, настоятельно не рекомендуется разбирать деталь и пытаться её отремонтировать своими силами.

Если же вы хотите просто заменить старый генератор на новый и исправный, сделайте это в следующей последовательности:

На этом замена генератора завершена, и теперь Chevrolet Cruze только ждёт установки нового устройства.

Самостоятельный ремонт

Если вам знакомы схема включения, устройство, внутренние компоненты генератора и вы в полной мере отвечаете за все последствия самостоятельного ремонта Chevrolet Cruze, то тогда можно взяться за восстановление работоспособности проблемного узла.

Чтобы разобрать деталь, а также попытаться отремонтировать генератор, заменив те или иные компоненты, заранее подготовьте набор инструментов. Он должен состоять из:

Плюс вооружитесь заранее ремонтным комплектом, чтобы заменить те или иные повреждённые и вышедшие из строя компоненты.

Саму процедуру можно описать в такой последовательности:

Сборка генератора осуществляется в обратной последовательности.

Учитывая тот факт, что ремонт генератора — это довольно сложное мероприятие, то некоторые владельцы Chevrolet Cruze отказываются от этой затеи, обращаясь к специалистам, либо же просто покупают новый генератор.

Приходилось ли сталкиваться с ремонтом генератора или заменой ремня на Chevrolet Cruze? Какие впечатления от самого автомобиля? Были ли сложности при обслуживании генераторного узла? Что покупали для замены — оригинал или аналоги?

Генератор, компрессор кондиционера, водяной насос двигателя приводятся поликлиновым ремнем. Постоянное усилие натяжения ремня обеспечивается автоматическим натяжным устройством.

Натяжение ремня привода вспомогательных агрегатов (рис. 5.29) проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 И (10 кгс) прогиб ремня должен составлять 4-6 мм. Если ремень натянут слабо, необходимо заменить автоматическое натяжное устройство. Поликлиновой ремень следует заменять при обнаружении на нем надрывов, трещин и потертостей. Насос гидроусилителя рулевого управления приводится от шкива водяного насоса.

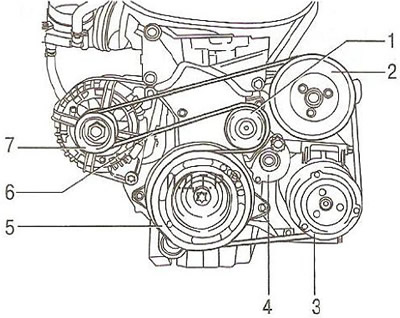

Рис. 5.29. Ремень привода вспомогательных агрегатов:
1 – промежуточный ролик; 2 – шкив водяного насоса; 3 – приводной шкив компрессора системы кондиционирования воздуха; 4 – автоматическое натяжное устройство; 5 – шкив коленчатого вала; 6 – поликлиновый ремень привода вспомогательных агрегатов; 7 – шкив генератора

1. Откройте капот.

2. Снимите воздушный фильтр для облегчения доступа (см. «Снятие и установка корпуса воздушного фильтра и глушителя шума впуска»).

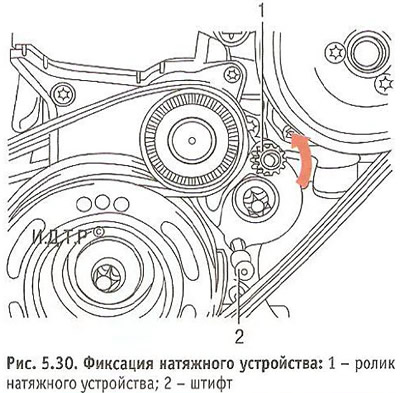

3. С помощью специального ключа поверните ролик 1 (рис. 5.30) натяжного устройства по направлению стрелки и зафиксируйте его штифтом 2.

4. Снимите ремень привода насоса гидроусилителя рулевого управления.

5. Снимите ремень привода вспомогательных агрегатов.

6. Установите ремень привода гидроусилителя рулевого управления и ремень привода вспомогательных агрегатов в порядке, обратном снятию.

Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 4 года эксплуатации (в зависимости от того, что наступит раньше), Кроме того, заменяйте ремень привода газораспределительного механизма, если при осмотре вы обнаружите:

Предупреждение: Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

Примечание: Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: ключи «на 10», «на 14», «на 17», раздвижные клещи, ключ-шестигранник «на 5».

1. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

2. Снимите воздушный фильтр (см. «Снятие и установка корпуса воздушного фильтра и глушителя шума впуска»).

3. Снимите правое переднее колесо.

4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

Полезный совет: Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

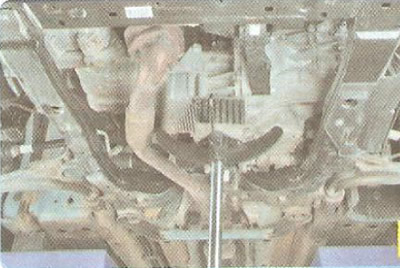

7. Установите под двигатель надежную опору.

11. Выверните три болта крепления верхней крышки привода газораспределительного механизма.

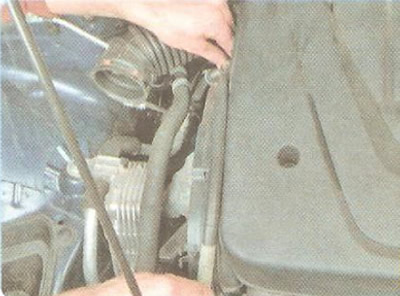

12. Извлеките шланг насоса гидроусилителя рулевого управления из фиксаторов на верхней крышке привода газораспределительного механизма и отведите его в сторону.

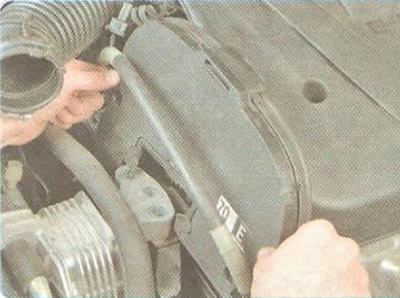

13. Снимите верхнюю крышку привода газораспределительного механизма, сдвинув ее вверх.

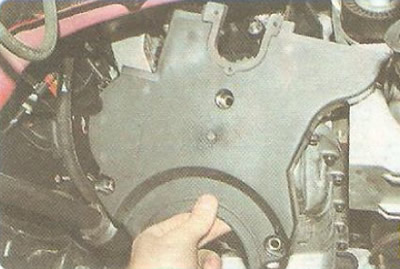

14. Выверните три болта крепления нижней крышки привода газораспределительного механизма и снимите ее.

15. Ослабьте затяжку трех болтов крепления водяного насоса.

16. Поверните корпус водяного насоса против часовой стрелки для ослабления натяжения ремня привода газораспределительного механизма.

17. Снимите ремень привода.

20. Установите ролик в порядке, обратном снятию.

21. Проверьте совпадение установочных меток коленчатого и распределительных валов (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

22. Наденьте ремень на зубчатый шкив коленчатого вала. Натяните ведущую ветвь ремня и наденьте на шкивы распределительных валов. Заднюю ветвь ремня наденьте на шкив водяного насоса и заведите за натяжной ролик.

23. Отрегулируйте натяжение ремня привода газораспределительного механизма, для чего поворачивайте корпус водяного насоса по часовой стрелке, контролируя степень натяжения ремня по указателям натяжного ролика. При этом подвижной указатель натяжного ролика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натянутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.

26. Проверьте отсутствие подтекания из-под корпуса водяного насоса. При необходимости замените его уплотнительное кольцо (см. «Замена водяного насоса»).

27. Установите все ранее снятые детали в последовательности, обратной снятию.

Замена ремней на Шевроле Круз 1.6 и 1.8 литра может потребоваться в случае износа самих ремней и неисправности автоматического натяжного устройства. На Chevrolet Cruze стоят два ремня один короткий (4РК-643 четырехклиновой длиной 643 мм) соединяющей шкивы гидроусилителя и шкив водяной помпы. Большой ремень (6РК 1557 шестиклиновой длиной 1557 мм) вращает от шкива коленвала все остальное — шкив генератора, кондиционера и опять же вращает помпу. Большой ремень натягивает специальный специальное натяжное устройства, на малом ремне регулировка натяжения вообще не предусмотрена.

Схема расположения приводных ремней Шевроле Круз на следующем фото ниже.

Для замены ремня насоса гидроусилителя включаем высшую передачу в коробке передач и толкаем автомобиль назад до совмещения отверстий в шкиве насоса с болтами крепления насоса. Через отверстие в шкиве насоса головкой «на 13» отворачиваем верхний болт крепления насоса. Вынимаем болт. Аналогично ослабляем затяжку нижнего болта крепления насоса и поворачиваем насос к двигателю.

Отверткой сдвигаем ремень со шкива насоса гидроусилителя. Сняв ремень со шкива насоса охлаждающей жидкости, вынимаем ремень из моторного отсека.

Надеваем новый ремень на шкив насоса охлаждающей жидкости и шкив насоса гидроусилителя. Для натяжения ремня монтажной лопаткой или большой отверткой отжимаем насос гидроусилителя от двигателя (до совмещения отверстий под верхний болт крепления насоса), заворачиваем и затягиваем верхний болт крепления насоса.

Если с малым ремнем понятно, то про замену большого ремня привода Шевроле Круз далее. Там же подробно расскажем о замене автоматического натяжного устройства.

Для снятия большого приводного ремня снимаем правое колесо и правый грязезащитный щиток моторного отсека. Отворачиваем саморезы крепления подкрылка правого переднего колеса к переднему бамперу и крылу и вынимаем пистоны крепления передней части подкрылка к кузову, отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Головкой Е18 проворачиваем коленчатый вал за винт крепления шкива вспомогательных агрегатов по часовой стрелке и осматриваем ремень по всей длине. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

Чтобы ослабить натяжение ремня, надеваем двенадцатигранную головку «на 19» на двенадцатигранник натяжного устройства, поворачиваем кронштейн ролика против часовой стрелки, преодолевая сопротивление пружины натяжного устройства, до совпадения отверстий в кронштейне и корпусе натяжного устройства.

Вставляем в отверстия стержень диаметром 5,5 мм (например, хвостовик сверла или обычный гвоздь). Снимаем ремень с ролика натяжного устройства.

Сняв ремень со всех шкивов, вынимаем его из моторного отсека.

Если ремень снимаем не для замены (например, при замене ремня ГРМ), перед началом работы помечаем направление вращения ремня стрелкой. Это позволит правильно установить старый ремень.

Для замены натяжного устройства (например, при поломке пружины) головкой Е-14 отворачиваем винт крепления натяжного устройства. Снимаем натяжное устройство. Вынимаем винт его крепления.

Натяжное устройство приводного ремня Chevrolet Cruze позволяет в автоматическом режиме поддерживать оптимальное натяжение.

Устанавливаем натяжное устройство и новый ремень привода генератора, насоса охлаждающей жидкости и компрессора кондиционера в обратной последовательности.

При любой процедуре по ремонту или замене в первую очередь придется снимать именно малый ремень насоса гидроусилителя. Его и ставим в последнюю очередь.

Замена ГРМ Шевроле Круз 1.8 литра (141 л.с.) требуется раз в 150 000 километров. Да, именно столько и ходят современные ремни газораспределительного механизма. Правда замена может потребоваться и по другой причине. Например вышел из строя ролик ГРМ или на ремень попало моторное масло. В этом случае откладывать ремонт не стоит. Не будем забывать, что при обрыве ГРМ на Chevrolet Cruze клапана загибает и вашему автомобилю потребуется дорогостоящий ремонт двигателя. Операция по замене ремня привода ГРМ весьма сложная. Поскольку понадобится специальный инструмент для фиксации распредвалов от проворачивания, яма или эстакада. Плюс на эту процедуру уйдет довольно много времени для разборки и снятия различных деталей.

Начнем пожалуй со схемы ГРМ Шевроле Круз 1.8, что бы было понятно, что нам предстоит.

Спешим порадовать, в этой конструкции есть метки ГРМ. Однако для установки ремня нам обязательно понадобится зафиксировать шкивы распредвалов от проворачивания, иначе установить все по меткам не получится. Начинаем разборку двигателя Круз 1.8 литра. Для работы нам понадобится яма или эстакада, поскольку часть работ придется проводить снизу.

Под моторным отсеком Chevrolet Cruze головкой «на 13» отворачиваем четыре болта крепления защиты силового агрегата к подрамнику передней подвески. Снимаем защиту силового агрегата, поддерживая регулируемым упором. Далее следует снять правый грязезащитный щиток моторного отсека. Вынимаем два пистона, соединяющих одновременно щиток и подкрылок правого колеса. Головкой «на 8» отворачиваем три самореза крепления щитка к подрамнику. Сдвинув правый щиток вниз, выводим его из-под подкрылка колеса и снимаем.

Для проверки состояния ремня ГРМ головкой Е-10 отворачиваем два винта крепления верхней крышки привода. Снимаем крышку.

Проворачивая головкой Е-18 коленчатый вал по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов оцениваем состояние зубчатого ремня привода ГРМ.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов Шевроле Круз и демонтируем его натяжное устройство.

Для доступа к ремню ГРМ следует демонтировать правую опору силового агрегата. Устанавливаем через деревянный брусок под поддон картера двигателя регулируемый по высоте упор. Снимаем воздушный фильтр.

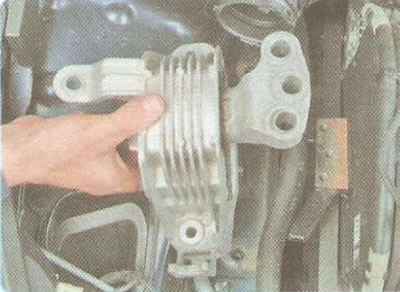

Головкой «на 15» отворачиваем два болта крепления правой опоры силового агрегата к лонжерону, три болта крепления опоры к кронштейну двигателя и гайку крепления опоры к брызговику кузова. Вынимаем опору из моторного отсека.

Демонтируем свечи зажигания. Для доступа к торцам рапределительных валов снимаем крышку головки блока цилиндров. Потянув вверх, снимаем с держателей крышки головки блока цилиндров кожухи жгутов проводов системы управления двигателем. Сдвигаем пружинный фиксатор наконечника трубки вентиляции картера. Снимаем наконечник трубки со штуцера крышки головки блока цилиндров.

Головкой Е-10 отворачиваем 11 винтов крепления крышки головки блока цилиндров. Снимаем крышку головки блока цилиндров двигателя.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов до момента совпадения метки на шкиве привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ. Метки ГРМ коленвала хорошо видны на следующем фото.

При этом пазы, выполненные на хвостовиках обоих распределительных валов, должны расположиться параллельно и практически на одном уровне с поверхностью головки блока цилиндров, прилегающей к крышке головки блока. Смотрим на фотографии далее.

Если пазы на хвостовиках распределительных валов не занимают указанное положение, поворачиваем коленчатый вал еще на один оборот (360 градусов) по часовой стрелке и вновь проверяем правильность установки коленчатого вала и распределительных валов.

Головкой Е-18 отворачиваем винт крепления шкива привода вспомогательных агрегатов. Чтобы при этом удержать от проворота коленчатый вал, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

Если таким образом отвернуть винт крепления шкива не удалось, то, отвернув головкой «на 15» два болта, демонтируем грязезащитную пластину, закрывающую щель в месте соединения картера коробки передач и поддона картера двигателя — рядом с корпусом внутреннего шарнира привода правого колеса.

Через щель вставляем между зубьями маховика шлицевую отвертку и опираем ее на крышку подшипника дифференциала, блокируя тем самым коленчатый вал от проворачивания. Отвернув, вынимаем винт крепления шкива привода вспомогательных агрегатов. Снимаем шкив.

Головкой «на 15» отворачиваем три болта крепления кронштейна правой опоры силового агрегата (шкив насоса охлаждающей жидкости для наглядности снят). Снимаем кронштейн.

Шлицевой отверткой освобождаем фиксатор средней крышки привода ГРМ с одной стороны и с другой стороны.

Приподнимаем и снимаем среднюю крышку привода ГРМ. Головкой Е-10 с удлинителем отворачиваем четыре винта крепления нижней крышки привода ГРМ. Снимаем крышку привода газораспределительного механизма двигателя двигателя Шевроле Круз 1.8. Снова проверяем правильность установки фаз газораспределения двигателя.

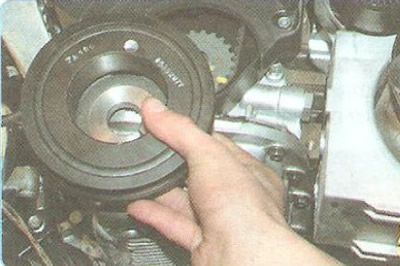

При снятом шкиве привода вспомогательных агрегатов проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров. Метки на зубчатых шкивах обоих распределительных валов должны располагаться друг против друга.

При необходимости поворачиваем коленчатый вал в требуемое положение за винт крепления шкива вспомогательных агрегатов, ввернутый на место через подходящую упорную втулку.

Для того чтобы при замене ремня зафиксировать распределительные валы от проворачивания, необходимо изготовить приспособление из металлической пластины или уголка. Размеры приспособления указаны на следующем фото.

Приспособление для фиксации распределительных валов поможет правильно установить новые ремень ГРМ Chevrolet Cruze 1.8.

Вставляем приспособление в пазы на хвостовиках распределительных валов. Пластина зафиксирует валы друг относительно друга.

Внимание! Во избежание повреждения задающих дисков датчиков положения распределительных валов устанавливайте пластину так, чтобы она не касалась дисков. Для этого в пластине выполнены два углубления.

Для ослабления натяжения ремня вставляем шестигранник «на 6» в отверстие ролика и, поворачивая шестигранником ролик по часовой стрелке, ослабляем натяжение ремня и стягиваем ремень с ролика. Снимаем ремень привода ГРМ с зубчатых шкивов распределительных валов и коленчатого вала.

Ремень привода ГРМ Шевроле Круз 1.6 литра (141 л.с.) имеет 146 зубьев, ширину 24 мм.

Внимание!После снятия ремня коленчатый вал нельзя поворачивать во избежание утыкания клапанов в поршни. При необходимости замены натяжного ролика ключом-звездочкой Torx T-50 отворачиваем винт его крепления. Снимаем ролик.

Для замены направляющего ролика ремня ключом Torx T-50 отворачиваем винт крепления ролика. Снимаем ролик. При установке натяжного ролика вводим выступающий конец его пружины (на обратной стороне ролика) в соответствующий паз на крышке блока цилиндров.

Перед монтажом ремня проверяем по совпадению установочных меток (см. выше) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости поворачиваем коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводим за него ремень и отпускаем ролик. При этом ремень автоматически натянется.

Вынимаем фиксирующее приспособление из пазов хвостовиков распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверяем фазы газораспределения. В случае несовпадения установочных меток повторяем процедуру установки ремня привода ГРМ Шевроле Круз снова.

Если все в порядке затягиваем винт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Нм. Далее доворачиваем на 30 градусов, а затем еще на 15 градусов.

Все остальные детали и узлы двигателя Chevrolet Cruze 1.8 литра устанавливаем в обратной последовательности.

Замена ремня ГРМ Шевроле Круз 1.6 109 л.с. мало чем отличается от той же процедуры на аналогичном моторе Шевроле Лачетти. 16-клапанный агрегат мощностью 109 лошадей требует замены ремня ГРМ раз в 60 тысяч километров, кроме того раз в 120 тысяч следует заменить водяной насос (помпу), поскольку шкив помпы также является частью механизма ГРМ. Мало того, что ремень газораспределительного механизма вращает шкив насоса охлаждающей жидкости, так еще корпус помпы является одновременно натяжителем ремня.

Подробная схема ГРМ Шевроле Круз на фото ниже.

Далее предлагаем полную инструкцию по замене ремня ГРМ Шевроле Круз с фотографиями.

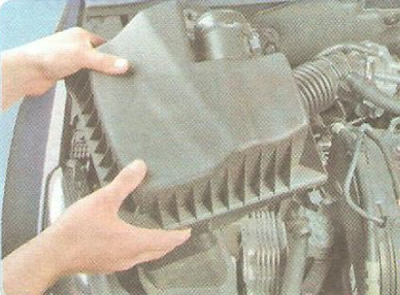

Для начала необходимо снять воздушный фильтр. Теперь снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Снимаем ремень привода вспомогательных агрегатов (как снять приводной ремень Круз 1.6 (109 л.с.) можно почитать тут).

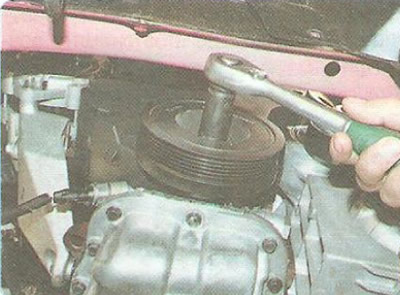

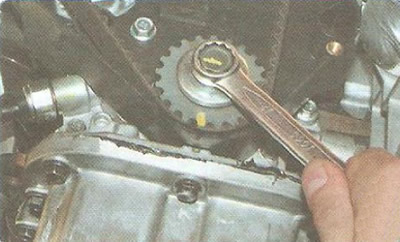

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. Добиваемся совмещения установочных меток на шкивах распределительных валов.

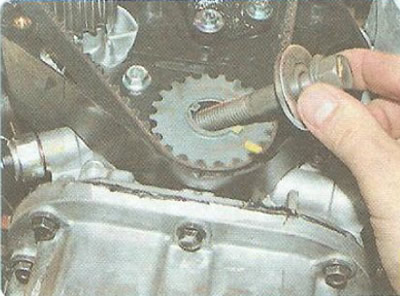

Отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать педаль тормоза. Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов.

Еще раз проверяем совпадение установочных меток на шкивах распределительных валов. При правильно установленных фазах механизма газораспределения метка на шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ.

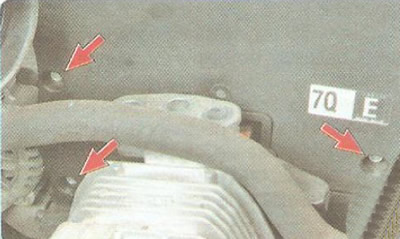

Головкой «на 10» отворачиваем три болта крепления нижней передней крышки привода ГРМ. Снимаем крышку.

Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него. Подставляем регулируемый упор под поддон картера двигателя Chevrolet Cruze.

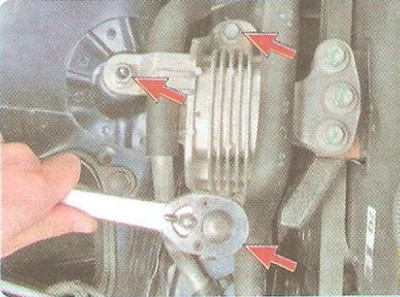

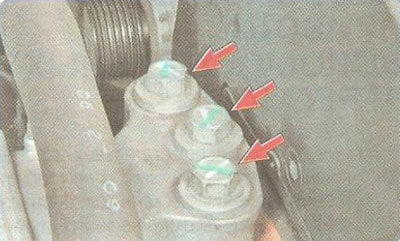

Головкой «на 14» отворачиваем две гайки и болт крепления кронштейна опоры к кронштейну блока цилиндров, а также гайку крепления кронштейна опоры к шпильке опоры. Снимаем кронштейн опоры.

Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.

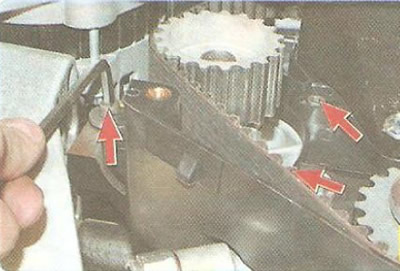

Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. На следующем фото три винта для наглядности помечены красными стрелками.

Внимание! Во избежание утечки охлаждающей жидкости через уплотнительное кольцо насоса ослабляем затяжку винтов только до того момента, когда с помощью инструмента корпус насоса можно будет повернуть.

Повернуть насос можно рожковым ключом «на 41» за шестигранник, выполненный на его корпусе. При отсутствии такого ключа поворачиваем корпус насоса раздвижными пассатижами за шестигранник.

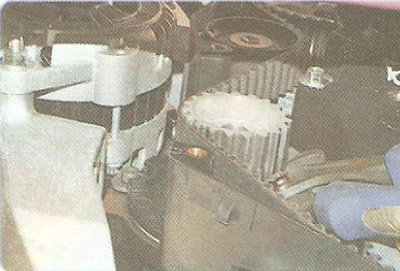

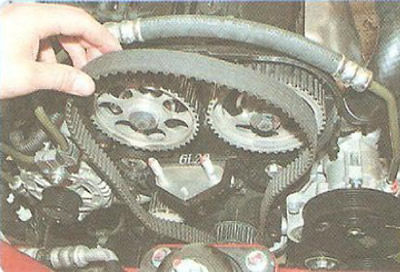

Ослабив натяжение ремня, снимаем его со шкивов насоса охлаждающей жидкости, распределительных и коленчатого валов. Перед установкой нового ремня проверяем состояние насоса охлаждающей жидкости, ролика натяжного устройства и опорного ролика ремня.

При покачивании и вращении от руки шкива насоса и роликов не должны ощущаться люфты, заедания, а также шум в подшипниках. При наличии указанных неисправностей заменяем насос Chevrolet Cruze новой помпой.

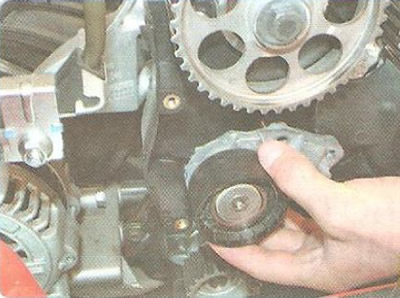

Для замены натяжного устройства с роликом в сборе снимаем кронштейн блока цилиндров, к которому крепится кронштейн правой опоры силового агрегата. Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата. Снимаем кронштейн.

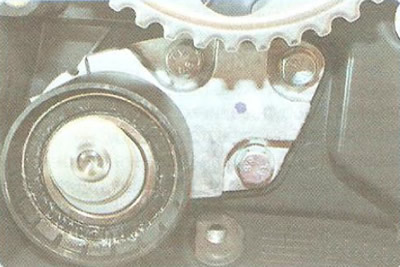

Головкой «на 12» отворачиваем три болта крепления натяжного устройства к блоку цилиндров. Снимаем натяжное устройство ремня.

Головкой «на 14» отворачиваем болт крепления опорного ролика. Снимаем опорный ролик.

Устанавливаем натяжное устройство и опорный ролик ремня в обратной последовательности. Болты крепления натяжного устройства затягиваем моментом 25 Нм, а болт опорного ролика затягиваем моментом 50 Нм.

Перед установкой ремня убеждаемся в совмещении установочных меток на шкивах распределительных валов и метки на шкиве коленчатого вала с прорезью на задней крышке привода ГРМ. В этом положении надеваем ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев ее на шкив насоса охлаждающей жидкости, — за ролик натяжного устройства. Надеваем ремень на шкивы распределительных валов, исключив провисание ветвей ремня.

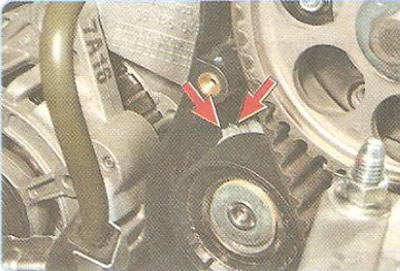

Натягиваем ремень ГРМ Шевроле Круз, поворачивая насос охлаждающей жидкости по часовой стрелке до момента совмещения подвижного и неподвижного указателей натяжного устройства. При нормальном натяжении ремня подвижный указатель ролика должен совпадать с неподвижным указателем на кронштейне натяжного устройства. Смотрим фото ниже.

В этом положении затягиваем винты крепления насоса. При включенной пятой передаче головкой «на 32» поворачиваем по часовой стрелке за гайку крепления подшипника ступицы коленчатый вал на два оборота по часовой стрелке.

Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительных валов. При несовпадении установочных меток повторяем операцию по установке фаз газораспределения. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. В противном случае заменяем уплотнительное кольцо корпуса насоса.

Если фазы газораспределения выставлены правильно и натяжение ремня в норме, то устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Нм. Далее доворачиваем на 30°, а затем еще на 15°.

Дальнейшую сборку проводим в обратной последовательности. Собственно в теории ничего сложного, но без определенных навыков процесс может занять довольно много времени. Виной всему стесненность и отсутствие нормального доступа. Но при желании заменить ремень ГРМ на Chevrolet Cruze своими руками не проблема.

В конструкцию автомобиля Шевроле Круз входит ряд навесного оборудования, которое обеспечивает работоспособность силовой установки и автомобиля в целом. Передача энергии на вспомогательные узлы происходит при помощи двух приводных ремней. В процессе эксплуатации машины происходит их естественный износ. По этой причине через каждые 15 тыс. км рекомендуется проводить диагностику ремней и в случае выявления механических повреждений производить их замену.

Артикул и стоимость оригинального приводного ремня на Шевроле Круз и его аналогов

На автомобиле Chevrolet Cruze применяется два ремня вспомогательных агрегатов. Один из них приводит в действие гидроусилитель руля. Он не имеет системы натяжения. Его артикульный номер — 4РК-643 либо 55564676. Ремень четырехклиновой. Он имеет длину равную 643 мм. Цена ремня составляет 260-300 рублей.

Более длинный ремень передает энергию для генератора и насоса охлаждающей жидкости. Он бывает двух видов и зависит от комплектации автомобиля:

Схема расположения ремней 6PK и 6РК 1555 предполагает наличие натяжного ролика. Он обеспечивает отсутствие проскальзываний. Благодаря этому увеличивается ресурс ремня, а силовая установка работает стабильней. Цена за новый приводной ремень для двигателей на 1.4 турбо, 1.6 (109 л с) и 1.8 литров находится в пределах от 400 до 600 рублей.

Официальный производитель рекомендует приобретать только оригинальные приводные ремни. Не смотря на это, опытные автомобилисты утверждают, что существует целый ряд аналогов от сторонних производителей, которые по качеству не уступают фирменному изделию. Наилучшие ремни, подходящие для подмены оригинала, приведены в таблице ниже.

Таблица — Аналоги оригинального ремня для навесного оборудования на Шевроле Круз

Требуемые инструменты

Для того, чтобы замена приводных ремня на Шевроле Круз прошла успешно, потребуются инструменты, приведенные в таблице ниже.

Таблица — Инструменты, необходимые для замены приводных ремней на Шевроле Круз

Предварительная подготовка к замене

К моменту необходимости замены приводного ремня обычно ресурс исчерпывается у ролика. Поэтому рекомендуется перед тем как производить ремонт, приобрести натяжитель. Его артикульный номер 55563512. Стоимость начинается от 150 рублей.

Процесс замены приводного ремня на Шевроле Круз своими руками

Замену приводных ремней навесного оборудования на Шевроле Круз рекомендуется производить в последовательности, которая приведена ниже.

Каждый автолюбитель, который хотя бы немного представляет себе устройство автомобиля знает о том, как важна такая деталь как ремень ГРМ. Да, в зависимости от конструкции автомобиля в нём может быть ременной или цепной привод механизма газораспределения.

Но т.к. мы рассматриваем автомобиль Chevrolet Cruze, то речь будет идти только о ремнях. Именно в множественном количестве, ведь существует несколько модификаций автомобиля Chevrolet Cruze:

Стоит отметить, что процесс замены ремня на автомобиле с двигателем 1.6 и мощностью в 109 л.с (LXT с 2010 г вып.) отличается от операции по смене ремня ГРМ на машине с двигателем 1.6 и мощностью в 124 л.с. (LDE). Поэтому стоит быть предельно внимательным как при покупке ремня и сопутствующего к нему комплекта, так и непосредственно во время процесса замены.

Нюансы и регламент замены ремня ГРМ

В первую очередь автолюбителям необходимо знать, на каком пробеге необходимо производить смену ремня ГРМ и нужно ли будет производить замену каких-то дополнительных агрегатов.

Итак, на автомобиле Шевроле Круз с ДВС объемом 1.6 и мощностью 109 л.с. (LXT/F16D3)) срок замены ремня ГРМ составляет 60 000км. О чём часто забывает много автолюбителей. На практике в суровых условиях РФ, ремень ГРМ на Крузе с ДВС (LXT) ходит порядка 55 000 — 65 000 км.

ВАЖНО ! Кроме того, при замене ремня ГРМ на Крузе с двигателем 1.6 модификации LXT потребуется ещё и замена водяного насоса, который нельзя заменить не снимая ремень ГРМ.

Для автомобилей Chevrolet Cruze с двигателями 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) регламент замены ремня ГРМ составляет 150 000 км пробега. На практике же, ремни ГРМ на этих автомобилях ходят чуть меньше заявленного срока, особенно при агрессивном стиле езды. Поэтому стоит производить замену ремня ГРМ уже на пробегах от 100 000 — 120 000 км.

Не затягивайте с заменой ремня ГРМ, ведь последствия могут быть крайне печальными. Так, если произойдет обрыв ремня ГРМ, то под капотом появится сильный шум, а машина в момент перестанет ехать и заглохнет. Дорогостоящий ремонт в этом случае обеспечен.

Если говорить об остальных нюансах, то следует акцентировать внимание на том, что кроме замены самого ремня ГРМ стоит производить замену и сопутствующих элементов — натяжных роликов. Обычно они идут в комплекте к ремню ГРМ.

Выбираем ремень ГРМ на Chevrolet Cruze

На рынке присутствует большое количество ремкомплектов ГРМ, какой из них лучше выбрать ? Давайте разберем подробнее, полагаться в этом вопросе нам придется на статистику владельцев Шевроле Круз, ведь никто не хочет, чтобы новый ремень порвался и потянул за собой мотор не выходя свой положенный срок.

Для Крузов с моторами 1.6 (LXT/F16D3) существуют следующие ремкомплекты ГРМ, выделим из них зарекомендовавшие себя детали:

Стоимость деталей варьируется, так цена ремней ГРМ начинается с отметки в 800р. Комплект роликов обойдётся от 1600р. (в зависимости от производителя), а ремкомплект целиком начинается с отметки в 3700р. (самые дешевые), комплекты лучшего качества стоят 4500 — 5500р. Также стоит учесть, что при замене ремня следует обратить внимание на помпу, желательно приобрести ремкомплект прокладок помпы и заменить их.

Для Крузов с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) идут следующие детали:

Стоимость варьируется, ремни ГРМ — от 1600р, комплекты роликов — 1500-2000р, а ремкомплекты целиком — от 4500 до 7000р.

Замена ремня ГРМ своими руками

Внимание ! Процесс замены ремня ГРМ является достаточно сложной операцией для обычного автовладельца, поэтому прежде чем приступить к выполнению действий по замене ремня ГРМ настоятельно советуем здраво рассчитать свои силы или обратиться к квалифицированным специалистам. Помните, наш ресурс не несёт ответственности за ваши действия, все вы делаете на свой страх и риск.

Для тех кто отважился проводить такую операцию своими руками приводим инструкцию. Многие моменты в тексте поясняться не будут (о том как снять воздушный фильтр и т. п.). Также стоит упомянуть о том, что процедура имеет некоторые различия в зависимости от ДВС установленного на машине.

Приступим. В первую очередь необходимо снять воздушный фильтр с патрубком, защиту мотора и правый подкрылок вместе с защитным щитком, тем самым освободив пространство для работы.

После чего необходимо снять ремень привода дополнительных агрегатов. Для машин с мотором 1.6 (LXT/F16D3) алгоритм следующий:

Для машин с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) алгоритм немного другой:

Теперь поддомкрачиваем автомобиль, снимаем правое колесо. Как только вышеперечисленные действия выполнены — под поддон мотора устанавливаем деревянный брус и снимаем правую опору двигателя.

Затем вытаскиваются свечи зажигания. Снимается верхняя крышка привода ГРМ.

Теперь необходимо снять крышку ГБЦ. Сначала снимаем проводку, не забываем убрать фиксатор наконечника трубки вентиляции картера. И откручиваем все крепежные болты ГБЦ.

Теперь проворачиваем коленвал по часовой стрелке в такое положение, чтобы совместить метки (шкива привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ) и пазы хвостовиков на распредвалах.

На автомобилях с моторами 1.6 (LXT/F16D3) необходимо ослабить винты фиксирующие помпу.

Ослабляем шестигранником, аккуратно, ровно до того момента как можно будет повернуть сам насос и снять с него ремень.

Затем необходимо отвернуть болт шкива привода вспомогательных агрегатов. Для этого в коробке передач включаем пятую передачу и просим помощника нажать на тормоз.

После чего снимаем шкив, откручиваем крепления правой опоры, обеспечив доступ к остальной части крышек ГРМ. Снимаем кожухи, проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров.

Проверяем метки на шкивах распредвалов и фиксируем шкивы (либо уголком с выпиленными проемами, либо специальным приспособлением, которое идет вместе с ремкомплектами (не всеми)).

Как только валы зафиксированы приступаем к откручиванию натяжного ролика. Сначала ослабляем ролик вставив в отверстие шестигранник и поворачивая ролик по часовой стрелке

Затем снимаем сам ремень ГРМ. Как только ремень снят проворачивать коленвал запрещено!

При необходимости меняем натяжные ролики, откручивая их через центральное крепежное отверстие. При установке натяжного ролика его пружину (выступ) необходимо совместить с пазом на блоке цилиндров.

Теперь устанавливаем новый ремень на шкивы, после чего надо выставить метки.

Затем заводим ремень за натяжной ролик и поворачиваем сам ролик по часовой стрелке. Как только ролик будет отпущен он натянется автоматически.

Извлекаем приспособление фиксации шкивов распредвалов, проворачиваем коленвал на 2 оборота, проверяем фазы газораспределения по меткам. Затем затягиваем болт крепления шкива доп.агрегатов, момент при затяжке — 95 Нм (1 затяжка), после первой затяжки докручиваем болт на 30, а потом на 15. Установка ремня закончена.

Собираем все в обратной последовательности, обращая внимание на усилие (момент) при затяжке остальных роликов и болтов крышки ГБЦ.

Пришло время заменить ремень вспомогательных агрегатов. Все никак не находил на это время.Старый отходил 24000 км и был в довольно хорошем состоянии!

На замену взял Gates 6PK1873 по цене 1100 руб.

Ничего сложного в замене нет, но потребуется: домкрат (штатный), вороток подлиннее и головка на 15.Вообще заменить ремень можно и через верх, тогда и домкратить не придется, но это оказалось очень сложно!

Приобрел ключ на 15, как раз пробовал через верх оттянуть ролик и вот, что из этого вышло:

Сначала снимем короб фильтра для удобства.

Вот натяжной ролик, его нужно оттянуть по часовой стрелке и снять ремень:

Так как, головка не пролазила к натяжному ролику, пришлось домкратить и снимать колесо и локер.

Снимаем ремень и вставляем новый в ручейки шкивов генератора и т.д. ничего сложного нет, быстро разобрался.

Когда вставили ремень оттягиваем (так же по часовой стрелке) натяжной ролик, заводим ремень и отпускаем.Главное ровно установить на натяжном, но если вы попали во все ручейки шкивов, то ремень сам отцентруется.

Кстати проверяем состояние натяжного ролика, если выработка на ролике большая, то лучше заменить.Ставим все в обратной последовательности.

Основным источником электрической энергии для бортовых систем Шевроле Круз служит трехфазный генератор, оснащенный выпрямительным блоком и электронным устройством регулировки напряжения. Вал генератора вращается поликлиновым ремнем с автоматическим натяжителем.

Функционирование генератора отслеживается модулем управления двигателем (ECM), который в зависимости от режима работы и количества активных энергопотребителей варьирует напряжение бортовой сети в пределах от 12 до 15 вольт.

Активация генератора контролируется индикатором разряда аккумулятора на приборной панели автомобиля. При включении зажигания загорается контрольный индикатор, а после запуска мотора сигнальная лампа гаснет. Свечение индикатора АКБ на заведенной машине свидетельствует о неисправности. Чаще всего причинами поломки могут быть:

Оригинальные узлы и аналоги

Согласно официальному каталогу деталей General Motors в зависимости от типа двигателя Шевроле Круз комплектуется различными модификациями генераторов: ХарактеристикиМодель двигателя

1.4 DOHC 16V Turbo

Цена оригинального генератора может доходить до 50 тысяч рублей, поэтому многие владельцы Chevrolet Cruze при выходе данного узла из строя устанавливают один из совместимых вариантов от следующих производителей:

Демонтаж генератора

Замена генератора Шевроле Круз выполняется на автомобиле с отключенным аккумулятором. Чтобы обеспечить доступ к узлу, требуется снять защитный кожух ГБЦ, разобрать подводящий патрубок дроссельного узла, ослабить натяжной ролик, и демонтировать приводной ремень вспомогательных агрегатов.

Далее генератор отключается от электрической сети автомобиля. Для этого следует удалить защитную крышку наконечника силового провода, отвинтить гайку и снять провод с вывода генератора. После этого, отжимается пластиковый фиксатор, и отключается колодка электропроводки. В результате генератор полностью отсоединен от всех систем автомобиля.

Корпус генератора закреплен на блоке двигателя Шевроле Круз на двух шпильках: верхней и нижней. Сначала выкручивается верхнее крепление (у автомобилей, оснащенных системой кондиционирования, предварительно требуется отсоединить крепление кронштейна и отвести в сторону трубку кондиционера).

Далее, ослабляется гайка нижнего крепления генератора, отворачиваются три крепежных винта нижнего кронштейна генератора, и деталь снимается с автомобиля в сборе с кронштейном. Установка нового или отремонтированного элемента выполняется в обратной последовательности.

Ремонт генератора

В некоторых ситуациях вместо дорогостоящей покупки новой детали целесообразнее восстановить работоспособность имеющегося генератора. Для этого требуется разобрать его, чтобы выполнить дефектовку и замену неисправных деталей.

Сначала снимается шкив генератора:

Вместо обычного шкива на генераторе Шевроле Круз может быть установлена инерционная обгонная муфта, которая защищает ремень от вибраций, рывков и проскальзываний вследствие неравномерной работы мотора.

Перед дальнейшими действиями нужно отметить краской или маркером взаимное расположение статора и крышек генератора: это позволит избежать неправильной сборки.

Если высота открытой части щеток составляет менее двух миллиметров или имеется подклинивание при движении щеток в держателе, то щетки подлежат замене. Чтобы полностью снять выпрямительный блок, нужно отпаять от него три контакта обмотки статора.
