Предохранители и реле Chevrolet Suburban

Назначение и номинал предохранителей в блоке предохранителей

1) Расположение реле и предохранителей

Монтажный блок предохранителей и реле в моторном отсеке: Ef1-Ef28 — предохранители; К1, К2, К5, К6 — реле малого размера; К3, К4, К7-К11 — реле большого размера; 1 — пинцет для извлечения предохранителей; 2 — запасные предохранители

2) Назначение и описание предохранителей в блоке предохранителей в моторном отсеке

Блок предохранителей в салоне на приборной панели

2) Назначение предохранителей в блоке предохранителей на приборной панели

Расположение контроллера, реле и номера деталей

1) Блок предохранителей в моторном отсеке

2) Кронштейн разъема за пространством для ног водителя

Расположение реле под панелью приборов: 1 — блок управления системой
защиты аккумуляторной батареи; 2 —
прерыватель указателей поворотов; 3 —
реле включения противотуманного света
в задних фонарях; 4 — реле блокировки
стартера

3) Пространство для ног водителя

4) За левой фарой

5) Слева под пространством для ног переднего пассажира

6) За блоком предохранителей на приборной панели

7) Панель пола под консолью

8) Рядом с блоком предохранителей в моторном отсеке

В этой статье мы рассмотрим девятое поколение Chevrolet Suburban и второе поколение Tahoe (GMT800), выпускавшиеся с 2000 по 2006 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Suburban / Tahoe 2000, 2001, 2002, 2003, 2004, 2005. и 2006 годов выпуска, блоки предохранителей внутри автомобиля и узнаете назначение каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

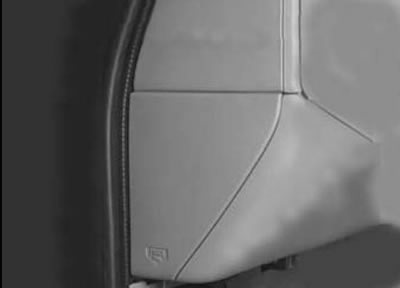

Блок предохранителей расположен на стороне водителя на приборной панели, за крышкой.

Блок реле центральной панели приборов

Центральный блок реле приборной панели расположен под панелью приборов, слева от рулевой колонки.

Моторного отсека

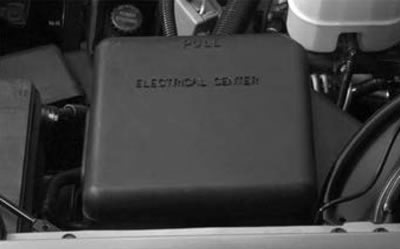

Блок предохранителей вспомогательного электрического вентилятора охлаждения (при наличии)

Он расположен в моторном отсеке со стороны водителя рядом с блоком предохранителей под капотом.

Схемы блока предохранителей

Распределение предохранителей в распределительном щите (2000-2002)

Центральный блок реле приборной панели (2000-2002)

Расположение предохранителей и реле в моторном отсеке (2000-2002)

2003, 2004, 2005

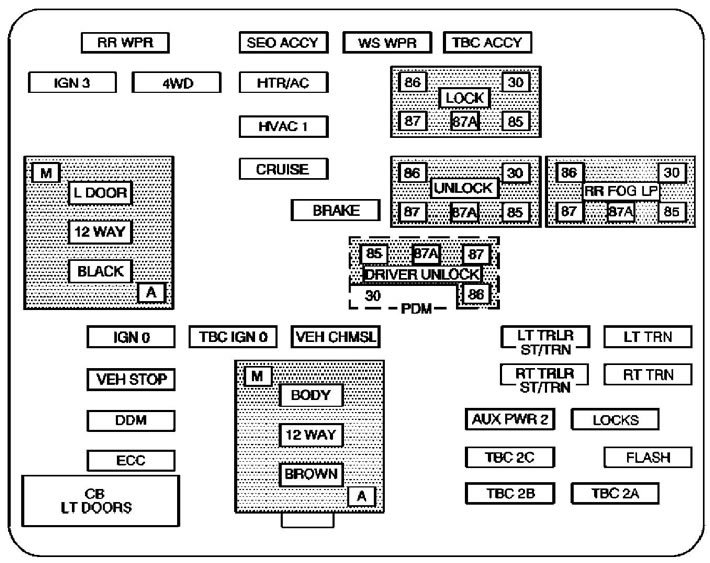

Назначение предохранителей приборной панели (2003-2005)

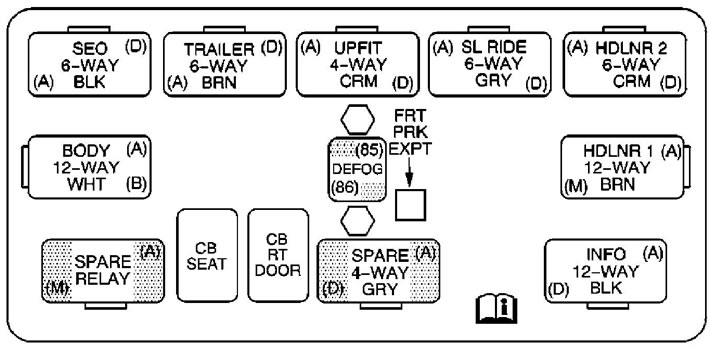

Центральный блок реле приборной панели (2003-2006)

Назначение предохранителей и реле в моторном отсеке (2003-2005)

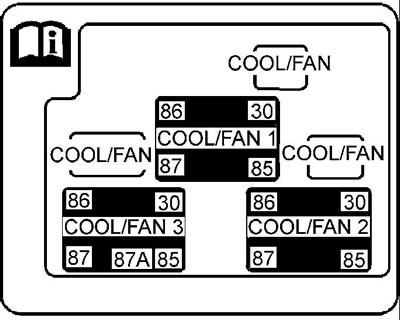

Блок предохранителей вспомогательного электрического вентилятора системы охлаждения

2006 г.

Назначение предохранителей приборной панели (2006)

Назначение предохранителей и реле в моторном отсеке (2006)

Помогла статья? Оцените её

Предохранители, установленные в салоне, и защищаемые ими цепи

Блок предохранителей, расположенный в салоне Лачетти

Предохранители Лачетти, расположенные в салоне

Предохранители и реле в салоне шевроле лачетти

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

За прикуриватель отвечает предохранитель номер 19.

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Дополнительная информация

Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.

Где находиться монтажный блок предохранителей и реле Chevrolet Lacetti

Перед процедурой необходимо отключить питание АКБ.

Демонтаж подкапотного блока предохранителей

Монтаж выполняется в обратной последовательности.

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS. См. F11.

Ef3 (30 А) — вентилятор печки. См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8). Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19). Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора). Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла. См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора). См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях. См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты. Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери. См. F6.

Ef15 (15 А) — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота. Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера. См. F6.

Ef18 (15 А) — топливный насос. Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника. См. F4.

Ef20 (10 А) — левая фара, ближний свет. Если не горит ближний в правой фаре, см. предохранитель Ef27. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).

Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения. См. Ef12.

Ef24 (15 А) — противотуманные фары. Противотуманные фары в большинстве случаев работают только при включённых габаритах. Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал. См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет. См. Ef20.

Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.

Ef29 (10 А) — резервный; Ef30 (15 А) — резервный; Ef31 (25 А) — резервный.

Не горит правая фара Шевроле Лачетти

Отсоедините клеммы проводов и замкните их между. Если лампа заднего хода загорится, значит выключатель неисправен, открутите его ключом на 19 и замените новым. F21 15 А — задние противотуманные фонари.

Круговое движение от себя включает или выключает противотуманные фонари, в зависимости от их состояния. При проблемах проверьте выключатель и исправность ламп. Расположение блока предохранителей под капотом. Кроме того, ближний свет фар включается не напрямую, а через реле К4.

Это реле также расположено в одном монтажном блоке с предохранителем. Схема блока предохранителей под капотом. Предохранитель ближнего света в салоне Расположение блока предохранителей.

Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6. Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели.

Замена предохранителей и реле Chevrolet Lacetti

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от “минусового” вывода аккумуляторной батареи.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой. Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Снимаем со шпильки наконечник провода.

Снимаем монтажный блок. Устанавливаем монтажный блок в обратной последовательности. Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым. Устанавливаем нижнюю облицовку панели приборов.

Видео про “Замена предохранителей и реле” для Chevrolet Lacetti

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Прикол с электрикой на Шевроле Лачетти

Daewoo Gentra/Lacetti не заводится, сгорает предохранитель 30А

Инструкция по обслуживанию Шевроле Лачетти 1

Предохранители и реле Chevrolet Lacetti

Рассмотрены автомобили Шевроле лачетти и дэу нубира 3, седан, хэтчбек, универсал 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Где расположен монтажный блок предохранителей и реле

Чтобы добраться необходимо нажать на защелку и снять крышку

На внутренней стороне крышки нанесена схема предохранителей и реле

Замена предохранителей. Предохранители извлекаем пинцетом, реле рукой

Подсветка приборов и органов управления

Главное реле/реле зажигания

Муфта компрессора кондиционера

Топливный насос, катушки зажигания

Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)

Электрообогрев заднего стекла

Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Расшифровка предохранителей в моторном отсеке шевроле лачетти

Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач

Блок управления АБС, исполнительный блок АБС

Электровентилятор климатической установки

Электростеклоподъемники, электропривод зеркал заднего вида, стартер

Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя

Электровентилятор системы охлаждения двигателя (малая скорость вращения)

Электростеклоподъемники (кроме двери водителя)

Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания

Цепь питания главного реле

Фары головного света, подсветка приборов и органов управления

Элекгростеклоподьемники (дверь водителя)

Цепь питания топливного насоса

Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника

Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя

Форсунки, система рециркуляции отработавших газов

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)

Электропривод и электрообогрев зеркал заднего вида

Система центральной блокировки замков

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)

Блок предохранителей в салоне Chevrolet Lacetti, Daewoo Nubira.

Чтобы добраться до предохранителей в салоне, необходимо открыть левую переднюю дверь

И потянув заручку снять крышку панели предохранителей

Предохранитель прикуривателя находится под номером 19 (15А).

Расшифровка предохранителей в салоне

Электронный блок управления подушками безопасности

Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля

Выключатель аварийной сигнализации, указатели поворота

Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*

Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света

Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*

Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*

Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя

Блок управления АБС. исполнительный блок АБС

Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя

Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*

Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение

Часы, система климат-контроля*, выключатель кондиционера*

Реле, установленные под панелью приборов

Чтобы добраться необходимо открыть коробку для монет и открутить отверткой два шурупа

Освобождаем рукоятку привода замка капота и снимаем нижнюю облицовку

1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворотов; 3 — реле включения противотуманного света в задних фонарях; 4 — реле блокировки стартера (для автомобилей с автоматической коробкой передач). В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Снятие монтажного блока в моторном отсеке chevrolet lacetti (дэу нубира)

Головкой на 10 отворачиваем гайку

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой

и приподняв блок, отсоединяем от него колодки проводов.

Описание и расшифровка предохранителей и реле также подходит для автомобиля Daewoo Nubira.

Расположение предохранителей в салоне Chevrolet Lacetti

Блок предохранителей располагается с торцевой части панели приборов со стороны водителя. Для того, чтобы получить к нему доступ, вам необходимо открыть водительскую дверь и снять крышку с панели.

Схема предохранителей Шевроле Лачетти в салоне с левого торца

Ef3 (30 А) — вентилятор печки.См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора).Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла.См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.См. F6.

Ef12 (25 А) — фары, габариты.Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера.См. F6.

Ef18 (15 А) — топливный насос.Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.См. F4.

Ef20 (10 А) — левая фара, ближний свет.Если не горит ближний в правой фаре, см. предохранитель Ef27.Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.См. Ef12.

Ef24 (15 А) — противотуманные фары.Противотуманные фары в большинстве случаев работают только при включённых габаритах.Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.См. F8.

Ef27 (10 А) — правая фара, ближний свет.См. Ef20.

Ef29 (10 А) — резервный;Ef30 (15 А) — резервный;Ef31 (25 А) — резервный.

Предохранители и реле Chevrolet Tahoe 2014-2019

Рассмотрены автомобили Chevrolet Tahoe (GMTK2XX), Cadilac Escalade, Chevrolet Suburban 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

Блок предохранителей, расположенный в приборной панели (слева).

Крышка блока предохранителей в приборной панели расположена в торцевой части приборной панели со стороны водителя. Для получения доступа к блоку предохранителей снимите крышку.

Предохранитель прикуривателя находится под номером 6

схема расположения предохранителей в блоке.

Розетка центральной консоли 12 вольт

Система поддержания питания

Прикуриватель/Розетка центральной консоли (перед) 12 вольт

Блок управления кузовом (ВСМ) 3

Блок управления кузовом (ВСМ) 5

Подсветка кнопок управления на рулевом колесе

Кнопки управления внешними зеркалами заднего вида

Модуль управления кузовным оборудованием 1

Блок управления климатом, блок управления холодильником

Приборная панель, индикаторы столкновения, выключателя подушки AIRBAG (пассаж.)

Блок управления рулевой колонкой, внешнее точечное освещение

Блок памяти сидений (А45), разъем DLC

Блок управления климатом (задн.), блок бесключевого доступа

Система охраны и сигнализации (датчики движения, сирена).

Шевроле Лачетти предохранители и реле

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

Предохранители и реле Chevrolet Tahoe 2006-2013

Рассмотрены автомобили Chevrolet Tahoe (GMT900), Cadilac Escalade, Chevrolet Suburban 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Блок предохранителей в салоне.

Блок, расположенный на двери водителя

Приборы внутреннего освещения, указатель поворота со стороны водителя

Указатель поворота со стороны водителя, стоп — сигнал

Указатель поворота со стороны пассажира, стоп — сигнал

Блок, расположенный на двери переднего пассажира

Выключатель 2 блокировки замков (функция отпирания дверей)

Выключатель 2 блокировки замков (функция запирания дверей)

Стоп-сигналы, дополнительный сгоп- синап

Система климат-контроля для пассажиров второго ряда сидений

Наружные зеркала заднего вида с электрической регулировкой

Блокуправления электрооборудованием кузова (ВСМ)

Выключатель 1 блокировки замков (функция отирания дверей)

Информационно­развлекательная система для пассажиров задних седений.

Система помощи при парковке с ультразвуковыми датчиками, электропривод двери багажного отделения

Выключатель 1 блокировки замков (функция запирания дверей)

Очиститель заднего стекла

Сиденья с функцией охлаждения

Блок управления сиденьем водителя, система дистанционного управления замками

Центральный выключатель блокировки замков (функция отпирания дверей)

Привод стеклоподъемника со стороны водителя

Разъем жгута проводов

Разъем жгута проводов двери водителя

Блок предохранителей и реле в моторном отсеке.

Данный блок предохранителей находится в моторном отсеке со стороны водителя. Для доступа к блоку предохранителей/реле снимите крышку.

схема расположения предохранителей и реле в блоке.

предохранитель прикуривателя находится под номером 53 (20А).

Правый стоп- сигнал/указатель поворота прицепа

Система контроля боковых кренов, система управления токсичностью отработавших газов

Левый стоп- сигнал/указатель поворотов прицепа

Компоненты системы управления двигателем

Блок управления двигателем, управление дроссельной заслонкой

Контроллер тормозной системы прицепа

Омыватели ветрового стекла

Антиблокировочная система 2

Лампы фонарей заднего хода прицепа

Лампа фары ближнего света со стороны водителя

Блок управления двигателем (аккумуляторная батарея)

Топливные форсунки, катушки зажигания (правая сторона)

Блок управления коробкой передач (аккумуляторная батарея)

Фонари заднего хода автомобиля

Лампа фары ближнего света со стороны пассажира

Управление коробкой передач (цепь зажигания)

Блок управления топливной системой

Топливные форсунки; катушки зажигания (левая сторона)

Габаритные фонари прицепа

Габаритные фонари со стороны водителя

Габаритные фонари со стороны пассажира

Фара дальнего света со стороны пассажира

Дневные ходовые огни (при соответствующей комплектации)

Фара дальнего света со стороны водителя

Дневные ходовые огни (DRL) 2 (при соответствующей комплектации)

Вентиляционный люк в крыше

Система зажигания, охранная система

Очиститель ветрового стекла

SEO В2 Дополнительные потребители (питание)

Привод регулировки педального узла

Система климат- контроля (питание)

Система подушек безопасности (Зажигание)

Различное оборудование (зажигание); система круиз-контроля

Привод замка двери багажного отделения

Система подушек безопасности (питание)

Дополнительная система климат-контроля (зажигание)

Дополнительный стоп- сигнал

Электрообогреватель заднего стекла

Наружные зеркала заднего вида с электрообогревателями

SEO В1 Дополнительные потребители (питание)

дополнительные электророзетки(при соответствующей комплектации)

Реле компрессора системы автоматического регулирования положения кузова

Система климат- контроля (зажигание)

Блок управления двигателем, вторичный топливный насос (зажигание)

Вентилятор 1 системы охлаждения

Компрессор системы автоматического регулирования положения кузова

Антиблокировочная система повышенной эффективности

Вентилятор 2 системы охлаждения

Антиблокировочная система 1

Стойка 2 (тормозная система прицепа)

Левый коммутационный центр 1

Подножки с электроприводом

Стойка 1 (питание, разъем электрооборудования прицепа)

Средний коммутационный центр 1

Вентилятор системы климат-контроля

Блок управления дверью багажного отделения с электроприводом

Левый коммутационный центр 2

Вентилятор системы охлаждения — режим высокой скорости

Вентилятор системы охлаждения — режим низкой скорости

Управление вентилятором системы охлаждения двигателя

Где Находится Реле Поворотов На Шевроле Лачетти

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.

Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.

Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.

Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может реле поворотника на шевроле лачетти в регуляторе давления.

Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.

Ef20 10 А — левая фара, ближний свет.

Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.

Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.

Процесс снятия и замены

На начальном этапе не забудьте открепить проводную клемму от вывода батареи аккумулятора под знаком «минус».

Далее прилагается полная инструкция, как проводится замена реле и предохранителей:

Приходилось ли вам менять предохранители или реле?

Проверка и замена предохранителей

Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить.

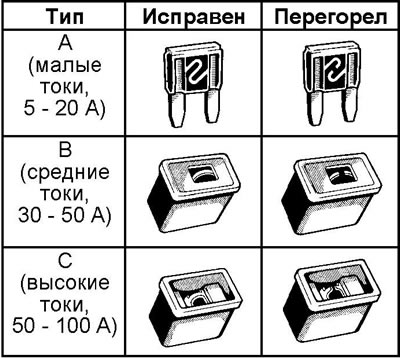

Примечание: для снятия и установки предохранителей типа «A» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.

1. Для смены предохранителя выключите зажигание.

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе «Электрооборудование кузова» показаны также возможные места расположения блоков реле и предохранителей в салоне автомобиля и в подкапотном пространстве.

Примечание: расположение предохранителей в различных вариантах комплектации может несколько отличаться от приведенного на рисунках.

Расположение блока предохранителей в салоне автомобиля

Расположение предохранителей (блок предохранителей под панелью приборов (слева от рулевой колонки))

Расположение предохранителей (блок предохранителей в салоне автомобиля)

Расположение блока предохранителей в моторном отсеке

Расположение предохранителей (дополнительный блок предохранителей вентиляторов системы охлаждения в моторном отсеке)

Примечание: на крышках блоков предохранителей указаны наименования электрических цепей и характеристики предохранителей.

3. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока предохранителей.

Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы (например, «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения электрической сети вплоть до возникновения пожара.

4. Если у Вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

5. Если новый плавкий предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

Схема соединений монтажного блока предохранителей в салоне Chevrolet Lacetti

Схема соединений монтажного блока предохранителей в салоне (начало): 1 — монтажный блок предохранителей в салоне; 2 — прикуриватель; 3 — розетка; 4 — головное устройство звуковоспроизведения; 5 — часы; 6 — регулятор управления электроприводами наружных зеркал; 7 — блок управления складыванием зеркал; 8 — реле вентилятора отопителя (только с автоматическим управлением кондиционером); 9 — блок управления вентиляцией, отоплением и кондиционированием; 10 — блок автоматического управления кондиционером; 11 — электродвигатель привода распределительных заслонок; 12 — реле высоких оборотов вентилятора отопителя; 13 — электродвигатель привода заслонки рециркуляции; 14 — монтажный блок реле и предохранителей в моторном отсеке; 15 — реле компрессора кондиционера; 16 — реле обогрева заднего стекла; 17 — реле стеклоподъемников; 18 — реле фар

* с функцией RDS
** без функции RDS

Схема соединений монтажного блока предохранителей в салоне (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — электродвигатель очистителя ветрового стекла; 3 — электродвигатель очистителя стекла двери багажного отделения; 4 — правый подрулевой переключатель очистителя и омывателя; 5 — выключатель аварийной сигнализации; 6 — блок управления АКП; 7 — датчик положений селектора АКП; 8 — датчик скорости автомобиля с АКП; 9 — монтажный блок реле и предохранителей в моторном отсеке; 10 — ЭБУ MR-140; 11 — ЭБУ HV-240; 12 — ЭБУ Sirius D4; 13 — генератор; 14 — электромагнитный клапан впускного трубопровода; 15 — датчик скорости автомобиля с механической КП

* с ЭБУ MR-140 и HV-240
** с ЭБУ Sirius D4

Схема соединений монтажного блока предохранителей в салоне (окончание): I – с ЭБУ MR-140 или HV-240 II – с ЭБУ Sirius D4; 1 – монтажный блок реле и предохранителей в моторном отсеке; 2 – монтажный блок предохранителей в салоне; 3 – головное устройство звуковоспроизведения (без функции RDS); 4 – диагностический разъем; 5 – выключатель аварийной сигнализации; 6 – блок управления АКП с двигателем 1,8; 7 – блок управления АКП с двигателем 1,6; 8 – блок управления иммобилайзера; 9 – часы; 10 – блок автоматического управления кондиционером; 11 – блок управления отоплением, вентиляцией и кондиционированием; 12 – блок управления автомобильной противоугонной системой; 13 – реле включения противотуманного света в задних фонарях

Видео про “Схема соединений монтажного блока предохранителей в салоне” для Chevrolet Lacetti

Ремонт блока предохранителей и реле. Монтажный блок.

Как читать схему проводки автомобиля

Правила обслуживания предохранителей

Указанные блоки не требуют регулярного обслуживания. Однако, во избежание преждевременных поломок, рекомендуется плотно закрывать защитную крышку модуля с данными устройствами. Кроме того, необходимо периодически подтягивать болты, которые удерживают блок, и аккуратно заменять предохранители, придерживаясь правил проведения данной процедуры.

увеличить обозначения 2) Назначение предохранителей в блоке предохранителей на приборной панели

Предохранители в салоне автомобиля

В салоне седана также предусматривается отдельный блок с 24-мя защитными устройствами.

Защитные устройства F13 и F19 отвечают, соответственно, за прикуриватель и ЭБУ автоматической коробки. F5 – это запасной разъем.

Проверка предохранителей Chevrolet Lacetti мультометром

Предохранители Chevrolet Lacetti имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора. Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.
