Меняем замок зажигания Шнивы. Есть проблема

Активная эксплуатация отдельных узлов автомобиля приводит к быстрому их выходу из строя. Наиболее подвержены поломкам отечественные авто, включая популярный автомобиль Chevrolet Niva. Неприятность может случиться даже с замком зажигания. В такой ситуации виновником способен оказаться как слабый ключ либо его обломанный кусочек в «секрете», так и короткое замыкание, поспособствовавшее подгоранию контактов.

Быстрая замена замка зажигания Шевроле Нива в походных условиях вряд ли удастся, но провести такую операцию в гаражных условиях вполне реально. Потребуется минимальный набор инструментов и новые детали, заранее купленные в автомагазине.

Демонтажные работы

Чтобы получить доступ к поврежденному узлу, необходимо избавиться от защитного декоративного кожуха. Для этого выкручиваем несколько стягивающих пластиковые половинки болтов. Также потребуется убрать резиновое колечко в виде муфты, установленное вокруг лицевого торца со стороны скважины.

Важно знать, что замок зажигания удерживается на рулевой колонке за счет стянутых металлических хомутов.

В работе потребуется стандартный набор. В него входят:

Хомут представляет собой пару радиусных скоб, притянутых между собой отрывными спецболтами. Прежде чем снять замок, необходимо избавиться от них. Производитель монтирует такие метизы для создания больших препятствий быстрому угону, но одновременно такой подход несколько усложняет ремонтные возможности мастеров.

Первоначально болты для завинчивания оснащены классическими шестигранными головками. При затягивании до упора грани от усилия срываются, в результате получается цилиндрическая практически гладкая головка. Ее проблематично чем-либо удерживать в процессе демонтажа.

Устранение болтов проводится с помощью небольшого зубила и молотка. В такой ситуации помогает налобный фонарик, подсвечивающий область работы. Трудоемкий процесс сбивания начинают с отодвигания как можно дальше водительского кресла, обеспечив себе пространство для размаха и разворота. Все четыре головки необходимо полностью сбить, чтобы раскрыть чашки хомута.

Иногда зубило используют для проворота болтов. Тогда бойную часть ставят не перпендикулярно головке, а немного вскользь, чтобы придать вращение метизу. Ослабленную резьбовую пару можно вывинчивать пассатижами. Не рекомендуем использовать повторно поврежденный крепеж или брать для фиксации обычные болты, которые снижают безопасность авто.

Процесс разборки

Сняв замок со своего посадочного места, чтобы далее его заменить, можно уделить внимание проводке. Предварительно выкручиваем пару болтов крестовой отверткой. Они удерживают блок с проводами.

Из демонтированного замка извлекаем личинку, проверяя визуально наличие повреждений. Вокруг бронзового цилиндра располагаются маленькие стопоры, блокирующие проворот без ключа. Некоторые из них могут быть повреждены. Ремонт замка зажигания Шевроле Нива не всегда может быть уместен, так как повреждения могут оказаться неремонтопригодными.

Иногда возникшие зазубринки видны и могут быть поправлены мелким надфилем. Чрезмерно большие порции снимать не стоит, так как это может привести к потере работоспособности личинки. Если отсутствуют варианты восстановления, то придется монтировать новый замок в сборке.

Установка нового замка

Процесс начинается с соединения электрической части. Колодку возвращаем в работоспособное положение, задвинув до упора. Завинчиваем обратно пару болтов изнутри.

Подбираем правильное положение для хомутов и фиксируем замок на своем месте. Закрываем декоративными пластиковыми кожухами все внутренности и затягиваем болты.

<p>Если нужно не ремонтировать неисправный замок на Ниву Шевроле а именно снять, то придется открутить данные отрывные болты. Они специально устанавливаются на автомобиль, чтобы усложнить процесс угона. Но в то же время добавляют дополнительных проблем во время ремонта. Закручиваются они довольно просто, как и обычные. На шляпке таких болтов устанавливаются обычные шестиугольные головки. Но при достаточном уровне натяга шляпка срывается, оставляя после себя ровную гладкую круглую поверхность.</p>
<p>Поэтому их достаточно легко установить, но снять проблематично. Но при установке не стоит пренебрегать безопасностью и устанавливать замок на обычные болты. Следующая замена может потребоваться очень нескоро, а рисковать своим авто придется каждый день. Поэтому вместе с новым замком необходимо приобретать и комплект новых отрывных болтов.</p>
<p style=”clear: both”>
<p style=”clear: both”>Чтобы снять старые крепления придется приложить немало усилий. Так же потребуется некоторый набор инструментов – зубило, молоток и плоская отвертка.</p>
<p>Помним, что болт выкручивается против часовой стрелки. Чтобы стронуть прикипевшее крепление нужно наставить зубило на него, но не точно по центру, а вскользь, чтобы он начинал вращаться.</p>
<p style=”clear: both”>
<p>Так повторяем несколько раз до тех пор, пока болт не ослабнет и его можно будет выкрутить при помощи пассатижей.</p>
<p style=”clear: both”>
<p>Точно так же продолжаем с другими креплениями.</p>
<p style=”clear: both”>
<p>Некоторые трудности могут возникнуть с правым верхним креплением, поскольку доступ к нему относительно ограничен.</p>
<p style=”clear: both”>
<p>После того, как болты выкручены можно отключать провода от замка. Так же теперь можно выкрутить болты, которые удерживают сам замок. Они располагаются с внутренней стороны скобы. Вывернуть их можно при помощи крестовой отвертки.</p>
<p style=”clear: both”>
<p>Когда снят сам замок можно достать личинку и осмотреть ее на предмет повреждения. В нормальном состоянии она должна выглядеть как на фото ниже. Во все стороны расходятся стопоры, которые ограничивают поворот личинки.</p>
<p style=”clear: both”>
<p>После того, как ключ вставлен они втягиваются и не мешают вращению. Но если некоторые штифты оказались повреждены и мешают, можно попробовать обработать их при помощи натфиля.</p>
<p style=”clear: both”>
<p>Так же при осмотре личинки можно заметить на боковой стороне заусенцы. Они могут быть образованы прижимным штифтом. Такая проблема может возникнуть у старых автомобилей. В таком случае собственный ход будет ограничен и ключ может блокироваться в положении I.</p>
<p>При обработке этого участка натфилем необходимо делать угол как можно острее. Эта процедура может позволить сэкономить на покупке нового замка.</p>
<p>Если выработка от штифта слишком большая и решить проблему не удалось – то следует сразу установить новую деталь. Единственным минусом такого метода станет необходимость использования двух ключей. Первый — для запуска двигателя и другой для отпирания дверей.</p>
<p><iframe src=”https://www.youtube.com/embed/3mk3FtRLiTc”>

На автомобилях Ваз 2123 (Нива Шевроле) применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

Схема соединений замка зажигания Нива Шевроле

У замка зажигания проверяют правильность замыкания контактов при различных положениях ключа, работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30».

Включаемые цепи при различных положениях ключа Шеви Нива

Для разгрузки контактов замка зажигания Нива Шевроле в монтажном блоке установлено реле К6. Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание). Ключ должен выниматься из замка только в положении 0. Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).

Замена замка зажигания Нива Шевроле

Снимите верхний и нижний кожухи рулевой колонки

Отсоедините колодку с проводами замка зажигания от жгута проводов

Отсоедините колодку с проводами замка зажигания от реле зажигания Шеви Нива

Выверните с помощью зубила или отвертки и молотка или высверлите четыре болта с самосрезающимися головками. Снимите замок зажигания с рулевой колонки. Установка замка зажигания Нива Шевроле производится в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте в выключатель ключ и поверните его из положения «0». Схема распиновки замка зажигания Шеви Нива поможет не запутаться в подключении замка зажигания.

Вступление

Во всех автомобилях используется большое количество различной электроники, которая повышает уровень комфорта водителя, а так же необходима для работы ДВС и всего автомобиля. Как правило, цепи питания не могут постоянно находиться под напряжением, поэтому для включения и отключения цепей управления автомобилем используется замок зажигания.

В данной статье речь пойдет о замке зажигания на автомобиле Лада Нива (2121, 21213,21214 и т.п.), а именно о причинах его поломке, способах устранения их, самостоятельной замене и многом другом.

О замке

Замок зажигания на Ниве представляет собой деталь, имеющую механическую и электрическую часть. Каждая из частей отвечает за конкретные функции. Механическая часть защищает автомобиль от включения зажигания иным ключом и повышает защиту автомобиля от угона. Электрическая часть (контактная группа) – отвечает за замыкания цепей питания и управления автомобилем.

Каждая из частей способна выйти из строя, что приведет к невозможности запустить мотор или вовсе остановить его.

Поломки

Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.

Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.

Срок службы замка зажигания

Замок зажигания способен прослужить до 60 000 включений, что примерно ровняется 120 тысячам км. пробега. Конечно, данные цифры условны и все зависит от условий эксплуатации автомобиля.

Схема замка зажигания Нивы

Распиновка замка зажигания Нивы

Положение ключа в замкеКонтакты, находящиеся под напряжениемПотребители, на которые подано напряжение

III (Режим стоянки)30 – INT 30/1–

I (Включенное зажигание)30/1 – 15Возбуждение генератора, освещение, дворники, управление ДВС (бензонасос и т.п.), обогрев крышки багажника, отопитель, поворот, освещение заднего хода

II (Стартер)30/1 – 15 30 – 50Включение стартера

Отличия замков зажигания

Замки зажигания на Ниве отличаются, на более старой ВАЗ 2121, замок зажигания от ВАЗ 2106, а на Ниве Шевроле, замок зажигания от ВАЗ 2110.

Замок зажигания на Ниве до 2009 г.в. не имеет общего разъема, а провода в нем подключены отдельно. Довольно часто люди снимая контакты с замка, забывают их положении и это затрудняет процесс сборки, поэтому предварительно лучше всего пометить провода, но если Вы уже сняли провода и теперь не знаете как их подключить, то можно воспользоваться картинкой снизу с указанием цвета проводов и подключения их к определенному контакту.

Замена замка производиться либо полностью, либо только контактной группы. Контактная группа меняется при наличии целостности механической части (личинки). Следует отметить, что замена на ВАЗ 2121 отличается от замены на ВАЗ 21213, как и сам замок зажигания, но в целом принцип похож.

Замена замка зажигания ВАЗ 2121, 21213, 21214

Замена замка на Нива Шевроле

Замок зажигания на Ниве Шевроле крепиться не с помощью гаек, а специальных заклепок, которые понадобиться срубать зубилом.

Замена контактной группу

Видео

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой

Рис. 1. Схема соединений выключателя зажигания (при вставленном ключе)

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 1), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой.

Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 1).

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6. Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка.

Снятие и разборка выключателя зажигания

Снимаем замок зажигания для замены или для замены контактной группы замка, а также при замене катушки АПС

Отсоединяем минусовую клемму аккумулятора

Снимаем подрулевой переключатель (описано в статье – снятие подрулевого переключателя)

Отсоединяем колодку проводов катушки противоугонного устройства от колодки жгута проводов

Отсоединяем колодку проводов контактной части выключателя зажигания от колодки жгута проводов

Все работы показаны для наглядности на снятой рулевой колонке

Зубилом ослабляем затяжку четырех болтов (со срезанными головками) крепления выключателя зажигания

Откручиваем болты пассатижами

Снимаем скобу и выключатель зажигания

Крестовой отверткой откручиваем три винта

И снимаем кронштейн выключателя зажигания

Вынимаем запорный стержень противоугонного устройства

Поворачиваем ключ в выключателе зажигания и вынимаем привод запорного устройства

Вынимаем из привода пружину стержня

Извлекаем стопор с пружиной

Выталкиваем цилиндр из корпуса выключателя и вынимаем стопорный шарик

Извлекаем цилиндр из корпуса выключателя

Вынимаем из отверстия в цилиндре пружину стопорного шарика

Поддеваем отверткой фиксаторы крышки колодки проводов

Открываем крышку колодки проводов

Чтобы не перепутать провода при установке в колодку, помечаем расположение проводов относительно колодки

Тонким шилом или иголкой отгибаем стопорные усики наконечников  проводов

Вынимаем наконечники проводов из колодки

Снимаем с проводов изоляционную трубку

Сжимаем отверткой три пластмассовые защелки и снимаем контактную группу с корпуса

Выводим провода через отверстия в корпусе

Поддеваем отверткой и выводим из зацепления три пластмассовые защелки

И разъединяем контактную группу

Снимаем подвижную часть контактной группы

Нажимаем на подвижный контакт и поворачиваем его против часовой стрелки

Снимаем подвижный контакт с корпуса

Снимаем пружину контакта

Поддеваем отверткой катушку АПС

Вынимаем катушку АПС

Сборку и установку выключателя зажигания проводим в обратном порядке

Подвижную часть контактной группы устанавливаем так, чтобы широкий выступ подвижного контакта был расположен напротив выступа на крышке с неподвижным контактом

ПоложениеключаКонтактыпод напряжениемВключаемые цепи

I (зажигание)30-50Система управления двигателем,возбуждение генератора,фары, сигнализация поворота,контрольные приборы,очистители и омыватели ветровогои заднего стекол,электродвигатели стеклоподъемниковпередних дверей

II (стартер)30-5030-50См. положение IСтартер

Сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема  — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно.

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким образом, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно.

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Осмотр личинки

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание).

Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

В продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода “массы” от аккумуляторной батареи. Откройте дверь задка, снимите колпачки 1 (рис. 8-27) с головок болтов, отверните пять болтов, верхнего крепления бампера, снимите верхнюю накладку 2.

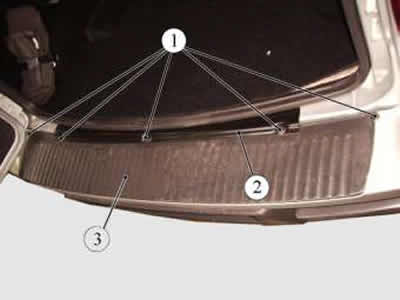

Рис. 8-27. Верхнее крепление заднего бампера:

1 – болт;

2 – верхняя накладка бампера;

3 – бампер задний.

Отверните две гайки 1 (рис. 8-28) центрального крепления бампера в зоне установки номерного знака.

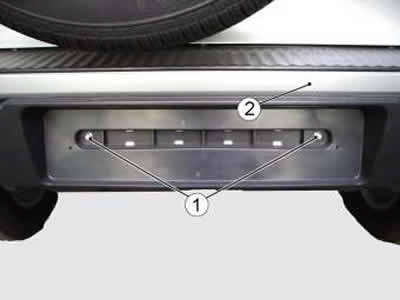

Рис. 8-28. Крепление заднего бампера в зоне установки номерного знака:

1 – гайка;

2 – бампер.

Отверните три винта 1 (рис. 8-29) крепления грязезащитного фартука, отверните один винт 1 (рис. 8-30) и две гайки 2 со стороны арки колеса, снимите прижимную пластину 4 и фартук 3.

Рис. 8-29. Крепление фартука:

1 – винт;

2 – бампер задний;

3 – грязезащитный фартук.

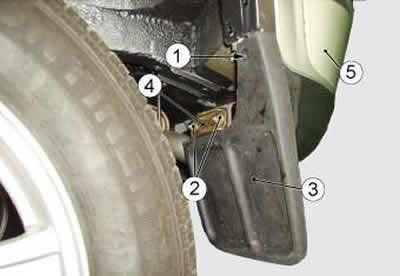

Рис. 8-30. Крепление фартука:

1 – винт;

2 – гайки;

3 – грязезащитный фартук;

4 – прижимная пластина;

5 – бампер.

Отверните по два винта 1 (рис. 8-31) крепления бампера к арке заднего колеса правой/левой.

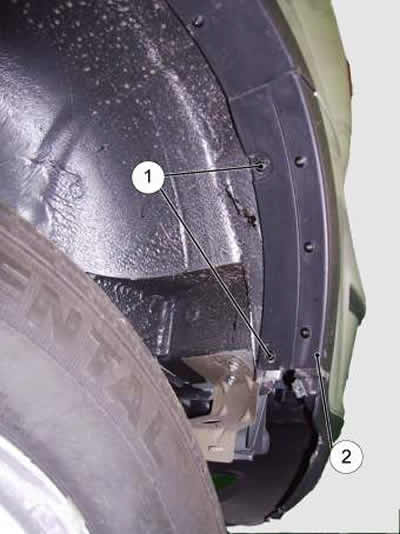

Рис. 8-31. Крепление бампера к арке заднего колеса правой/левой:

1 – винты;

2 – бампер в сборе.

Отверните два винта 1 (рис. 8-32) нижнего крепления бампера к балке бампера.

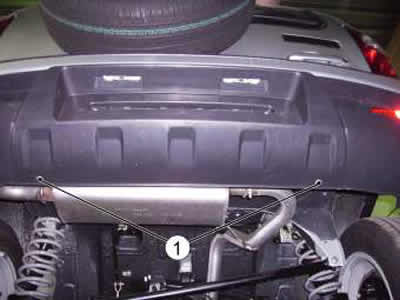

Рис. 8-32. Нижнее крепление бампера:

1 – винт.

Отогните обивку багажника слева, отсоедините клемму 1 (рис. 8-33) жгута фонаря освещения номерного знака от кузова и колодку 2 жгута проводов фонаря освещения номерного знака от заднего жгута проводов.

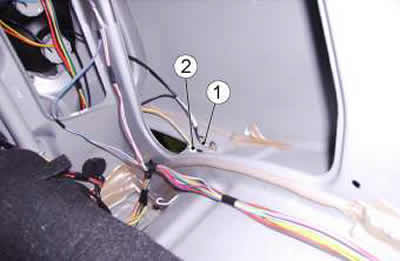

Рис. 8-33. Провода жгута фонарей освещения номерного знака:

1 – клемма провода “массы” жгута фонаря освещения номерного знака;

2 – колодка жгута проводов фонаря освещения номерного знака к заднему жгуту проводов.

Снимите световозвращатели, отверните по одной гайке 1 (рис. 8-34), снимите бампер.

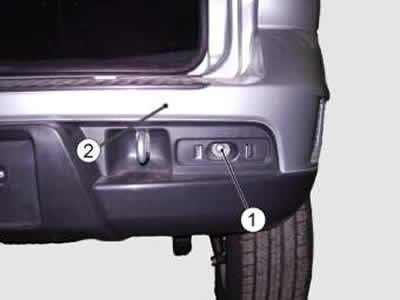

Рис. 8-34. Боковое крепление бампера:

1 – гайка;
