Как понять, почему не работает прикуриватель? Поиск виновника и восстановление работоспособности — 4КОЛЕСА — медиаплатформа МирТесен

Как понять, почему не работает прикуриватель? Поиск виновника и восстановление работоспособности - 4КОЛЕСА - медиаплатформа МирТесен Ремонт

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Блок в моторном отсеке

шевроле авео т200 схема предохранителей
Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

НомерЗащищаемая цепь
Реле
R1Реле вентилятора системы охлаждения двигателя — низкая скорость
R2Реле ближнего свела фар
R3Реле противотуманных фар
R4Реле топливного насоса
R5Реле компрессора кондиционера
R6Реле освещения
R7Реле дальнего свела фар
R8Реле стеклоподъемников
R9Реле вентилятора/главное реле
R10Реле вентилятора системы охлаждения двигателя — высокая скорость
Предохранители
11Запасные предохранители
1210А Правая фара дальнего света
1310А Левая фара дальнего света
1420А Люк крыши
1510А Звуковой сигнал
1615А Топливный насос
1715А Противотуманные фары
1810А Правая фара (дальний свет)
1910А Левая фара (дальний свет)
2010А Правая фара (ближний свет)
2110А Левая фара (ближний свет)
2210А Плафон салона
2330А Обогреватель стекла
2420А Фара
2525А То же
2610А Муфта привода компрессора кондиционера
Плавкие предохранители
2760А Антиблокировочная система (АВС)
2830А Вентилятор радиатора системы охлаждения двигателя
2920А Главное реле
3030А Стеклоподъемники
3130А Вентилятор
3230А Внутренний блок предохранителей
3330А Система зажигания
3430А То же

Блок в салоне

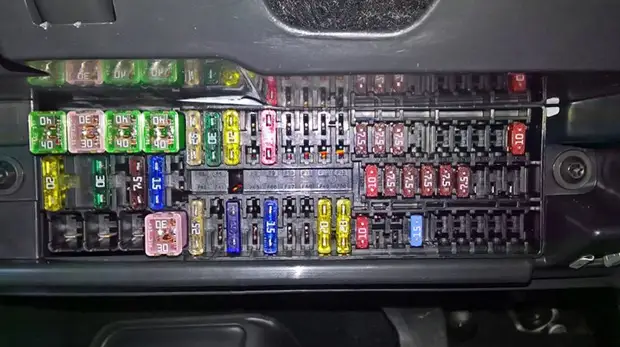

Общее фото

Aveo фото блока с предохранителями

Схема

aveo T250 общая схема блока с предохранителями

Обозначение

F1SDM
F2EMS1
F3OBD
F4люк
F5звуковой сигнал
F6стеклоочиститель
F7стоп-сигнал
F8задние противотуманные фонари
F9электрическое зеркало
F10комбинация приборов
F11аудиосистема/RKE
F12сигнал поворота
F13прикуриватель
F14освещение салона
F15дверной светильник
F16EMS2
F17аудиосистема/часы
F18обогреватель
F19фонарь заднего хода
F20подогрев зеркал

За прикуриватель отвечает предохранитель номер 13. Расположение смотрите на схеме.

Блок в салоне авео

 фото защитной крышки блока с предохранителями авео

Фото схема

авео т200 схема предохранителей в салоне

Таблица с расшифровкой

НомерЗащищаемая цепь
Предохранители
F115А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F215А Предохранитель прикуривателя Chevrolet Aveo
F310А Аудиосистема, часы
F415А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F510А Панель приборов
F610А Выключатель света заднего хора, переключатель парковка/нейтраль
F710А Блок управления двигателем, блок управления АКП
F815А Система питания
F910А Подушка безопасности (SRS)
F1010А Модуль сигнальной лампы ABS
F11Резерв
F1210А Звуковой сигнал, обогрев заднего стекла
F1315А Выключатель стоп-сигнала
F1415А Комбинация приборов, выключатель аварийной сигнализации
F1515А Блок управления противоугонной сигнализацией
F1610А Блок управления двигателем, блок управления АКП
F1720А Стеклоочиститель и стеклоомыватель стекла
F1810А Система зажигания
F1920А Выключатель вентилятора, выключатель кондиционера
F20Резерв
F21Резерв
F22Резерв
F2310А Часы, аудиосистема
Реле
R1Блок управления реле-прерывателем
R2Реле задних противотуманных фонарей
R3Реле омывателя.
R4Реле-прерыватель
R5Репе вентилятора кондиционера
R6Реле стеклоочистителя
Еще про Авео:  Как открутить болт шкива коленвала - ESP OFF - Все о ремонте и техническом обслуживании автомобиля своими руками

За прикуриватель отвечают предохранители F1 или F2.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

 фото крышки блока т300

Схема

схема блока в салоне авео т300

Назначение

  1. DLIS
  2. DLC
  3. Подушка безопасности
  4. Задняя дверь
  5. Запасной предохранитель
  6. Блок управления кузовным оборудованием
  7. Блок управления кузовным оборудованием
  8. Блок управления кузовным оборудованием
  9. Блок управления кузовным оборудованием
  10. Блок управления кузовным оборудованием
  11. Блок управления кузовным оборудованием
  12. Блок управления кузовным оборудованием
  13. Блок управления кузовным оборудованием
  14. IPC
  15. ONSTAR
  16. ULTRA PARKING ASSIST
  17. Информационный центр водителя
  18. Аудио
  19. Прицеп
  20. VLBS
  21. CHEVYSTAR
  22. Обогрев, вентиляция, кондиционер
  23. HDLPALC
  24. Сцепление
  25. IPC-AOS
  26. Подушка безопасности ход/ запуск
  27. Ходовое реле
  28. Реле задней двери
  29. Прицеп ход/запуск
  30. Часовая пружина
  31. Обогрев, вентиляция, кондиционер
  32. Запасной предохранитель
  33. Вентиляционный люк крыши
  34. Прикуриватель
  35. Запасной предохранитель
  36. Задний электрический стеклоподъемник
  37. Передний электрический стеклоподъемник
  38. RAP/ACCY
  39. DCDC CONV
  40. Электростеклоподъемник двери водителя
  41. РТС 2
  42. РТС 1
  43. Разъем аккумулятора.

За прикуриватель отвечает предохранитель номер 34.

  • DLC – диагностический разъем;
  • IPC и IPC-AOS – контроллеры;
  • ONSTAR – навигационная система (недоступна в России);
  • ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
  • CHEVYSTAR – спутниковая система «Шевроле-Авео»;
  • RAP/ACCY – система отопления и кондиционирования;
  • DCDC CONV – трансформатор.

Блок под капотом aveo

Место расположение блока с предохранителями и реле

Aveo-фото блока с предохранителями
актуальное описание на обратной стороне крышки

Общая схема

схема блока с предохранителями авео т250

Таблица с описанием

F1АКБ
F2левый стояночный фонарь
F3правый стояночный фонарь
F4стартер/ зажигание 1
F5компьютерная система кондиционирования/ зажигание 1
F6световая аварийная сигнализация
F7правая фара ближнего света
F8левая фара ближнего света
F9передние противотуманные фары
F10фары дальнего света
F11высокая скорость вентилятора охлаждения
F12низкая скорость вентилятора охлаждения
F13компьютерная система кондиционирования
F14электрический стеклоподъемник 2
F15электрический стеклоподъемник 1
F16топливный насос
F17блок управления двигателем
F18EMS1
F19EMS2
F20резерв
F21резерв
F22резерв
F23АБС
R1реле топливного насоса
R2реле электрического стеклоподъемника
R3реле стояночного фонаря
R4реле передних противотуманных фар
R5реле фар дальнего света
R6реле фар ближнего света
R7реле дальнего вентилятора
R8реле ближнего вентилятора
R9реле системы кондиционирования воздуха
R10главное реле
FPпинцет для замены предохранителей

Дополнительная информация

Можете посмотреть где располагаются предохранители в шевроле авео, а заодно посмотреть как поменять предохранитель прикуривателя можете в данном видео.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

• Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).

• Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).

• Экономия денег на услуги электрика.

Еще про Авео:  Ошибка P2106. Система - педаль газа/дроссельная заслонка | Ford Trucks Club

• Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).

• Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

• Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

• Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

• Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

• Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

• Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания.

• Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

Блок предохранителей

• Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной.

Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

• Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы.

Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

• Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.

Еще про Авео:  Шевроле авео т300 коды ошибок - Авто журнал Акорд-Авто

• Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В.

Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.

• Проверка гнезда прикуривателя на наличие посторонних предметов.Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Предохранители chevrolet aveo t200/t250

Поэтому владельцы стремятся установить дополнительный разъем для задних пассажиров или подключения других девайсов. Потребуется следующий набор инструментов: На рынке продаются разные варианты.

Стоимость устройства колеблется между отметками рублей в зависимости от производителя. Дешевые детали сделаны из некачественных материалов, что не гарантирует их долговечность. Замена прикуривателя Шевроле Авео — тонконсти процесса.

Далее мне пришлось снять пластмаску со старого прикуривателя и одеть на новый в комплекте она не шла саму пластмаску обозначил на фото стрелочкой. Далее просто подключаем контакты к новому прикуривателю и мягким движением руки защелкиваем его на свое посадочное место.

Теперь вы знаете как снять и произвести замену прикуривателя на Шевроле Авео. Одна из них, связана с автомобильными жгутами проводов и колодок, через которые должно подаваться напряжение на контакты гнёзд исправной магнитолы и её динамиков, а вторая группа неисправностей, касается самой электрической схемы магнитолы, устранением которых могут заниматься только те, кто хорошо разбирается в радиоэлектронике.

Если этого не происходит, то придётся искать причину возникшей неисправности. А если число отказов датчиков увеличится до двух и более, то кроме контрольной лампы АBS загорится ещё и контрольная лампа ручного тормоза.

Однако, учитывая российские условия эксплуатации, имеющие длительный период отрицательных температур наружного воздуха, при которых запуск кондиционера заблокирован, что приводит к самой распространённой неисправности заключающейся в увеличенной утечке фреона из системы кондиционирования.

Происходит это либо по причине короткого замыкания в гнезде прикуривателя, либо по причине подсоединения устройства например, компрессор для накачки шин, китайского производствапотребляющего большую силу тока, чем та, на которую рассчитан этот предохранитель.

На автомобиле Шевроле Авео, предохранитель прикуривателя находится в монтажном блоке, расположенным в салоне, который устанавливают в передней панели, либо с её левого торца доступен почему не работает прикуриватель на авео шевроле при открытой воительской дверилибо слева от рулевой колонки. Зависит это, от года выпуска автомобиля.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.
