Проверка датчика температуры охлаждающей жидкости (ДТОЖ) — работа, направленная на определение работоспособности узла и его способности реагировать на изменение температурного режима.

Для выполнения работы можно пойти двумя путями: сразу демонтировать устройство или сначала провести проверку без снятия.

При выборе первого варианта потребуется обычный гаечный ключ нужного размера (как правило, на «19»), но на некоторых иномарках – головка на 20, 21 или 22.

Предварительно убедитесь, что на ДТОЖ поступает напряжение 5В (от 5 до 12 на некоторых моделях). Если оно подходит, можно приступать к остальной проверке.

Ниже подробно рассмотрим все способы диагностики, причины поломки датчика, особенности его расположения и другие особенности на примере машин ВАЗ с 8 и 16 клапанами, Калина, Газель, 2115, 2114, Рено Логан, Лада Приора и Шевроле Нива. Описанные ниже способы подходят и для большинства других марок автомобилей.

Устройство и принцип работы

Температурный датчик ДТОЖ — резистор (термистор), реагирующий на температуру антифриза в охлаждающей системе мотора. Информация о сопротивлении этого элемента передается в ЭБУ, который принимает решение об изменении настроек в работе двигателя.

Полученные сведения используются ЭБУ для определения шагов регулятора ХХ (холостого хода) для оптимальной подстройки нужного объема топливной смеси.

Особенность ДТОЖ состоит в том, что на холоде его сопротивление увеличивается, а при нагреве, наоборот, снижается.

Так, при достижении 130 градусов Цельсия параметр сопротивления — 70 Ом, а при минус 40 градусов — 100,7 кОм.

Термистор управляется, благодаря подаче на него напряжения +5 В от контроллера.

Потенциал проходит через классический резистор с неизменным сопротивлением (R).

Уровень нагрева антифриза вычисляется по факту падения напряжения на ДТОЖ с изменяемым R (Ом). При этом на холодном моторе падение будет большим, а на нагретом — низким.

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

Первичные симптомы поломки:

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Температура 0ССопротивление Ом

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Проверка снятого ДТОЖ

Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.

Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.

На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.

Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.

Проверка с термометром

После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.

Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.

Без термометра

При желании можно сделать проверки без применения измерителя температуры воды.

В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.

Общий алгоритм такой:

При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.

В частности, на момент проведения измерений температура может измениться в меньшую сторону.

Минус метода в том, что проверка выполняется только при одной температурной точке.

Особенности проверки на ВАЗ 2110

В комплектации «десятки» предусмотрено два вида двигателей — на 8 и 16 клапанов. Но особенности ДТОЖ, расположения и замены идентичны.

На этих ВАЗ 2110 можно использовать датчик температуры Lusar LS 0101. При на авто установлены два измерителя температуры ОЖ, один возле термостата и он взаимодействует с ЭБУ, второй на радиаторе и передает данные на панель приборов.

Порядок проверке то же, сопротивления при разных температурах указаны в таблице 1.

ВАЗ 2114, ВАЗ 2115

На этих автомобилях в качестве ДТОЖ можно использовать GM 2112-3851010-01. Место расположения устройства — между головкой цилиндров и термостатом.

Для проверки рекомендуется демонтаж элемента (ключ рожковый на 19). Для этого нужно дождаться охлаждения мотора, отбросить «минус» на АКБ и слить антифриз.

После этого требуется демонтировать устройство, проверить его с помощью нагрева жидкости, термометра и мультиметра.

При этом должны быть следующие параметры.

Температура, 0ССопротивление, ОмНапряжение, В

При расхождении в показателях необходимо заменить устройство.

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7. 1, 5. 4, СОАТЭ, VS5

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10. 3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

В случае значительных отклонений от этих параметров необходима замена устройства.

Нива Шевроле

Для установки можно использовать ДТОЖ 2112-3851010 Калуга (23.3828). Визуально определить расположение устройства трудно, ведь оно закрыто другими деталями.

После их снятия видно, что устройство находится в верхней части термостата в отверстии переднего патрубка водяной рубашки (той, что входит в блок цилиндров). После его выкручивания (накидной на 19) антифриз не течет.

Проверка осуществляется по тем же схемам, что рассмотрено выше. При этом нужно иметь перед глазами таблицу с параметрами температуры и сопротивления ДТОЖ.

Также на Шевроле Нива в районе 4 – й свечи установлен ДУТОЖ (датчик указания температуры охлаждающей жидкости), который выводит данные на панель приборов, на ЭБУ он информацию не передает и не влияет на работу мотора.

Но он может выдавать неправильные данные на панель приборов и вводить в заблуждение водителя.

Его можно выкрутить, не сливая ОЖ, но перед этим скиньте давление в системе выкрутив крышку расширительного бочка.

Он тоже проверяется путем сравнения температуры с показаниями мультиметра.

Смотрите таблицу ниже.

Калина

Официальный вариант ДТОЖ для ВАЗ 2112 — 2112-3851010. Но можно использовать аналоги, к примеру, ERA (33026), Luzar (LS 0112), Fenox (TSN 2211207).

Расположение датчика на авто с мотором на 8 и 16 клапанов — около термостата. При этом девайс немного закрыт корпусом фильтра.

При этом на Лада Калина 1 для доступа к измерителю температуры придется снять воздушный фильтр.

Чтобы выкрутить используется ключ на 19. Антифриз сливать не нужно.

Проверка, как и в прошлом случае после снятия устройства ключом на «19».

Показания температуры и сопротивления смотрите в таблице 3.

Проверка наличия рабочего напряжения осуществляется мультиметром с включенным зажиганием без снятия датчика между выводом колодки «В» и массой (вывода на колодки два «А» и «В»), нормативные показания в пределах 4,8—5,2 В.

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Все они подходят для моторов K4M и K7M, места их расположения разняться.

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

90240 (+/ — 30)

80335 (+/ — 35)

203500 (+/ — 500)

47500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

Лада Приора

На Ладе Приора ДТОЖ стоит между головкой блока и термостатом. Оригинал — ЭСУД 23.3828. Для замены можно использовать LUZAR LS 0118.

Он находится в труднодоступном месте и с его демонтажем могут быть трудности. Подготовьте карданчик с длинной головкой или свечной ключ на 21.

Проверка осуществляется с помощью рассмотренных в статье методов на самом автомобиле или после демонтажа.

Нормативные параметры смотрите в таблице 3.

Зная, как проверить датчик, измеряющий температуру охлаждающей жидкости, вы всегда сможете определить причину неисправности.

При появлении рассмотренных в статье симптомов попробуйте проверить ДТОЖ без снятия автомобиля, а при наличии подозрений на неисправность лучше снимите и протестируйте его с помощью термометра.

После измерения сопротивления и сравнения показаний с данными из руководства можно делать выводы — исправен датчик или нет.

В случае сильных отклонений в параметрах устройство необходимо заменить с учетом рекомендаций производителя.

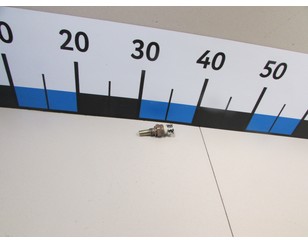

Датчик температуры для Chevrolet Cruze 2009-2016 новый
